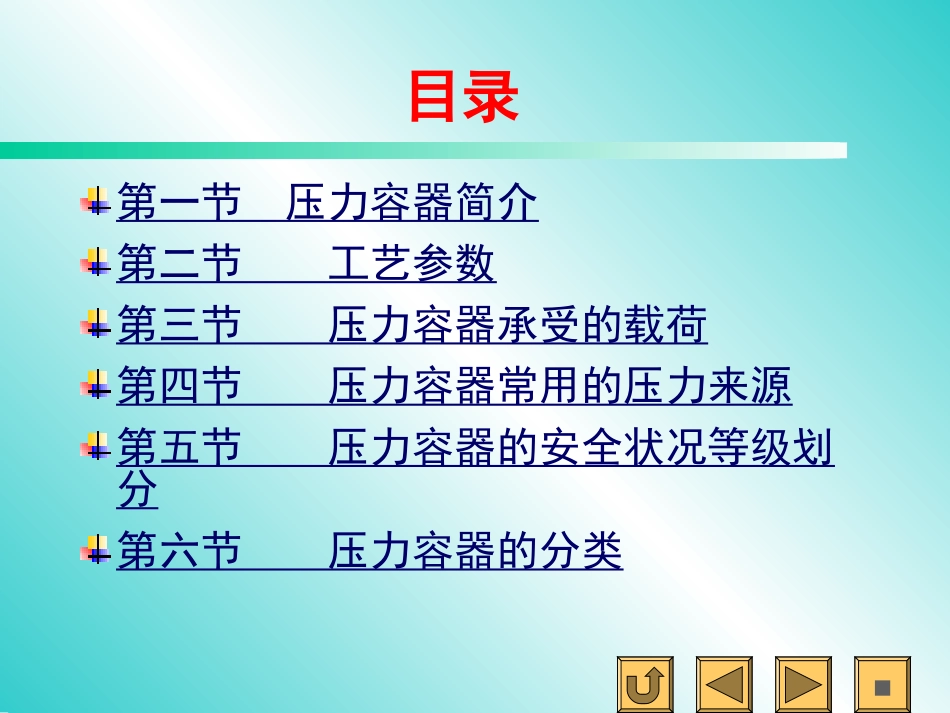

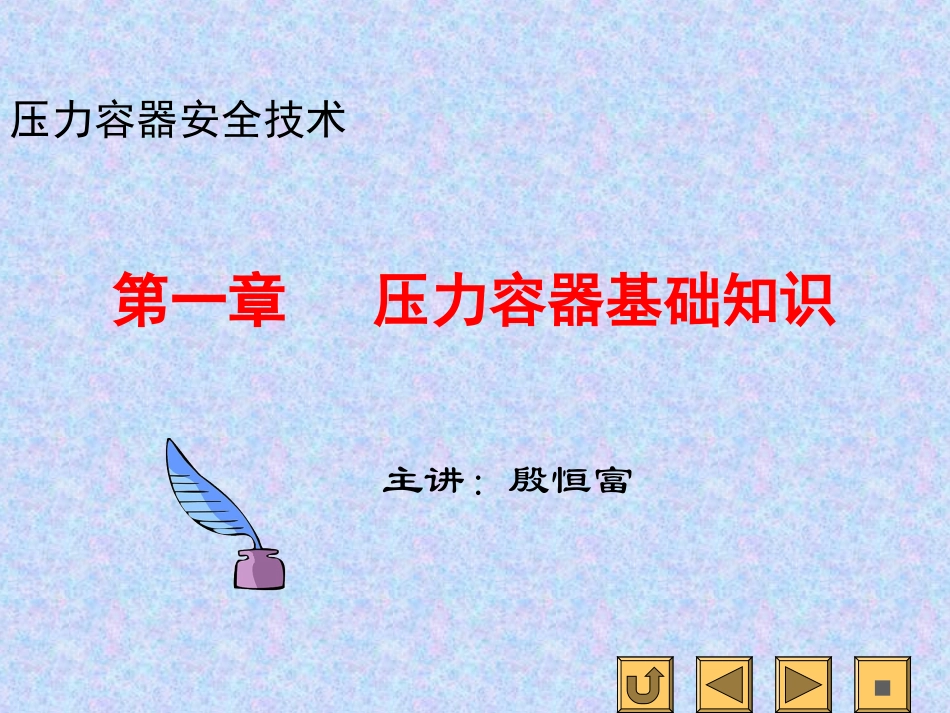

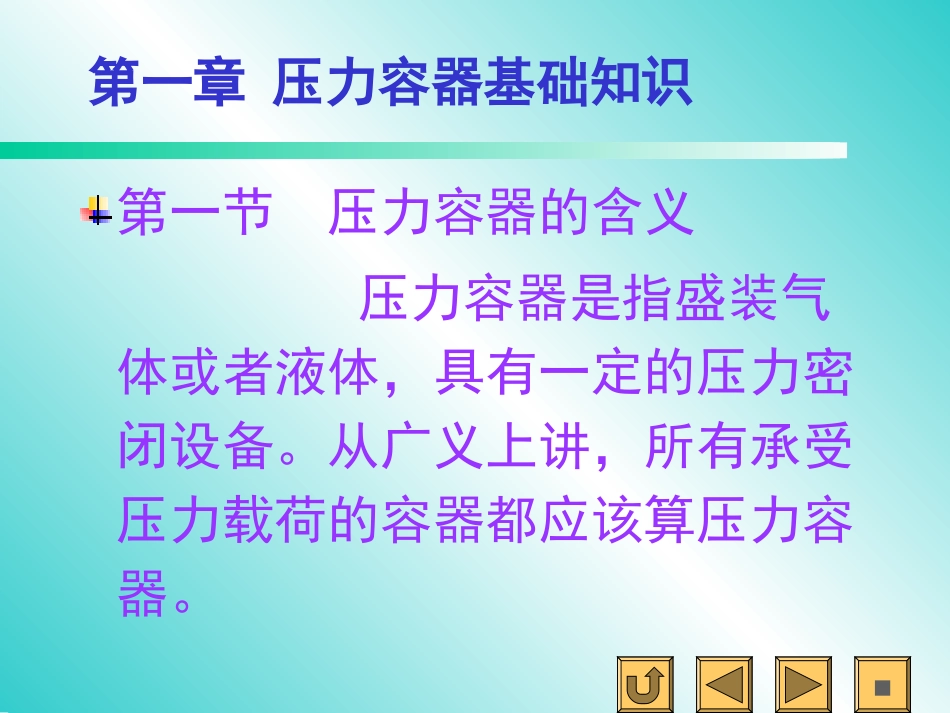

■第一章压力容器基础知识压力容器安全技术主讲：殷恒富■目录第一节压力容器简介第二节工艺参数第三节压力容器承受的载荷第四节压力容器常用的压力来源第五节压力容器的安全状况等级划分第六节压力容器的分类■第一章压力容器基础知识第一节压力容器的含义压力容器是指盛装气体或者液体，具有一定的压力密闭设备。从广义上讲，所有承受压力载荷的容器都应该算压力容器。■第一章压力容器基础知识条例》中规定：压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压），且压力与容积的乘积大于或者等于2．5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0．2MPa（表压），且压力与容积的乘积大于或者等于1．0MPa·L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱等。■《压力容器安全技术监察规程》第2条规定本规程适用于同时具备下列条件的压力容器：1)最高工作压力（Pw)大于等于0.1MPa(不含液体静压力，下同）2)内直径（非圆形截面指其最大尺寸）大于等于0.15米，且容积（V）大于等于0.025m33)盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。■第二节压力容器的参数1、工作压力和设计压力（1）压力：垂直均匀作用于物体表面单位面积上力的度量.即是中学物理学的压强P（压强）=F（压力）/S（受力面积）F:压力——牛顿（N）S:面积——米2（m2）P:压强——帕斯卡（Pa）（2）表压：仪表上所测出的压力值。是高于大气的差值■大气压力——地球表面被一层很厚的大气包裹着。大气受地心的吸引产生重力，所以包围在地球外面的大气层对地球表面及其上的物体便产生了大气压力，即所谓大气压。以往我们将海平面上的大气压力1.033公斤力/厘米2（相当于0.1MPa，MPa读作兆帕，1兆=1百万），或760毫米汞柱称为1个标准大气压。把1公斤力/厘米2（0.098MPa）的压力称为1个工程大气压。1工程大气压=0.968标准大气压=735.6毫米汞柱1公斤力/米2（9.8Pa)=1毫米水柱1公斤力/厘米2（0.098MPa)=10000毫米水柱=10米水柱■绝对压力、表压力与负压力。容器内介质（液体或气体）的压力高于大气压时，介质处于正压状态；如低于大气压时，则介质处于负压状态。容器内介质的实际压力称为绝对压力。仪表所测的压力称表压力.三者关系绝对压力=表压力+大气压力负压力=大气压-绝对压力■（3）工作压力：也称最高工作压力，最高工作压力指在正常工作情况下，容器顶部可能达到的最高压力。在名牌上标注。（4）设计压力：指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。2、设计温度（1）介质温度：指容器内工作介质的温度（2）金属温度：指容器受压元件沿厚度截面的平均温度。（3）设计温度：指容器在正常工作条件下，设定的容器构件用材料，可能达到的最高或最低的金属温度。■3、公称直径按容器的零部件标准化系列而选定的壳体直径。用DN及数字表示，单位是毫米焊接的圆筒形容器，公称直径指的是内径无缝钢管制成的圆筒形容器，公称直径是指它的外径。4、容器厚度（1）计算厚度：指按各计算公式计算所得的厚度（2）设计厚度：指计算厚度与腐蚀裕量之和。（3）名义厚度：指设计厚度加上钢材厚度负偏差后向上圆整至钢材标准规格的厚度。即图样上的值。■第三节压力容器承受的载荷主要有：介质压力（内压、外压或压差）液体静压力容器的自重（含内件和填料）附属设备（隔热材料、衬里、管道、扶梯、平台）重量；风载荷、地震力、雪载荷；支座反力。■第四节压力容器的压力来源容器的气体压力产生于器外(加压设备)：其压力源一般是气体压缩机或蒸汽锅炉容器的气体压力产生于容器内(工作介质)：1、容器内介质的聚集状态发生改变；2、气体介质在容器内受热，温度急剧升高；3、介质在容器内发生体积增大的化学反应等。■第五节压力容器的安全状况等级划分共分五级，一级最好，五级最差。1级：出厂资料齐全；设计、制造质量符合有关法规和标准要求，在设计条件下能安全使用。2级：与一级不同的是存在某些不危及安...
