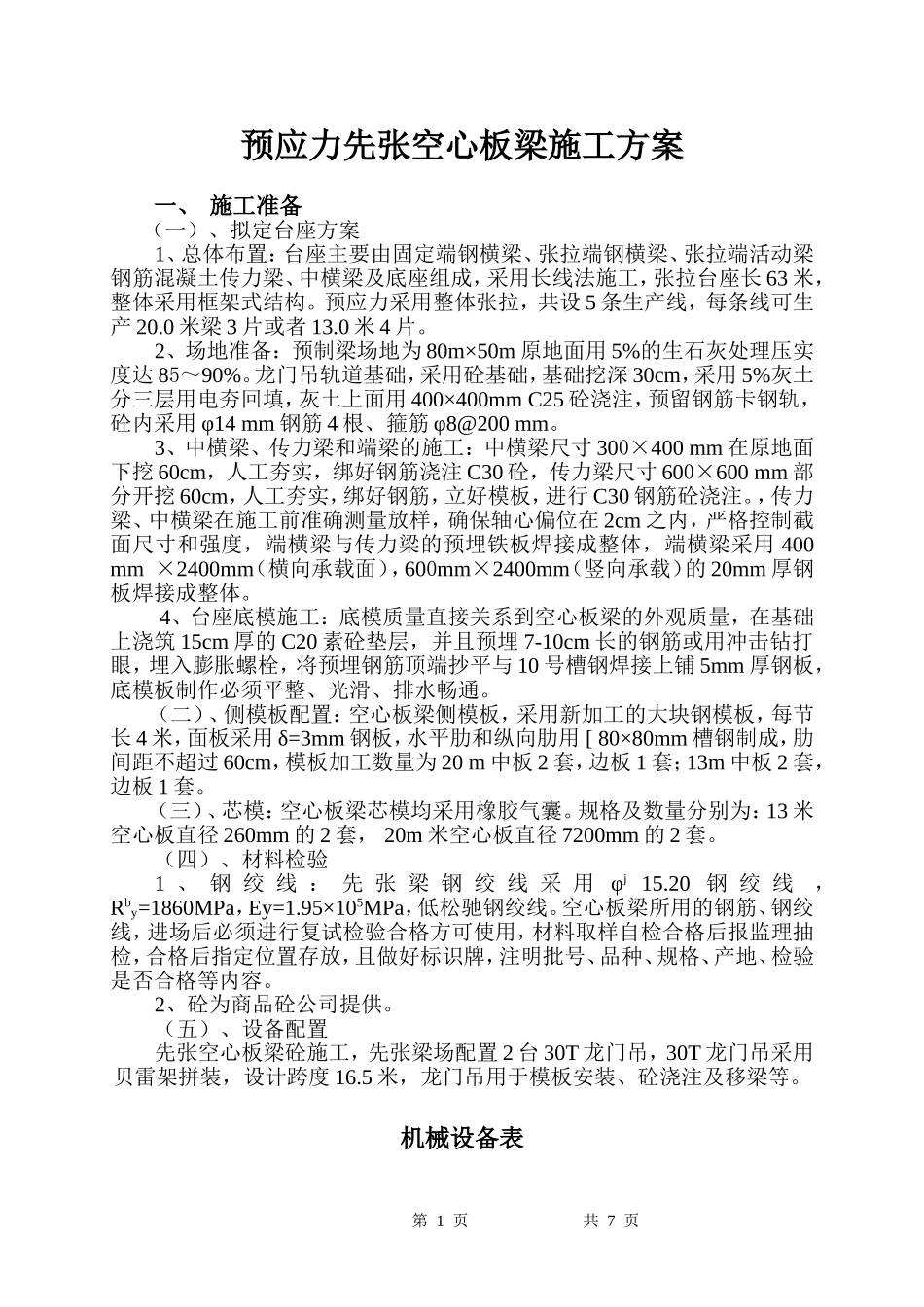

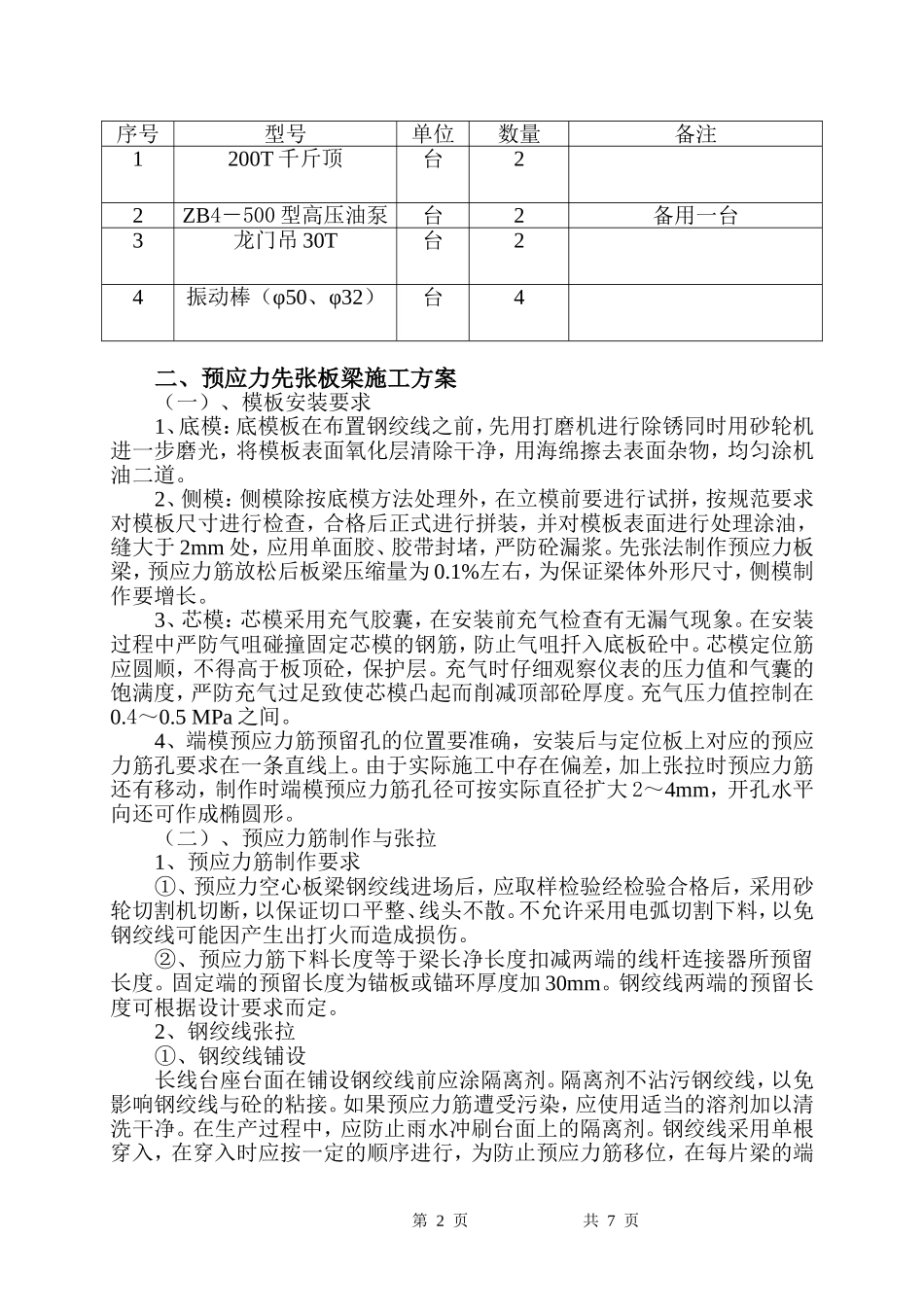

预应力先张空心板梁施工方案一、施工准备（一）、拟定台座方案1、总体布置：台座主要由固定端钢横梁、张拉端钢横梁、张拉端活动梁钢筋混凝土传力梁、中横梁及底座组成，采用长线法施工，张拉台座长63米，整体采用框架式结构。预应力采用整体张拉，共设5条生产线，每条线可生产20.0米梁3片或者13.0米4片。2、场地准备：预制梁场地为80m×50m原地面用5%的生石灰处理压实度达85～90%。龙门吊轨道基础，采用砼基础，基础挖深30cm，采用5%灰土分三层用电夯回填，灰土上面用400×400mmC25砼浇注，预留钢筋卡钢轨，砼内采用φ14mm钢筋4根、箍筋φ8@200mm。3、中横梁、传力梁和端梁的施工：中横梁尺寸300×400mm在原地面下挖60cm，人工夯实，绑好钢筋浇注C30砼，传力梁尺寸600×600mm部分开挖60cm，人工夯实，绑好钢筋，立好模板，进行C30钢筋砼浇注。，传力梁、中横梁在施工前准确测量放样，确保轴心偏位在2cm之内，严格控制截面尺寸和强度，端横梁与传力梁的预埋铁板焊接成整体，端横梁采用400mm×2400mm（横向承载面），600mm×2400mm（竖向承载）的20mm厚钢板焊接成整体。4、台座底模施工：底模质量直接关系到空心板梁的外观质量，在基础上浇筑15cm厚的C20素砼垫层，并且预埋7-10cm长的钢筋或用冲击钻打眼，埋入膨胀螺栓，将预埋钢筋顶端抄平与10号槽钢焊接上铺5mm厚钢板，底模板制作必须平整、光滑、排水畅通。（二）、侧模板配置：空心板梁侧模板，采用新加工的大块钢模板，每节长4米，面板采用δ=3mm钢板，水平肋和纵向肋用[80×80mm槽钢制成，肋间距不超过60cm，模板加工数量为20m中板2套，边板1套；13m中板2套，边板1套。（三）、芯模：空心板梁芯模均采用橡胶气囊。规格及数量分别为：13米空心板直径260mm的2套，20m米空心板直径7200mm的2套。（四）、材料检验1、钢绞线：先张梁钢绞线采用φj15.20钢绞线，Rby=1860MPa，Ey=1.95×105MPa，低松驰钢绞线。空心板梁所用的钢筋、钢绞线，进场后必须进行复试检验合格方可使用，材料取样自检合格后报监理抽检，合格后指定位置存放，且做好标识牌，注明批号、品种、规格、产地、检验是否合格等内容。2、砼为商品砼公司提供。（五）、设备配置先张空心板梁砼施工，先张梁场配置2台30T龙门吊，30T龙门吊采用贝雷架拼装，设计跨度16.5米，龙门吊用于模板安装、砼浇注及移梁等。机械设备表第1页共7页序号型号单位数量备注1200T千斤顶台22ZB4－500型高压油泵台2备用一台3龙门吊30T台24振动棒（φ50、φ32）台4二、预应力先张板梁施工方案（一）、模板安装要求1、底模：底模板在布置钢绞线之前，先用打磨机进行除锈同时用砂轮机进一步磨光，将模板表面氧化层清除干净，用海绵擦去表面杂物，均匀涂机油二道。2、侧模：侧模除按底模方法处理外，在立模前要进行试拼，按规范要求对模板尺寸进行检查，合格后正式进行拼装，并对模板表面进行处理涂油，缝大于2mm处，应用单面胶、胶带封堵，严防砼漏浆。先张法制作预应力板梁，预应力筋放松后板梁压缩量为0.1%左右，为保证梁体外形尺寸，侧模制作要增长。3、芯模：芯模采用充气胶囊，在安装前充气检查有无漏气现象。在安装过程中严防气咀碰撞固定芯模的钢筋，防止气咀扦入底板砼中。芯模定位筋应圆顺，不得高于板顶砼，保护层。充气时仔细观察仪表的压力值和气囊的饱满度，严防充气过足致使芯模凸起而削减顶部砼厚度。充气压力值控制在0.4～0.5MPa之间。4、端模预应力筋预留孔的位置要准确，安装后与定位板上对应的预应力筋孔要求在一条直线上。由于实际施工中存在偏差，加上张拉时预应力筋还有移动，制作时端模预应力筋孔径可按实际直径扩大2～4mm，开孔水平向还可作成椭圆形。（二）、预应力筋制作与张拉1、预应力筋制作要求①、预应力空心板梁钢绞线进场后，应取样检验经检验合格后，采用砂轮切割机切断，以保证切口平整、线头不散。不允许采用电弧切割下料，以免钢绞线可能因产生出打火而造成损伤。②、预应力筋下料长度等于梁长净长度扣减两端的线杆连接器所预留长度。固定端的预留长度为锚板或锚环厚度加30mm。钢绞线两端的预留长度可根据设计要求而定。2、钢绞线张拉①、钢绞线铺设长线台座台...
