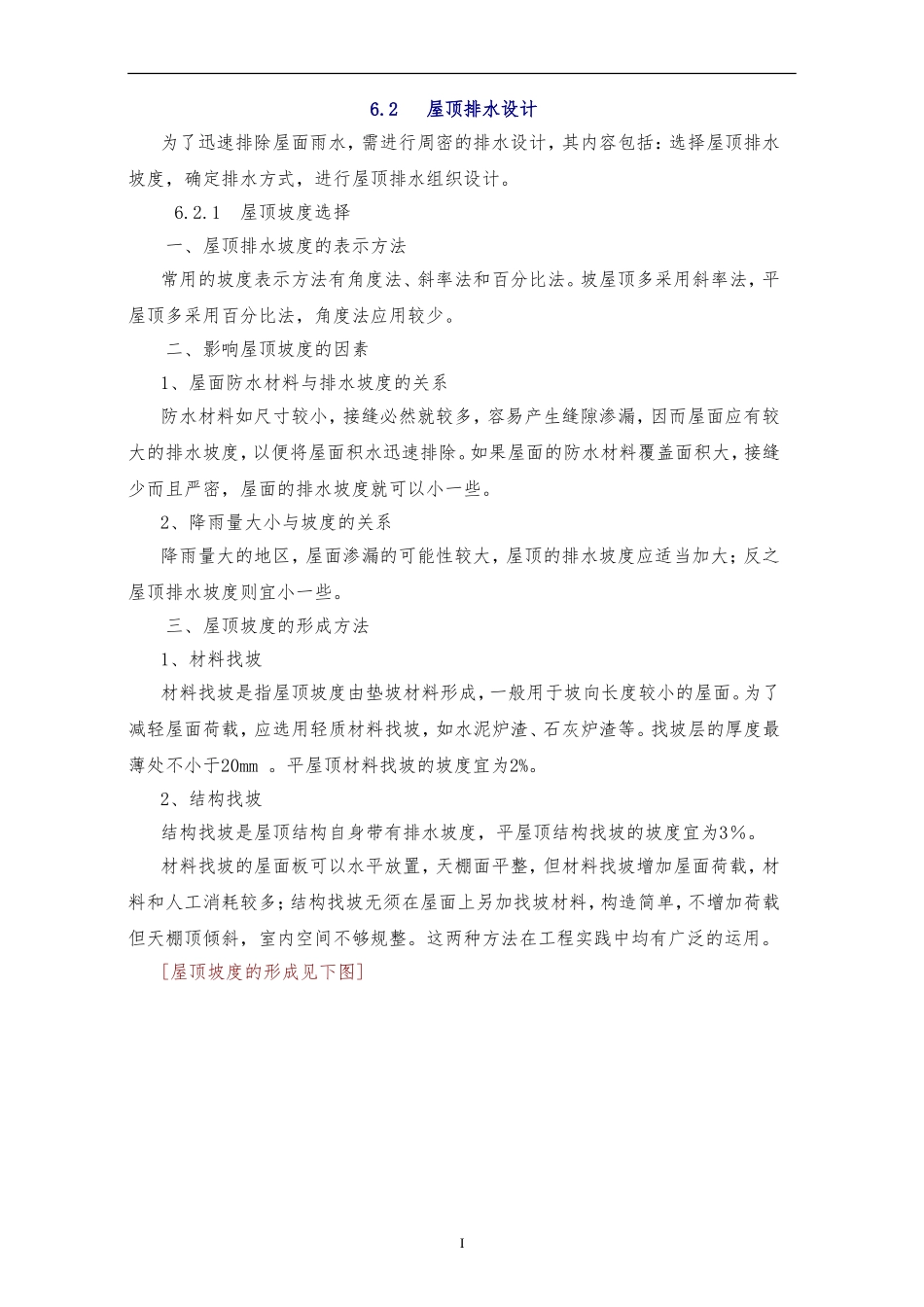

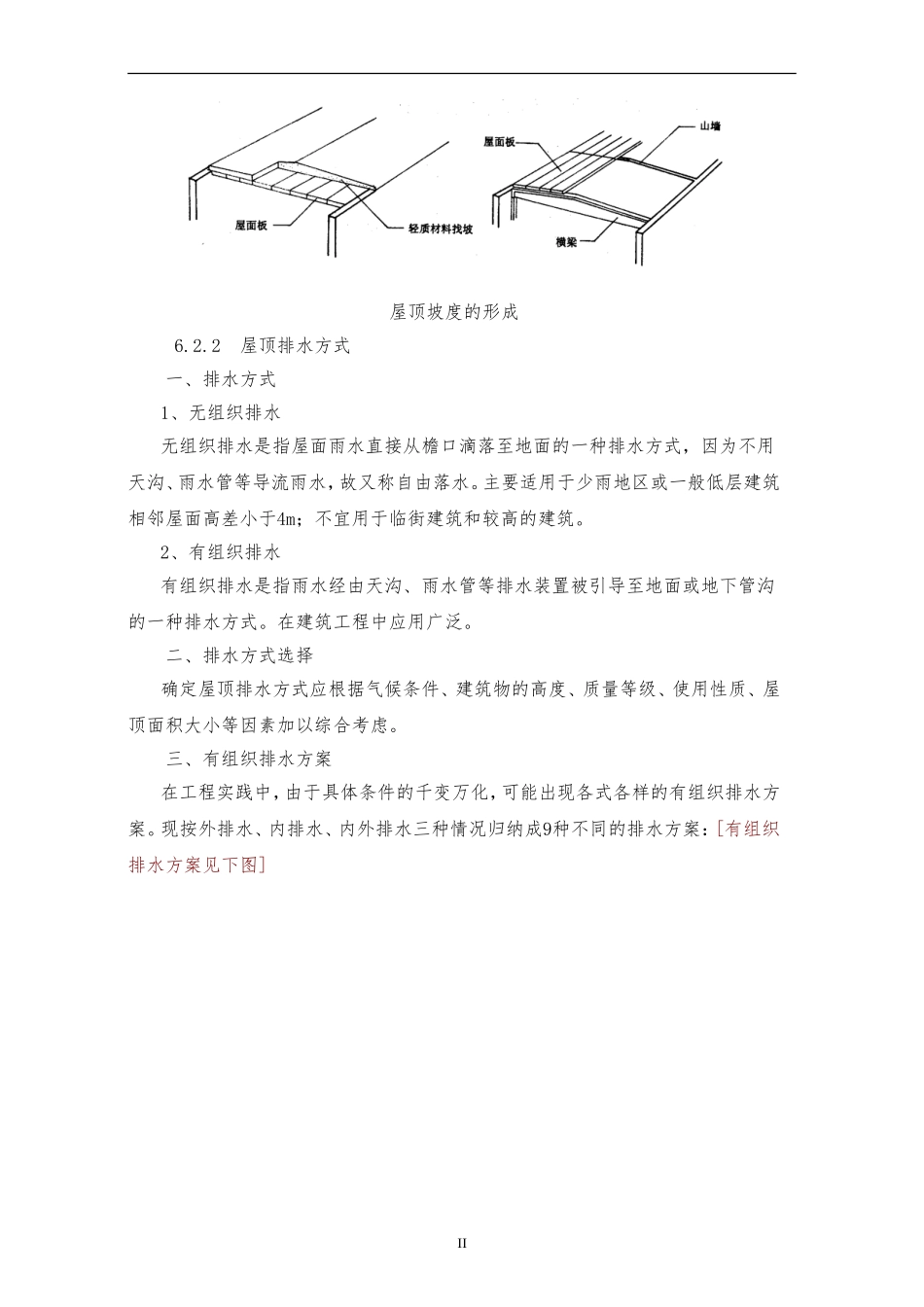

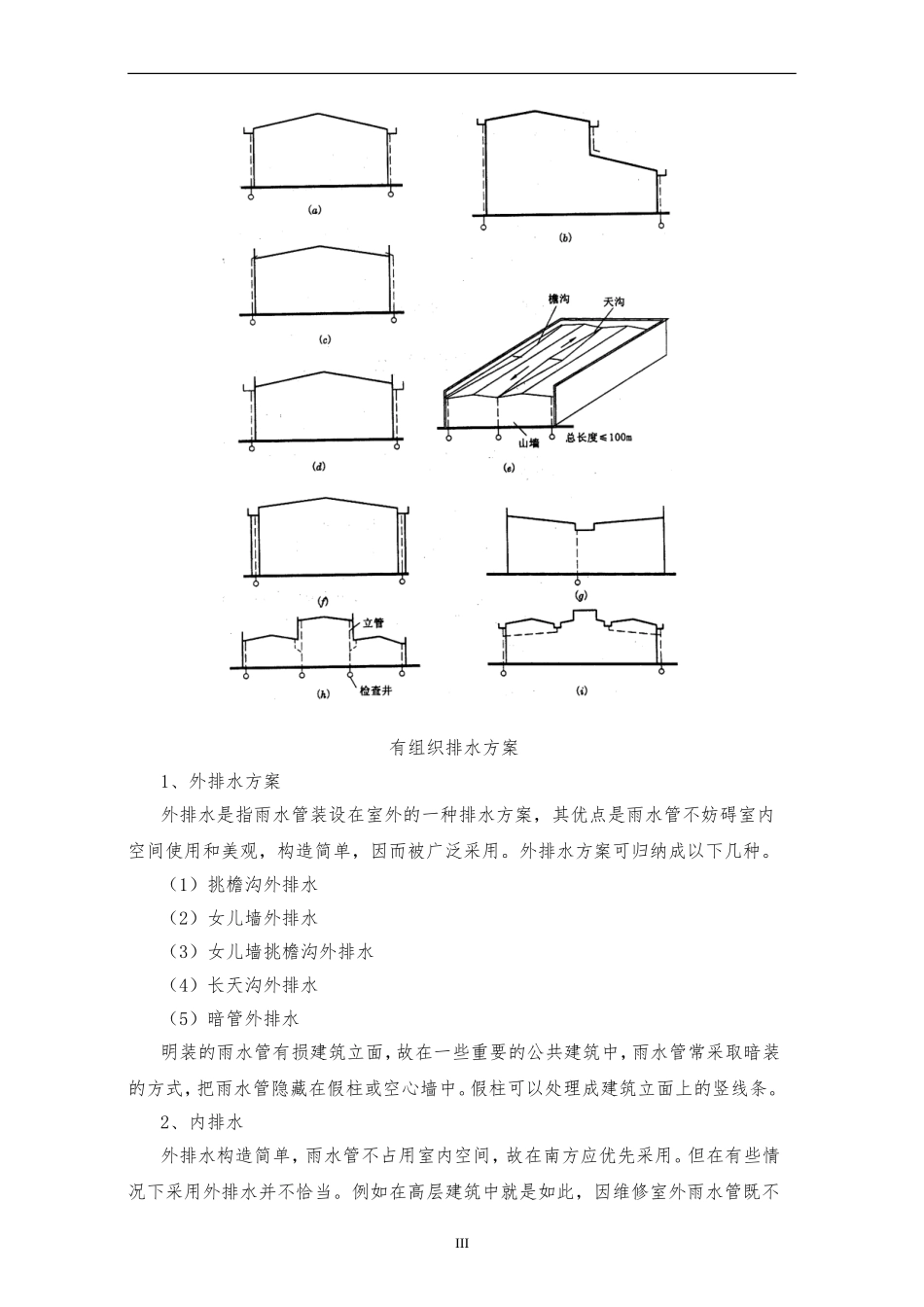

6.2屋顶排水设计为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。6.2.1屋顶坡度选择一、屋顶排水坡度的表示方法常用的坡度表示方法有角度法、斜率法和百分比法。坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。二、影响屋顶坡度的因素1、屋面防水材料与排水坡度的关系防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。2、降雨量大小与坡度的关系降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之屋顶排水坡度则宜小一些。三、屋顶坡度的形成方法1、材料找坡材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。找坡层的厚度最薄处不小于20mm。平屋顶材料找坡的坡度宜为2%。2、结构找坡结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载但天棚顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。[屋顶坡度的形成见下图]I屋顶坡度的形成6.2.2屋顶排水方式一、排水方式1、无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。主要适用于少雨地区或一般低层建筑相邻屋面高差小于4m；不宜用于临街建筑和较高的建筑。2、有组织排水有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。在建筑工程中应用广泛。二、排水方式选择确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、使用性质、屋顶面积大小等因素加以综合考虑。三、有组织排水方案在工程实践中，由于具体条件的千变万化，可能出现各式各样的有组织排水方案。现按外排水、内排水、内外排水三种情况归纳成9种不同的排水方案：[有组织排水方案见下图]II有组织排水方案1、外排水方案外排水是指雨水管装设在室外的一种排水方案，其优点是雨水管不妨碍室内空间使用和美观，构造简单，因而被广泛采用。外排水方案可归纳成以下几种。（1）挑檐沟外排水（2）女儿墙外排水（3）女儿墙挑檐沟外排水（4）长天沟外排水（5）暗管外排水明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。2、内排水外排水构造简单，雨水管不占用室内空间，故在南方应优先采用。但在有些情况下采用外排水并不恰当。例如在高层建筑中就是如此，因维修室外雨水管既不III方便，更不安全。又如在严寒地区也不适宜用外排水，因室外的雨水管有可能使雨水结冻，而处于室内的雨水管则不会发生这种情况。（1）中间天沟内排水当房屋宽度较大时，可在房屋中间设一纵向天沟形成内排水，这种方案特别适用于内廊式多层或高层建筑。雨水管可布置在走廊内，不影响走廊两旁的房间。（2）高低跨内排水高低跨双坡屋顶在两跨交界处也常常需要设置内天沟来汇集低跨屋面的雨水，高低跨可共用一根雨水管。6.2.3屋顶排水组织设计屋顶排水组织设计的主要任务是将屋面划分成若干排水区，分别将雨水引向雨水管，做到排水线路简捷、雨水口负荷均匀、排水顺畅、避免屋顶积水而引起渗漏。一般按下列步骤进行：一、确定排水坡面的数目（分坡）一般情况下，临街建筑平屋顶屋面宽度小于12m时，可采用单坡排水；其宽度大于12m时，宜采用双坡排水。坡屋顶应结合建筑造型要求选择单坡、双坡或四坡排水。二、划分排水区划分排水区的目的在于合理地布置水落管。排水区的面积是指屋面水平投影的面积，每一根水落管的屋面最大汇水面积不宜大于200m2。雨水口的间距在18~24m。三、确定天沟所用材料和断面形式及尺寸天沟即屋面上的排水沟，位于檐口部位时又称檐沟。设置天沟的目...
