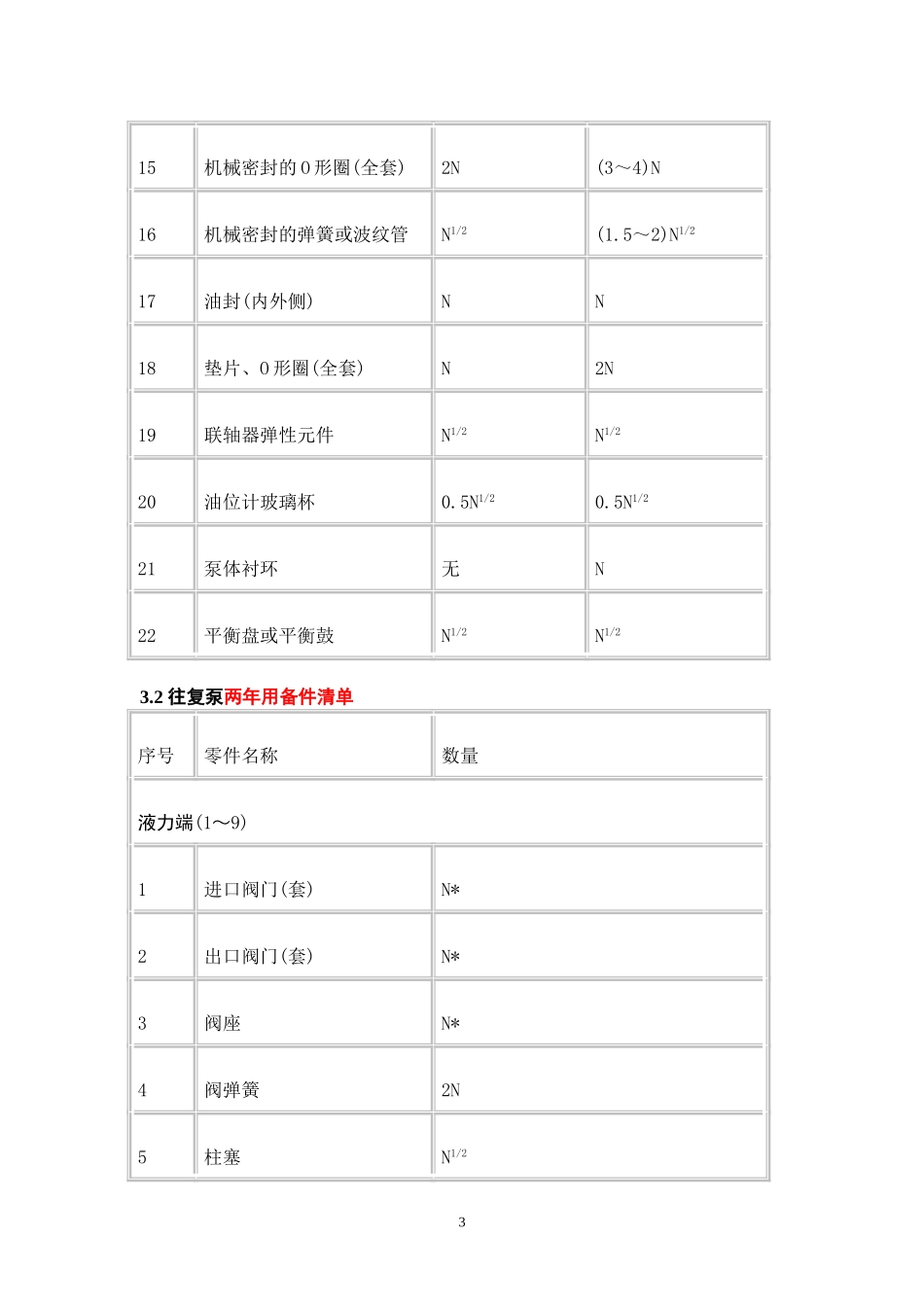

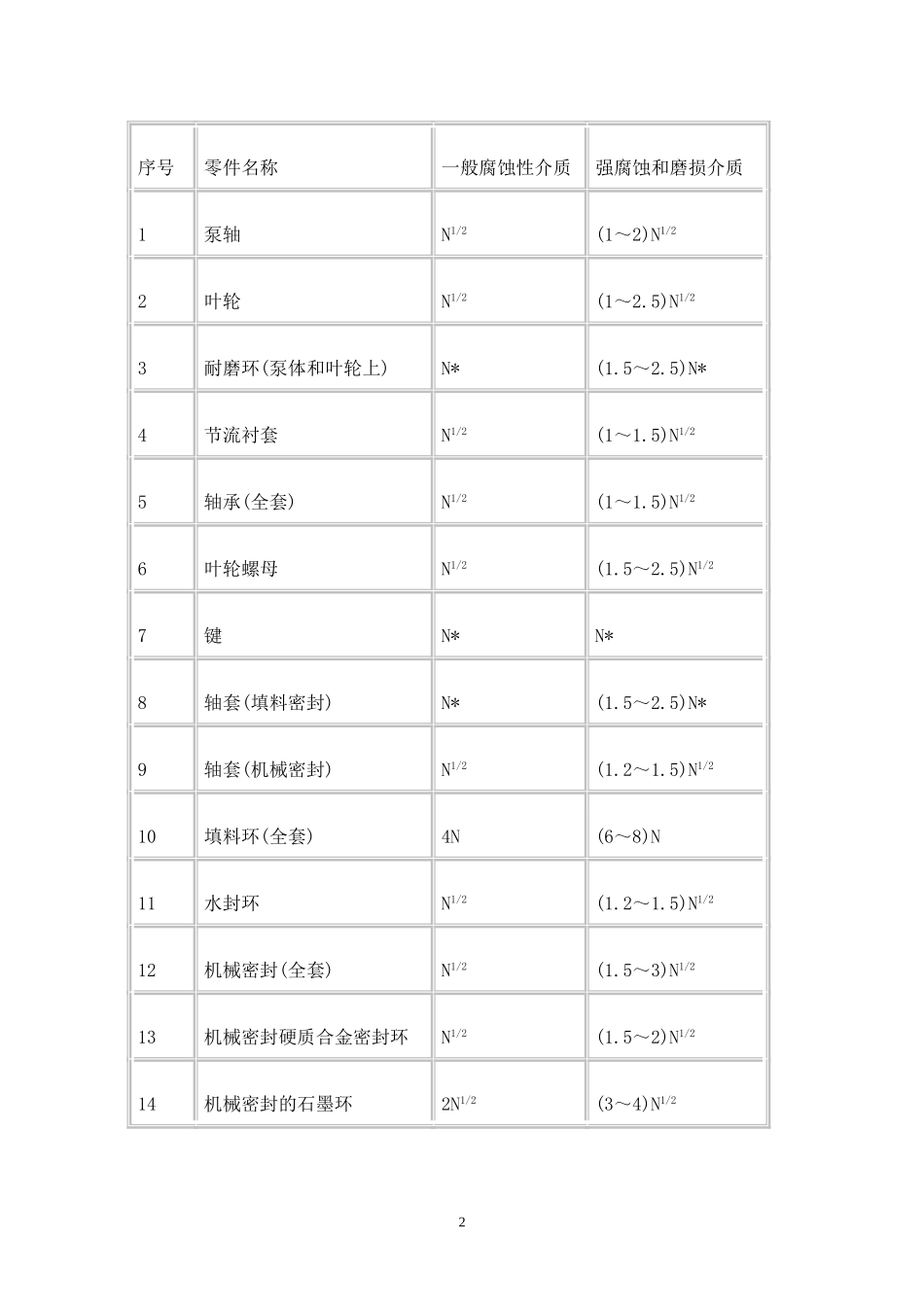

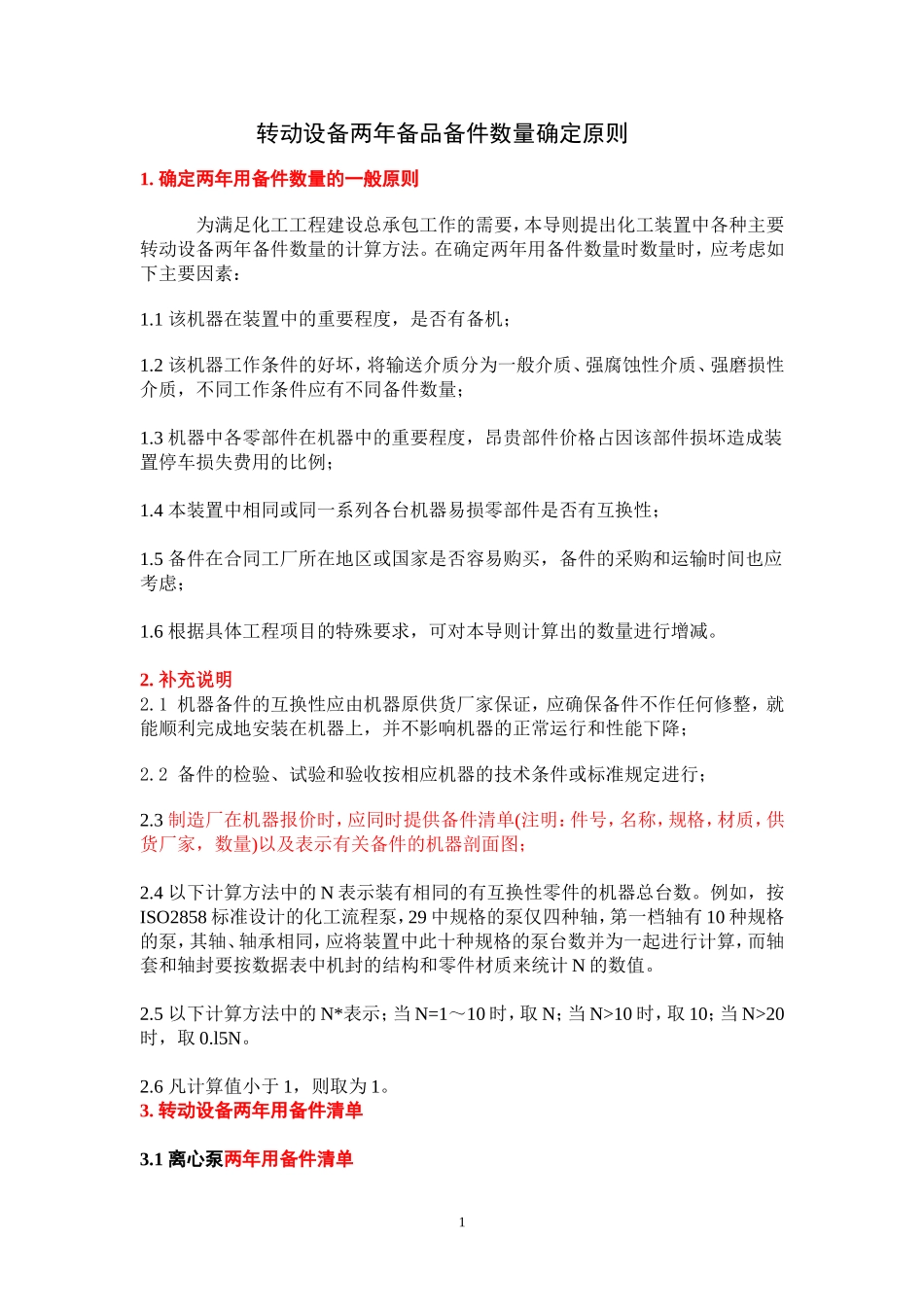

转动设备两年备品备件数量确定原则1.确定两年用备件数量的一般原则为满足化工工程建设总承包工作的需要,本导则提出化工装置中各种主要转动设备两年备件数量的计算方法。在确定两年用备件数量时数量时,应考虑如下主要因素:1.1该机器在装置中的重要程度,是否有备机;1.2该机器工作条件的好坏,将输送介质分为一般介质、强腐蚀性介质、强磨损性介质,不同工作条件应有不同备件数量;1.3机器中各零部件在机器中的重要程度,昂贵部件价格占因该部件损坏造成装置停车损失费用的比例;1.4本装置中相同或同一系列各台机器易损零部件是否有互换性;1.5备件在合同工厂所在地区或国家是否容易购买,备件的采购和运输时间也应考虑;1.6根据具体工程项目的特殊要求,可对本导则计算出的数量进行增减。2.补充说明2.1机器备件的互换性应由机器原供货厂家保证,应确保备件不作任何修整,就能顺利完成地安装在机器上,并不影响机器的正常运行和性能下降;2.2备件的检验、试验和验收按相应机器的技术条件或标准规定进行;2.3制造厂在机器报价时,应同时提供备件清单(注明:件号,名称,规格,材质,供货厂家,数量)以及表示有关备件的机器剖面图;2.4以下计算方法中的N表示装有相同的有互换性零件的机器总台数。例如,按ISO2858标准设计的化工流程泵,29中规格的泵仅四种轴,第一档轴有10种规格的泵,其轴、轴承相同,应将装置中此十种规格的泵台数并为一起进行计算,而轴套和轴封要按数据表中机封的结构和零件材质来统计N的数值。2.5以下计算方法中的N*表示;当N=1~10时,取N;当N>10时,取10;当N>20时,取0.l5N。2.6凡计算值小于1,则取为1。3.转动设备两年用备件清单3.1离心泵两年用备件清单1序号零件名称一般腐蚀性介质强腐蚀和磨损介质1泵轴N1/2(1~2)N1/22叶轮N1/2(1~2.5)N1/23耐磨环(泵体和叶轮上)N*(1.5~2.5)N*4节流衬套N1/2(1~1.5)N1/25轴承(全套)N1/2(1~1.5)N1/26叶轮螺母N1/2(1.5~2.5)N1/27键N*N*8轴套(填料密封)N*(1.5~2.5)N*9轴套(机械密封)N1/2(1.2~1.5)N1/210填料环(全套)4N(6~8)N11水封环N1/2(1.2~1.5)N1/212机械密封(全套)N1/2(1.5~3)N1/213机械密封硬质合金密封环N1/2(1.5~2)N1/214机械密封的石墨环2N1/2(3~4)N1/2215机械密封的O形圈(全套)2N(3~4)N16机械密封的弹簧或波纹管N1/2(1.5~2)N1/217油封(内外侧)NN18垫片、O形圈(全套)N2N19联轴器弹性元件N1/2N1/220油位计玻璃杯0.5N1/20.5N1/221泵体衬环无N22平衡盘或平衡鼓N1/2N1/23.2往复泵两年用备件清单序号零件名称数量液力端(1~9)1进口阀门(套)N*2出口阀门(套)N*3阀座N*4阀弹簧2N5柱塞N1/236轴封填料(套)4N7轴封水封环N1/28O形圈(套)3N动力端(10~16)9隔膜N1/210活塞环(套)2N11曲轴的轴承(套)N1/212十字头导轨N1/213十字头滑板和销N1/214联轴器的弹性件每种型式2套15O形圈(套)N16O形圈(套)N3.3离心式压缩机两年用备件清单4序号零件名称数量1备用转子每种机型1套2径向轴承(套)N*3止推轴套(套)N*4可倾瓦块(套)N1/25迷宫密封N*6机械密封(套)N1/27油膜密封(套)N1/28垫片、O形圈2N9联轴器每种型号1套10振动和轴位移探头(套)N1/211轴承垫电偶N*53.4蒸汽透平两年用备件清单序号零件名称数量1备用转子每种机型1套2进汽喷嘴每种型式1套3径向轴承(套)N*4止推轴承(套)N*5可倾瓦块(套)N1/26迷宫密封N*7碳环及弹簧2N8调节阀、液位缸、跳车装置N1/29垫片、O性形圈2N1/210振动和轴位移探头(套)N1/2611热电偶N*12冷凝器管子(碳钢)2N1/23.5往复压缩机两年用备件清单序号零件名称数量1气缸衬套N1/22活塞环(2~3)N3填料环及弹簧(2~3)N4气阀(全套)(1.5~2)N1/25阀片及弹簧(7~10)N76垫片及O形圈(2~3)N7曲轴轴承N1/28十字头轴承N1/29活塞杆每种型式1件10十字头销N1/211十字头导轨N1/212锁紧螺母、垫圈(套)N*13联轴器每种型式1套14联轴器橡胶件每种型式2套15安全阀N1/216注油器N1/217油泵轴承(套)N*18油过滤器滤芯4N83.6润滑油和密封油站两年用备件清单序号零件名称数量1油冷器管子2N1/22油冷器垫片2N3过滤器滤芯5N4过滤器垫片2N5安全阀(套)N1/26油泵轴承(套)N*7油泵轴封件(套)N8油泵垫片(套)2N9油泵联轴器每种型式1套93.7燃气透...
