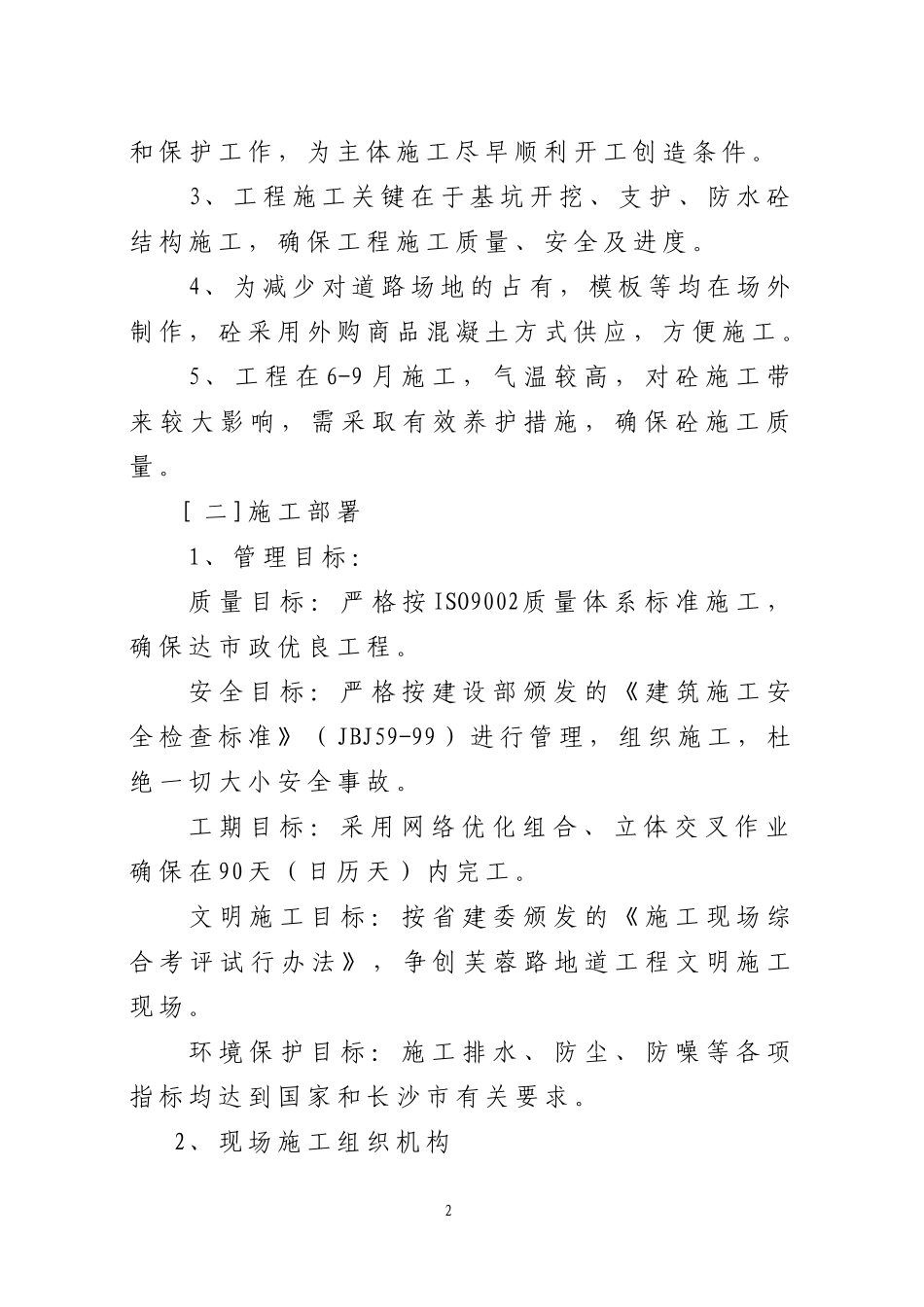

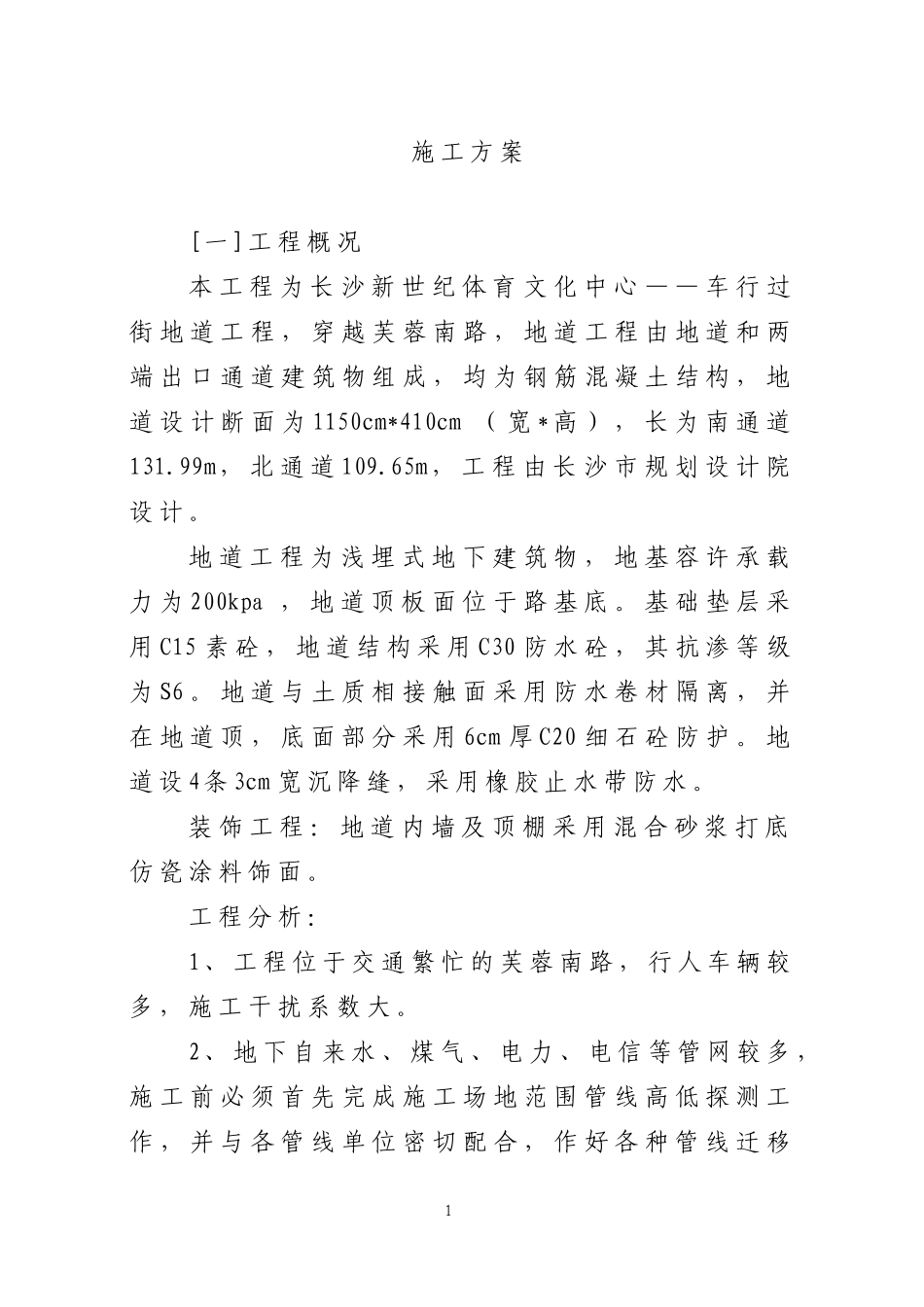

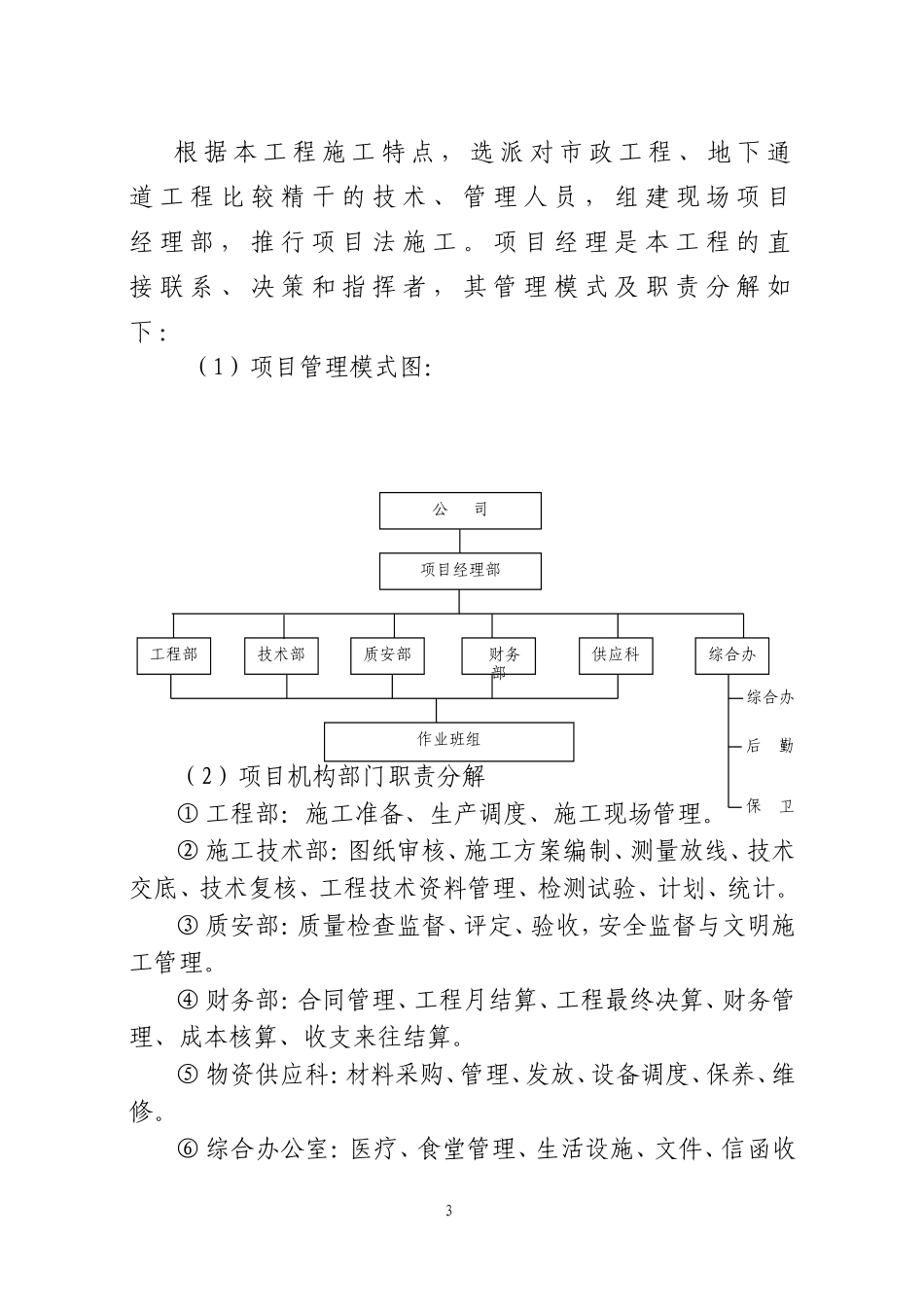

施工方案[一]工程概况本工程为长沙新世纪体育文化中心——车行过街地道工程，穿越芙蓉南路，地道工程由地道和两端出口通道建筑物组成，均为钢筋混凝土结构，地道设计断面为1150cm*410cm（宽*高），长为南通道131.99m，北通道109.65m，工程由长沙市规划设计院设计。地道工程为浅埋式地下建筑物，地基容许承载力为200kpa，地道顶板面位于路基底。基础垫层采用C15素砼，地道结构采用C30防水砼，其抗渗等级为S6。地道与土质相接触面采用防水卷材隔离，并在地道顶，底面部分采用6cm厚C20细石砼防护。地道设4条3cm宽沉降缝，采用橡胶止水带防水。装饰工程：地道内墙及顶棚采用混合砂浆打底仿瓷涂料饰面。工程分析：1、工程位于交通繁忙的芙蓉南路，行人车辆较多，施工干扰系数大。2、地下自来水、煤气、电力、电信等管网较多，施工前必须首先完成施工场地范围管线高低探测工作，并与各管线单位密切配合，作好各种管线迁移1和保护工作，为主体施工尽早顺利开工创造条件。3、工程施工关键在于基坑开挖、支护、防水砼结构施工，确保工程施工质量、安全及进度。4、为减少对道路场地的占有，模板等均在场外制作，砼采用外购商品混凝土方式供应，方便施工。5、工程在6-9月施工，气温较高，对砼施工带来较大影响，需采取有效养护措施，确保砼施工质量。[二]施工部署1、管理目标：质量目标：严格按ISO9002质量体系标准施工，确保达市政优良工程。安全目标：严格按建设部颁发的《建筑施工安全检查标准》（JBJ59-99）进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用网络优化组合、立体交叉作业确保在90天（日历天）内完工。文明施工目标：按省建委颁发的《施工现场综合考评试行办法》，争创芙蓉路地道工程文明施工现场。环境保护目标：施工排水、防尘、防噪等各项指标均达到国家和长沙市有关要求。2、现场施工组织机构2根据本工程施工特点，选派对市政工程、地下通道工程比较精干的技术、管理人员，组建现场项目经理部，推行项目法施工。项目经理是本工程的直接联系、决策和指挥者，其管理模式及职责分解如下：（1）项目管理模式图：（2）项目机构部门职责分解①工程部：施工准备、生产调度、施工现场管理。②施工技术部：图纸审核、施工方案编制、测量放线、技术交底、技术复核、工程技术资料管理、检测试验、计划、统计。③质安部：质量检查监督、评定、验收，安全监督与文明施工管理。④财务部：合同管理、工程月结算、工程最终决算、财务管理、成本核算、收支来往结算。⑤物资供应科：材料采购、管理、发放、设备调度、保养、维修。⑥综合办公室：医疗、食堂管理、生活设施、文件、信函收3项目经理部工程部技术部质安部财务部供应科综合办综合办作业班组公司后勤保卫发、对外关系协调、接待、生活办公用品及用具。3、管理体制工程由公司总承包，项目部具体实施。使责、权、利直接与项目经理挂勾，公司与项目部签订内部抵押承包合同，用经济和行政手段约束项目部抓好工程质量、安全、进度。公司对本工程全面负责，重点抓好质量、安全监督，每月进行一次定期的工地例会和质量安全大检查，每旬进行一次不定期质安检查。并由公司总工室负责质安工作的工程师对项目进行分片监督，发现质量、安全问题及时督促项目部整改。4、施工准备：（1）现场准备：1）组织先遣人员进行现场道路东侧按长沙市统一规定围挡。并进行项目部及工程处的驻地建设。2）布置好临时工棚作为设备、材料堆放场地。3）搭设好临时施工用水、用电线路。（2）施工技术准备：1）校核测量仪器，与业主、监理进行桩位交接，并对全线导线点、水准点进行复核，并根据需要对桩位加密。2）计算外运土方量，联系弃土地点，组织人员、设备进场。43）对技术人员和操作工人进行交底。4）对所用钢筋、水泥、砂石进行抽样送检，并对混凝土配合比进行试配，提供施工配合比。[三]主要分部分项工程施工方法（一）施工测量：1、测量组织：（1）项目部成立专门测量施工组，测量组测试后绘制测量成果，交监理工程师审核，确保测量准确无误。（2）测量放样用进口全站仪，由经验丰富、测量工程师担任，测量按国家有关规范进行，在施工中对测量...
