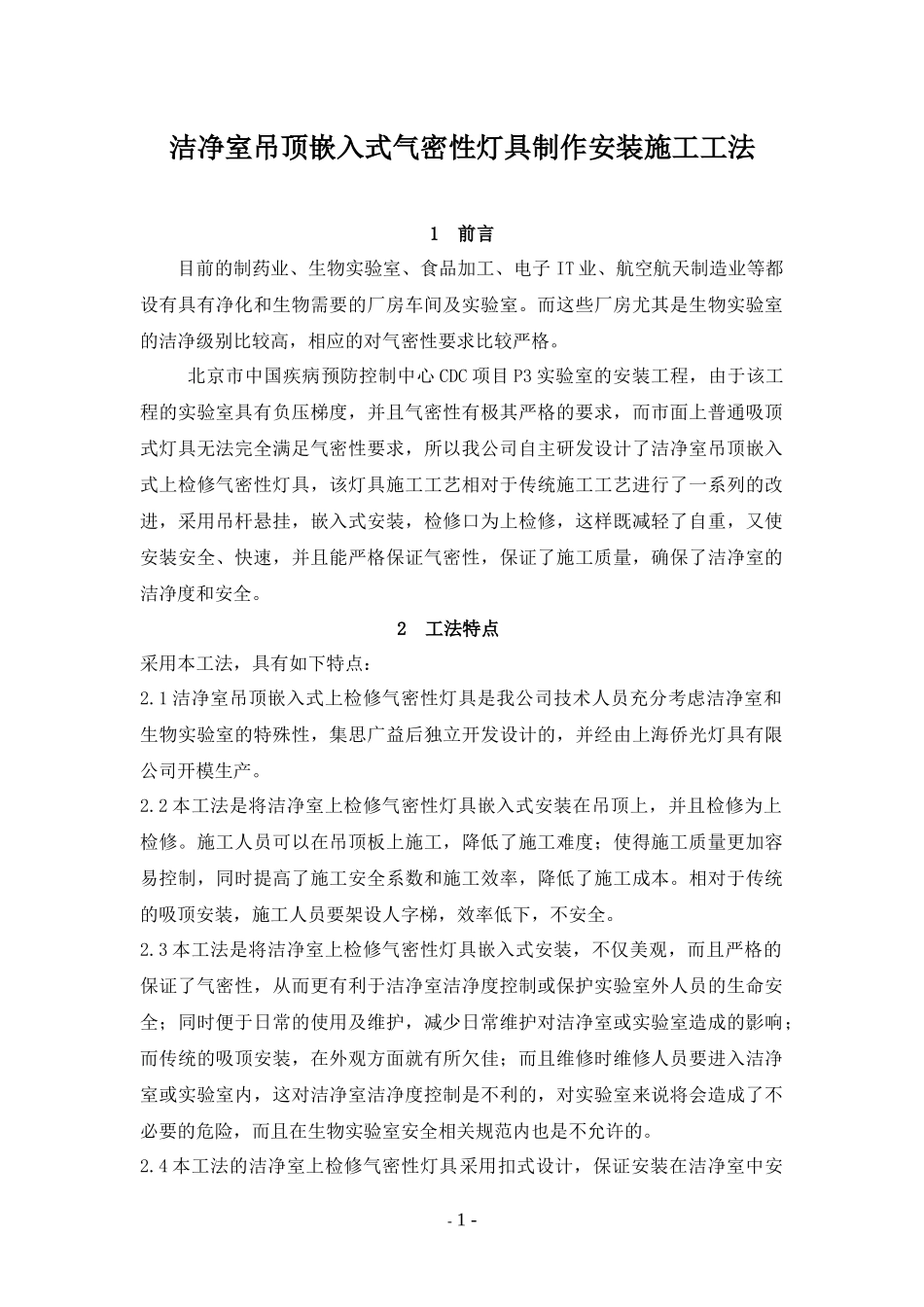

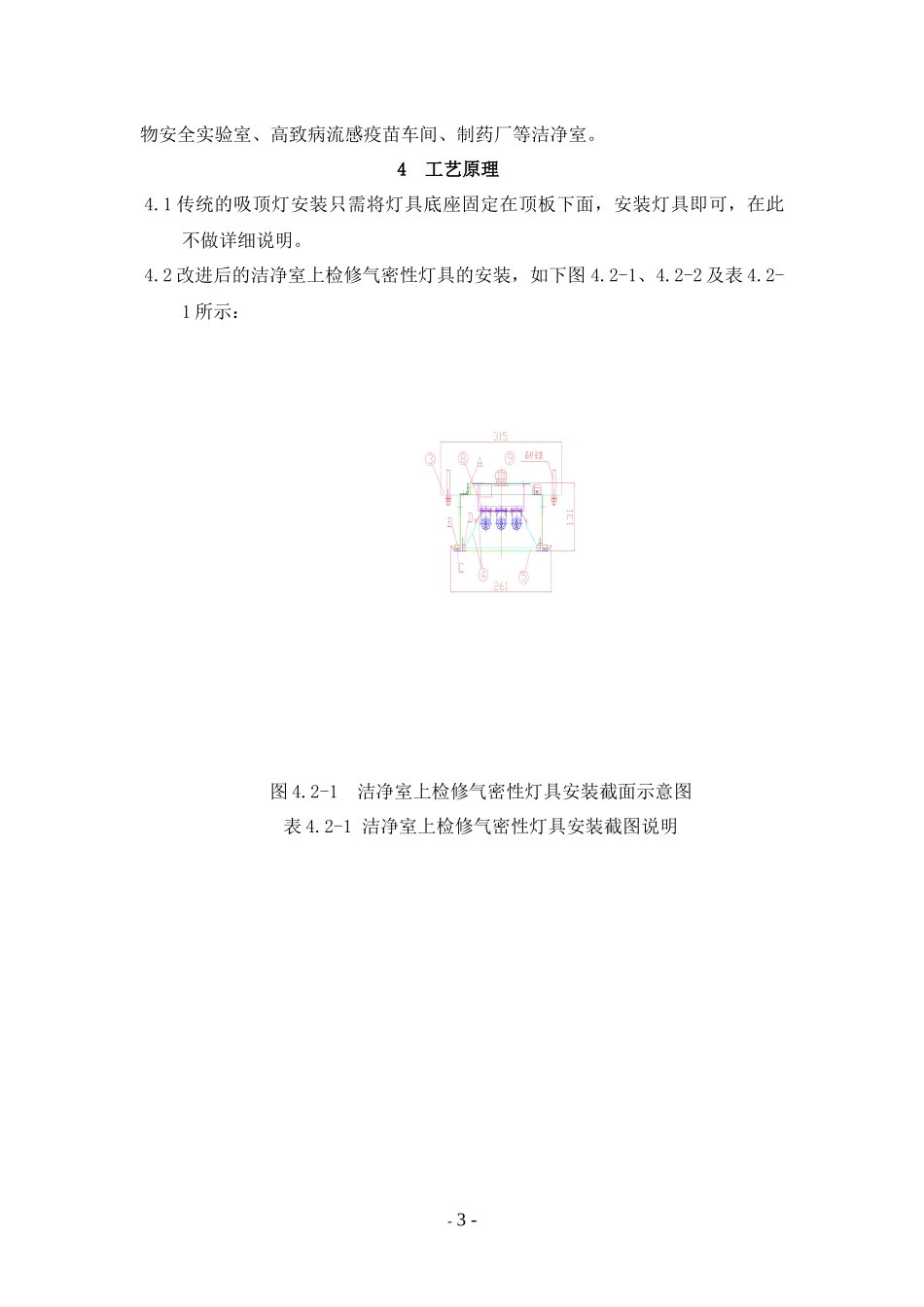

洁净室吊顶嵌入式气密性灯具制作安装施工工法1前言目前的制药业、生物实验室、食品加工、电子IT业、航空航天制造业等都设有具有净化和生物需要的厂房车间及实验室。而这些厂房尤其是生物实验室的洁净级别比较高，相应的对气密性要求比较严格。北京市中国疾病预防控制中心CDC项目P3实验室的安装工程，由于该工程的实验室具有负压梯度，并且气密性有极其严格的要求，而市面上普通吸顶式灯具无法完全满足气密性要求，所以我公司自主研发设计了洁净室吊顶嵌入式上检修气密性灯具，该灯具施工工艺相对于传统施工工艺进行了一系列的改进，采用吊杆悬挂，嵌入式安装，检修口为上检修，这样既减轻了自重，又使安装安全、快速，并且能严格保证气密性，保证了施工质量，确保了洁净室的洁净度和安全。2工法特点采用本工法，具有如下特点：2.1洁净室吊顶嵌入式上检修气密性灯具是我公司技术人员充分考虑洁净室和生物实验室的特殊性，集思广益后独立开发设计的，并经由上海侨光灯具有限公司开模生产。2.2本工法是将洁净室上检修气密性灯具嵌入式安装在吊顶上，并且检修为上检修。施工人员可以在吊顶板上施工，降低了施工难度；使得施工质量更加容易控制，同时提高了施工安全系数和施工效率，降低了施工成本。相对于传统的吸顶安装，施工人员要架设人字梯，效率低下，不安全。2.3本工法是将洁净室上检修气密性灯具嵌入式安装，不仅美观，而且严格的保证了气密性，从而更有利于洁净室洁净度控制或保护实验室外人员的生命安全；同时便于日常的使用及维护，减少日常维护对洁净室或实验室造成的影响；而传统的吸顶安装，在外观方面就有所欠佳；而且维修时维修人员要进入洁净室或实验室内，这对洁净室洁净度控制是不利的，对实验室来说将会造成了不必要的危险，而且在生物实验室安全相关规范内也是不允许的。2.4本工法的洁净室上检修气密性灯具采用扣式设计，保证安装在洁净室中安-1-装后，灯具完全能与外部密闭。同时考虑到洁净灯具在日常维护后，灯体内部需要清洁，因此我们设计的灯具框体简单，内部无死角，镇流器易散热、光源更换方便。而传统的吸顶式净化灯设计则没考虑气密性的要求。2.5本工法设计的洁净室吊顶嵌入式上检修气密性灯具产品摒弃了以往笨重的外体，充分考虑到嵌入式灯具本身的自重会给长时间使用后的密闭问题带来不良的破坏，因此灯具采用0.8厚冷轧板喷涂设计，灯体板厚满足灯具要求，且由于洁净灯具简洁的特点，降低了自重。灯具满足各项产品性能检验，嵌入式安装时，自重轻，又能长期满足密闭的要求。通过灯具两侧的挂扣，可以方便的安装于洁净室的夹层内，且减少自重对顶板的压力，同时保证了气密性；这方面更是传统的吸顶式净化灯所不及的。2.6采用本工法洁净室上检修气密性灯具施工后，顶板的负荷大幅减少，固定支架很容易设置安装，减少了实验室净化间的污染，保证了工程质量。传统的吸顶式净化灯如图2.6-1所示，修改后的洁净室上检修气密性灯具如图2.6-2所示。图2.6-1传统的吸顶式净化灯图2.6-2修改后的洁净室上检修气密性灯具3适用范围本工法主要适用于正负压定向流要求及围护结构整体气密性要求较高的生-2-物安全实验室、高致病流感疫苗车间、制药厂等洁净室。4工艺原理4.1传统的吸顶灯安装只需将灯具底座固定在顶板下面，安装灯具即可，在此不做详细说明。4.2改进后的洁净室上检修气密性灯具的安装，如下图4.2-1、4.2-2及表4.2-1所示：图4.2-1洁净室上检修气密性灯具安装截面示意图表4.2-1洁净室上检修气密性灯具安装截图说明-3--4-序号部位名称规格1本体钢板高反射白色涂装2框架钢板高反射白色涂装3安装板镀锌板脱脂4反射板钢板高反射白色涂装5面板半钢化玻璃6电子镇流器飞利浦7端子台树脂I=10A8灯管插座树脂9防水电源衬套树脂说明:A、B、C、D均为密封条，灯具本体组件为满焊焊接，本体和箱盖上的安装。螺钉增加密封构件，保证灯具的密闭性=60图4.2-2洁净室上检修气密性灯具安装正面洁净室嵌入式上检修气密性灯具安装时，吊顶内支架间距应根据不同型号的洁净室上检修气密性灯具的尺寸固定。为了防止洁净室上检修气密性灯具的前后左右安装高度不一，或者受到外力时发生移...
