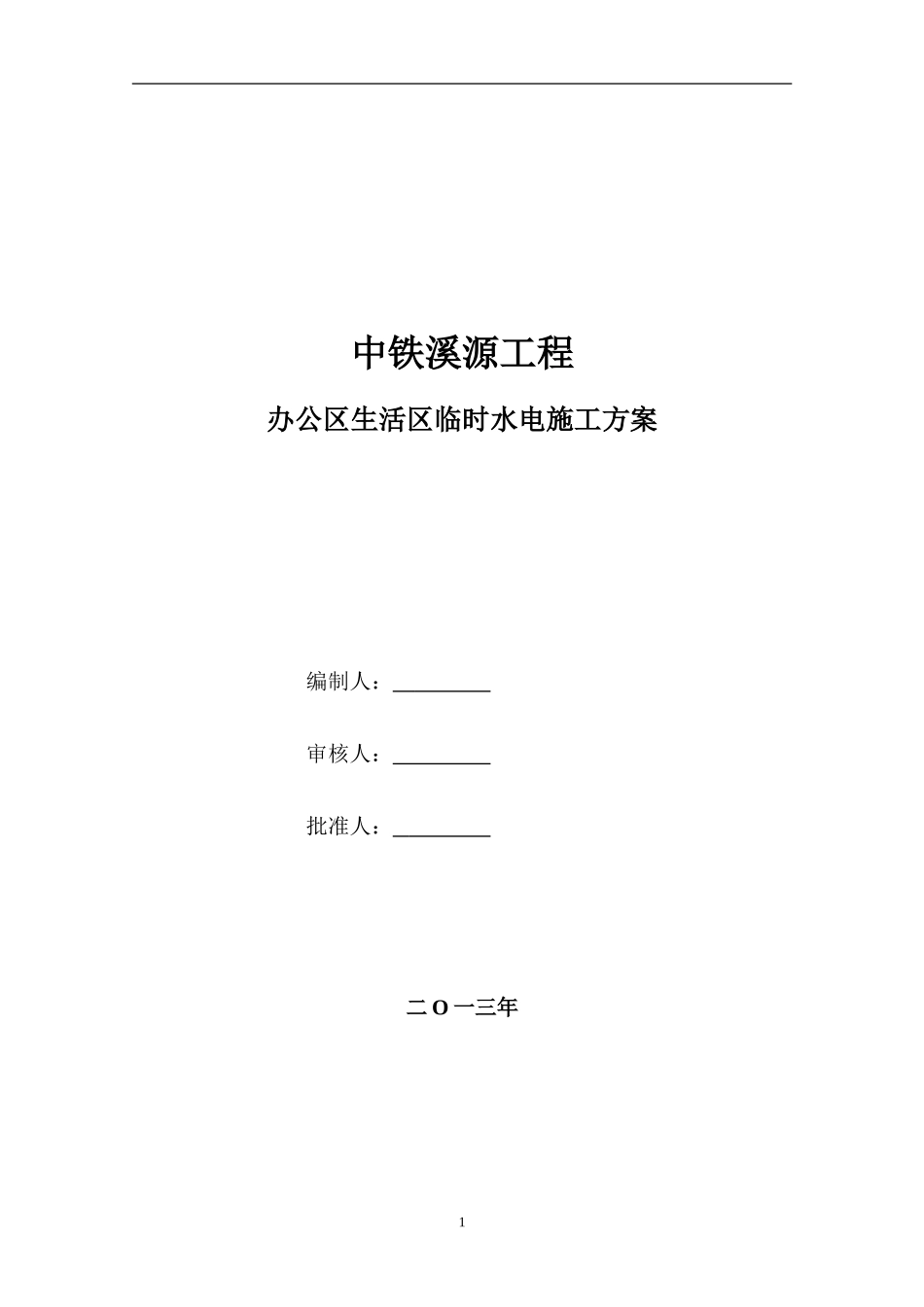

中铁溪源工程办公区生活区临时水电施工方案编制人：审核人：批准人：二O一三年1编制依据1．工程施工组织总设计中所列用电设备清单。2．施工现场平面布置图（1）施工现场勘察。（2）了解建筑物所处位置、待建工程关系。（3）测绘地形地质情况，地上有无水管道或其它管线，周围有无外电架空线路，临建线与外电线路的安全距离是否满足要求。（4）现场变压器位置。3．《施工现场临时用电安全技术规范》JGJ46—2005；4．《建筑工程施工现场供电安全规范》GB50914—93；5.《低压配电装置及线路设计规范》GBJ54—83；6.《建筑施工安全检查评分标准》JGJ—59—99；7．《漏电保护器安装和运行》GB13955—92；8.《建筑机械使用安全技术规程》JGJ33—86；9.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002。2一、简介（1）.本项目工程临建分为办公和生活两个区域。（2）.办公区占地面积760㎡,办公区建筑面积531㎡。生活区占地面积1027㎡,生活区建筑面积852㎡。二、施工组织机构图现场电气部分设计一、办公区生活区现场布置新建办公区、生活区位于距离施工现场南大约100米，办公区、生活区内设置办公室、会议室、活动室、宿舍、食堂、厕所、浴室等设施，满足职工休息以及文化3项目经理安装作业班组给排水、电气施工技术员安全监督员活动的需要。其中设办公室14间，会议室一个，活动室一个，工人宿舍28间，超市一个，食堂3个，以及男厕所、男浴室、女厕所和女浴室各2个。二、办公区生活区电气设计1、办公区生活区用电设备登记表序号设备名称数量单台负荷量（w）合计负荷量（kw）1宿舍照明30601.82宿舍插座52500263空调202000404超市照明11600.165超市空调1200026超市插座4100047厕所及浴室照明7600.428办公室会议室食堂餐厅普通插座12210001229会议室餐厅空调插座24000810食堂操作间插座250001011办公室会议室活动室照明36401.4412食堂照明21000.213开水炉2500010合计226.0242.最大同时使用负荷计算最大同时使用设备计算有功功率：功率因数取0.9时，最大同时使用设备计算视在功率：ΣPjs＝ΣPs*cosφ＝226.02KW*0.9=203.42KW3、用电总容量K*P0.9*226.02*1000I===593.2A1.732*U*cosф1.732*220*0.94、电缆规格选择根据以上算出用电总容量593.2A，本工程需要设一个630A的一级断路开关，设置在一级配电箱中。由外网进线采用两根YJLV-4*185+90的电缆5、各房间电线截面和断路开关的选择小型机械电缆的选择按功率、电流的大小随时计算，按国标标准材料，电工器材导体载流量表选择。综上所述，本生活区设一个一级箱，其中一级箱由外网进线采用一根4*185+90的YJLV电缆，二级箱为2个，其中办公区1个、生活区1个。开关箱7个，其中办公区食堂及厕所开关箱1个，办公室开关箱1个，办公区会议室活动室开关箱1个。生活区职工宿舍开关箱2个，生活区厕所浴室开关箱1个，生活区食堂开关箱1个。每个宿舍分配电箱里总共有7路出线，分别控制一层和二层的插座、空调和照明及备用。三、安全用电措施1、根据现场用电设备容量精心计算导线载流量，合理选择导线，本工程Ⅱ级配电电缆均采用埋地敷设（或架空）保证电力安全运行。2、整个现场用电系统采用TN-S供电方式。3、用电设备及其控制装置在投入运行前，认真仔细检查有无损坏和老化，绝缘降低，漏电或短路等现象。发现存在问题及时解决，禁止设备带病工作。54、严禁私拉电线乱接照明或其它用电设备，若发现有此现象，责其整改，对于屡教不改者，给予相应的经济处罚，直至整改符合要求为止。四、配电箱及开关箱的安全措施1、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其它有害物介质中，不得装设在易受外来固体物撞击强烈振动，液体浸溅及热烘烤的场所。否则，须作特殊处理，露天装设时需要有防雨措施，固定牢靠。配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。箱内零线和地线端子要分开设，且有明显标志。2、配电箱、开关箱应装设端正、牢固，配电箱、开关箱应装设在坚固的支架上。配电箱内的电器应安装在金属或优质的绝缘电器安装板上，然后整体紧固在配电箱体内。金属板与铁质...
