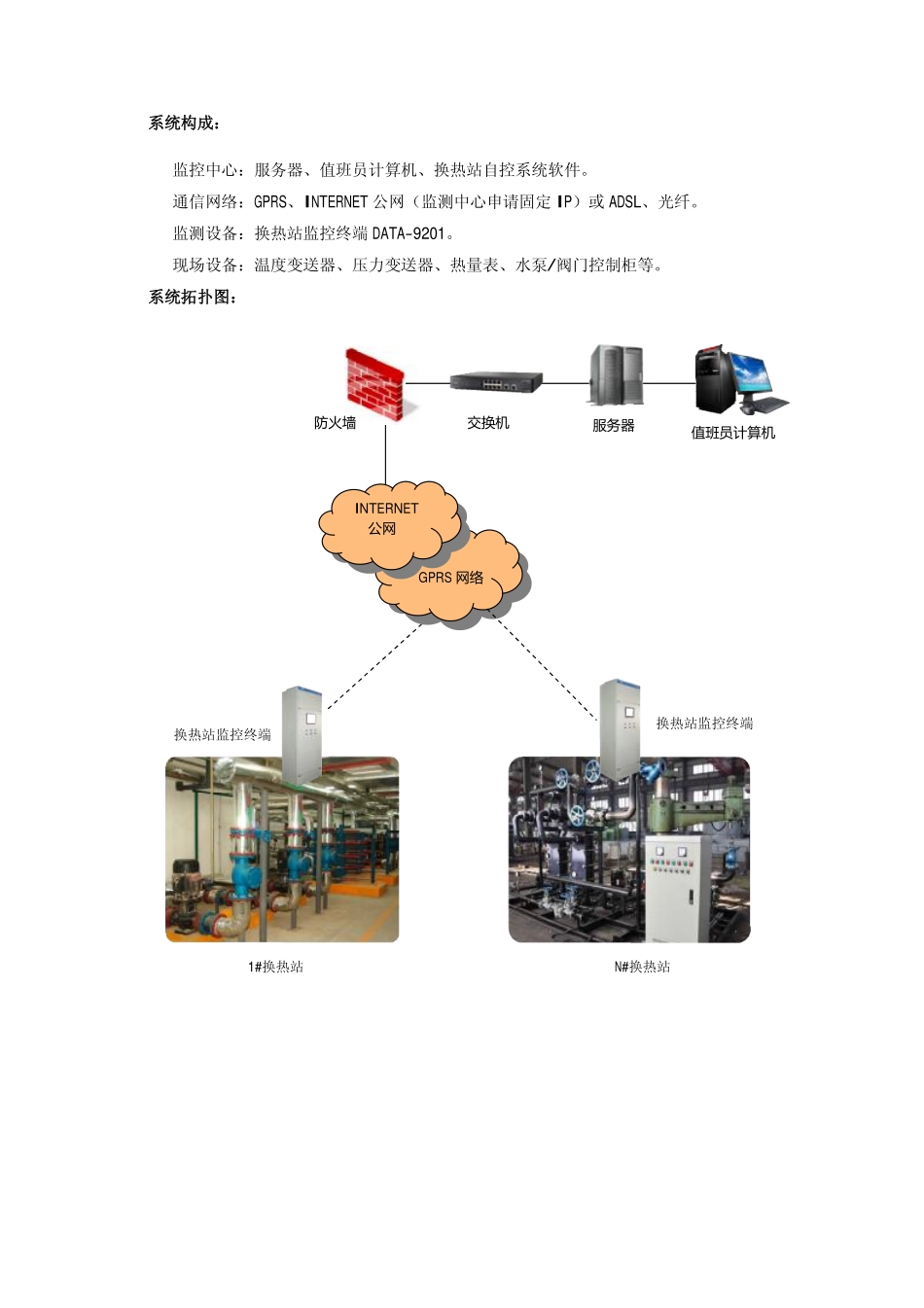

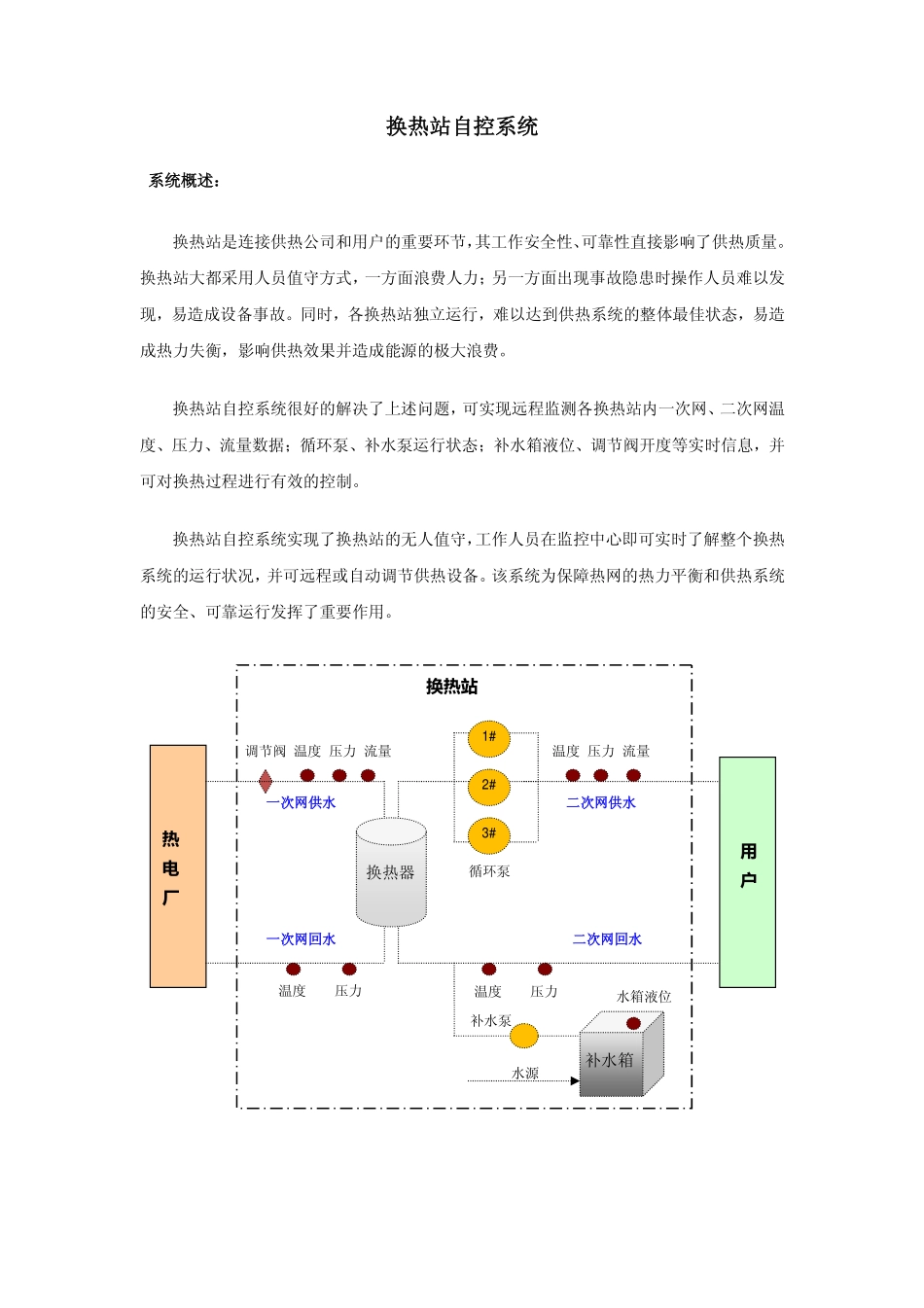

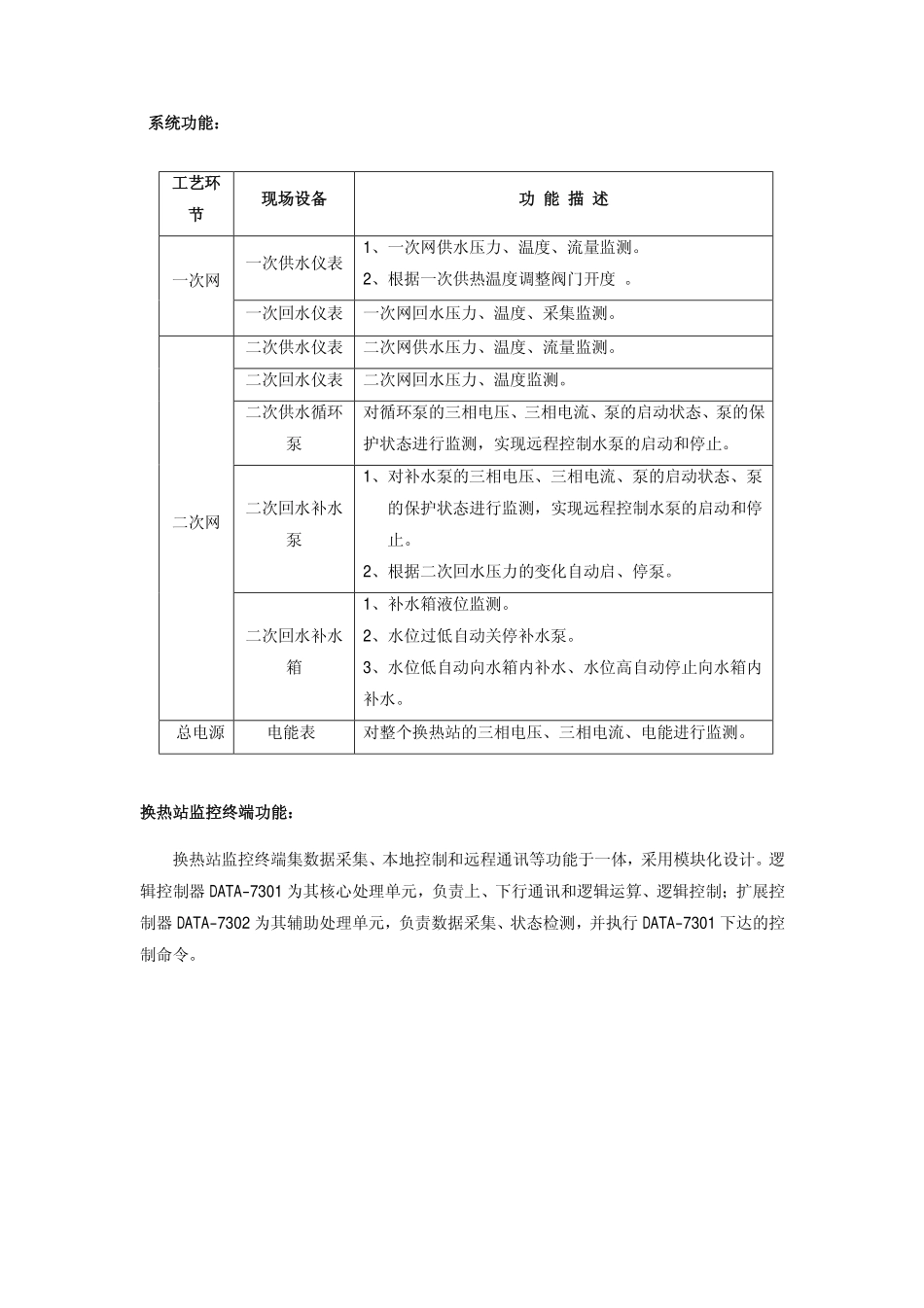

换热站自控系统系统概述：换热站是连接供热公司和用户的重要环节，其工作安全性、可靠性直接影响了供热质量。换热站大都采用人员值守方式，一方面浪费人力；另一方面出现事故隐患时操作人员难以发现，易造成设备事故。同时，各换热站独立运行，难以达到供热系统的整体最佳状态，易造成热力失衡，影响供热效果并造成能源的极大浪费。换热站自控系统很好的解决了上述问题，可实现远程监测各换热站内一次网、二次网温度、压力、流量数据；循环泵、补水泵运行状态；补水箱液位、调节阀开度等实时信息，并可对换热过程进行有效的控制。换热站自控系统实现了换热站的无人值守，工作人员在监控中心即可实时了解整个换热系统的运行状况，并可远程或自动调节供热设备。该系统为保障热网的热力平衡和供热系统的安全、可靠运行发挥了重要作用。热电厂用户1#循环泵补水泵3#2#一次网供水一次网回水二次网供水二次网回水换热站温度压力调节阀温度压力流量温度压力流量换热器补水箱水箱液位温度压力水源系统构成：监控中心：服务器、值班员计算机、换热站自控系统软件。通信网络：GPRS、INTERNET公网（监测中心申请固定IP）或ADSL、光纤。监测设备：换热站监控终端DATA-9201。现场设备：温度变送器、压力变送器、热量表、水泵/阀门控制柜等。系统拓扑图：GPRS网络INTERNET公网防火墙交换机服务器值班员计算机换热站监控终端1#换热站N#换热站换热站监控终端系统功能：换热站监控终端功能：换热站监控终端集数据采集、本地控制和远程通讯等功能于一体，采用模块化设计。逻辑控制器DATA-7301为其核心处理单元，负责上、下行通讯和逻辑运算、逻辑控制；扩展控制器DATA-7302为其辅助处理单元，负责数据采集、状态检测，并执行DATA-7301下达的控制命令。工艺环节现场设备功能描述一次供水仪表1、一次网供水压力、温度、流量监测。2、根据一次供热温度调整阀门开度。一次网一次回水仪表一次网回水压力、温度、采集监测。二次供水仪表二次网供水压力、温度、流量监测。二次回水仪表二次网回水压力、温度监测。二次供水循环泵对循环泵的三相电压、三相电流、泵的启动状态、泵的保护状态进行监测，实现远程控制水泵的启动和停止。二次回水补水泵1、对补水泵的三相电压、三相电流、泵的启动状态、泵的保护状态进行监测，实现远程控制水泵的启动和停止。2、根据二次回水压力的变化自动启、停泵。二次网二次回水补水箱1、补水箱液位监测。2、水位过低自动关停补水泵。3、水位低自动向水箱内补水、水位高自动停止向水箱内补水。总电源电能表对整个换热站的三相电压、三相电流、电能进行监测。换热站监控终端——逻辑控制器DATA-7301功能框图换热站监控终端——扩展控制器DATA-7302功能框图扩展控制器DATA-7302二次供水压力二次供水温度二次供水流量二次回水压力二次回水温度泵运行状态泵故障状态泵远程/本地泵启动泵停止DIDIDIDODOCAN与逻辑控制器通讯泵单相电流COM1AIAIAIAIAI逻辑控制器DATA-7301触控PC1#循环泵补水泵DATA-7302_1#一次供水温度一次供水压力一次回水温度一次回水压力一次供水阀开度反馈GPRS模块总电源智能电表一次供水阀执行器3#循环泵COM1RJ45COM3COM2CANAIAIAIAIAIAO模块4-20mA协议转换一次供水流量2#循环泵协议转换DATA-7302_2#DATA-7302_3#DATA-7302_4#
