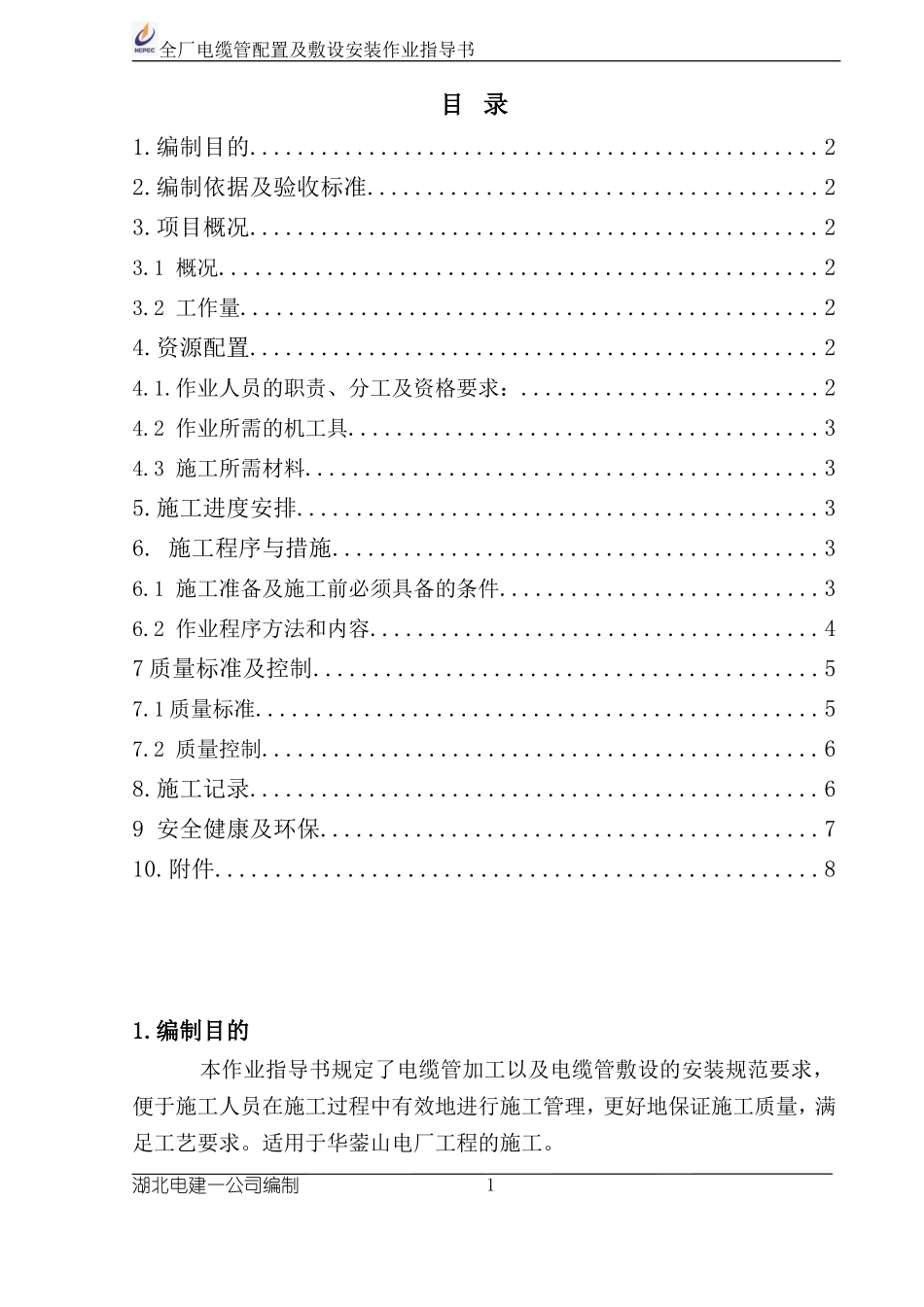

全厂电缆管配置及敷设安装作业指导书目录1.编制目的................................................22.编制依据及验收标准......................................23.项目概况................................................23.1概况..................................................23.2工作量................................................24.资源配置................................................24.1.作业人员的职责、分工及资格要求：.........................24.2作业所需的机工具.......................................34.3施工所需材料...........................................35.施工进度安排............................................36.施工程序与措施.........................................36.1施工准备及施工前必须具备的条件...........................36.2作业程序方法和内容......................................47质量标准及控制..........................................57.1质量标准...............................................57.2质量控制...............................................68.施工记录................................................69安全健康及环保..........................................710.附件..................................................81.编制目的本作业指导书规定了电缆管加工以及电缆管敷设的安装规范要求，便于施工人员在施工过程中有效地进行施工管理，更好地保证施工质量，满足工艺要求。适用于华蓥山电厂工程的施工。湖北电建一公司编制1全厂电缆管配置及敷设安装作业指导书2.编制依据及验收标准2.1《电气装置安装工程施工及验收规范汇编》电缆线路篇（GB50168-92）2.2《电气装置安装工程质量检验及评定规程》（第5部分：电缆线路施工质量检验DL/T5161.5-2002）2.3西南电力设计院提供的施工图册3.项目概况3.1概况华蓥山电厂工程电缆保护管施工项目，本项目的施工必须与土建的施工保持密切的配合，电缆保护管主要采用热镀锌钢管,管型最小为DN32，最大为DN125，电缆埋管主要集中于锅炉与汽机主厂房零米层。3.2工作量工作量统计见：附表14.资源配置4.1.作业人员的职责、分工及资格要求：4.1.1工程技术员负责编制作业指导书，对职工进行技术安全交底。在施工过程中指导作业人员施工，检查作业指导书的执行情况并作出记录。4.1.2作业人员必须熟悉作业指导书的内容，按照作业指导书的要求施工，如有不明确的地方，可向工程技术人员询问。4.1.3如在作业中碰到设计，设备等方面的问题，作业人员应向工程技术人员及时通报，并执行有关的程序文件。4.1.4人员安排序号工种资格人数工作内容1职工中级2负责材料清点检查；电缆线管的加工与敷设2焊工中级1负责保护管的焊接3辅助工执证2协助电工与焊工完成作业任务4技术员执证1负责技术交底；安装指导；进度控制；一、湖北电建一公司编制2全厂电缆管配置及敷设安装作业指导书二级验收4.2作业所需的机工具序号名称规格数量单位1电焊机1台2切割机Φ4001台3弯管油压机1台4冲击电钻1台5角向砂轮1台6锯弓1把7圆锉8寸1把8半圆锉8寸2把9榔头2镑2把10板手8寸2把11卷尺5m2把4.3施工所需材料热镀锌管DN32～DN125各种规格5.施工进度安排本项目计划开工时间：2004年5月25日计划完工时间：2005年9月30日6.施工程序与措施6.1施工准备及施工前必须具备的条件6.1.1电缆埋管的设计已技术交底、施工图已会审6.1.2施工管材与机工具应运抵现场6.1.3施工人员已到位6.1.4现场施工条件已具备6.1.5项目开工报告已获批准6.1.6施工任务单已下达、施工技术已交底6.2作业程序方法和内容6.2.1施工流程图见下页6.2.2施工准备6.2.2.1认真查看图纸，了解电缆走向确定保护管安装位置。湖北电建一公司编制3全厂电缆管配置及敷设安装作业指导书6.2.2.2选定电缆管型,配置好弯头和直管。6.2.3下料施工现场量好尺寸后，选定管型进行下料，然后对下好料的管口进行打磨处理。6.2.4保护管安装将下好的管料搬入施工现场，对照施工图纸确定安装位置，然后组合、安装、固定。6.2...
