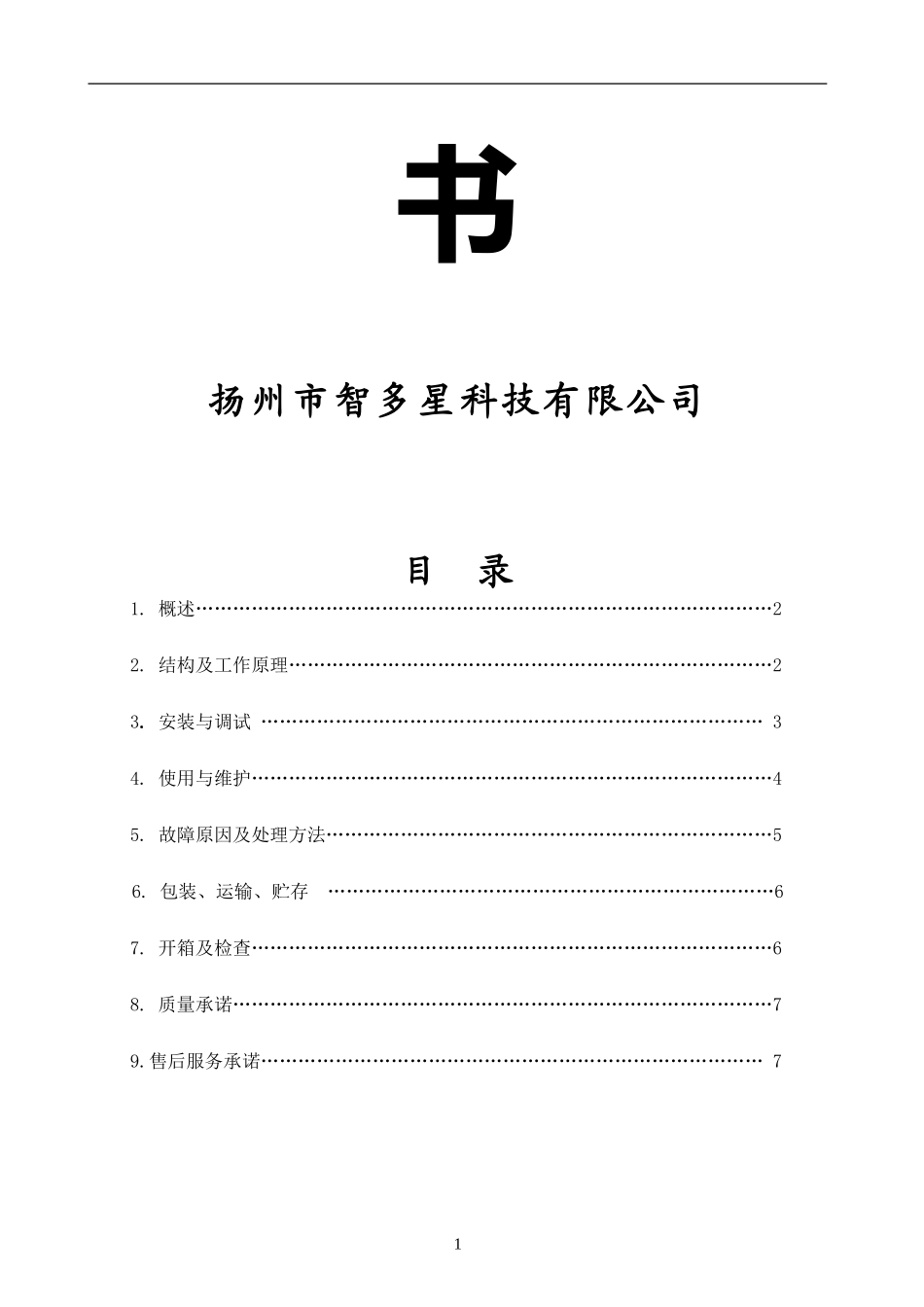

智多星科技ZDXTXY-12型销齿推车机及液压系统使用说明书扬州市智多星科技有限公司目录1.概述…………………………………………………………………………………22.结构及工作原理……………………………………………………………………23.安装与调试………………………………………………………………………34.使用与维护…………………………………………………………………………45.故障原因及处理方法………………………………………………………………56.包装、运输、贮存………………………………………………………………67.开箱及检查…………………………………………………………………………68.质量承诺……………………………………………………………………………79.售后服务承诺………………………………………………………………………711、概述:ZDXTXY-12型销齿推车机集中液压系统是一种对翻罐笼、罐笼立井提升井上、井下操车设备进行集中控制的液压动力系统。销齿推车机集中液压系统与销齿推车机成套机械设备和销齿推车机电控装置相配套,机电液一体化,为组合型系列化产品,其形式、尺寸和主要技术性能参数具有较高的标准化、通用化水平。与以往设备的动力系统相比,它具有以下优点:1、以一台液压站作为整套设备的动力源,把以往气动、电动或电动、电液推杆相混杂使用变为单一的液压驱动。2、液压站采用双电机双泵的双液压源系统,其中一台泵工作,另一台泵备用,系统使用安全可靠。3、以一台电机驱动整套设备,并且当设备不动作时,此电机处于空负荷运转状态,节省了电力,降低了生产运营费用,延长了设备寿命。4、以液压缸作为设备的动力执行机构,使设备的结构可以更为紧凑,动作柔和,冲击小,维护方便。5、推车机使用低速大扭矩液压马达驱动,不需要减速机构,安装布置方便,减少了投资。传动系统转动惯性小,可满载起动,而且换向时不需要停机。6、根据现场实际情况通过调节系统压力、流量对设备的载荷、速度进行控制,并且具有过载自动保护功能。ZDXTXY-12型销齿推车机集中液压系统结构紧凑,动作响应快,运行稳定可靠,是矿井操车设备理想的动力系统,可以被广泛应用于煤矿及冶金矿山中。2、结构及工作原理:2ZDXTXY-12型销齿推车机集中液压系统主要设备包括:液压站、操作台(电控箱)、推车机支撑、主动小车、从动小车、推爪、缓冲装置等组成。液压站的压力、流量均可调节,系统压力由电磁溢流阀设定,其运行速度可根据罐笼翻转时间要求设定其最佳数值。电磁溢流阀具有自动缷功能,当系统不工作时,电磁溢流阀卸荷,液压泵空载运转。液压站与设备工作机构(马达)采用高压胶管连接,每个电磁换向阀与其所控制的设备对应,进出油口设在集成块的同一侧,当集成块下面一排油管为出油管,上面一排油管为回油管时,推车设备进入装车作业状态,阻车器关闭,推车机后退,翻车机开始工作。每根高压胶管均标有长度,不可错接,亦不可接反。3、安装与调试:a)将液压站与工作马达正确联接,待检查无误后,方可启动液压站试压。2、初次启动液压站时,应按以下要求进行:b)注意电机转向,根据柱塞泵所标识的转向控制电机转向,不得接反,否则系统没有压力;c)将溢流阀调节手柄旋至最松,然后开启电机,慢调系统压力至8Mpa;d)调节双单向节流阀来设定马达的正、反速度;(推进或退回均可调节速度)e)使马达、液压缸反复动作,排净管路中的空气,保证系统工作的稳定性;f)液压泵及马达应在无负荷状态下进行最少不低于30分钟的空运转;g)然后根据要求调节溢流阀压力至系统额定压力值,并锁紧电磁溢流阀调节手柄。3、检查马达动作是否正常,进、出油管位置是否合适,然后用高压管夹固定管路。4、检查油面是否正常,在启动之后,由于油进入了管道及油缸,油面会下降,因此,必须补充液压油至标定液位。4、使用与维护1、工作条件:油液温度范围:0℃—60℃。连续工作最高温度最好不超过60℃,使用时应经常检查油温,用手摸及查看温度计,若油温异常上升,可能由以下情况造成:a)油质变坏,阻力增大;b)电磁溢流阀损坏,系统不能卸荷;3c)元件内部阻塞,压力损失过大;推荐...
