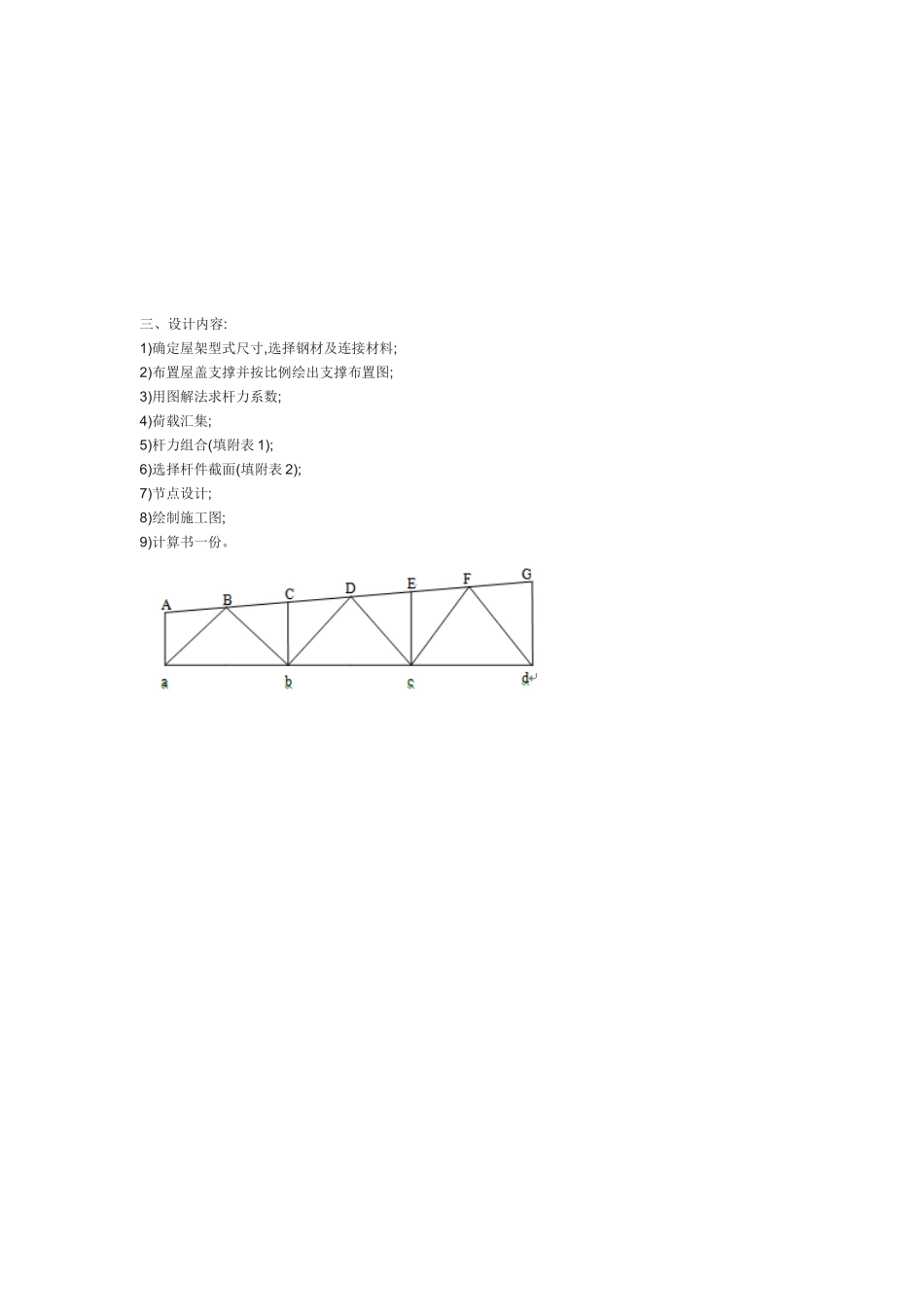

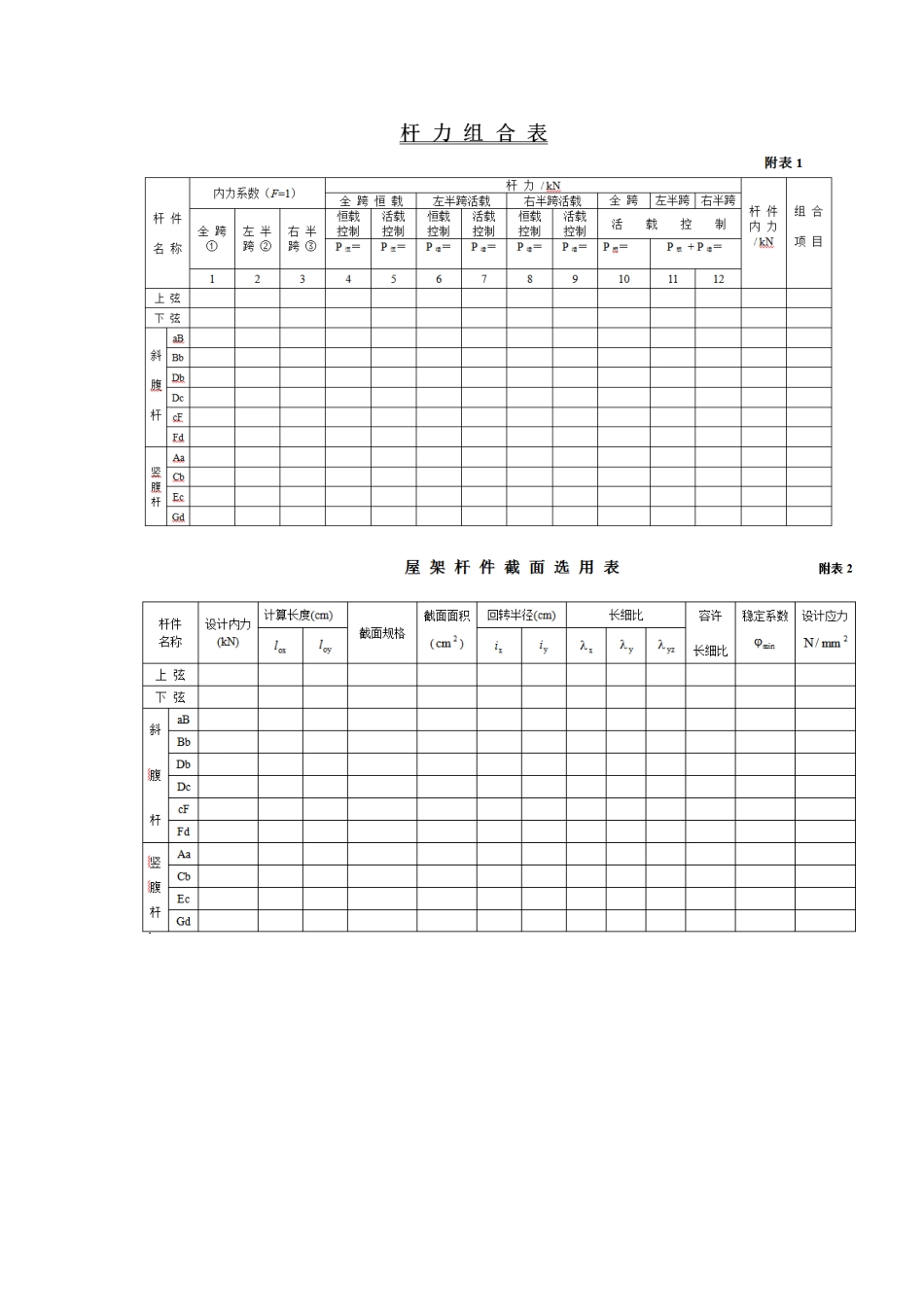

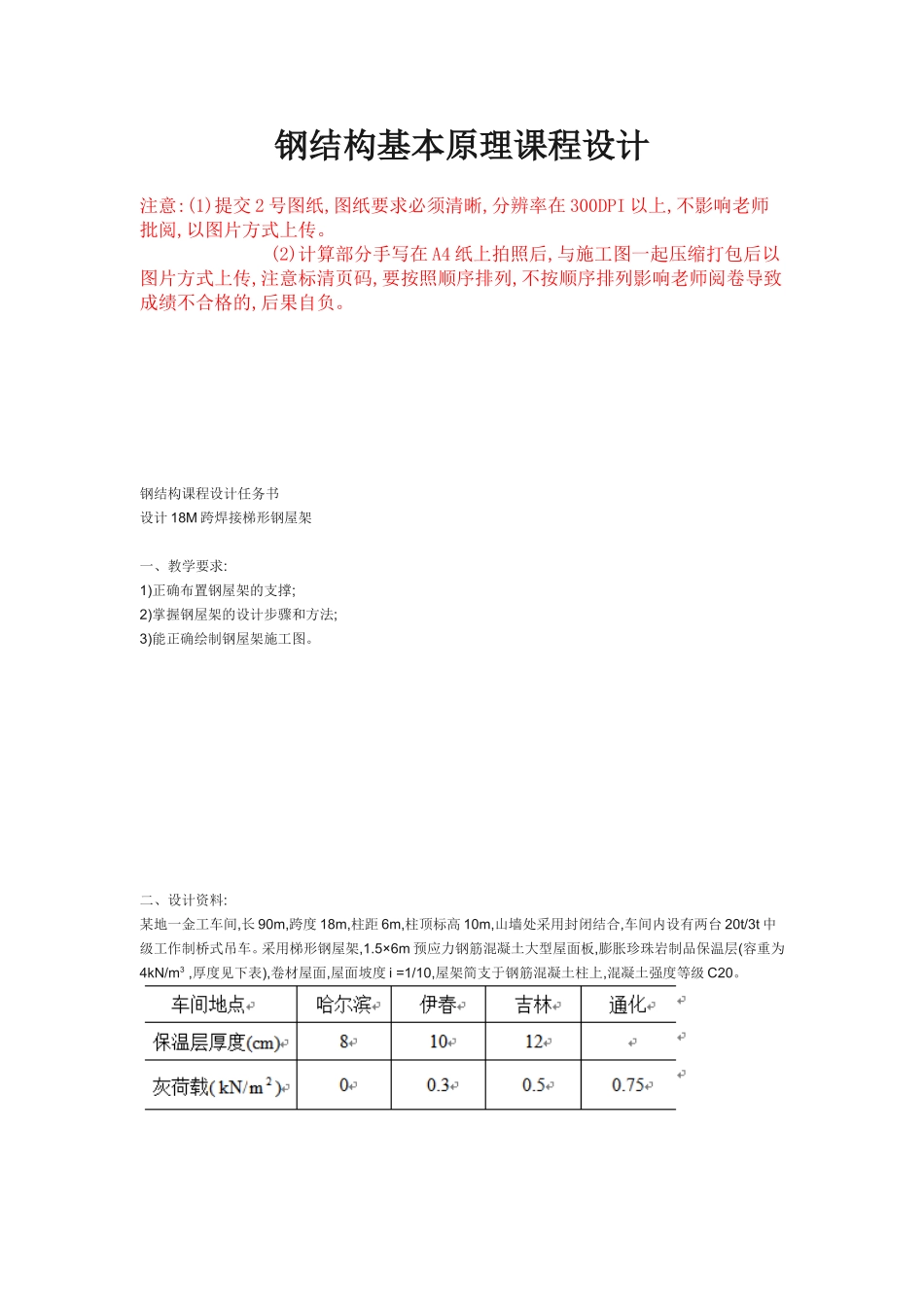

钢结构基本原理课程设计注意:(1)提交2号图纸,图纸要求必须清晰,分辨率在300DPI以上,不影响老师批阅,以图片方式上传。(2)计算部分手写在A4纸上拍照后,与施工图一起压缩打包后以图片方式上传,注意标清页码,要按照顺序排列,不按顺序排列影响老师阅卷导致成绩不合格的,后果自负。钢结构课程设计任务书设计18M跨焊接梯形钢屋架一、教学要求:1)正确布置钢屋架的支撑;2)掌握钢屋架的设计步骤和方法;3)能正确绘制钢屋架施工图。二、设计资料:某地一金工车间,长90m,跨度18m,柱距6m,柱顶标高10m,山墙处采用封闭结合,车间内设有两台20t/3t中级工作制桥式吊车。采用梯形钢屋架,1.5×6m预应力钢筋混凝土大型屋面板,膨胀珍珠岩制品保温层(容重为4kN/m3,厚度见下表),卷材屋面,屋面坡度i=1/10,屋架简支于钢筋混凝土柱上,混凝土强度等级C20。三、设计内容:1)确定屋架型式尺寸,选择钢材及连接材料;2)布置屋盖支撑并按比例绘出支撑布置图;3)用图解法求杆力系数;4)荷载汇集;5)杆力组合(填附表1);6)选择杆件截面(填附表2);7)节点设计;8)绘制施工图;9)计算书一份。参考http://www.docin.com/p-442374768.html
