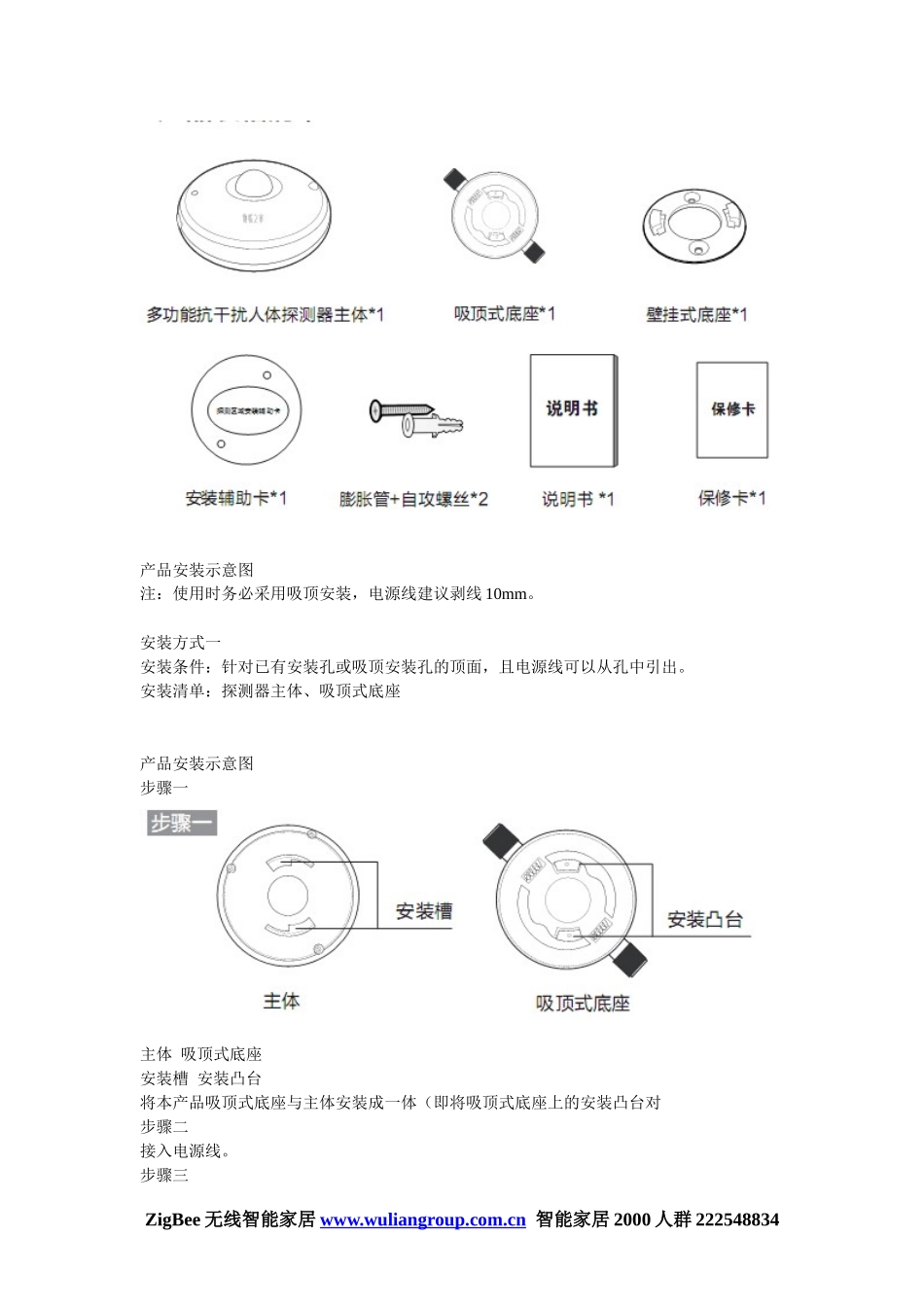

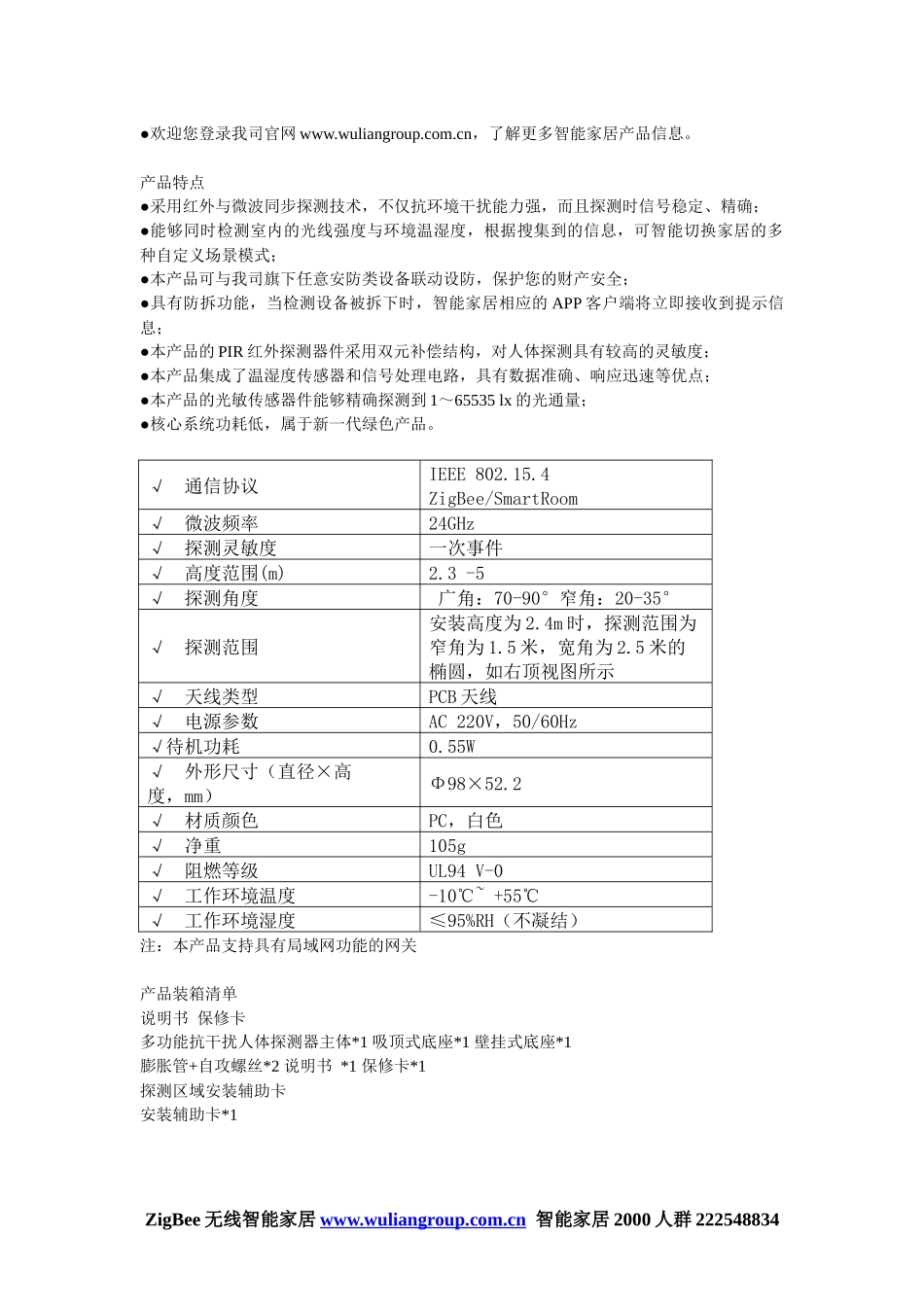

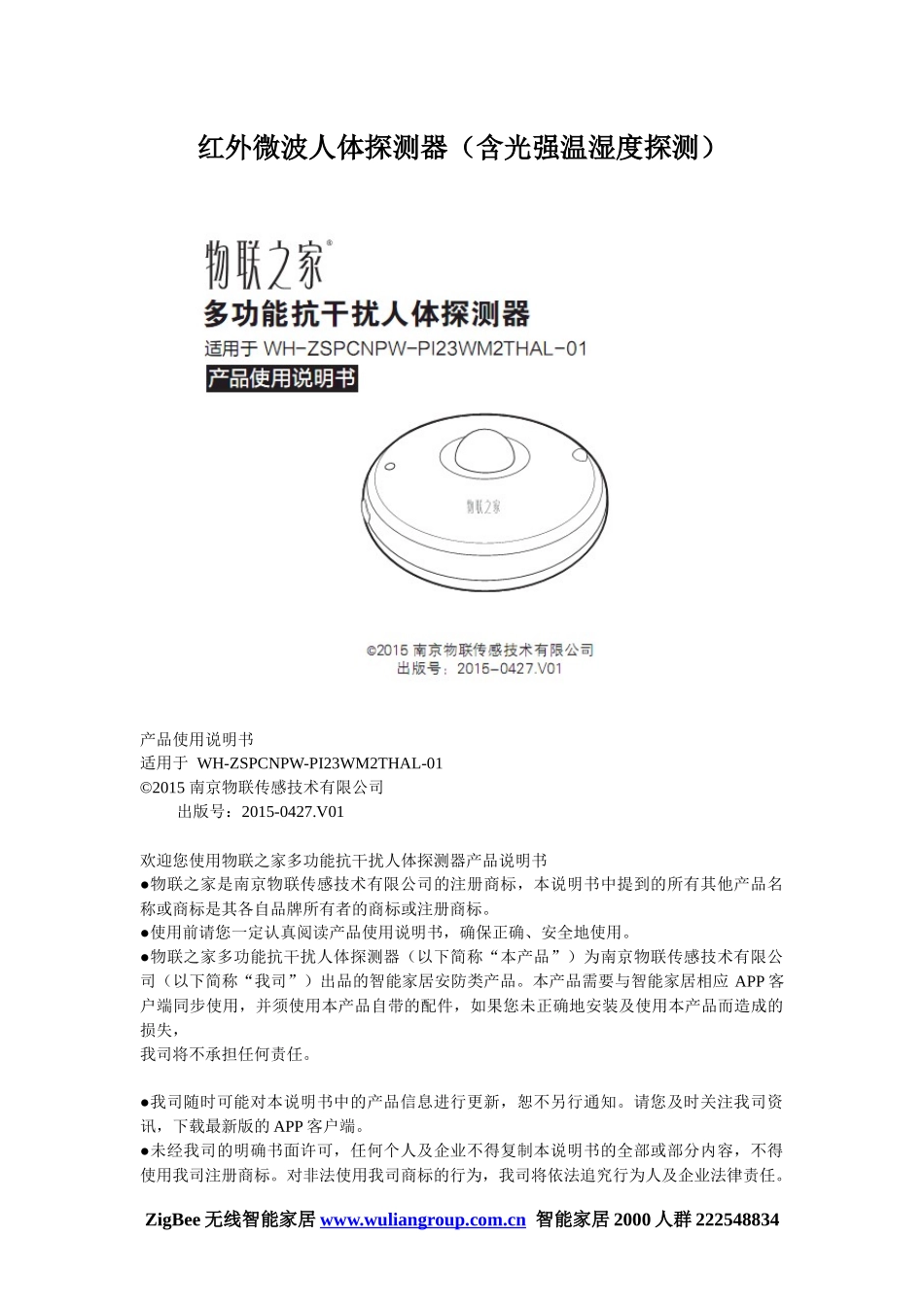

红外微波人体探测器（含光强温湿度探测）产品使用说明书适用于WH-ZSPCNPW-PI23WM2THAL-01©2015南京物联传感技术有限公司出版号：2015-0427.V01欢迎您使用物联之家多功能抗干扰人体探测器产品说明书●物联之家是南京物联传感技术有限公司的注册商标，本说明书中提到的所有其他产品名称或商标是其各自品牌所有者的商标或注册商标。●使用前请您一定认真阅读产品使用说明书，确保正确、安全地使用。●物联之家多功能抗干扰人体探测器（以下简称“本产品”）为南京物联传感技术有限公司（以下简称“我司”）出品的智能家居安防类产品。本产品需要与智能家居相应APP客户端同步使用，并须使用本产品自带的配件，如果您未正确地安装及使用本产品而造成的损失，我司将不承担任何责任。●我司随时可能对本说明书中的产品信息进行更新，恕不另行通知。请您及时关注我司资讯，下载最新版的APP客户端。●未经我司的明确书面许可，任何个人及企业不得复制本说明书的全部或部分内容，不得使用我司注册商标。对非法使用我司商标的行为，我司将依法追究行为人及企业法律责任。ZigBee无线智能家居www.wuliangroup.com.cn智能家居2000人群222548834●欢迎您登录我司官网www.wuliangroup.com.cn，了解更多智能家居产品信息。产品特点●采用红外与微波同步探测技术，不仅抗环境干扰能力强，而且探测时信号稳定、精确；●能够同时检测室内的光线强度与环境温湿度，根据搜集到的信息，可智能切换家居的多种自定义场景模式；●本产品可与我司旗下任意安防类设备联动设防，保护您的财产安全；●具有防拆功能，当检测设备被拆下时，智能家居相应的APP客户端将立即接收到提示信息；●本产品的PIR红外探测器件采用双元补偿结构，对人体探测具有较高的灵敏度；●本产品集成了温湿度传感器和信号处理电路，具有数据准确、响应迅速等优点；●本产品的光敏传感器件能够精确探测到1～65535lx的光通量；●核心系统功耗低，属于新一代绿色产品。√通信协议IEEE802.15.4ZigBee/SmartRoom√微波频率24GHz√探测灵敏度一次事件√高度范围(m)2.3-5√探测角度广角：70-90°窄角：20-35°√探测范围安装高度为2.4m时，探测范围为窄角为1.5米，宽角为2.5米的椭圆，如右顶视图所示√天线类型PCB天线√电源参数AC220V，50/60Hz√待机功耗0.55W√外形尺寸（直径×高度，mm）Φ98×52.2√材质颜色PC，白色√净重105g√阻燃等级UL94V-0√工作环境温度-10℃~+55℃√工作环境湿度≤95%RH（不凝结）注：本产品支持具有局域网功能的网关产品装箱清单说明书保修卡多功能抗干扰人体探测器主体*1吸顶式底座*1壁挂式底座*1膨胀管+自攻螺丝*2说明书*1保修卡*1探测区域安装辅助卡安装辅助卡*1ZigBee无线智能家居www.wuliangroup.com.cn智能家居2000人群222548834产品安装示意图注：使用时务必采用吸顶安装，电源线建议剥线10mm。安装方式一安装条件：针对已有安装孔或吸顶安装孔的顶面，且电源线可以从孔中引出。安装清单：探测器主体、吸顶式底座产品安装示意图步骤一主体吸顶式底座安装槽安装凸台将本产品吸顶式底座与主体安装成一体（即将吸顶式底座上的安装凸台对步骤二接入电源线。步骤三ZigBee无线智能家居www.wuliangroup.com.cn智能家居2000人群222548834将扭簧拉起后塞入安装孔中，安装完成。注：此图表示安装高度为2.4米时的探测区域面积。（水平长度2.5米，垂直长度1.5米，外围阴影区域为探测区域）安装方式二安装条件：针对顶面不能开吸顶安装孔（约75mm），但可以开小孔，并能引出电源线。安装清单：探测器主体、壁挂式底座、膨胀管、自攻螺丝、安装辅助卡。步骤一产品安装示意图根据探测环境的实际情况，将安装辅助卡放置于顶面（此时本产品为最佳探测角度），在顶面做好标记，用电钻（Ф4mm）在顶面打孔，装入两颗膨胀管。注：此图表示安装高度为2.4米时的探测区域面积。水平长度2.5米，垂直长度1.5米，最顶端为安装辅助卡（中间椭圆面积对应本产品的探测区域）、中间为壁挂式底座及探测器主体，外围阴影区域为探测区域。步骤二ZigBee无线智能家居www.wuliangroup.com.cn智能家居2000人群222548834用自攻螺丝将壁挂式底座固...
