建筑识图200题(V1.1)VIP免费

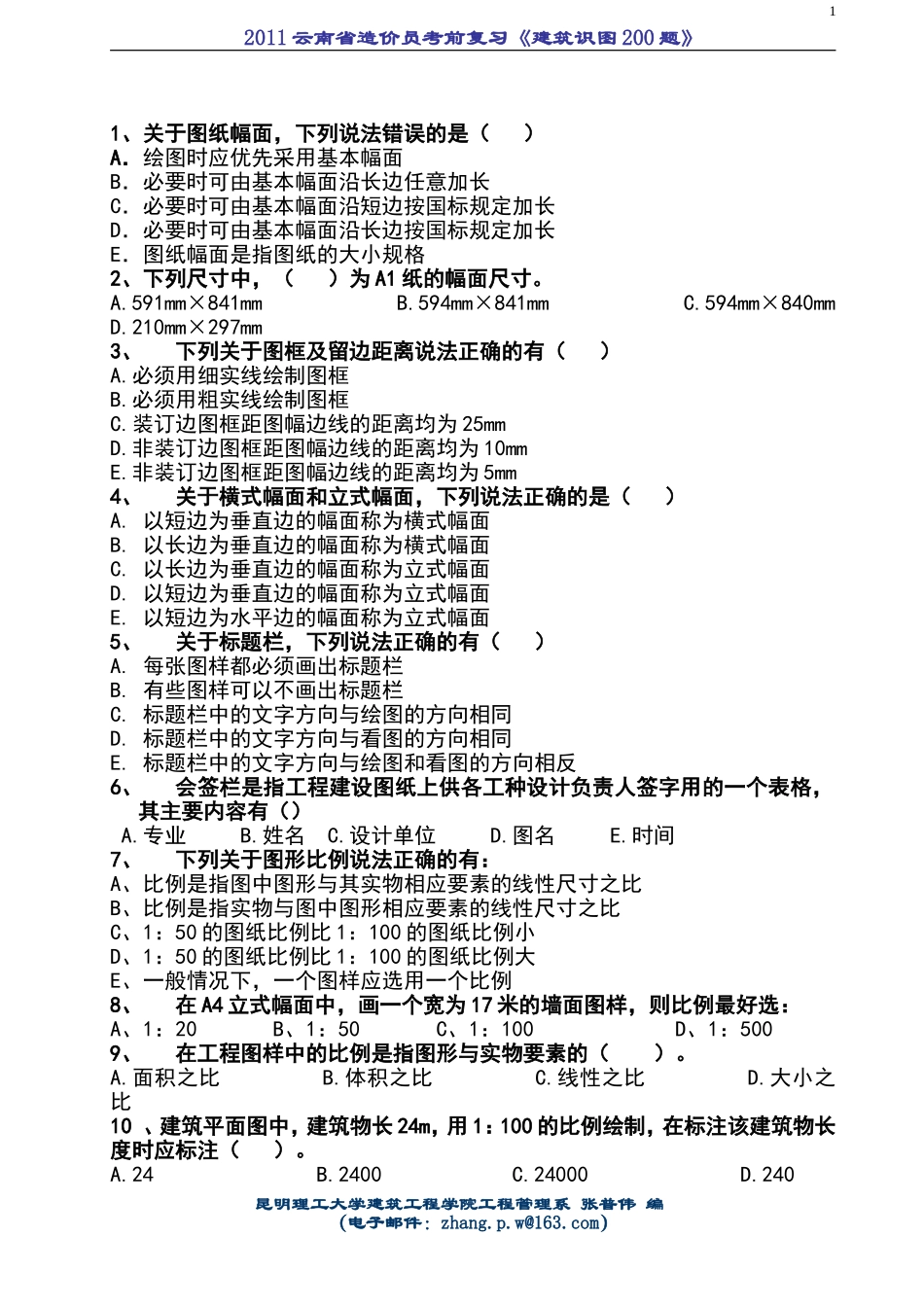

2011云南省造价员考前复习《建筑识图200题》1、关于图纸幅面，下列说法错误的是（）A．绘图时应优先采用基本幅面B．必要时可由基本幅面沿长边任意加长C．必要时可由基本幅面沿短边按国标规定加长D．必要时可由基本幅面沿长边按国标规定加长E．图纸幅面是指图纸的大小规格2、下列尺寸中，（）为A1纸的幅面尺寸。A.591mm×841mmB.594mm×841mmC.594mm×840mmD.210mm×297mm3、下列关于图框及留边距离说法正确的有（）A.必须用细实线绘制图框B.必须用粗实线绘制图框C.装订边图框距图幅边线的距离均为25mmD.非装订边图框距图幅边线的距离均为10mmE.非装订边图框距图幅边线的距离均为5mm4、关于横式幅面和立式幅面，下列说法正确的是（）A.以短边为垂直边的幅面称为横式幅面B.以长边为垂直边的幅面称为横式幅面C.以长边为垂直边的幅面称为立式幅面D.以短边为垂直边的幅面称为立式幅面E.以短边为水平边的幅面称为立式幅面5、关于标题栏，下列说法正确的有（）A.每张图样都必须画出标题栏B.有些图样可以不画出标题栏C.标题栏中的文字方向与绘图的方向相同D.标题栏中的文字方向与看图的方向相同E.标题栏中的文字方向与绘图和看图的方向相反6、会签栏是指工程建设图纸上供各工种设计负责人签字用的一个表格，其主要内容有（）A.专业B.姓名C.设计单位D.图名E.时间7、下列关于图形比例说法正确的有：A、比例是指图中图形与其实物相应要素的线性尺寸之比B、比例是指实物与图中图形相应要素的线性尺寸之比C、1：50的图纸比例比1：100的图纸比例小D、1：50的图纸比例比1：100的图纸比例大E、一般情况下，一个图样应选用一个比例8、在A4立式幅面中，画一个宽为17米的墙面图样，则比例最好选：A、1：20B、1：50C、1：100D、1：5009、在工程图样中的比例是指图形与实物要素的（）。A.面积之比B.体积之比C.线性之比D.大小之比10、建筑平面图中，建筑物长24m，用1：100的比例绘制，在标注该建筑物长度时应标注（）。A.24B.2400C.24000D.240昆明理工大学建筑工程学院工程管理系张普伟编（电子邮件：zhang.p.w@163.com）12011云南省造价员考前复习《建筑识图200题》11、用50：1的比例画图是将实物要素（）画在图纸上。A.放大50倍B.缩小50倍C.随意放大D.随意缩小12、将建筑物缩小或放大后绘成图样，标记1:n表示（），n为大于1的正整数。A.不变比例B.无比例C.缩小比例D.放大比例13、字体的号数即字体的高度（以mm表示），在图纸中，文字字高可选用（）：A、2.5mmB、3mmC、3.5mmD、4mmE、5mm14、下列关于字体的说法正确的是（）：A、汉字应采用长仿宋体B、汉字高度不应小于3.5mmC、数字和字母高度不应小于2.5mmD、汉字的字体宽度一般为字体高度的2/3E、斜体汉字字头向右倾斜，与水平线成75°15、下列关于字体的说法正确的是（）：A、汉字分直体和斜体两种，常用直体B、字母分直体和斜体两种，常用直体C、斜体字子头向左倾斜，与水平线成75°D、数字分直体和斜体两种，常用直体E、斜体字的高度比相应直体字小，宽度与相应直体字相同16、工程制图中的图线按粗细分粗、中、细三种规格，下列关于这三种规格图线的说法正确的有（）：A、每个图样应根据复杂程度与比例大小，先选取粗线宽度b,再确定其他两种线宽B、确定了粗线宽度b，则中线宽度为0.5bC、确定了粗线宽度b，则画建筑剖面图时，剖到的第坪线用加粗线（1.4b）绘制D、确定了粗线宽度b，则细线宽度为0.5bE、确定了粗线宽度b，则细线宽度为0.25b17、粗线宽度b可以取以下数值（）：A、0.25mmB、0.35mmC、0.5mmD、2.0mmE、2.8mm18、下列关于图线应用的说法中，正确的有（）：A、粗实线用于主要可见轮廓线，虚线用于不可见轮廓线B、土方填挖区零点线用中单点长划线C、投影图中剖面图的分界线用波浪线或折断线表示D、总平面图中计划扩建的建筑物、铁路、道路等用中虚线表示E、中心线、对称线、定位轴线用粗双点长划线表示19、下列关于“尺寸注法”基本规则的描述中，正确的有（）：A、建筑物的真实大小应以图样上所注的尺寸数值为依据B、建筑物的真实大小应通过测量图上尺寸大小，再乘以绘图比例尺大小确定C、建筑物的真实大小应通过测量图上尺寸大小，再除以...
