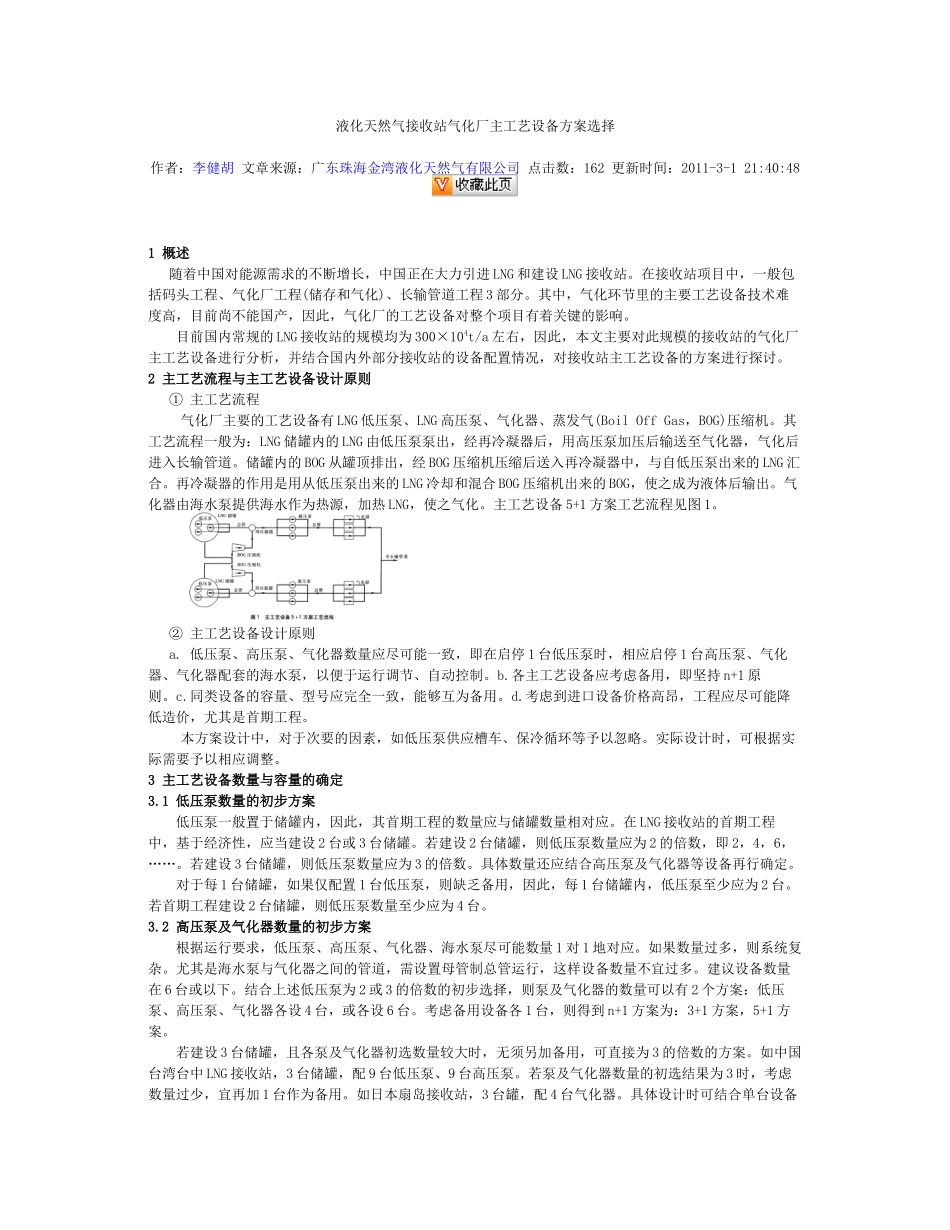

液化天然气接收站气化厂主工艺设备方案选择作者：李健胡文章来源：广东珠海金湾液化天然气有限公司点击数：162更新时间：2011-3-121:40:481概述随着中国对能源需求的不断增长，中国正在大力引进LNG和建设LNG接收站。在接收站项目中，一般包括码头工程、气化厂工程(储存和气化)、长输管道工程3部分。其中，气化环节里的主要工艺设备技术难度高，目前尚不能国产，因此，气化厂的工艺设备对整个项目有着关键的影响。目前国内常规的LNG接收站的规模均为300×104t/a左右，因此，本文主要对此规模的接收站的气化厂主工艺设备进行分析，并结合国内外部分接收站的设备配置情况，对接收站主工艺设备的方案进行探讨。2主工艺流程与主工艺设备设计原则①主工艺流程气化厂主要的工艺设备有LNG低压泵、LNG高压泵、气化器、蒸发气(BoilOffGas，BOG)压缩机。其工艺流程一般为：LNG储罐内的LNG由低压泵泵出，经再冷凝器后，用高压泵加压后输送至气化器，气化后进入长输管道。储罐内的BOG从罐顶排出，经BOG压缩机压缩后送入再冷凝器中，与自低压泵出来的LNG汇合。再冷凝器的作用是用从低压泵出来的LNG冷却和混合BOG压缩机出来的BOG，使之成为液体后输出。气化器由海水泵提供海水作为热源，加热LNG，使之气化。主工艺设备5+1方案工艺流程见图1。②主工艺设备设计原则a.低压泵、高压泵、气化器数量应尽可能一致，即在启停1台低压泵时，相应启停1台高压泵、气化器、气化器配套的海水泵，以便于运行调节、自动控制。b.各主工艺设备应考虑备用，即坚持n+1原则。c.同类设备的容量、型号应完全一致，能够互为备用。d.考虑到进口设备价格高昂，工程应尽可能降低造价，尤其是首期工程。本方案设计中，对于次要的因素，如低压泵供应槽车、保冷循环等予以忽略。实际设计时，可根据实际需要予以相应调整。3主工艺设备数量与容量的确定3.1低压泵数量的初步方案低压泵一般置于储罐内，因此，其首期工程的数量应与储罐数量相对应。在LNG接收站的首期工程中，基于经济性，应当建设2台或3台储罐。若建设2台储罐，则低压泵数量应为2的倍数，即2，4，6，……。若建设3台储罐，则低压泵数量应为3的倍数。具体数量还应结合高压泵及气化器等设备再行确定。对于每1台储罐，如果仅配置1台低压泵，则缺乏备用，因此，每1台储罐内，低压泵至少应为2台。若首期工程建设2台储罐，则低压泵数量至少应为4台。3.2高压泵及气化器数量的初步方案根据运行要求，低压泵、高压泵、气化器、海水泵尽可能数量1对1地对应。如果数量过多，则系统复杂。尤其是海水泵与气化器之间的管道，需设置母管制总管运行，这样设备数量不宜过多。建议设备数量在6台或以下。结合上述低压泵为2或3的倍数的初步选择，则泵及气化器的数量可以有2个方案：低压泵、高压泵、气化器各设4台，或各设6台。考虑备用设备各1台，则得到n+1方案为：3+1方案，5+1方案。若建设3台储罐，且各泵及气化器初选数量较大时，无须另加备用，可直接为3的倍数的方案。如中国台湾台中LNG接收站，3台储罐，配9台低压泵、9台高压泵。若泵及气化器数量的初选结果为3时，考虑数量过少，宜再加1台作为备用。如日本扇岛接收站，3台罐，配4台气化器。具体设计时可结合单台设备容量、气化厂整体情况再进一步选择或修正。3.3单台泵容量的计算泵的容量应根据最大小时流量确定。对于常规的规模为300×104t/a的LNG接收站，泵的平均容量约为342t/h，若最大小时流量量为700t/h，最小连续稳定流量为100t/h，则不同方案的泵的容量计算如下。对于3+1方案，单台泵的最大小时流量为233t/h。低压泵、高压泵、气化器的单台设计容量初步考虑可取250t/h。此时，泵的最小流量为设汁容量的40%，低于泵的稳定工作点，因此，单台泵的设计容量偏大，需要增加泵的数量。对于5+1方案，单台泵的最大小时流量为140t/h。低压泵、高压泵、气化器的单台设计容量初步考虑可取160t/h。此时，泵的最小流量为设计容量的62.5%，处于泵的稳定工作区。若考虑低压泵另有其他输出时(保冷循环、槽车、槽船等)，则容量宜进一步增大。如中国台湾台中的LNG接收站，低压泵流量为250t/h，高压泵流量仅为100t/h。3.4泵及气化器的最终选择...
