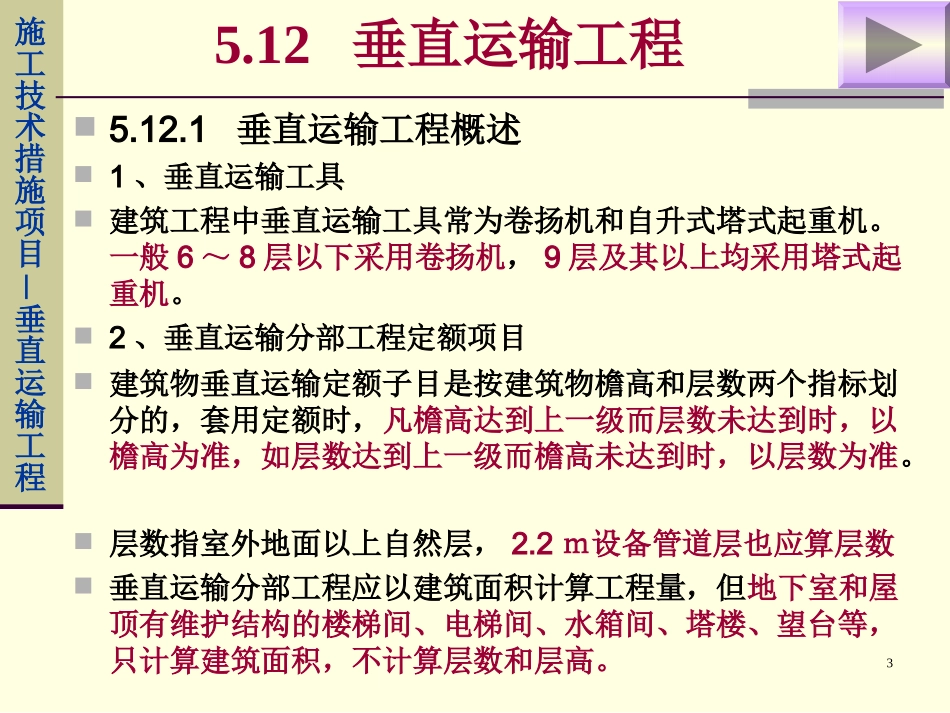

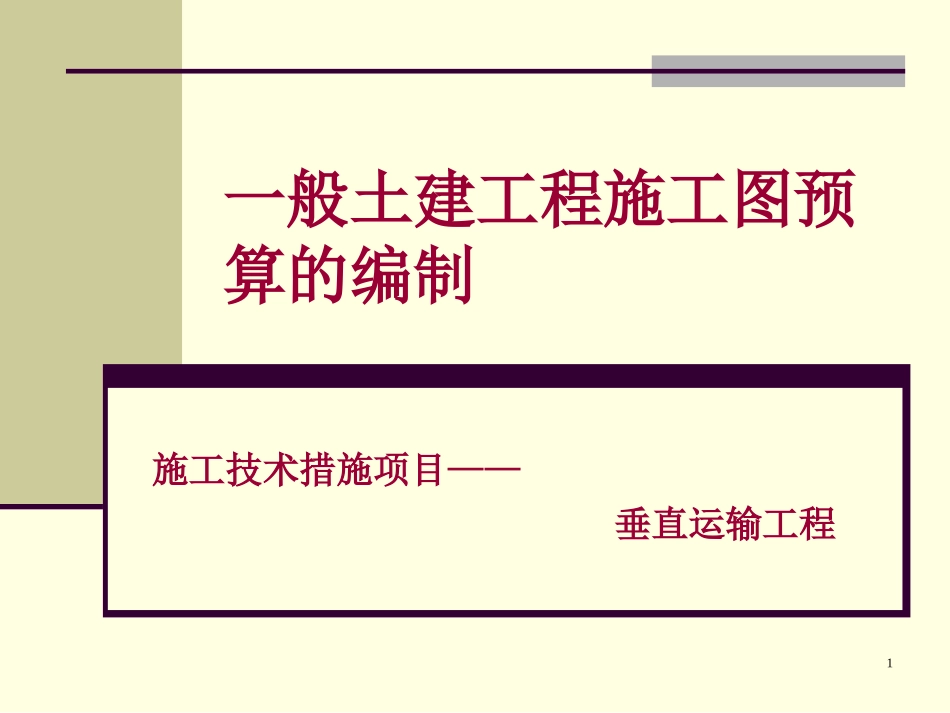

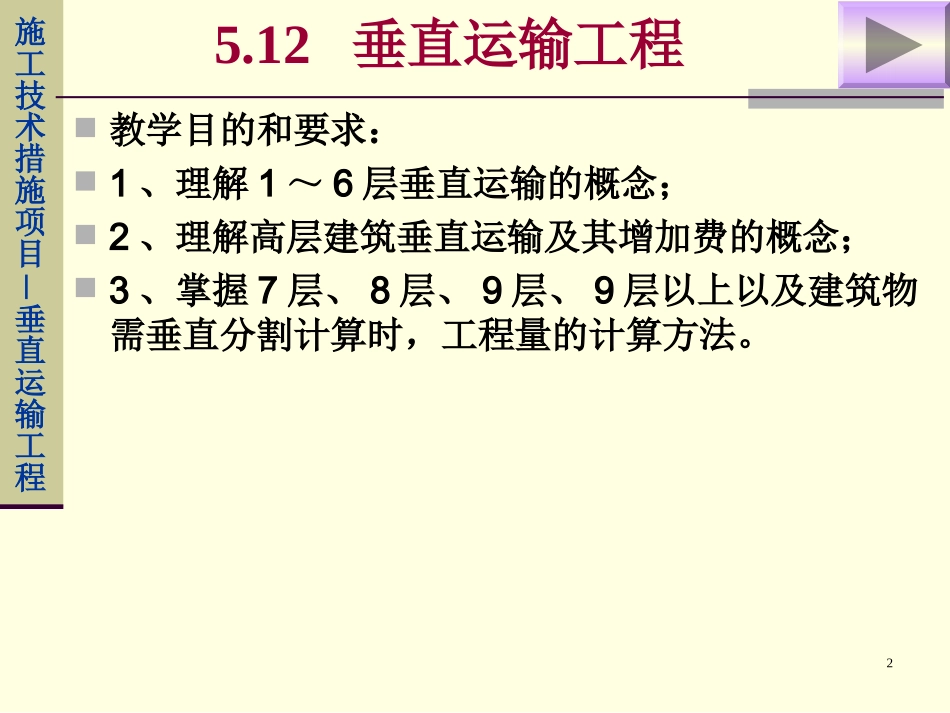

1一般土建工程施工图预算的编制施工技术措施项目——垂直运输工程施工技术措施项目－垂直运输工程25.12垂直运输工程教学目的和要求：1、理解1～6层垂直运输的概念；2、理解高层建筑垂直运输及其增加费的概念；3、掌握7层、8层、9层、9层以上以及建筑物需垂直分割计算时，工程量的计算方法。施工技术措施项目－垂直运输工程35.12垂直运输工程5.12.1垂直运输工程概述1、垂直运输工具建筑工程中垂直运输工具常为卷扬机和自升式塔式起重机。一般6～8层以下采用卷扬机，9层及其以上均采用塔式起重机。2、垂直运输分部工程定额项目建筑物垂直运输定额子目是按建筑物檐高和层数两个指标划分的，套用定额时，凡檐高达到上一级而层数未达到时，以檐高为准，如层数达到上一级而檐高未达到时，以层数为准。层数指室外地面以上自然层，2.2ｍ设备管道层也应算层数垂直运输分部工程应以建筑面积计算工程量，但地下室和屋顶有维护结构的楼梯间、电梯间、水箱间、塔楼、望台等，只计算建筑面积，不计算层数和层高。施工技术措施项目－垂直运输工程45.12垂直运输工程5.12.2垂直运输工程计算规则建筑物垂直运输工程的工程量按建筑面积计算。包括计算建筑面积的范围和高2.2ｍ设备管道层的面积。5.12.31～6层建筑物垂直运输凡建筑物层数在6层及其以下，或建筑物檐高在20ｍ以下者，应按6层及其以下建筑面积计算工程量，包括地下室和屋顶水箱楼梯间等建筑面积。5.12.4高层建筑垂直运输及增加费凡建筑物在6层以上或檐高超过20ｍ以上者，均应计取高层建筑垂直运输及增加费。但9层及其以上（檐高28m以上）的高层建筑垂直运输及增加费，还包括1～6层（檐高20m以内）的垂直运输费。因而套用9层及以上高层建筑垂直运输及增加费后，不应再计算1～6层建筑物垂直运输增加费。施工技术措施项目－垂直运输工程55.12高层建筑垂直运输及增加费1、计算规则当建筑物檐高超过20ｍ以上时，以建筑物檐高与20ｍ之差，除以3.3为层数，余数不计，累计计算建筑面积。应注意的是，除以3.3所得的层数应为计算层数，不是建筑物实际层数。【示例】某建筑物9层，檐口高度38m，每层建筑面积为600m2，试计算该工程脚手架超高增加费。【解】1）计算折算层数（38－20）÷3.3＝5.45层，故按5个超高层计算工程量余数3.3×0.45＝1.5＜3.3m，则舍去不计2）工程量：S＝600×5＝3000m23）计算费用：A12－5C＝30×6500.10＝186003.00元施工技术措施项目－垂直运输工程65.12高层建筑垂直运输及增加费2、当上层建筑面积小于下一层建筑面积的50％时，应垂直分割为两部分计算。层数高的范围内，若干层建筑面积相加，套用相应高檐口定额；层数低的范围内，若干层建筑面积相加，套用相应高檐口定额。3、当建筑物在6层（或檐高20m）以上每层建筑面积不同，又不符合垂直分割计算条件时，应先将檐高20m以上实际层数的建筑面积除以实际层数得到算术平均值建筑面积，再乘以建筑物檐高与20m之差除3.3后得到的折算层数，计算工程量。施工技术措施项目－垂直运输工程75.12高层建筑垂直运输及增加费【示例】某建筑物20层部分檐口高度为63m；18层部分檐口高度为50m；15层部分檐口高度为36m。建筑面积分别为：7～15层每层1000m2；16～18层每层800m2；19～20层每层300m2。试计算该工程垂直运输及增加费。【解】1、确定建筑物三个不同标高的建筑面积是否垂直分割檐口高度50m～63m间：300÷800＝0.375＜50％应垂直分割成两部分7～20层|檐高63m|建筑面积300m27～18层|檐高50m|建筑面积16～18层为800－300＝500m2，7～15层为1000－300＝700m2。施工技术措施项目－垂直运输工程85.12高层建筑垂直运输及增加费【示例】某建筑物20层部分檐口高度为63m；18层部分檐口高度为50m；15层部分檐口高度为36m。建筑面积分别为：7～15层每层1000m2；16～18层每层800m2；19～20层每层300m2。试计算该工程垂直运输及增加费。【解】1、确定建筑物三个不同标高的建筑面积是否垂直分割檐口高度36m～50m间：800÷1000＝0.8＞50％不应垂直分割计算，应按7～18层，檐高50m计算。2、超高增加费的计算（1）7～20层，檐...
