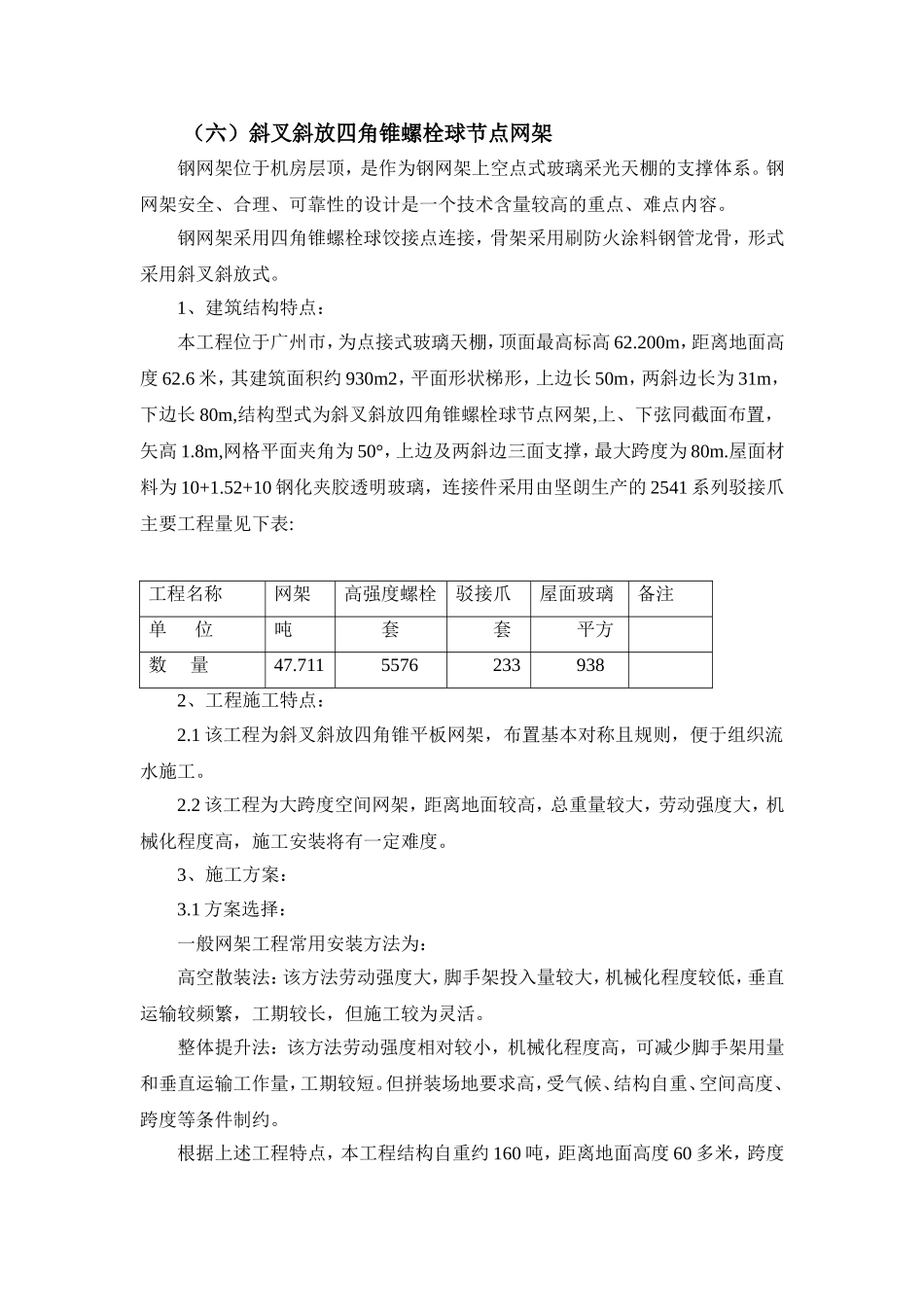

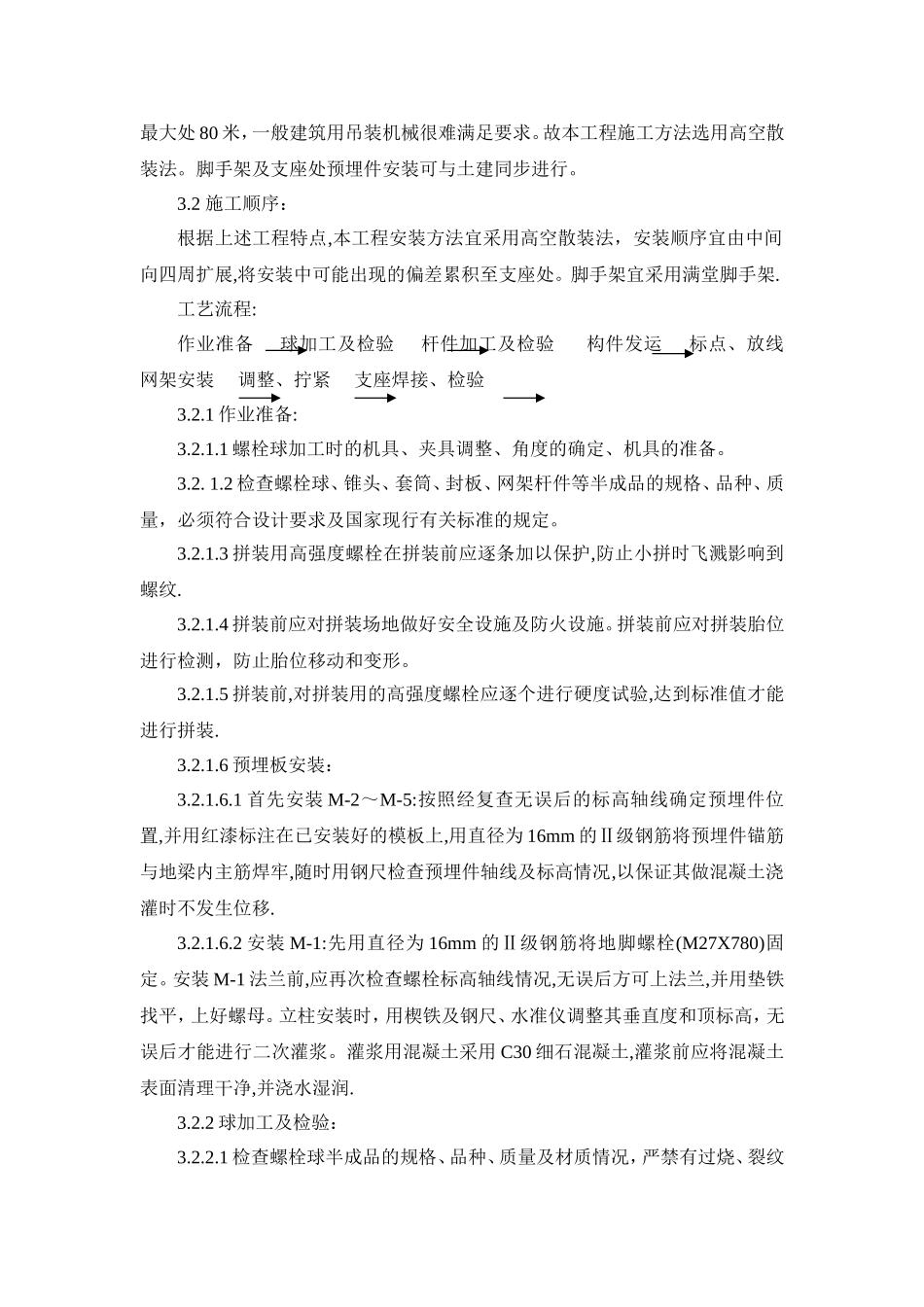

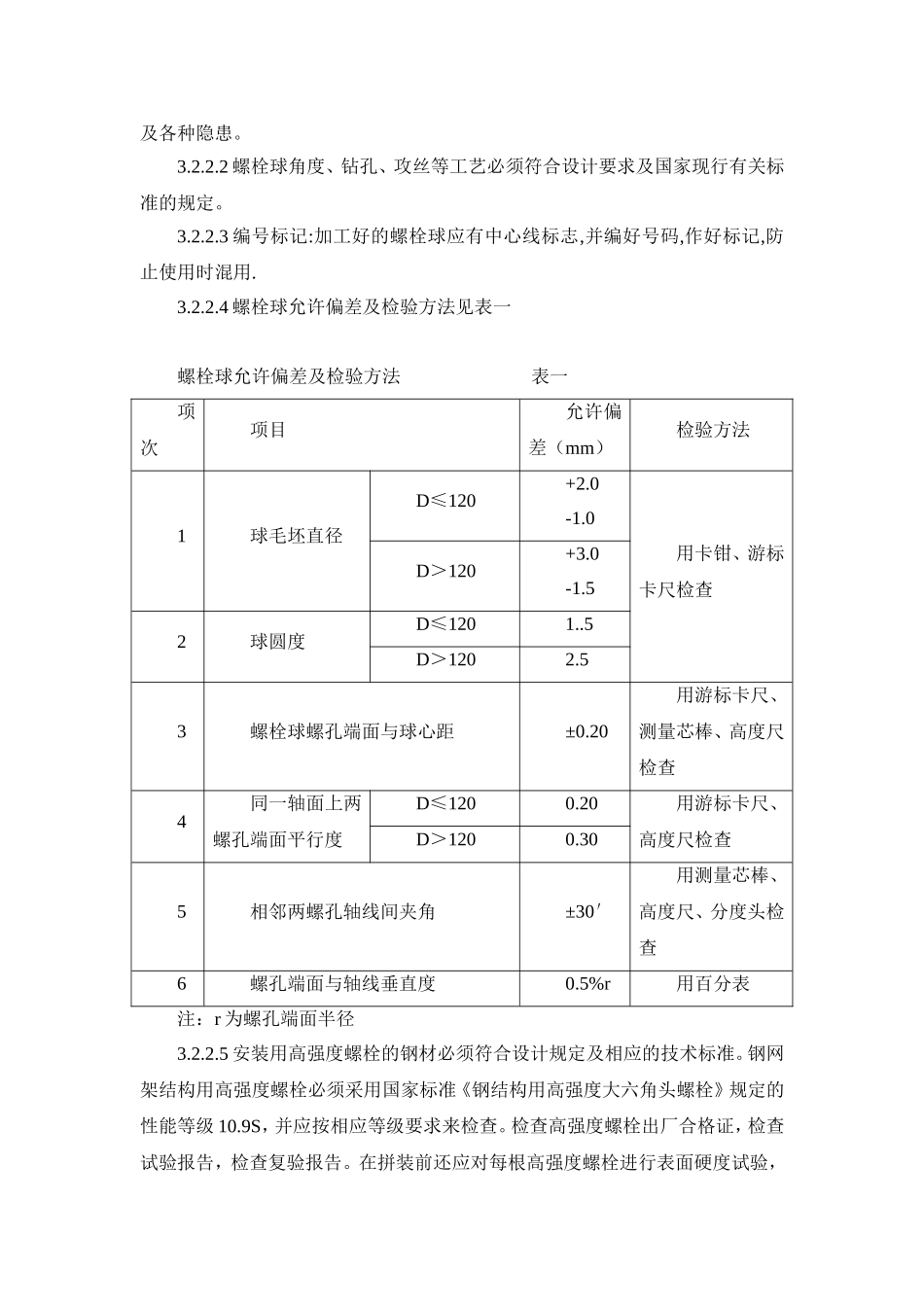

（六）斜叉斜放四角锥螺栓球节点网架钢网架位于机房层顶，是作为钢网架上空点式玻璃采光天棚的支撑体系。钢网架安全、合理、可靠性的设计是一个技术含量较高的重点、难点内容。钢网架采用四角锥螺栓球饺接点连接，骨架采用刷防火涂料钢管龙骨，形式采用斜叉斜放式。1、建筑结构特点：本工程位于广州市，为点接式玻璃天棚，顶面最高标高62.200m，距离地面高度62.6米，其建筑面积约930m2，平面形状梯形，上边长50m，两斜边长为31m，下边长80m,结构型式为斜叉斜放四角锥螺栓球节点网架,上、下弦同截面布置，矢高1.8m,网格平面夹角为50°，上边及两斜边三面支撑，最大跨度为80m.屋面材料为10+1.52+10钢化夹胶透明玻璃，连接件采用由坚朗生产的2541系列驳接爪主要工程量见下表:工程名称网架高强度螺栓驳接爪屋面玻璃备注单位吨套套平方数量47.71155762339382、工程施工特点：2.1该工程为斜叉斜放四角锥平板网架，布置基本对称且规则，便于组织流水施工。2.2该工程为大跨度空间网架，距离地面较高，总重量较大，劳动强度大，机械化程度高，施工安装将有一定难度。3、施工方案：3.1方案选择：一般网架工程常用安装方法为：高空散装法：该方法劳动强度大，脚手架投入量较大，机械化程度较低，垂直运输较频繁，工期较长，但施工较为灵活。整体提升法：该方法劳动强度相对较小，机械化程度高，可减少脚手架用量和垂直运输工作量，工期较短。但拼装场地要求高，受气候、结构自重、空间高度、跨度等条件制约。根据上述工程特点，本工程结构自重约160吨，距离地面高度60多米，跨度最大处80米，一般建筑用吊装机械很难满足要求。故本工程施工方法选用高空散装法。脚手架及支座处预埋件安装可与土建同步进行。3.2施工顺序：根据上述工程特点,本工程安装方法宜采用高空散装法，安装顺序宜由中间向四周扩展,将安装中可能出现的偏差累积至支座处。脚手架宜采用满堂脚手架.工艺流程:作业准备球加工及检验杆件加工及检验构件发运标点、放线网架安装调整、拧紧支座焊接、检验3.2.1作业准备:3.2.1.1螺栓球加工时的机具、夹具调整、角度的确定、机具的准备。3.2.1.2检查螺栓球、锥头、套筒、封板、网架杆件等半成品的规格、品种、质量，必须符合设计要求及国家现行有关标准的规定。3.2.1.3拼装用高强度螺栓在拼装前应逐条加以保护,防止小拼时飞溅影响到螺纹.3.2.1.4拼装前应对拼装场地做好安全设施及防火设施。拼装前应对拼装胎位进行检测，防止胎位移动和变形。3.2.1.5拼装前,对拼装用的高强度螺栓应逐个进行硬度试验,达到标准值才能进行拼装.3.2.1.6预埋板安装：3.2.1.6.1首先安装M-2～M-5:按照经复查无误后的标高轴线确定预埋件位置,并用红漆标注在已安装好的模板上,用直径为16mm的Ⅱ级钢筋将预埋件锚筋与地梁内主筋焊牢,随时用钢尺检查预埋件轴线及标高情况,以保证其做混凝土浇灌时不发生位移.3.2.1.6.2安装M-1:先用直径为16mm的Ⅱ级钢筋将地脚螺栓(M27X780)固定。安装M-1法兰前,应再次检查螺栓标高轴线情况,无误后方可上法兰,并用垫铁找平，上好螺母。立柱安装时，用楔铁及钢尺、水准仪调整其垂直度和顶标高，无误后才能进行二次灌浆。灌浆用混凝土采用C30细石混凝土,灌浆前应将混凝土表面清理干净,并浇水湿润.3.2.2球加工及检验：3.2.2.1检查螺栓球半成品的规格、品种、质量及材质情况，严禁有过烧、裂纹及各种隐患。3.2.2.2螺栓球角度、钻孔、攻丝等工艺必须符合设计要求及国家现行有关标准的规定。3.2.2.3编号标记:加工好的螺栓球应有中心线标志,并编好号码,作好标记,防止使用时混用.3.2.2.4螺栓球允许偏差及检验方法见表一螺栓球允许偏差及检验方法表一项次项目允许偏差（mm）检验方法1球毛坯直径D≤120+2.0-1.0用卡钳、游标卡尺检查D＞120+3.0-1.52球圆度D≤1201..5D＞1202.53螺栓球螺孔端面与球心距±0.20用游标卡尺、测量芯棒、高度尺检查4同一轴面上两螺孔端面平行度D≤1200.20用游标卡尺、高度尺检查D＞1200.305相邻两螺孔轴线间夹角±30′用测量芯棒、高度尺、分度头检查6螺孔端面与轴线垂直度0.5%r用百分表注：r为螺孔端面半径3.2.2.5安装用高强度螺栓的钢材必须符合设计规定及相应的技术...
