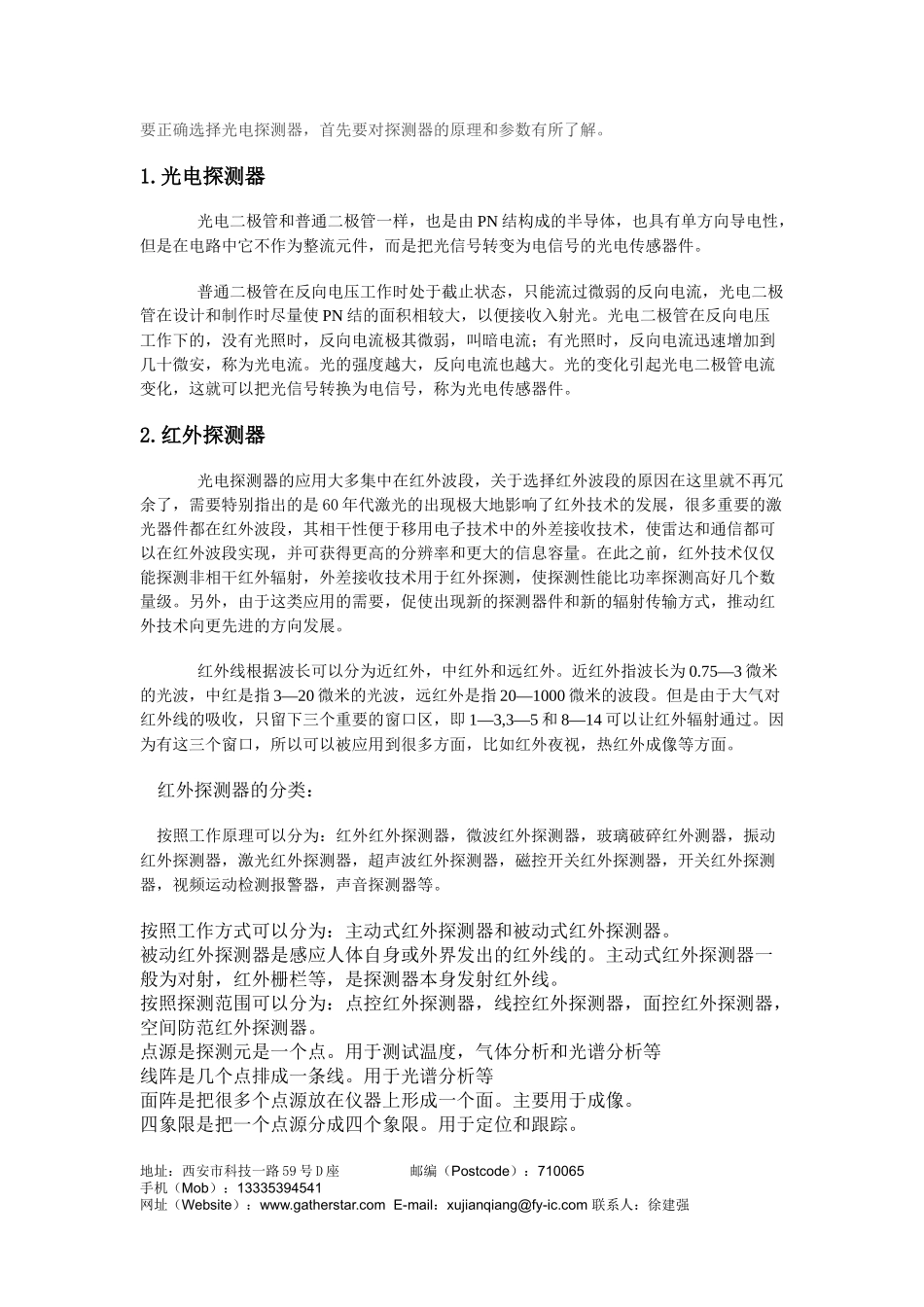

要正确选择光电探测器，首先要对探测器的原理和参数有所了解。1.光电探测器光电二极管和普通二极管一样，也是由PN结构成的半导体，也具有单方向导电性，但是在电路中它不作为整流元件，而是把光信号转变为电信号的光电传感器件。普通二极管在反向电压工作时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相较大，以便接收入射光。光电二极管在反向电压工作下的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增加到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换为电信号，称为光电传感器件。2.红外探测器光电探测器的应用大多集中在红外波段，关于选择红外波段的原因在这里就不再冗余了，需要特别指出的是60年代激光的出现极大地影响了红外技术的发展，很多重要的激光器件都在红外波段，其相干性便于移用电子技术中的外差接收技术，使雷达和通信都可以在红外波段实现，并可获得更高的分辨率和更大的信息容量。在此之前，红外技术仅仅能探测非相干红外辐射，外差接收技术用于红外探测，使探测性能比功率探测高好几个数量级。另外，由于这类应用的需要，促使出现新的探测器件和新的辐射传输方式，推动红外技术向更先进的方向发展。红外线根据波长可以分为近红外，中红外和远红外。近红外指波长为0.75—3微米的光波，中红是指3—20微米的光波，远红外是指20—1000微米的波段。但是由于大气对红外线的吸收，只留下三个重要的窗口区，即1—3,3—5和8—14可以让红外辐射通过。因为有这三个窗口，所以可以被应用到很多方面，比如红外夜视，热红外成像等方面。红外探测器的分类：按照工作原理可以分为：红外红外探测器，微波红外探测器，玻璃破碎红外测器，振动红外探测器，激光红外探测器，超声波红外探测器，磁控开关红外探测器，开关红外探测器，视频运动检测报警器，声音探测器等。按照工作方式可以分为：主动式红外探测器和被动式红外探测器。被动红外探测器是感应人体自身或外界发出的红外线的。主动式红外探测器一般为对射，红外栅栏等，是探测器本身发射红外线。按照探测范围可以分为：点控红外探测器，线控红外探测器，面控红外探测器，空间防范红外探测器。点源是探测元是一个点。用于测试温度，气体分析和光谱分析等线阵是几个点排成一条线。用于光谱分析等面阵是把很多个点源放在仪器上形成一个面。主要用于成像。四象限是把一个点源分成四个象限。用于定位和跟踪。地址：西安市科技一路59号D座邮编（Postcode）：710065手机（Mob）：13335394541网址（Website）：www.gatherstar.comE-mail：xujianqiang@fy-ic.com联系人：徐建强按照制冷方式可以分为：制冷和非制冷。（后面有详细介绍）3.红外探测器的参数与特性响应率：所谓红外探测器的响应率就是其输出电压与输入的红外辐射功率之比。即：R=Us/P。式中R—响应率(V/W)；Us—输出电压(V)；P—红外辐射功率(W)。响应率与光源的相对光谱分布、入射光的方向和偏振性、入射光的强度、辐照的均匀度、器件的温度以及测试线路等有关。因此，在标记响应率时，需要注明测试条件。响应波长范围：红外探测器的响应率与入射辐射的波长有一定的关系，如上图所示：曲线1表示在测量范围内，响应率R与波长λ无关。曲线2表示响应率R与波长λ有一定关系，在测量范围内λp处出现一个响应率的最大值，在λp的短波方面，响应率缓慢下降，而在其长波方面，则响应率快速的下降为零。我们把下降到峰值的一半所在的波长λc叫做“截止波长”，或者叫响应的“长波限”。响应时间：当光入射辐射到光电探测器后或入射辐射遮断后，光电探测器的输出上升到稳定值或下降到照射前的值所需的时间。噪声等效功率(NEP)若投射到探测器上的红外辐射功率所产生的输出电压正好等于探测器本身的噪声电压均方根，这个辐射功率就叫做噪声等效功率(NoiseEquivalencePower)。噪声等效功率是一个可测量的量。地址：西安市科技一路59号D座邮编（Postcode）：710065手机（Mob）：13335394541网址（Website）：www.gatherstar.comE-mail：xujianqiang@fy-...
