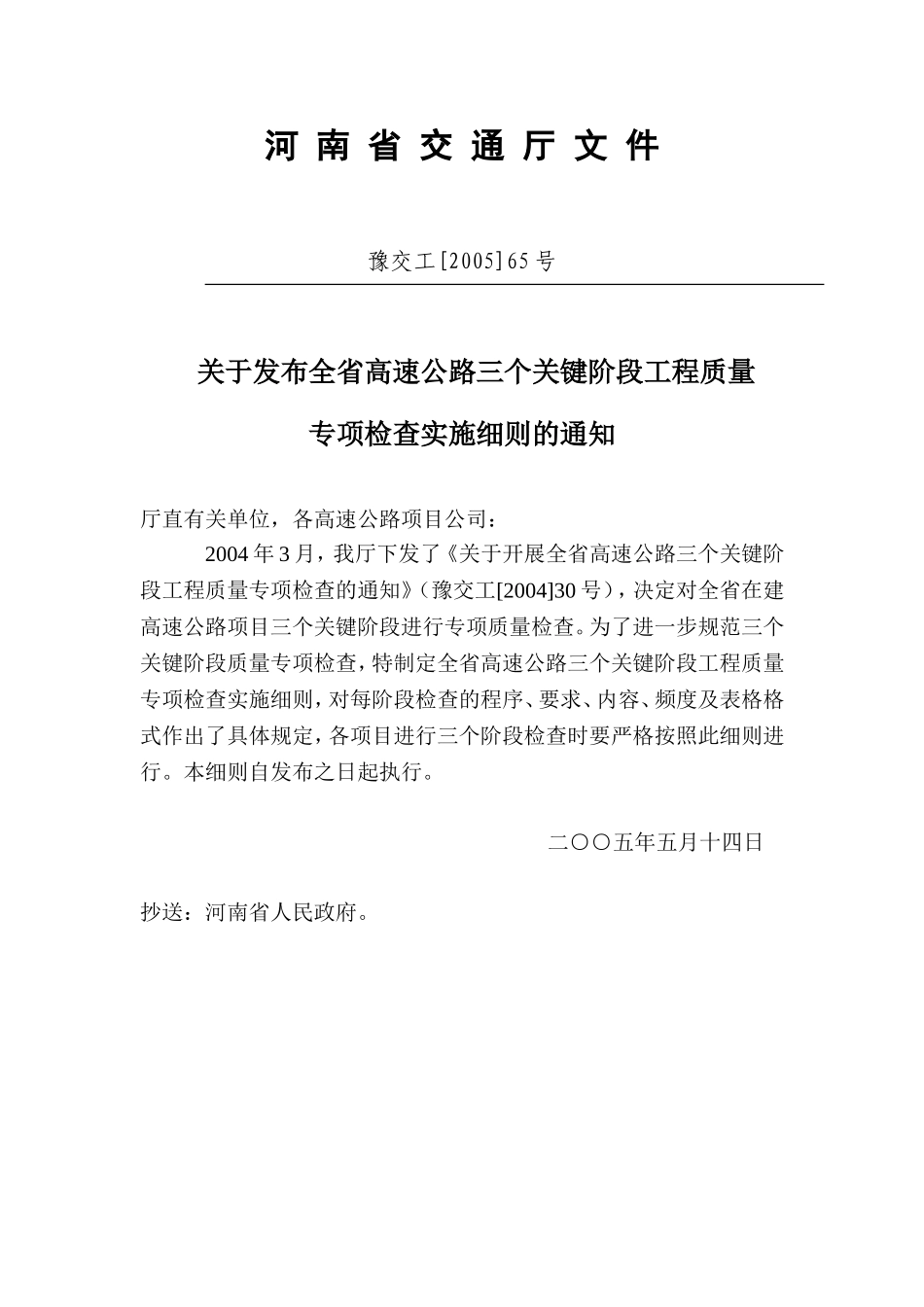

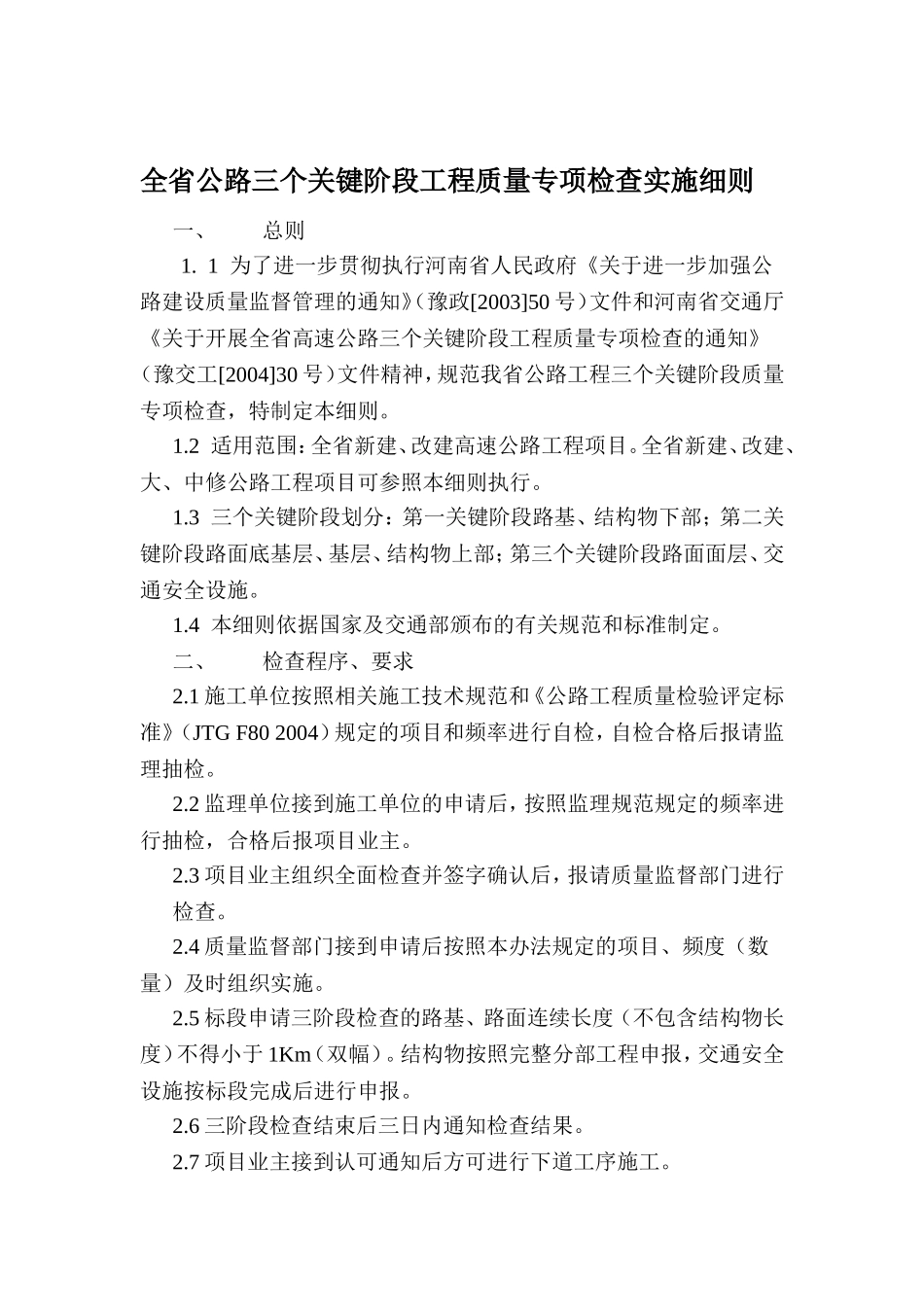

河南省交通厅文件豫交工[2005]65号关于发布全省高速公路三个关键阶段工程质量专项检查实施细则的通知厅直有关单位，各高速公路项目公司：2004年3月，我厅下发了《关于开展全省高速公路三个关键阶段工程质量专项检查的通知》（豫交工[2004]30号），决定对全省在建高速公路项目三个关键阶段进行专项质量检查。为了进一步规范三个关键阶段质量专项检查，特制定全省高速公路三个关键阶段工程质量专项检查实施细则，对每阶段检查的程序、要求、内容、频度及表格格式作出了具体规定，各项目进行三个阶段检查时要严格按照此细则进行。本细则自发布之日起执行。二○○五年五月十四日抄送：河南省人民政府。全省公路三个关键阶段工程质量专项检查实施细则一、总则1.1为了进一步贯彻执行河南省人民政府《关于进一步加强公路建设质量监督管理的通知》（豫政[2003]50号）文件和河南省交通厅《关于开展全省高速公路三个关键阶段工程质量专项检查的通知》（豫交工[2004]30号）文件精神，规范我省公路工程三个关键阶段质量专项检查，特制定本细则。1.2适用范围：全省新建、改建高速公路工程项目。全省新建、改建、大、中修公路工程项目可参照本细则执行。1.3三个关键阶段划分：第一关键阶段路基、结构物下部；第二关键阶段路面底基层、基层、结构物上部；第三个关键阶段路面面层、交通安全设施。1.4本细则依据国家及交通部颁布的有关规范和标准制定。二、检查程序、要求2.1施工单位按照相关施工技术规范和《公路工程质量检验评定标准》（JTGF802004）规定的项目和频率进行自检，自检合格后报请监理抽检。2.2监理单位接到施工单位的申请后，按照监理规范规定的频率进行抽检，合格后报项目业主。2.3项目业主组织全面检查并签字确认后，报请质量监督部门进行检查。2.4质量监督部门接到申请后按照本办法规定的项目、频度（数量）及时组织实施。2.5标段申请三阶段检查的路基、路面连续长度（不包含结构物长度）不得小于1Km（双幅）。结构物按照完整分部工程申报，交通安全设施按标段完成后进行申报。2.6三阶段检查结束后三日内通知检查结果。2.7项目业主接到认可通知后方可进行下道工序施工。三、检查内容及频度第一个关键阶段1.路基上路床对下路床原始施工资料进行严格审查，发现有问题段落进行开挖检查。上路床检测项目项次检查项目检查频度1压实度（%）每1Km测4处,每评定段不少于6处2弯沉（0.01mm）按附录I检查；每1Km测80点3高程（mm）每1Km测4断面4宽度(mm)每1Km测4断面5平整度(mm)每1Km测4处×10尺2.涵洞、通道（抽检总数量的20％）盖板涵、箱涵检测项目项次检查项目检查频度1混凝土强度（MPa）每道10个测区2结构尺寸（mm）每道测6处3涵底流水面高程（mm）每道水准仪检查洞口2处4长度（mm）每道测2处5孔径（mm）每道测3处拱涵检测项目项次检查项目检查频度1混凝土强度（MPa）每道10个测区2结构尺寸（mm）每道测6处3涵底流水面高程（mm）每道水准仪测洞口2处4长度（mm）每道测2处5孔径（mm）每道测3处6砌体平整度（mm）每侧墙2m直尺查5处3.桥梁下部特大桥、大桥抽100％，中桥抽50％，小桥20％。特大桥、大桥少于5个墩台的逐个检查（含5个），10墩台以内抽查总数不少于6个（含10个），多于10个墩台的抽查总数的60％，中、小桥抽查墩台总数的60％。墩、台身实测项目项次检查项目检查频度1混凝土强度（MPa）每墩、台混凝土测2个测区,每评定单元不少于10个测区2断面尺寸（mm）每墩、台测2个点3竖直度或斜度（mm）每墩、台纵、横各测1点4大面积平整度（mm）每墩、台用2m直尺检查4处柱或双壁墩实测项目项次检查项目检查频度1混凝土强度（MPa）每墩、台测2个测区,每评定单元不少于10个测区2相邻间距（mm）每墩、台测1个3竖直度（mm）每墩、台纵、横向各1处4断面尺寸（mm）每墩、台测1个断面注：其它型式的桥梁结构下部的检查项目和频度可参照相关规范、标准和本细则制定。4.隧道衬砌检测项目项次检查项目检查频度1混凝土强度（MPa）中短隧道10个测区，长隧道20个测区2隧道净空(mm)中短隧道测5个断面，长隧道10个断面3隧道宽度（mm）中短隧道测5个断面，长隧道10个断面2衬砌厚度（mm）中短隧道测5个断面，...
