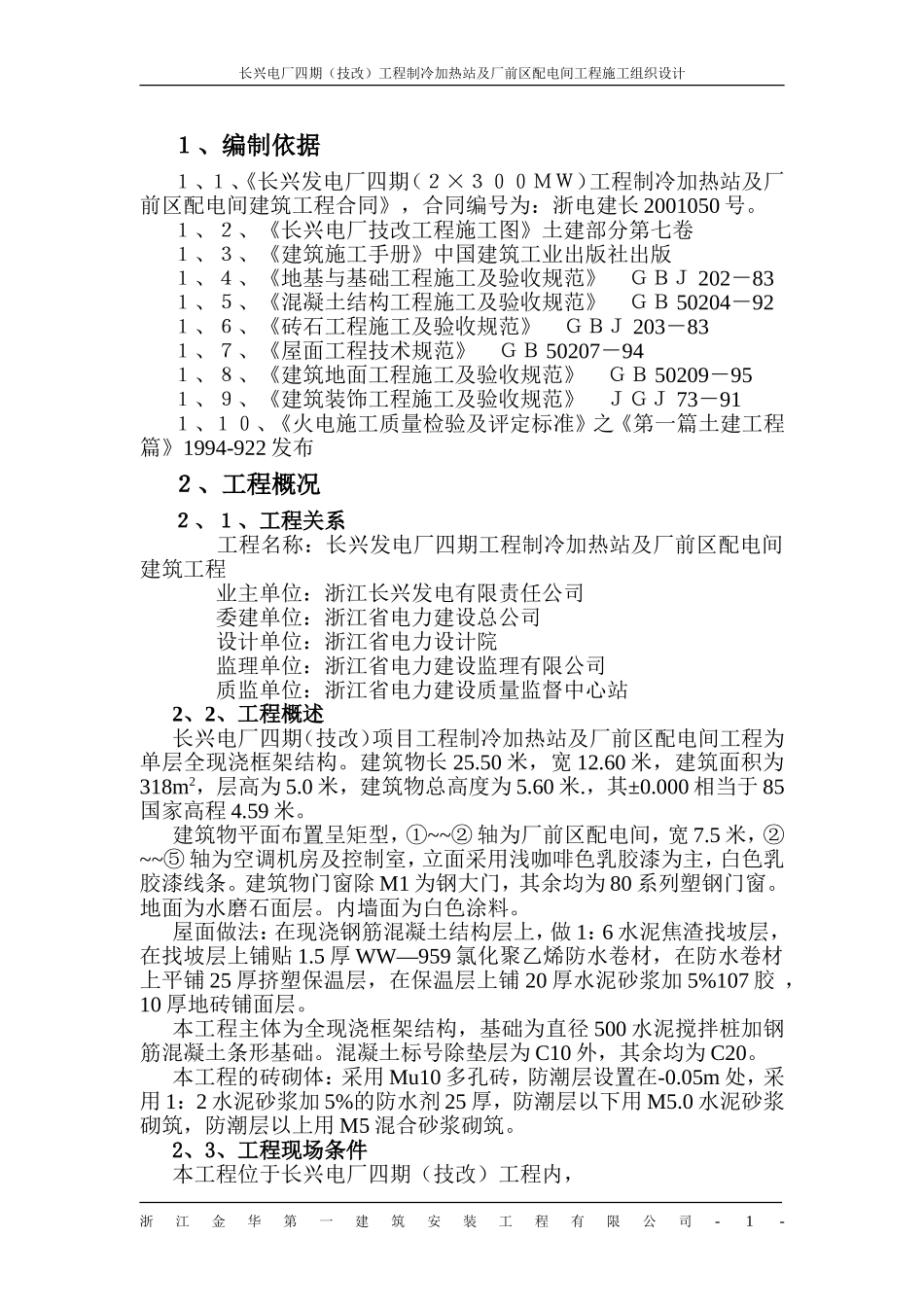

长兴电厂四期（技改）工程制冷加热站及厂前区配电间工程施工组织设计１、编制依据１、１、《长兴发电厂四期（２×３００ＭＷ）工程制冷加热站及厂前区配电间建筑工程合同》，合同编号为：浙电建长2001050号。１、２、《长兴电厂技改工程施工图》土建部分第七卷１、３、《建筑施工手册》中国建筑工业出版社出版１、４、《地基与基础工程施工及验收规范》ＧＢＪ202－83１、５、《混凝土结构工程施工及验收规范》ＧＢ50204－92１、６、《砖石工程施工及验收规范》ＧＢＪ203－83１、７、《屋面工程技术规范》ＧＢ50207－94１、８、《建筑地面工程施工及验收规范》ＧＢ50209－95１、９、《建筑装饰工程施工及验收规范》ＪＧＪ73－91１、１０、《火电施工质量检验及评定标准》之《第一篇土建工程篇》1994-922发布２、工程概况２、１、工程关系工程名称：长兴发电厂四期工程制冷加热站及厂前区配电间建筑工程业主单位：浙江长兴发电有限责任公司委建单位：浙江省电力建设总公司设计单位：浙江省电力设计院监理单位：浙江省电力建设监理有限公司质监单位：浙江省电力建设质量监督中心站2、2、工程概述长兴电厂四期（技改）项目工程制冷加热站及厂前区配电间工程为单层全现浇框架结构。建筑物长25.50米，宽12.60米，建筑面积为318m2，层高为5.0米，建筑物总高度为5.60米.，其±0.000相当于85国家高程4.59米。建筑物平面布置呈矩型，①~~②轴为厂前区配电间，宽7.5米，②~~⑤轴为空调机房及控制室，立面采用浅咖啡色乳胶漆为主，白色乳胶漆线条。建筑物门窗除M1为钢大门，其余均为80系列塑钢门窗。地面为水磨石面层。内墙面为白色涂料。屋面做法：在现浇钢筋混凝土结构层上，做1：6水泥焦渣找坡层，在找坡层上铺贴1.5厚WW—959氯化聚乙烯防水卷材，在防水卷材上平铺25厚挤塑保温层，在保温层上铺20厚水泥砂浆加5%107胶，10厚地砖铺面层。本工程主体为全现浇框架结构，基础为直径500水泥搅拌桩加钢筋混凝土条形基础。混凝土标号除垫层为C10外，其余均为C20。本工程的砖砌体：采用Mu10多孔砖，防潮层设置在-0.05m处，采用1：2水泥砂浆加5%的防水剂25厚，防潮层以下用M5.0水泥砂浆砌筑，防潮层以上用M5混合砂浆砌筑。2、3、工程现场条件本工程位于长兴电厂四期（技改）工程内，浙江金华第一建筑安装工程有限公司-1-长兴电厂四期（技改）工程制冷加热站及厂前区配电间工程施工组织设计2、3、1、施工道路：道路宽畅，交通便利。2、3、2、施工用电：施工电源已从临时#1变电所接至施工现场。2、3、3、施工用水：临时水源总进水管已接至现场，且供水丰富。2、3、4、施工现场：现场开阔，地势平坦，施工所需搭设的临时设施，材料堆场、加工用房等均可满足施工需要。3、主要分部分项工程施工方法3、1、土方工程3、1、1、根据本工程基础形式的特点：直径500水泥搅拌桩加钢筋混凝土条形基础。故采用人工开挖土方。3、1、2、基坑开挖顺序：测量放线→→人工挖土→→挖集水井、设排水沟→→基坑排水等。3、1、3、土方开挖前，根据桩基位置，定出条形基础位置加工作面，再加上放坡，用石灰撒出开挖线（即边线）。3、1、4、挖出的土方堆于基坑南侧及东侧空地，但不得堆于边坡顶上，要距边坡1米以上，防止边坡塌方。3、1、5、在基坑四周设300mm（宽）×300mm（深）排水沟，在西南角设集水井，使地下水渗流到排水沟流到集水井，用φ１００污水泵抽到排水沟内排走。排水工作由专人负责，及时疏通和修整。3、1、6、、基坑开挖完成后，由监理方、委建方、设计院共同进行地基验槽，经验收合格后方可进入下一道工序施工。3、2、基础工程3、2、1、水泥搅拌桩工程由总承包另行委托专业队伍施工3、2、2、为保证工程的施工进度，在土方开挖后，应及时会同有关部门进行桩基交工验收。3、2、3、基础施工顺序：定位放线→→人工挖土→→凿桩头→→铺碎石垫层100厚→→浇C10砼垫层→→条形基础支模→→条形基础绑扎钢筋（验收）→→条形基础砼浇捣→→养护、拆模→→回填土。3、2、3、桩根据设计规定的长度嵌入垫层50，超过部分采用人工凿除。3、2、4、根据垫层面的条形基础边线立模基础模板采用定型木模板，钢管支撑固定。模...
