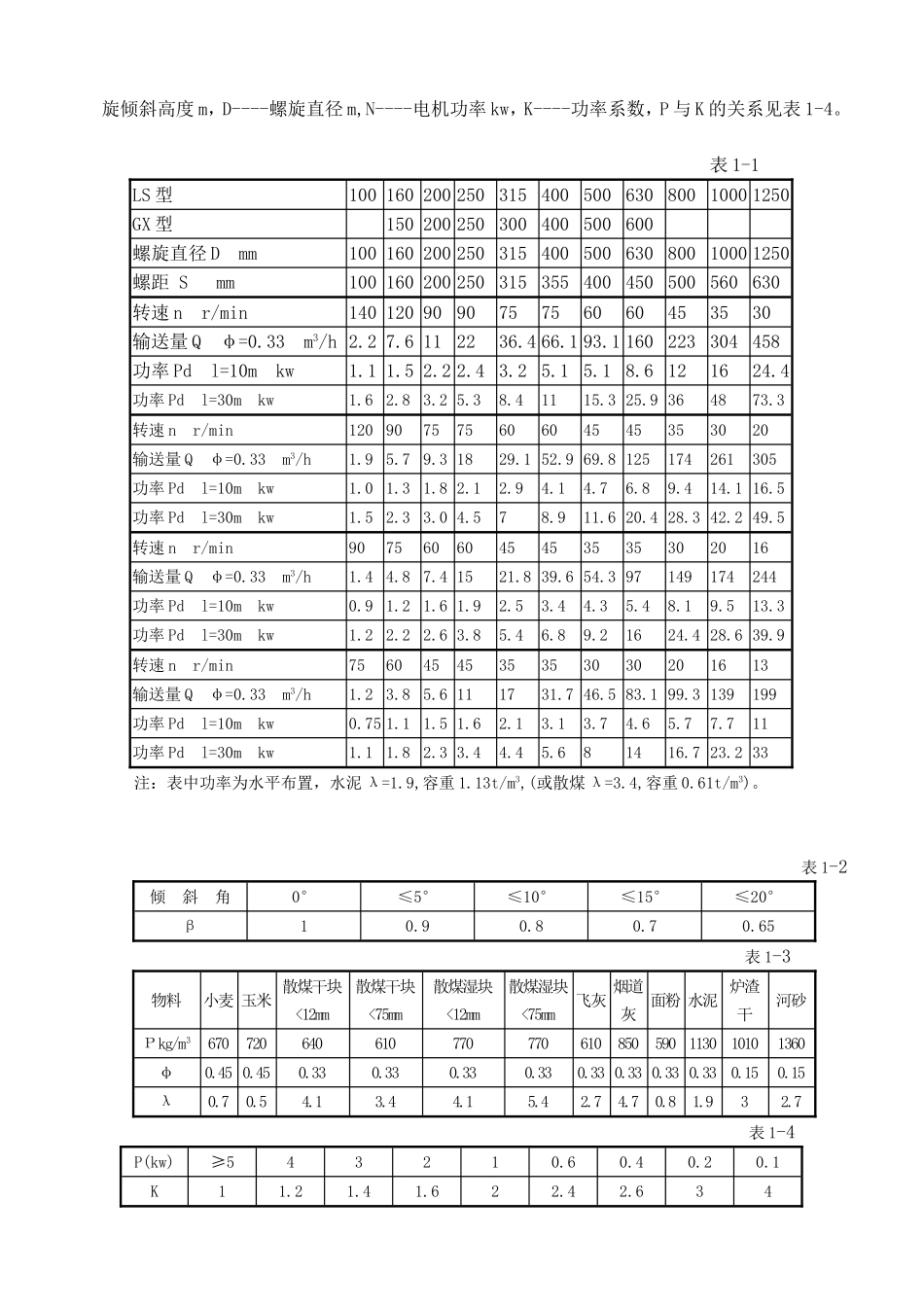

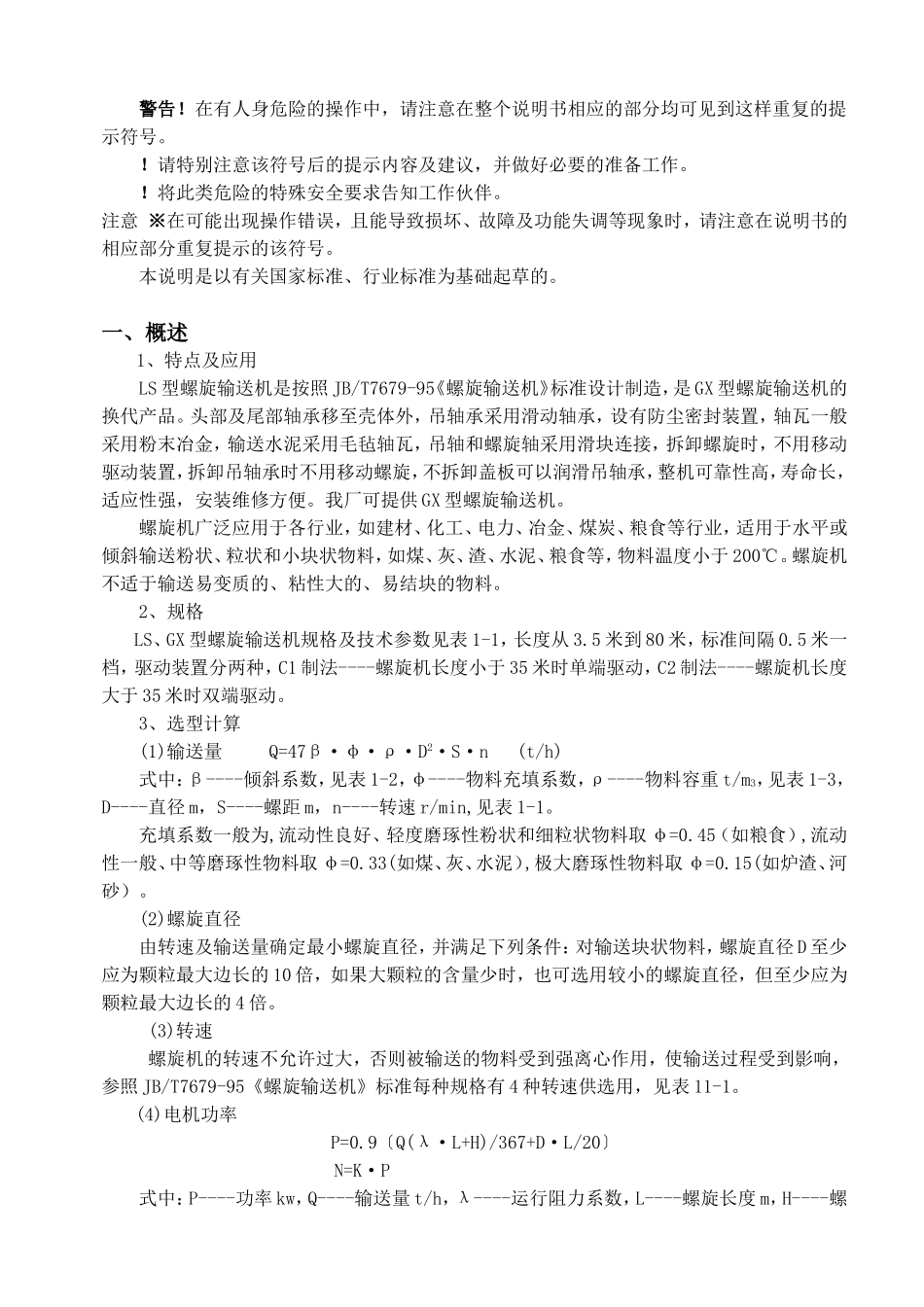

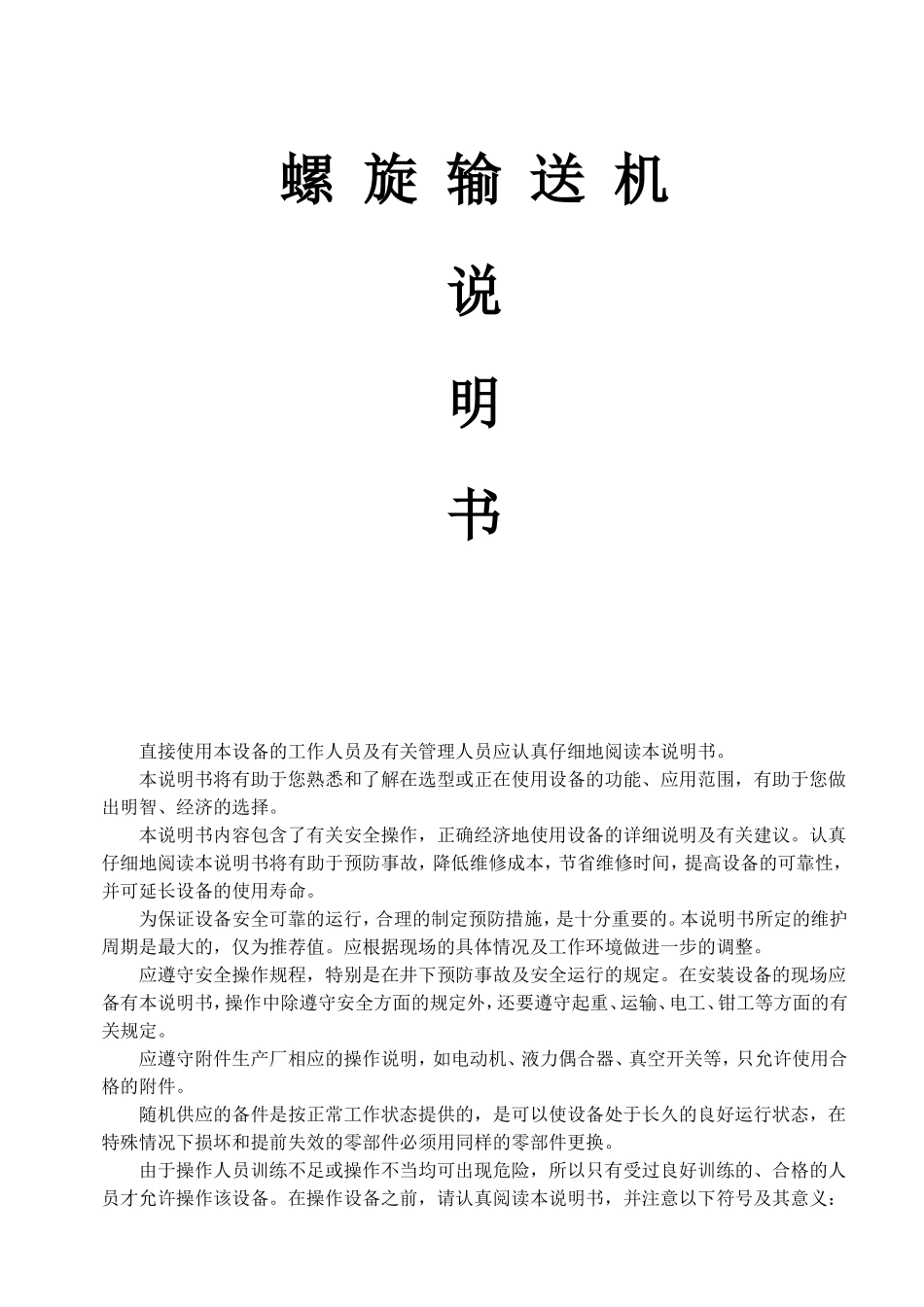

螺旋输送机说明书直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。本说明书将有助于您熟悉和了解在选型或正在使用设备的功能、应用范围，有助于您做出明智、经济的选择。本说明书内容包含了有关安全操作，正确经济地使用设备的详细说明及有关建议。认真仔细地阅读本说明书将有助于预防事故，降低维修成本，节省维修时间，提高设备的可靠性，并可延长设备的使用寿命。为保证设备安全可靠的运行，合理的制定预防措施，是十分重要的。本说明书所定的维护周期是最大的，仅为推荐值。应根据现场的具体情况及工作环境做进一步的调整。应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。在安装设备的现场应备有本说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。应遵守附件生产厂相应的操作说明，如电动机、液力偶合器、真空开关等，只允许使用合格的附件。随机供应的备件是按正常工作状态提供的，是可以使设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作该设备。在操作设备之前，请认真阅读本说明书，并注意以下符号及其意义：警告！在有人身危险的操作中，请注意在整个说明书相应的部分均可见到这样重复的提示符号。！请特别注意该符号后的提示内容及建议，并做好必要的准备工作。！将此类危险的特殊安全要求告知工作伙伴。注意※在可能出现操作错误，且能导致损坏、故障及功能失调等现象时，请注意在说明书的相应部分重复提示的该符号。本说明是以有关国家标准、行业标准为基础起草的。一、概述1、特点及应用LS型螺旋输送机是按照JB/T7679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。我厂可提供GX型螺旋输送机。螺旋机广泛应用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。2、规格LS、GX型螺旋输送机规格及技术参数见表1-1，长度从3.5米到80米，标准间隔0.5米一档，驱动装置分两种，C1制法----螺旋机长度小于35米时单端驱动，C2制法----螺旋机长度大于35米时双端驱动。3、选型计算(1)输送量Q=47β·φ·ρ·D2·S·n(t/h)式中：β----倾斜系数，见表1-2，φ----物料充填系数，ρ----物料容重t/m3，见表1-3，D----直径m，S----螺距m，n----转速r/min,见表1-1。充填系数一般为,流动性良好、轻度磨琢性粉状和细粒状物料取φ=0.45（如粮食）,流动性一般、中等磨琢性物料取φ=0.33(如煤、灰、水泥）,极大磨琢性物料取φ=0.15(如炉渣、河砂）。(2)螺旋直径由转速及输送量确定最小螺旋直径，并满足下列条件：对输送块状物料，螺旋直径D至少应为颗粒最大边长的10倍，如果大颗粒的含量少时，也可选用较小的螺旋直径，但至少应为颗粒最大边长的4倍。(3)转速螺旋机的转速不允许过大，否则被输送的物料受到强离心作用，使输送过程受到影响，参照JB/T7679-95《螺旋输送机》标准每种规格有4种转速供选用，见表11-1。(4)电机功率P=0.9〔Q(λ·L+H)/367+D·L/20〕N=K·P式中：P----功率kw，Q----输送量t/h，λ----运行阻力系数，L----螺旋长度m，H----螺旋倾斜高度m，D----螺旋直径m,N----电机功率kw，K----功率系数，P与K的关系见表1-4。表1-1LS型10016020025031540050063080010001250GX型150200250300400500600螺旋直径Dmm10016020025031540050063080010001250螺距Smm100160200250315355400450500560630转速nr/min140120909075756060453530输送量Qφ=0.33m3/h2.27.6112236.466.193.1160223304458功率Pdl=10mkw1.11.52.22.43.2...
