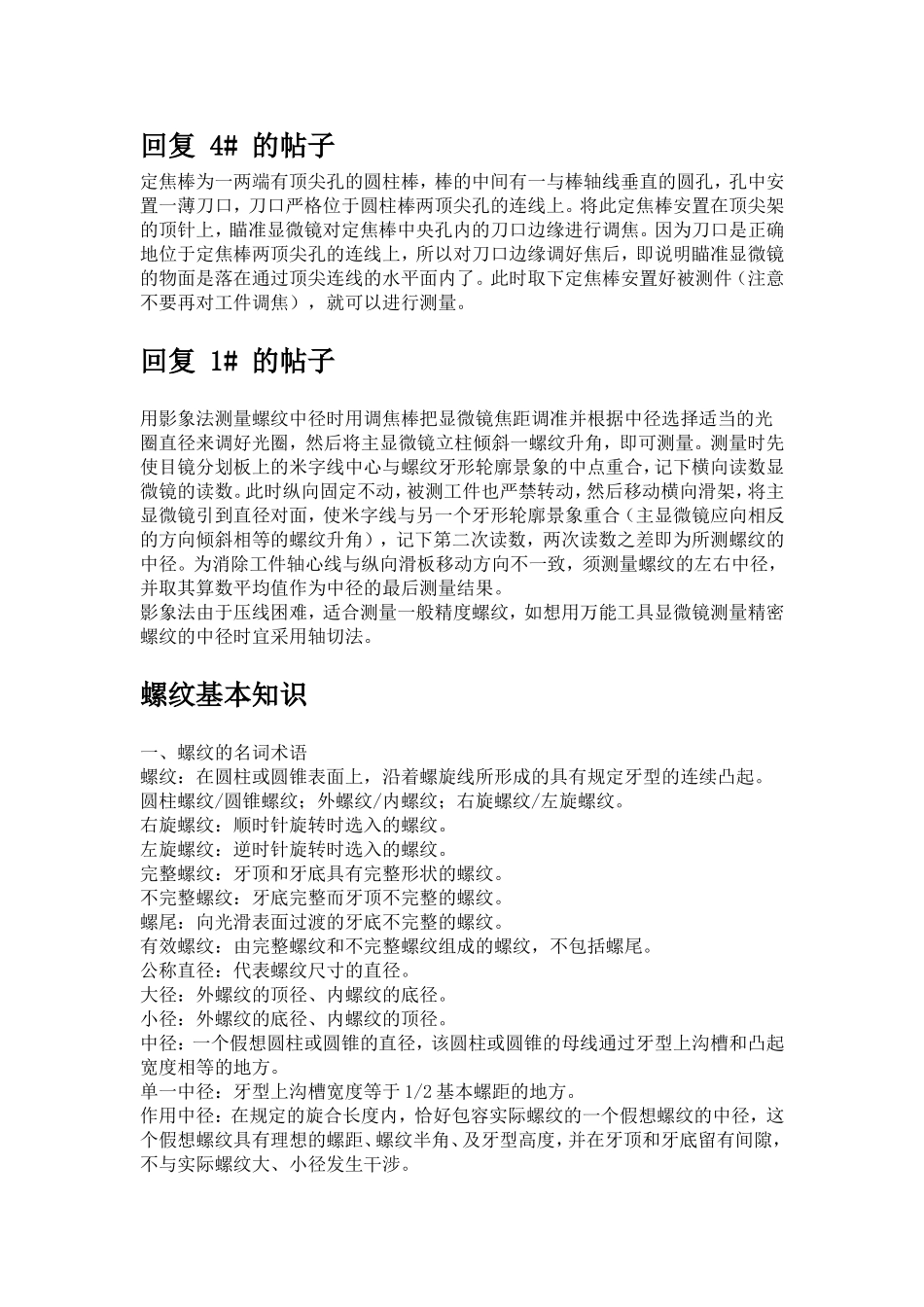

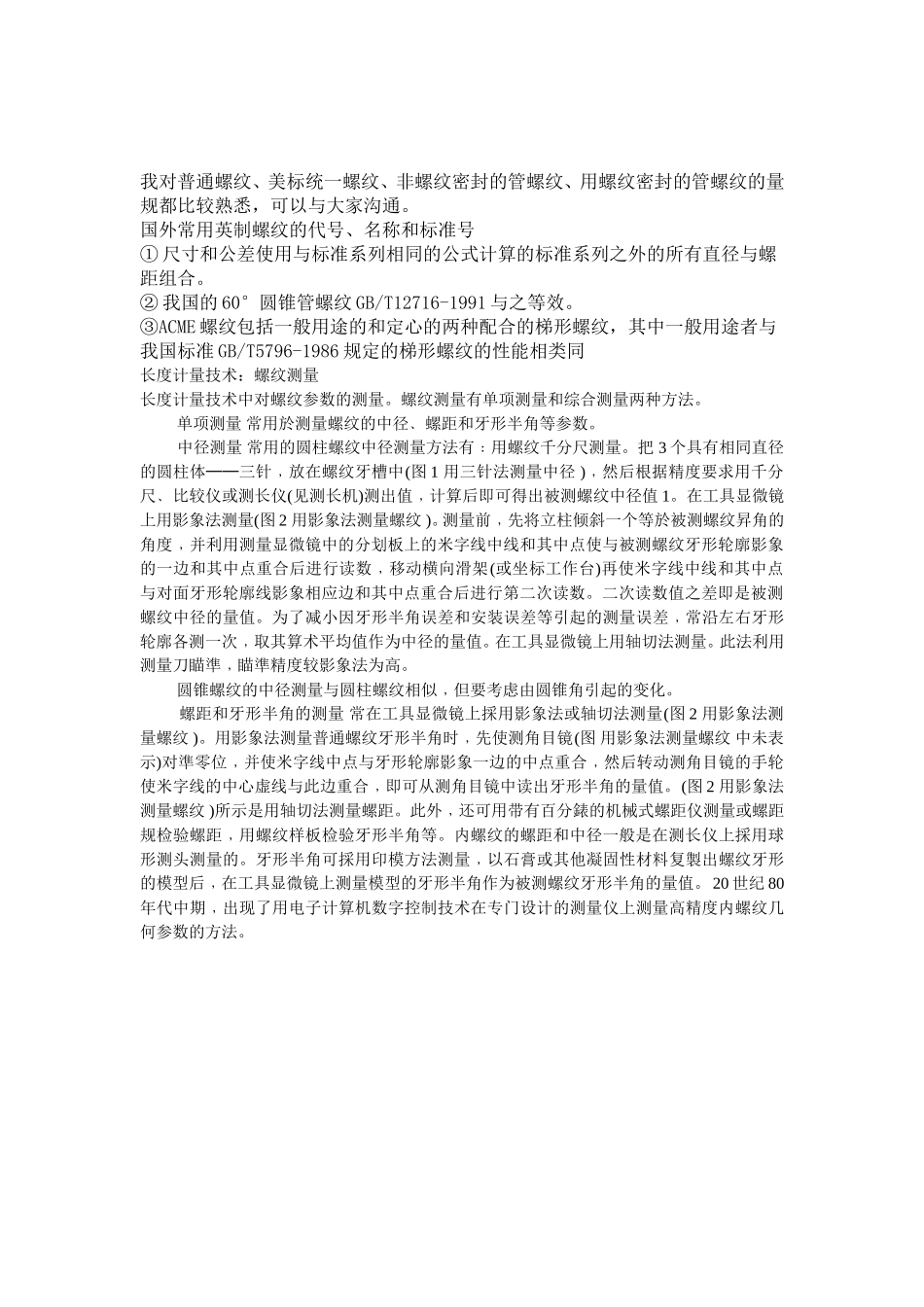

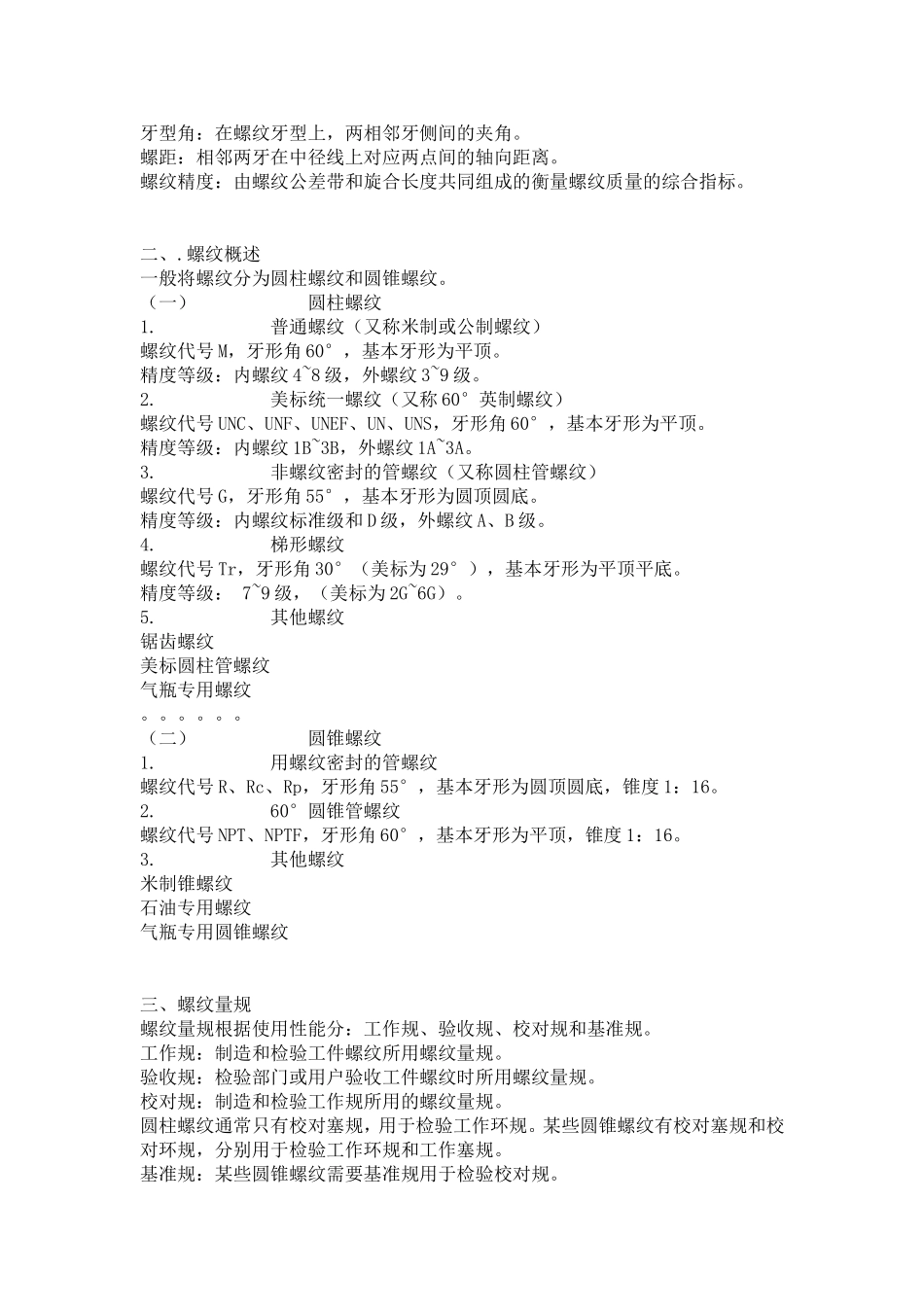

回复4#的帖子定焦棒为一两端有顶尖孔的圆柱棒,棒的中间有一与棒轴线垂直的圆孔,孔中安置一薄刀口,刀口严格位于圆柱棒两顶尖孔的连线上。将此定焦棒安置在顶尖架的顶针上,瞄准显微镜对定焦棒中央孔内的刀口边缘进行调焦。因为刀口是正确地位于定焦棒两顶尖孔的连线上,所以对刀口边缘调好焦后,即说明瞄准显微镜的物面是落在通过顶尖连线的水平面内了。此时取下定焦棒安置好被测件(注意不要再对工件调焦),就可以进行测量。回复1#的帖子用影象法测量螺纹中径时用调焦棒把显微镜焦距调准并根据中径选择适当的光圈直径来调好光圈,然后将主显微镜立柱倾斜一螺纹升角,即可测量。测量时先使目镜分划板上的米字线中心与螺纹牙形轮廓景象的中点重合,记下横向读数显微镜的读数。此时纵向固定不动,被测工件也严禁转动,然后移动横向滑架,将主显微镜引到直径对面,使米字线与另一个牙形轮廓景象重合(主显微镜应向相反的方向倾斜相等的螺纹升角),记下第二次读数,两次读数之差即为所测螺纹的中径。为消除工件轴心线与纵向滑板移动方向不一致,须测量螺纹的左右中径,并取其算数平均值作为中径的最后测量结果。影象法由于压线困难,适合测量一般精度螺纹,如想用万能工具显微镜测量精密螺纹的中径时宜采用轴切法。螺纹基本知识一、螺纹的名词术语螺纹:在圆柱或圆锥表面上,沿着螺旋线所形成的具有规定牙型的连续凸起。圆柱螺纹/圆锥螺纹;外螺纹/内螺纹;右旋螺纹/左旋螺纹。右旋螺纹:顺时针旋转时选入的螺纹。左旋螺纹:逆时针旋转时选入的螺纹。完整螺纹:牙顶和牙底具有完整形状的螺纹。不完整螺纹:牙底完整而牙顶不完整的螺纹。螺尾:向光滑表面过渡的牙底不完整的螺纹。有效螺纹:由完整螺纹和不完整螺纹组成的螺纹,不包括螺尾。公称直径:代表螺纹尺寸的直径。大径:外螺纹的顶径、内螺纹的底径。小径:外螺纹的底径、内螺纹的顶径。中径:一个假想圆柱或圆锥的直径,该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。单一中径:牙型上沟槽宽度等于1/2基本螺距的地方。作用中径:在规定的旋合长度内,恰好包容实际螺纹的一个假想螺纹的中径,这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度,并在牙顶和牙底留有间隙,不与实际螺纹大、小径发生干涉。牙型角:在螺纹牙型上,两相邻牙侧间的夹角。螺距:相邻两牙在中径线上对应两点间的轴向距离。螺纹精度:由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。二、.螺纹概述一般将螺纹分为圆柱螺纹和圆锥螺纹。(一)圆柱螺纹1.普通螺纹(又称米制或公制螺纹)螺纹代号M,牙形角60°,基本牙形为平顶。精度等级:内螺纹4~8级,外螺纹3~9级。2.美标统一螺纹(又称60°英制螺纹)螺纹代号UNC、UNF、UNEF、UN、UNS,牙形角60°,基本牙形为平顶。精度等级:内螺纹1B~3B,外螺纹1A~3A。3.非螺纹密封的管螺纹(又称圆柱管螺纹)螺纹代号G,牙形角55°,基本牙形为圆顶圆底。精度等级:内螺纹标准级和D级,外螺纹A、B级。4.梯形螺纹螺纹代号Tr,牙形角30°(美标为29°),基本牙形为平顶平底。精度等级:7~9级,(美标为2G~6G)。5.其他螺纹锯齿螺纹美标圆柱管螺纹气瓶专用螺纹。。。。。。(二)圆锥螺纹1.用螺纹密封的管螺纹螺纹代号R、Rc、Rp,牙形角55°,基本牙形为圆顶圆底,锥度1:16。2.60°圆锥管螺纹螺纹代号NPT、NPTF,牙形角60°,基本牙形为平顶,锥度1:16。3.其他螺纹米制锥螺纹石油专用螺纹气瓶专用圆锥螺纹三、螺纹量规螺纹量规根据使用性能分:工作规、验收规、校对规和基准规。工作规:制造和检验工件螺纹所用螺纹量规。验收规:检验部门或用户验收工件螺纹时所用螺纹量规。校对规:制造和检验工作规所用的螺纹量规。圆柱螺纹通常只有校对塞规,用于检验工作环规。某些圆锥螺纹有校对塞规和校对环规,分别用于检验工作环规和工作塞规。基准规:某些圆锥螺纹需要基准规用于检验校对规。我对普通螺纹、美标统一螺纹、非螺纹密封的管螺纹、用螺纹密封的管螺纹的量规都比较熟悉,可以与大家沟通。国外常用英制螺纹的代号、名称和标准号①尺寸和公差使用与标准系列相同的公式计算的标准系列之...
