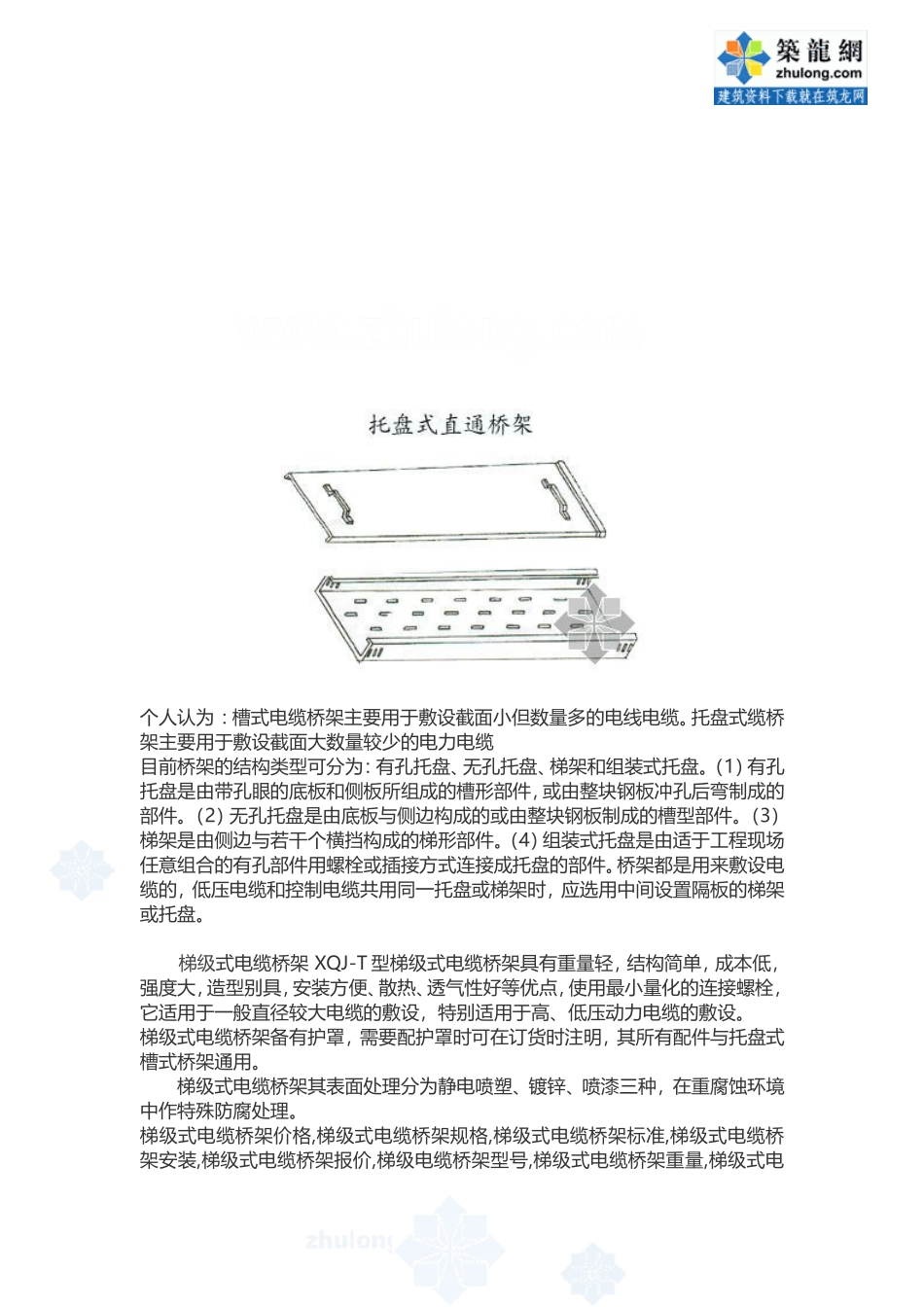

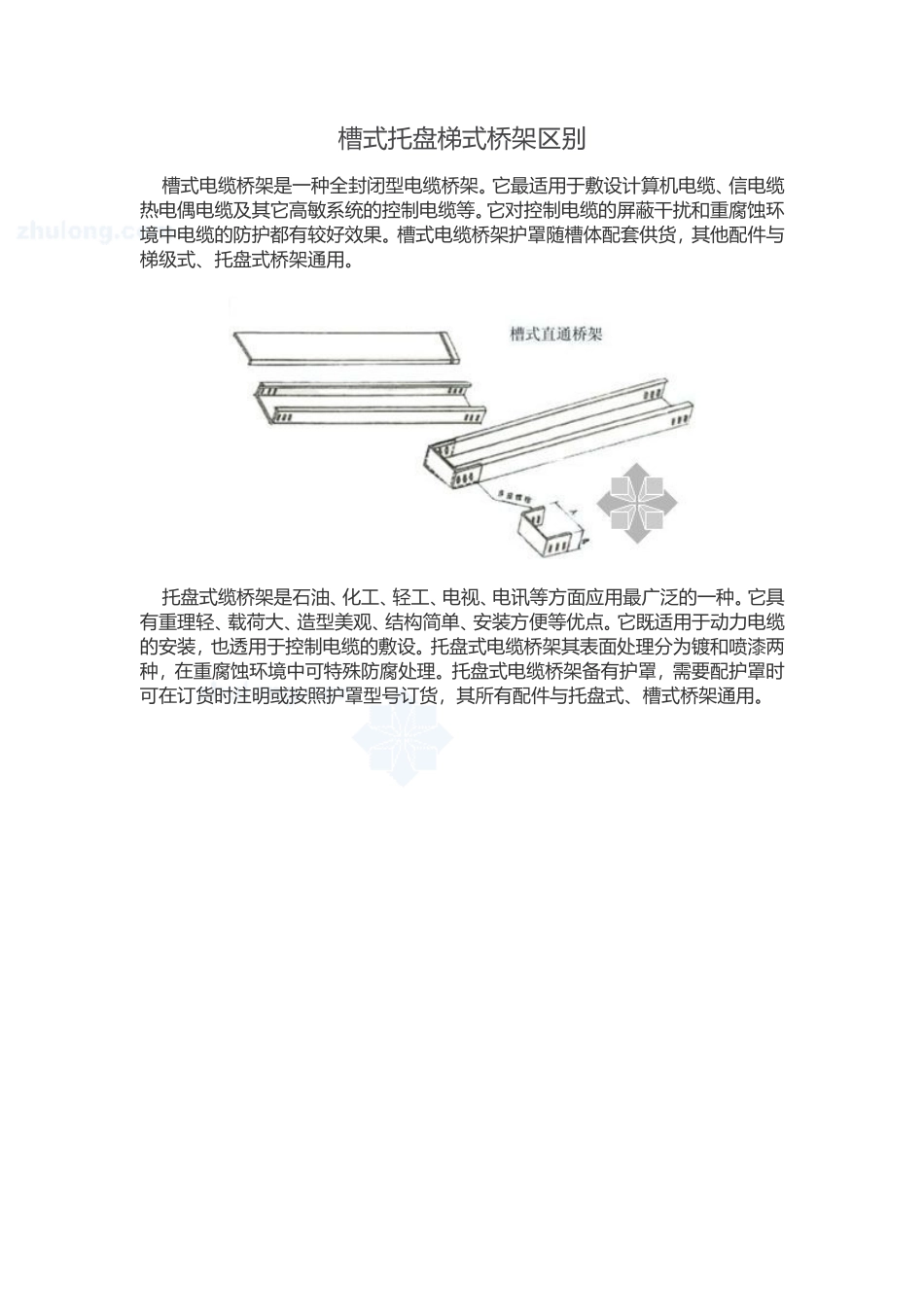

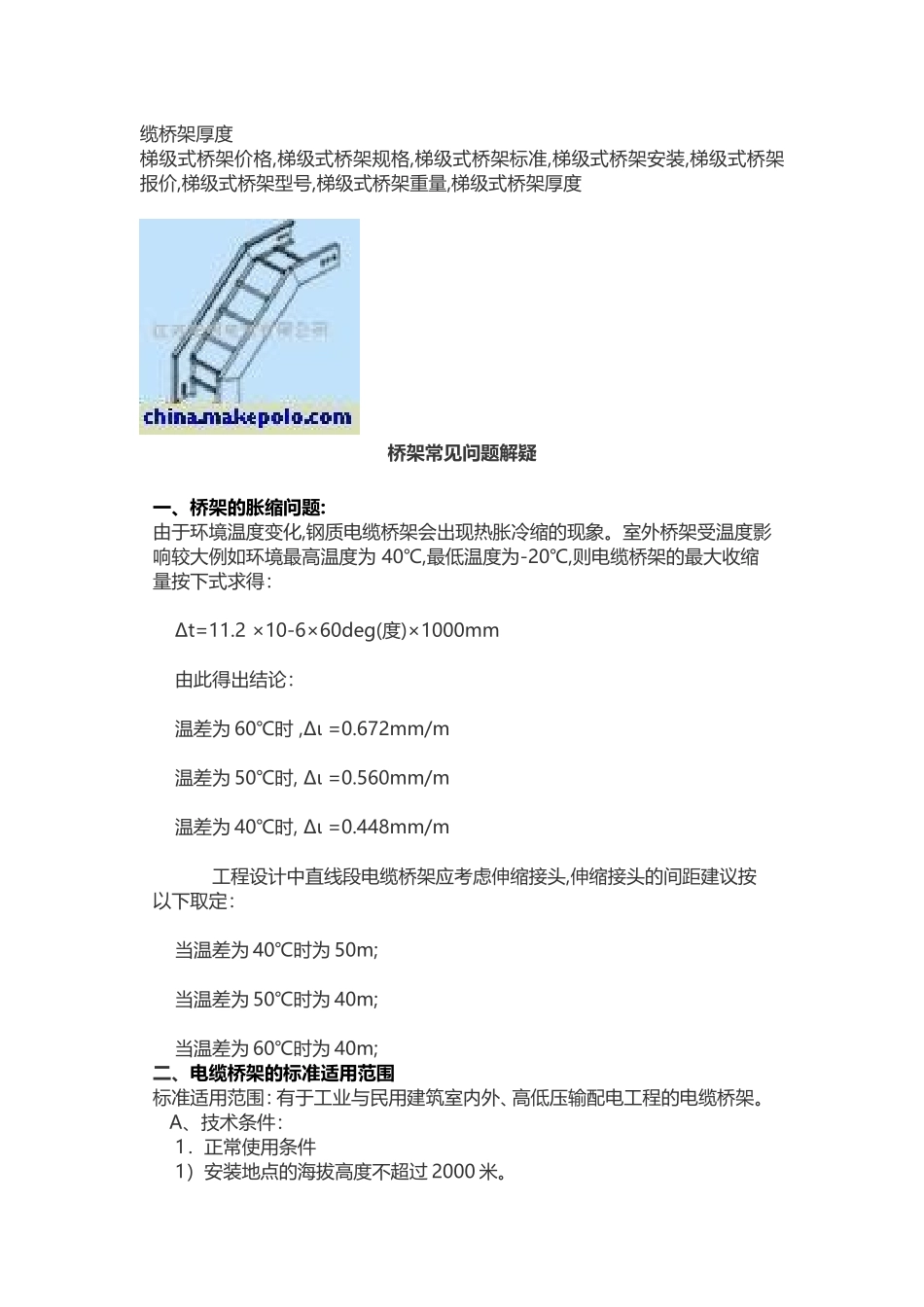

槽式托盘梯式桥架区别槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、信电缆热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。（3）梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。梯级式电缆桥架XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式槽式桥架通用。梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题:由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时,Δι=0.560mm/m温差为40℃时,Δι=0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;当温差为60℃时为40m;二、电缆桥架的标准适用范围标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。A、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。2）敷设在消防线路中。3）敷设在海拔2000米以上。3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30户外不低于IP332）防护等级：耐火桥架户内不低于IP40户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40506080100150200宽6080100150200250300400500600800100012004）板材厚度钢制桥架允许最小板厚：宽B允许最小板厚&B1＜001.0100≤B＜1501.2150≤B＜4001.5400≤B≤8002.0800＜B＜10002.51000＜B＜12003.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000L=3000L=4000L=6000L=8000B、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、...
