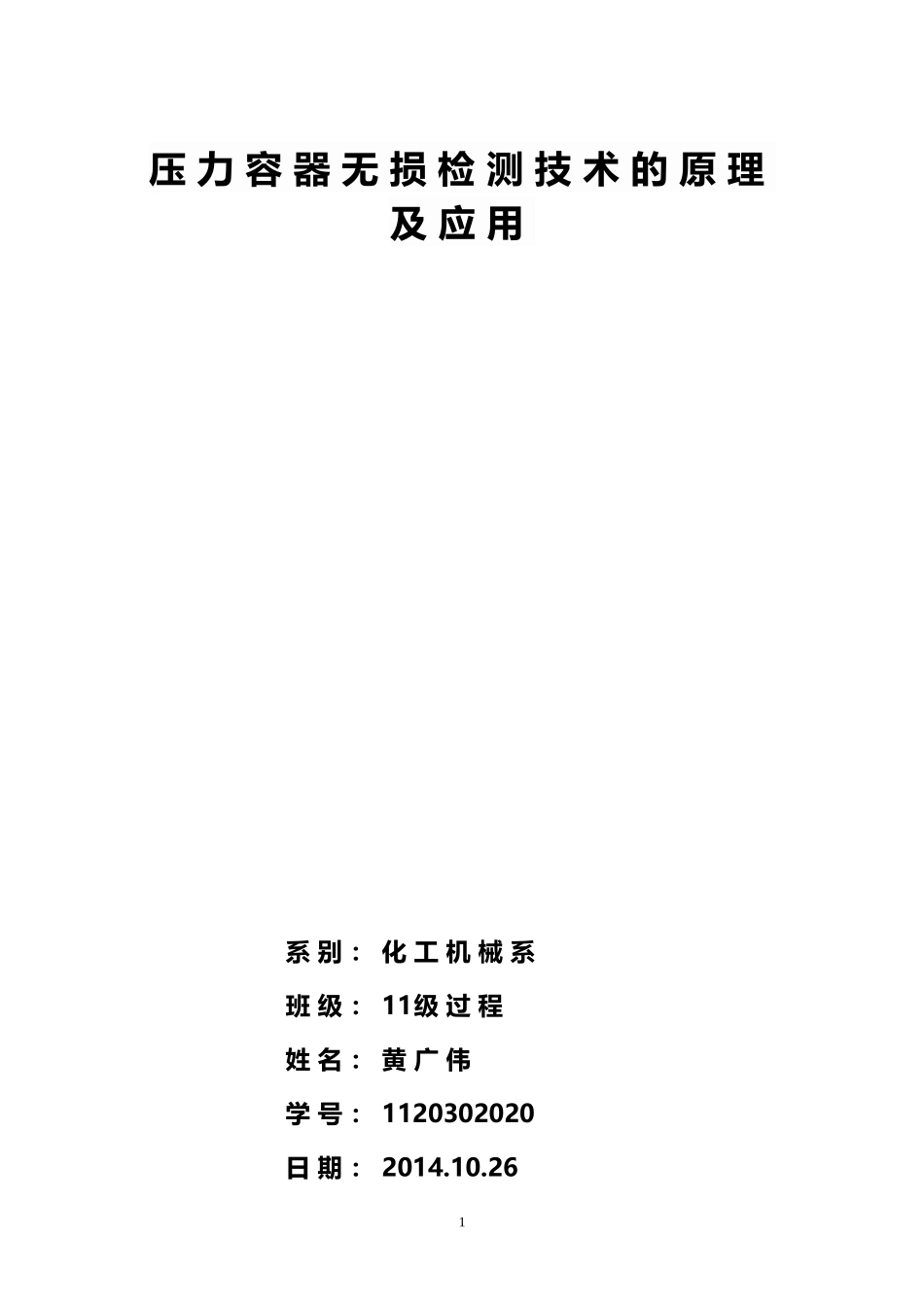

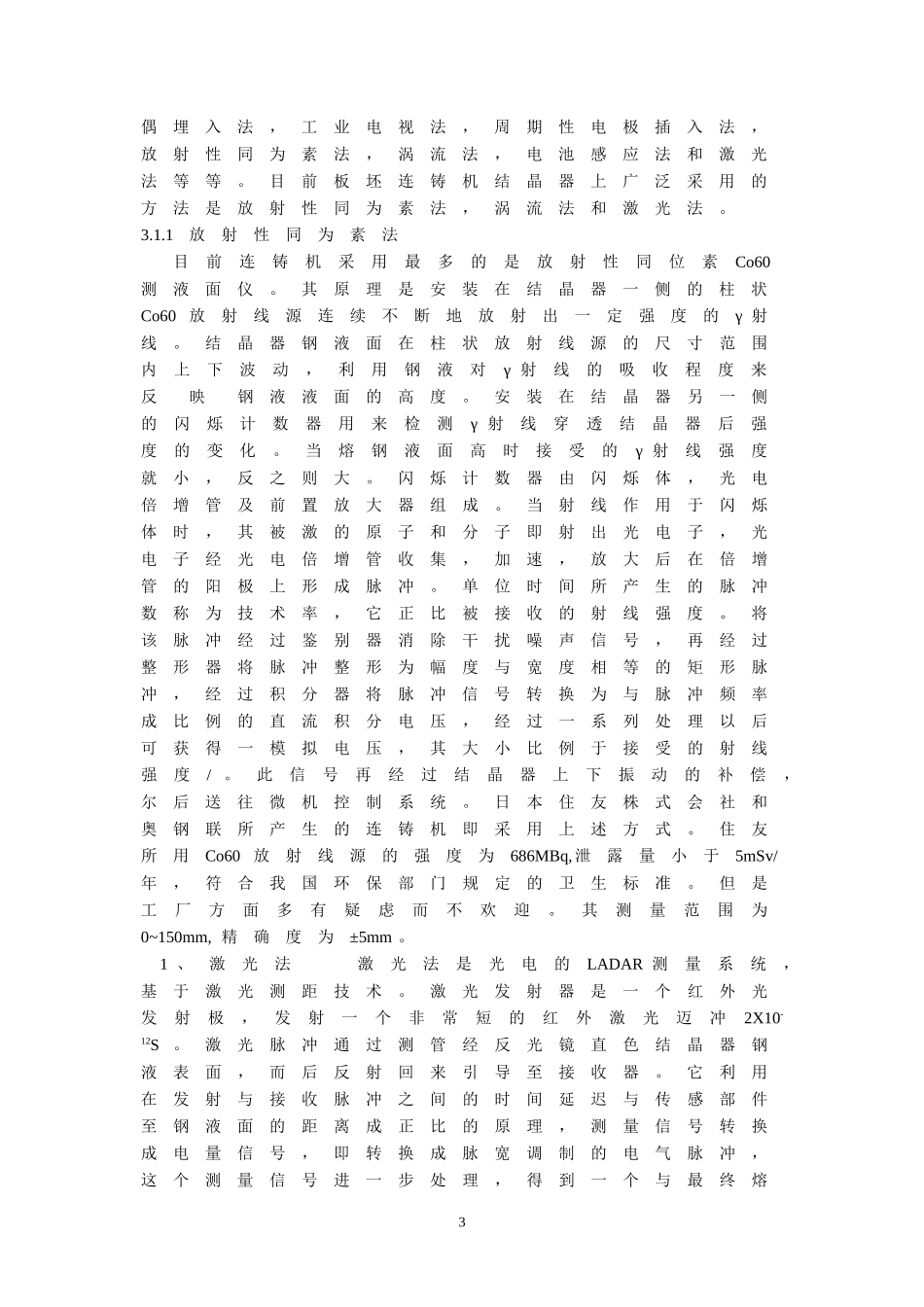

压力容器无损检测技术的原理及应用系别：化工机械系班级：11级过程姓名：黄广伟学号：1120302020日期：2014.10.261连铸机液面自动检测与控制青海大学11级过程装备与控制工程黄广伟邮编：810016摘要：文章介绍了连铸机液面的自动控制系统，以结晶器熔钢液面为例，介绍了常用的的三种检测方法，比较了它们的特点。重点讨论了结晶器熔钢液面的控制系统，从理论与实践上总结了实现结晶器熔钢液面稳定控制的方法。关键词：液面控制自动控制熔钢液面结晶器连铸机一、连铸机液面自动检测与控制的目的和意义随着社会对钢材品种，规格，质量的要求越来越高，轧钢对连铸坯的质量要求也越来越高如果不能稳定，可靠地控制结晶器的熔钢液面要想连续生产出高质量的铸坯是不可能的。为了提高连铸的生产率，很自然要提高拉速度，但是这样一来拉漏跑钢的事故发生率明显上升，这是一个值得研究的问题。开发漏钢预知技术，准确有效地控制结晶器四壁冷却效果保证铸坯初期凝固稳定，这是高效连铸机安全生产的重要保证。二、连铸机液面自动检测与控制在我国的现状连续铸钢法是20世纪50年代发展起来的一项新型铸钢技术，70年代以来得到迅速发展，并被世界各主要产钢国家广泛使用。1970年世界钢铁工业连铸比仅为6.2%，1975年上升到13.2%，1979年又增至24.1%，1980年达到30%左右。中国钢铁工业的连铸比1979年为4.8%，1980年为6.7%，1981年为7.5%，1982年为9%。并且逐年增长，到2014年技术已经是相当先进。三、连铸机液面自动检测与控制采用的技术路线和原理3.1、结晶器熔钢液面的检测结晶器熔钢液面的检测方式多种多样：热电2偶埋入法，工业电视法，周期性电极插入法，放射性同为素法，涡流法，电池感应法和激光法等等。目前板坯连铸机结晶器上广泛采用的方法是放射性同为素法，涡流法和激光法。3.1.1放射性同为素法目前连铸机采用最多的是放射性同位素Co60测液面仪。其原理是安装在结晶器一侧的柱状Co60放射线源连续不断地放射出一定强度的γ射线。结晶器钢液面在柱状放射线源的尺寸范围内上下波动，利用钢液对γ射线的吸收程度来反映钢液液面的高度。安装在结晶器另一侧的闪烁计数器用来检测γ射线穿透结晶器后强度的变化。当熔钢液面高时接受的γ射线强度就小，反之则大。闪烁计数器由闪烁体，光电倍增管及前置放大器组成。当射线作用于闪烁体时，其被激的原子和分子即射出光电子，光电子经光电倍增管收集，加速，放大后在倍增管的阳极上形成脉冲。单位时间所产生的脉冲数称为技术率，它正比被接收的射线强度。将该脉冲经过鉴别器消除干扰噪声信号，再经过整形器将脉冲整形为幅度与宽度相等的矩形脉冲，经过积分器将脉冲信号转换为与脉冲频率成比例的直流积分电压，经过一系列处理以后可获得一模拟电压，其大小比例于接受的射线强度/。此信号再经过结晶器上下振动的补偿，尔后送往微机控制系统。日本住友株式会社和奥钢联所产生的连铸机即采用上述方式。住友所用Co60放射线源的强度为686MBq,泄露量小于5mSv/年，符合我国环保部门规定的卫生标准。但是工厂方面多有疑虑而不欢迎。其测量范围为0~150mm,精确度为±5mm。1、激光法激光法是光电的LADAR测量系统，基于激光测距技术。激光发射器是一个红外光发射极，发射一个非常短的红外激光迈冲2X10-12S。激光脉冲通过测管经反光镜直色结晶器钢液表面，而后反射回来引导至接收器。它利用在发射与接收脉冲之间的时间延迟与传感部件至钢液面的距离成正比的原理，测量信号转换成电量信号，即转换成脉宽调制的电气脉冲，这个测量信号进一步处理，得到一个与最终熔3钢液面成比例的输出信号。LADAR装置的测量精度与动态响应的时间常数有关，时间常数选取值可从20~10230ms。当时间常数ι为20ms时，检测精确度为±5mm;当ι为2000ms以上时，精确度为±1mm。测量范围可为0~900mm，甚至更广。激光法的特点是比放射性同位素法安全、测量范围宽、反应快和精确度高。其缺点在于：要在结晶器上方设一个激光测管，保护渣的厚薄影响测量值测管内的一个反射镜是一个易污的消耗件，需要经常更换，不过这小片反光镜易于制造，价格低廉。德国迪马克公司推荐采用激光法，该装置提供的...
