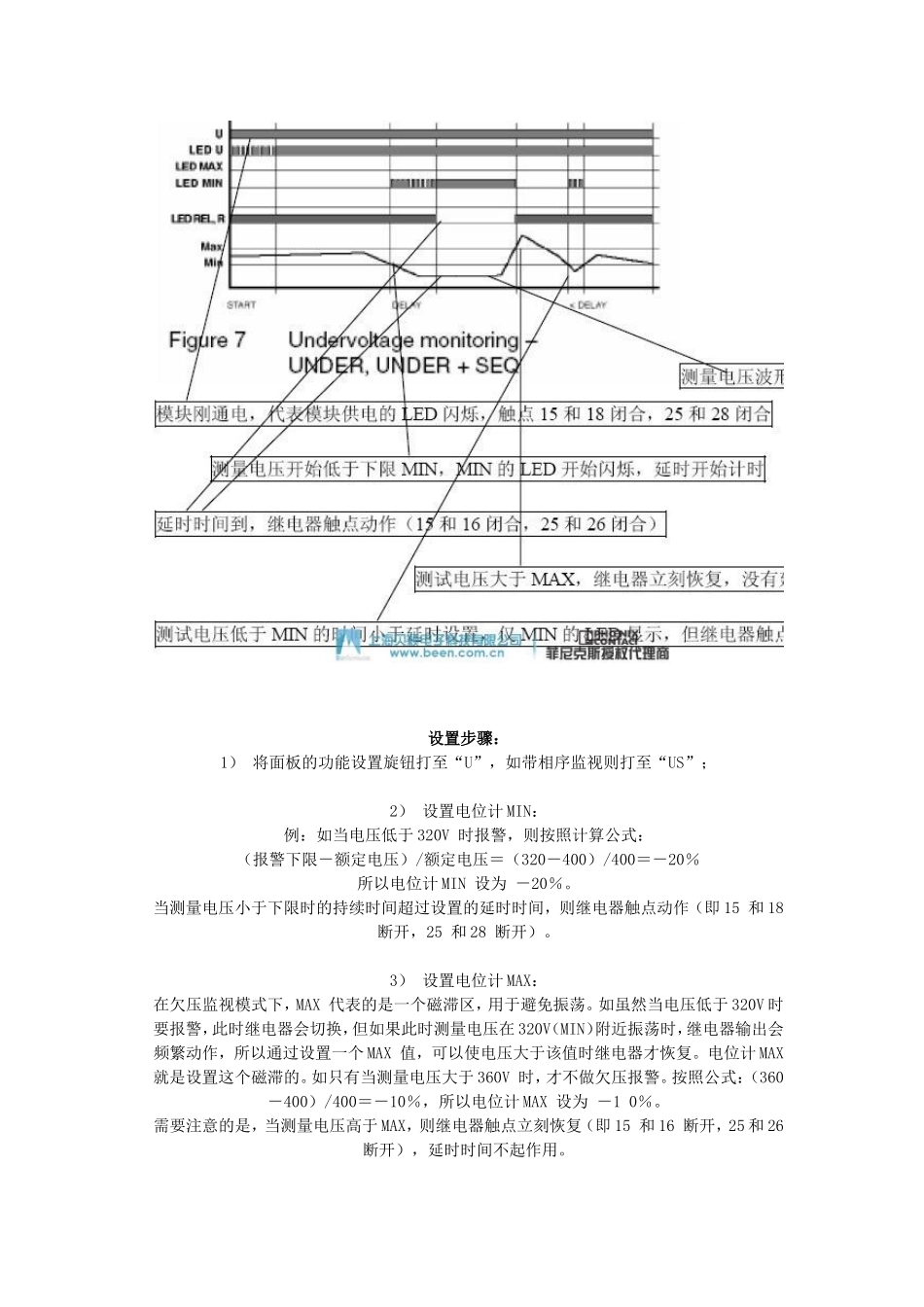

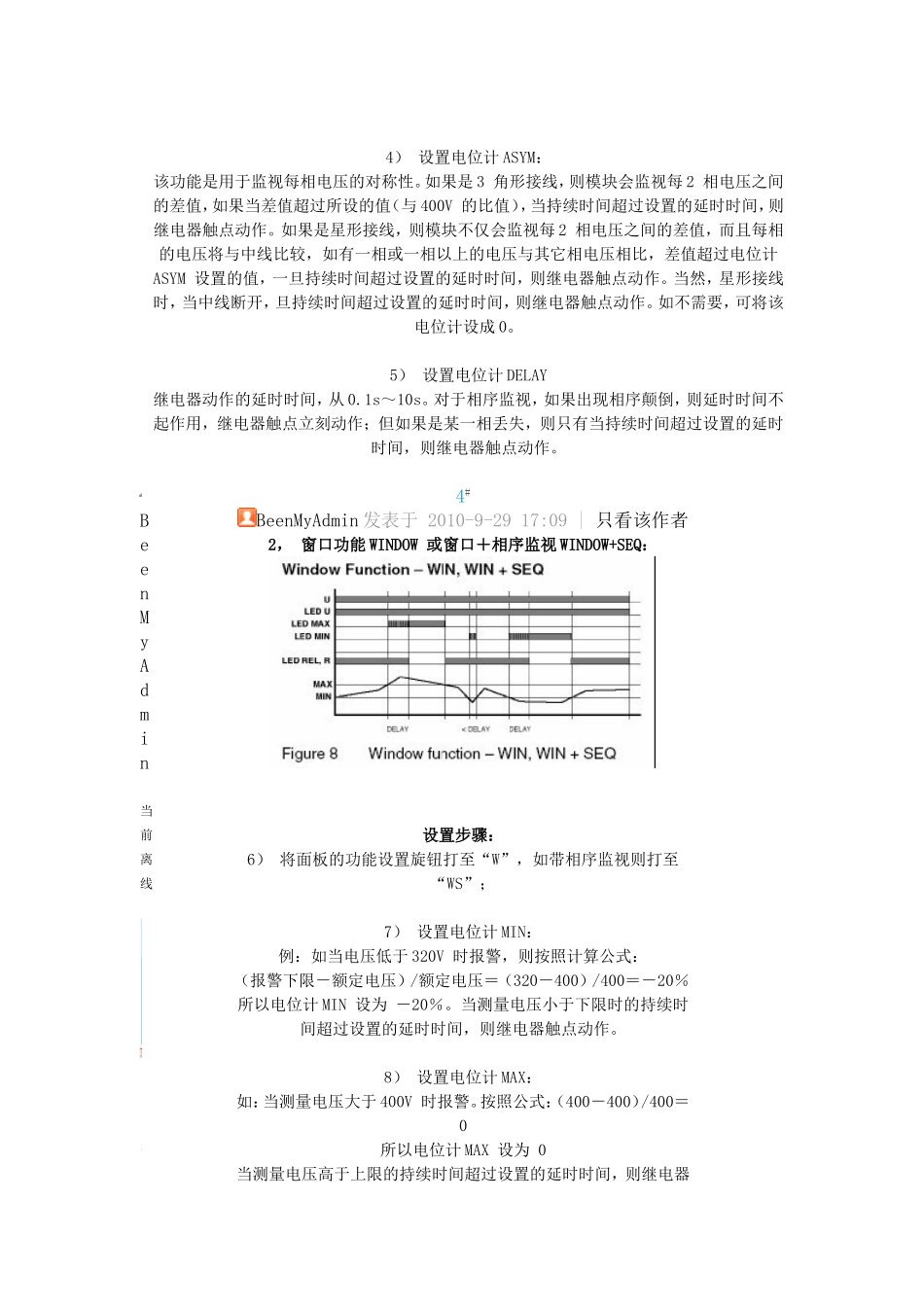

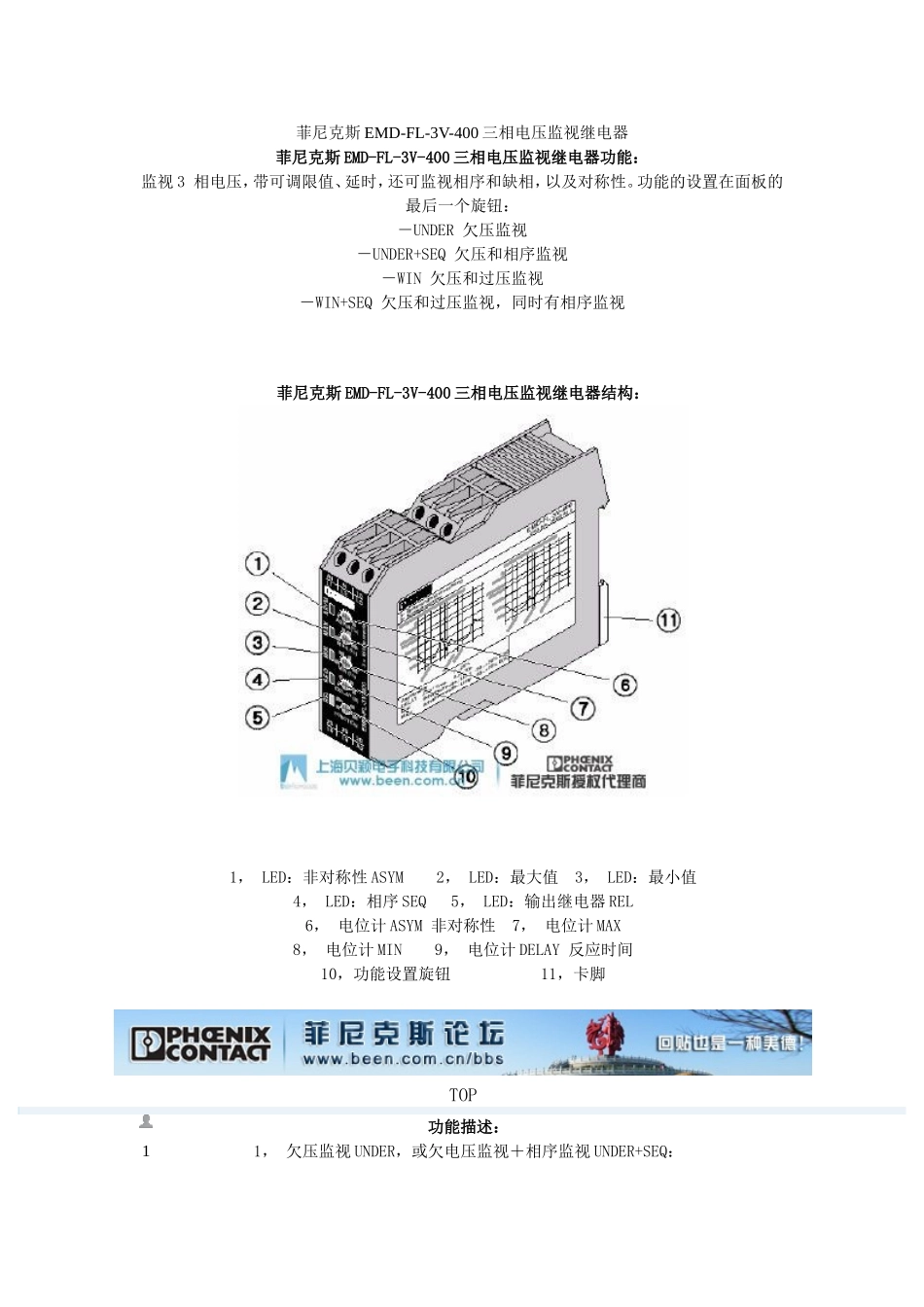

菲尼克斯EMD-FL-3V-400三相电压监视继电器菲尼克斯EMD-FL-3V-400三相电压监视继电器功能:监视3相电压,带可调限值、延时,还可监视相序和缺相,以及对称性。功能的设置在面板的最后一个旋钮:-UNDER欠压监视-UNDER+SEQ欠压和相序监视-WIN欠压和过压监视-WIN+SEQ欠压和过压监视,同时有相序监视菲尼克斯EMD-FL-3V-400三相电压监视继电器结构:1,LED:非对称性ASYM2,LED:最大值3,LED:最小值4,LED:相序SEQ5,LED:输出继电器REL6,电位计ASYM非对称性7,电位计MAX8,电位计MIN9,电位计DELAY反应时间10,功能设置旋钮11,卡脚TOP1功能描述:1,欠压监视UNDER,或欠电压监视+相序监视UNDER+SEQ:设置步骤:1)将面板的功能设置旋钮打至“U”,如带相序监视则打至“US”;2)设置电位计MIN:例:如当电压低于320V时报警,则按照计算公式:(报警下限-额定电压)/额定电压=(320-400)/400=-20%所以电位计MIN设为-20%。当测量电压小于下限时的持续时间超过设置的延时时间,则继电器触点动作(即15和18断开,25和28断开)。3)设置电位计MAX:在欠压监视模式下,MAX代表的是一个磁滞区,用于避免振荡。如虽然当电压低于320V时要报警,此时继电器会切换,但如果此时测量电压在320V(MIN)附近振荡时,继电器输出会频繁动作,所以通过设置一个MAX值,可以使电压大于该值时继电器才恢复。电位计MAX就是设置这个磁滞的。如只有当测量电压大于360V时,才不做欠压报警。按照公式:(360-400)/400=-10%,所以电位计MAX设为-10%。需要注意的是,当测量电压高于MAX,则继电器触点立刻恢复(即15和16断开,25和26断开),延时时间不起作用。4)设置电位计ASYM:该功能是用于监视每相电压的对称性。如果是3角形接线,则模块会监视每2相电压之间的差值,如果当差值超过所设的值(与400V的比值),当持续时间超过设置的延时时间,则继电器触点动作。如果是星形接线,则模块不仅会监视每2相电压之间的差值,而且每相的电压将与中线比较,如有一相或一相以上的电压与其它相电压相比,差值超过电位计ASYM设置的值,一旦持续时间超过设置的延时时间,则继电器触点动作。当然,星形接线时,当中线断开,旦持续时间超过设置的延时时间,则继电器触点动作。如不需要,可将该电位计设成0。5)设置电位计DELAY继电器动作的延时时间,从0.1s~10s。对于相序监视,如果出现相序颠倒,则延时时间不起作用,继电器触点立刻动作;但如果是某一相丢失,则只有当持续时间超过设置的延时时间,则继电器触点动作。BeenMyAdmin当前离线4#BeenMyAdmin发表于2010-9-2917:09|只看该作者2,窗口功能WINDOW或窗口+相序监视WINDOW+SEQ:设置步骤:6)将面板的功能设置旋钮打至“W”,如带相序监视则打至“WS”;7)设置电位计MIN:例:如当电压低于320V时报警,则按照计算公式:(报警下限-额定电压)/额定电压=(320-400)/400=-20%所以电位计MIN设为-20%。当测量电压小于下限时的持续时间超过设置的延时时间,则继电器触点动作。8)设置电位计MAX:如:当测量电压大于400V时报警。按照公式:(400-400)/400=0所以电位计MAX设为0当测量电压高于上限的持续时间超过设置的延时时间,则继电器触点动作。9)设置电位计ASYM:该功能是用于监视每相电压的对称性。如果是3角形接线,则模块会监视每2相电压之间的差值,如果当差值超过所设的值(与400V的比值),当持续时间超过设置的延时时间,则继电器触点动作。如果是星形接线,则模块不仅会监视每2相电压之间的差值,而且每相的电压将与中线比较,如有一相或一相以上的电压与其它相电压相比,差值超过电位计ASYM设置的值,一旦持续时间超过设置的延时时间,则继电器触点动作。当然,星形接线时,当中线断开,旦持续时间超过设置的延时时间,则继电器触点动作。如不需要,可将该电位计设成0。10)设置电位计DELAY继电器动作的延时时间,从0.1s~10s。对于相序监视,如果出现相序颠倒,则延时时间不起作用,继电器触点立刻动作;但如果是某一相丢失,则只有当持续时间持续时间超过设置的延时时间,则继电器触点动作。
