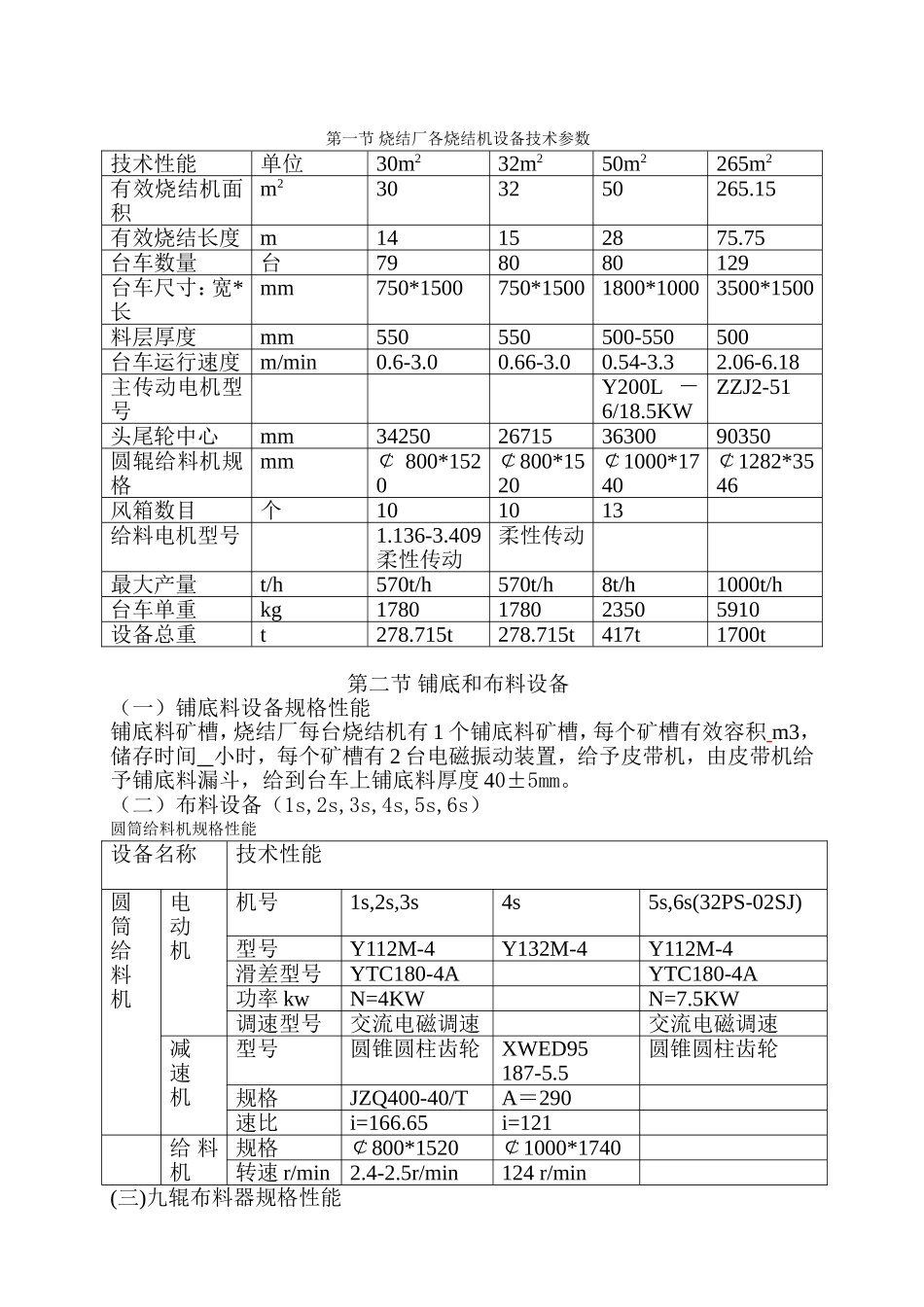

第一节烧结厂各烧结机设备技术参数技术性能单位30m232m250m2265m2有效烧结机面积m2303250265.15有效烧结长度m14152875.75台车数量台798080129台车尺寸：宽*长mm750*1500750*15001800*10003500*1500料层厚度mm550550500-550500台车运行速度m/min0.6-3.00.66-3.00.54-3.32.06-6.18主传动电机型号Y200L－6/18.5KWZZJ2-51头尾轮中心mm34250267153630090350圆辊给料机规格mm￠800*1520￠800*1520￠1000*1740￠1282*3546风箱数目个101013给料电机型号1.136-3.409柔性传动柔性传动最大产量t/h570t/h570t/h8t/h1000t/h台车单重kg1780178023505910设备总重t278.715t278.715t417t1700t第二节铺底和布料设备（一）铺底料设备规格性能铺底料矿槽，烧结厂每台烧结机有1个铺底料矿槽，每个矿槽有效容积m3，储存时间小时，每个矿槽有2台电磁振动装置，给予皮带机，由皮带机给予铺底料漏斗，给到台车上铺底料厚度40±5mm。（二）布料设备（1s,2s,3s,4s,5s,6s）圆筒给料机规格性能设备名称技术性能圆筒给料机电动机机号1s,2s,3s4s5s,6s(32PS-02SJ)型号Y112M-4Y132M-4Y112M-4滑差型号YTC180-4AYTC180-4A功率kwN=4KWN=7.5KW调速型号交流电磁调速交流电磁调速减速机型号圆锥圆柱齿轮XWED95187-5.5圆锥圆柱齿轮规格JZQ400-40/TA＝290速比i=166.65i=121给料机规格￠800*1520￠1000*1740转速r/min2.4-2.5r/min124r/min(三)九辊布料器规格性能设备名称技术性能电动机烧结机1s,3s2s4s5s,6s型号Y132S－4/7.5KWY132S－4/7.5KWY132S－4/7.5KWY132S－4/7.5KW转速r/min1440r/min1440r/min1440r/min1440r/min九辊布料器辊子中心距辊子间隙4444辊子个数9999辊子转速15.5915.5915.5915.59减速机型号XWD8-43/7.5XWD8-43/7.5XWD8-43/7.5XWD8-43/7.5速比i=1:43i=1:43i=1:43i=1:43转速N=35r/minN=35r/minN=35r/minN=35r/min第三节煤气点火炉及高压风机一、设备名称：幕帘式多喷孔煤气点火炉二、设备技术数据1、设备台时产量50-60t/h2、设备点火炉面积S＝3.6m23、设备点火温度T＝1260±5℃4、设备使用温度范围T＝1150-1200℃5、烧咀前煤气压力P压力＝3000-6000pa6、烧咀前空气压力P压力＝2500-4000pa7、保温炉温面积S＝1.62m28、烧咀燃烧数量n=32个三、煤气点火炉附属设备风机设备规格型号9-26－11№4.5A设备见机流量3730-4792m3/n设备风机压力P＝4545pa电动机型号功率转速Y132S2-2/7.5KW2900r/min技术条件JB/T9616－1999技术标准代号JB/T7258-94四、图纸代号查阅1、D－20010611-3MLS幕帘式烧咀8种2、D－20010611-4钢梁Q2353、D－20010611-5钢结构Q2354、D－20010611-6管道结构（二）4s·DS50m2烧结机技术数据1、设备名称：长弧形低温点火炉2、设备技术性能数据（二）4SDS50m2烧结机技术数据1、设备名称：长弧形低温点火炉2、设备技术性能数据：2—1设备合格产量2—2设备点火炉面积S=6.39m22—3一次点火炉温度T1=400±100(0c)2—4二次点火炉温度T2=800±100(0c)2—5热风烧结段温度T3>300(0c)2—6烧嘴燃烧能力250~320GJ/n2—7烧嘴燃烧数量n=14J2—8煤气热值Q=3.35MJ/M32—9煤气消耗量Q消耗=3500~4480m3/n2—10接点处煤气压力P压力=6000~8000Pa2—11空气消耗量2450~3136m3/n3、煤气点火风机技术数据：风机规格型号9-26-11No4.5A风机风量Q=368m3/n风机压力P=4718Pa电动机型号、功率、转速YBZS2—2/7.5KW2900V/min电动机电压、电流U=380V、I=15A技术条件JB/TP696---199P(三)5S、6S（32PS—02sj）承平烧结机技术数据1、设备名称：多喷双斜式煤气点火炉2、设备技术性能数据：2—1设备合格产量50~60t/n2—2设备点火炉面积S=6.6m22—3设备点火炉温度T1=1260±5(0c)2—4燃料及发热值高炉煤气33.4ANKJ/NM32—5最大煤气消耗量Qmax消耗=4000~5000m3/n2—6最大空气消耗量Q空气消耗=3200~4000m3/n2—7烧嘴前煤气压力P压力=3000~6000Pa2—8烧嘴前空气压力P压力=3000~4000Pa2—9保温炉保温面积S=1.62m22—10烧嘴燃烧数量n=12组件2—11电动阀门控制器BFA--13、煤气点火炉附属设备风机：煤气点火风机规格型号9-26-11No4.5A-5右900煤气点火风机流量Q=4237m3/min煤气点火风机压力P=4545Pa电动机型号、功率、转速Y160M2—2/7.5KW、2900V/min4、...
