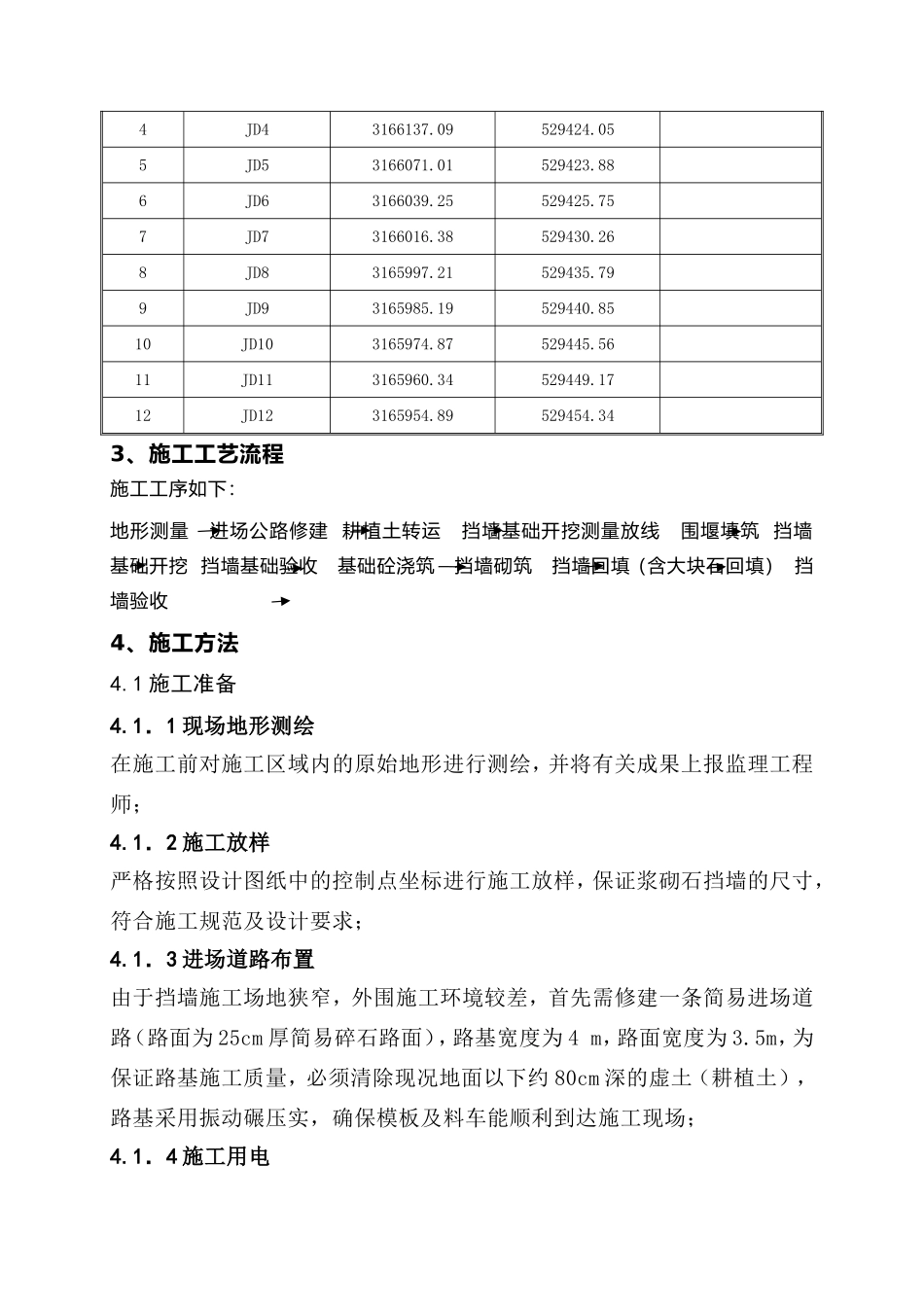

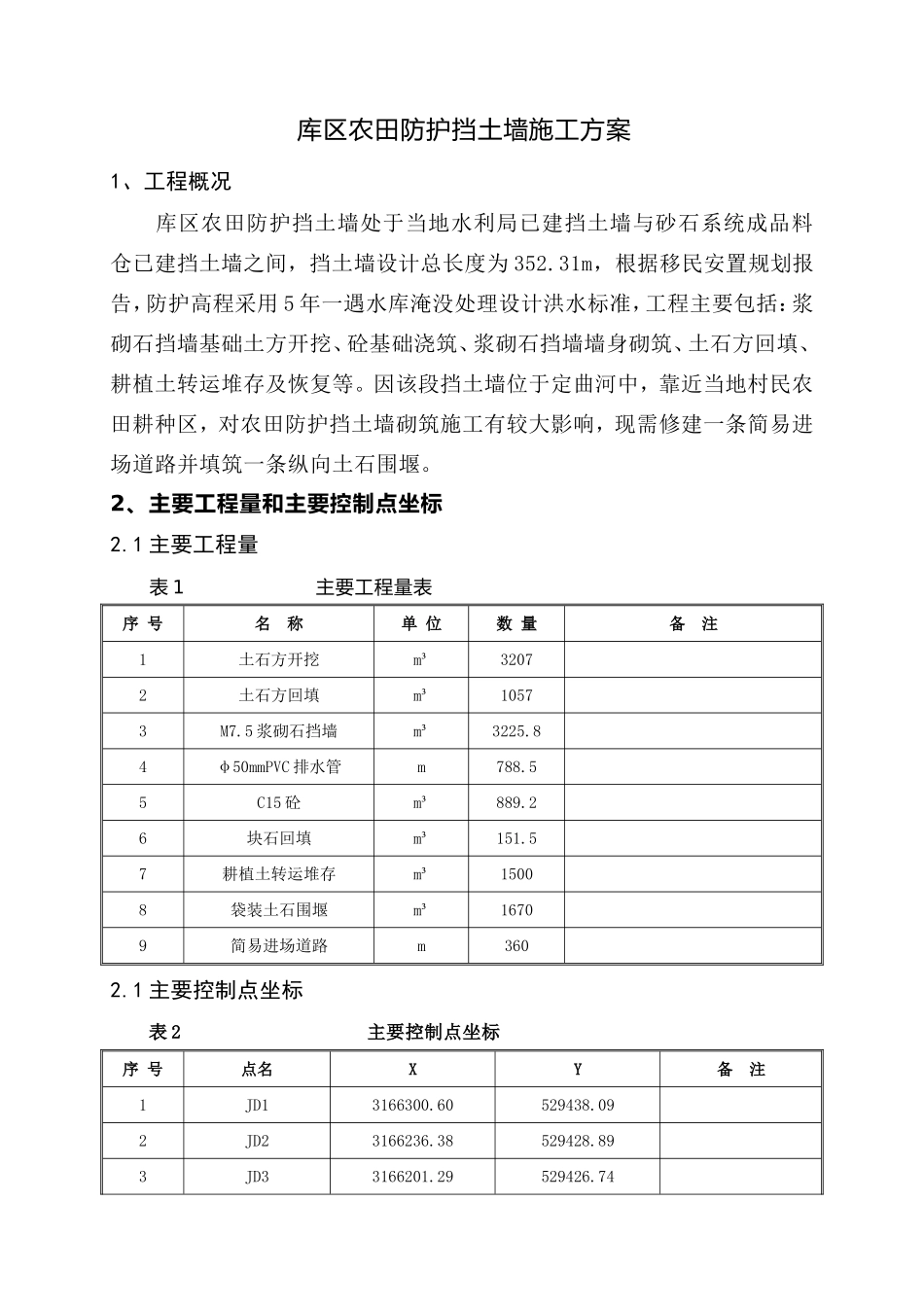

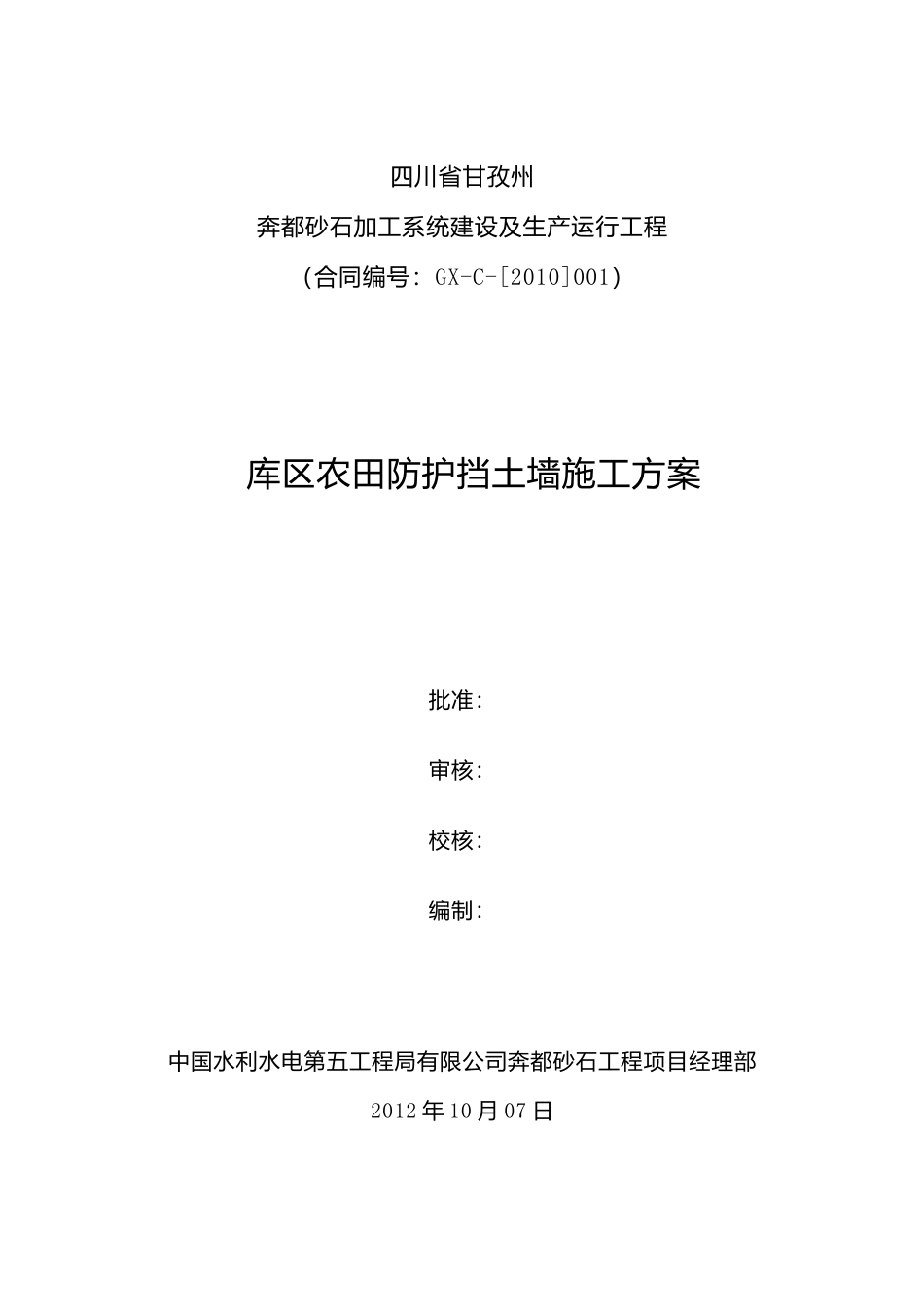

四川省甘孜州奔都砂石加工系统建设及生产运行工程（合同编号：GX-C-[2010]001）库区农田防护挡土墙施工方案批准：审核：校核：编制：中国水利水电第五工程局有限公司奔都砂石工程项目经理部2012年10月07日库区农田防护挡土墙施工方案1、工程概况库区农田防护挡土墙处于当地水利局已建挡土墙与砂石系统成品料仓已建挡土墙之间，挡土墙设计总长度为352.31m，根据移民安置规划报告，防护高程采用5年一遇水库淹没处理设计洪水标准，工程主要包括：浆砌石挡墙基础土方开挖、砼基础浇筑、浆砌石挡墙墙身砌筑、土石方回填、耕植土转运堆存及恢复等。因该段挡土墙位于定曲河中，靠近当地村民农田耕种区，对农田防护挡土墙砌筑施工有较大影响，现需修建一条简易进场道路并填筑一条纵向土石围堰。2、主要工程量和主要控制点坐标2.1主要工程量表1主要工程量表序号名称单位数量备注1土石方开挖m³32072土石方回填m³10573M7.5浆砌石挡墙m³3225.84φ50mmPVC排水管m788.55C15砼m³889.26块石回填m³151.57耕植土转运堆存m³15008袋装土石围堰m³16709简易进场道路m3602.1主要控制点坐标表2主要控制点坐标序号点名XY备注1JD13166300.60529438.092JD23166236.38529428.893JD33166201.29529426.744JD43166137.09529424.055JD53166071.01529423.886JD63166039.25529425.757JD73166016.38529430.268JD83165997.21529435.799JD93165985.19529440.8510JD103165974.87529445.5611JD113165960.34529449.1712JD123165954.89529454.343、施工工艺流程施工工序如下：地形测量进场公路修建耕植土转运挡墙基础开挖测量放线围堰填筑挡墙基础开挖挡墙基础验收基础砼浇筑挡墙砌筑挡墙回填（含大块石回填）挡墙验收4、施工方法4.1施工准备4.1．1现场地形测绘在施工前对施工区域内的原始地形进行测绘，并将有关成果上报监理工程师；4.1．2施工放样严格按照设计图纸中的控制点坐标进行施工放样，保证浆砌石挡墙的尺寸，符合施工规范及设计要求；4.1．3进场道路布置由于挡墙施工场地狭窄，外围施工环境较差，首先需修建一条简易进场道路（路面为25cm厚简易碎石路面），路基宽度为4m，路面宽度为3.5m，为保证路基施工质量，必须清除现况地面以下约80cm深的虚土（耕植土），路基采用振动碾压实，确保模板及料车能顺利到达施工现场；4.1．4施工用电现场施工用电设备主要为拌合机械、抽水泵等，施工用电线路主要从800KVA变压器处引出，为避免因停电而影响到库区农田防护挡土墙施工，我部备用1台17KW的柴油发电机保证供电；4.2袋装土石围堰填筑4.2.1围堰施工程序先清除水下大块体，先在底面及迎水面铺设彩条布，然后铺筑装土编织袋（底面铺筑3排，顶面铺筑1排），围堰填筑施工按照自上游开始分段而下的程序进行施工，为尽量少占河道，围堰断面图如下（具体尺寸可根据实际水位等情况进行调整）：4.2.2围堰基坑排水围堰基坑排水包括围堰施工期基坑一次性排水及围堰形成后的基坑经常性排水，堰体水下填筑形成后，开始排除基坑内集水。排水量主要为基坑内积水、渗透水。根据围堰地基渗水特性进行估算，配备2台抽水泵（备用一台）排除基坑集水并进行经常性排水。4.2.3围堰拆除挡土墙砌筑完工后，将围堰施工废弃料采用自卸汽车运至1#渣场。4.3土石方基础开挖按照设计图纸要求，用全站仪准确测出纵横向中线，放出实样，将放样结果上报测量监理工程师，并现场核实，核实无误后，才进行下道工序施工。4.4砼基础施工4.4．1砼基础面按照设计图纸要求进行基础开挖后，预留20cm厚保护层，申请监理、设计、业主单位进行基础开挖联合验收，待验收合格后进行下道工序施工。4.4．2模板支设人工挖除基础保护层后进行模板支设，立模时，先对准中线，初略加固，调整好垂直度，再次调整中心位置和垂直度后，将模板固定，确保稳定性。4.4．3砼浇筑浇筑砼前，对模板的支撑情况再进行一次彻底检查，模板内的垃圾、泥土等杂物清除干净，模板充分浇水湿润；砼从搅拌机中卸出后到浇筑完毕的延续时间必须符合要求；砼的浇筑，振捣时应注意砼的厚度不应大于振捣器作用部分长度的1.25倍，并应在前层砼初凝之前，将次层砼浇筑完毕。当浇筑高度超过2m时，应...
