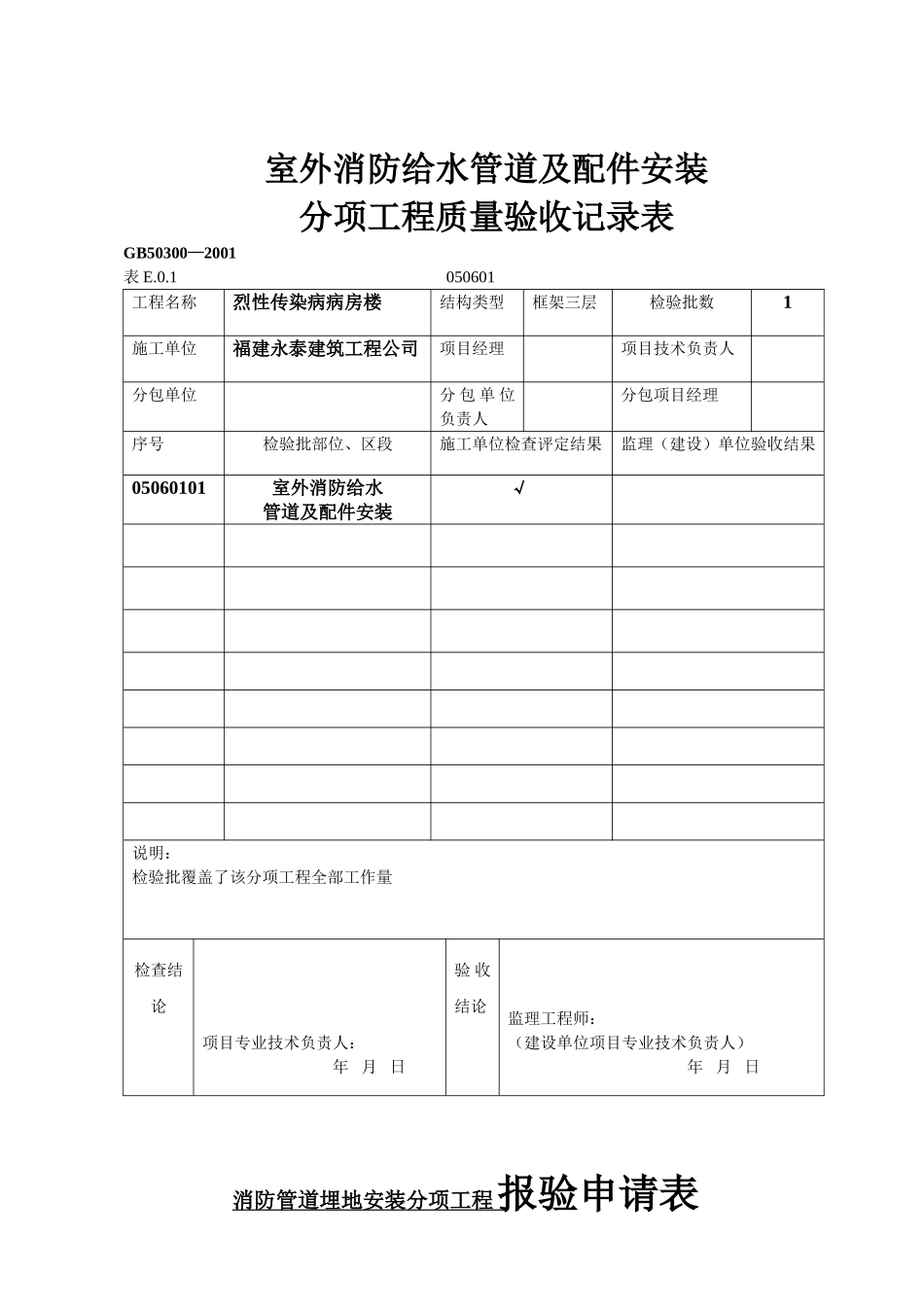

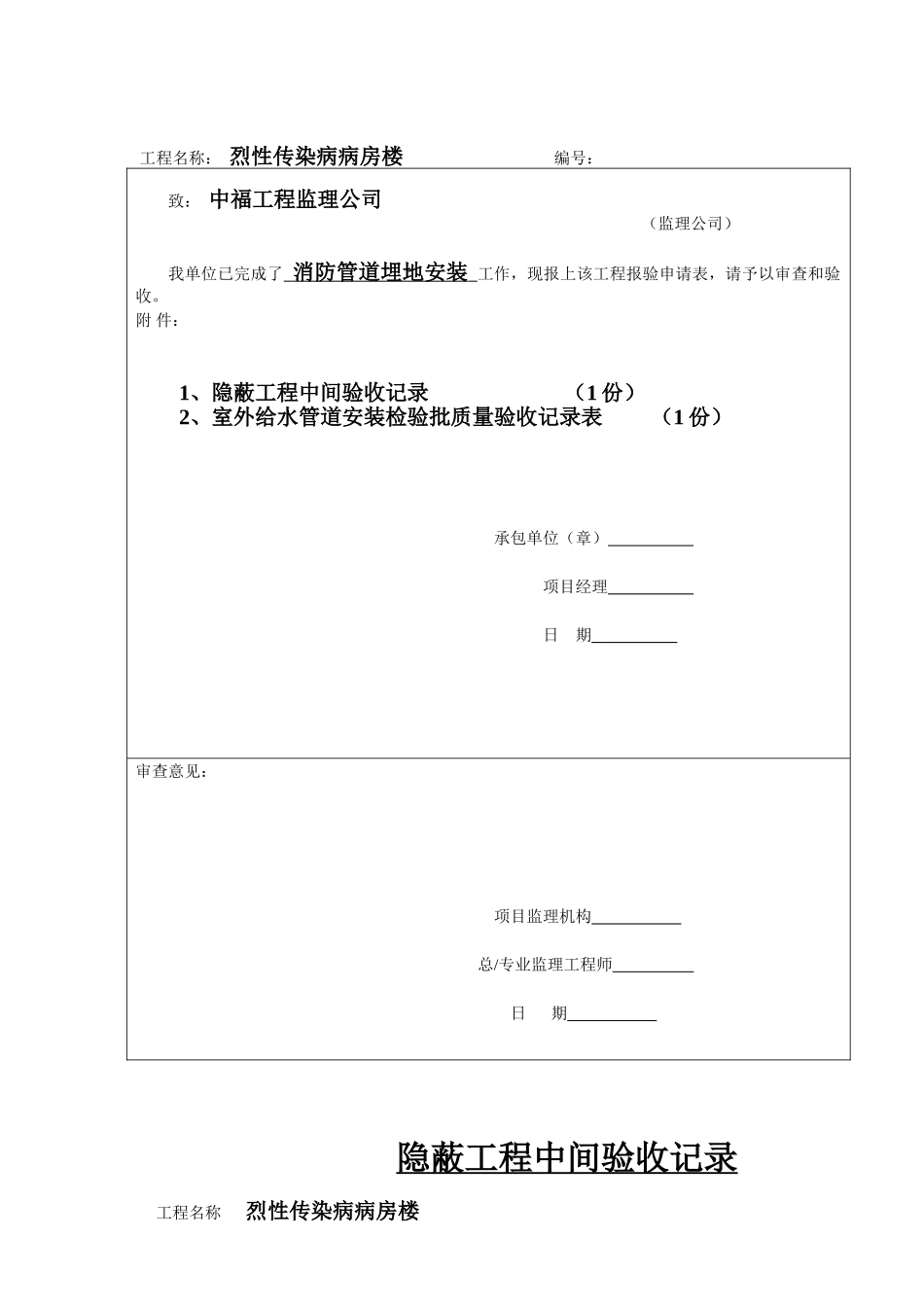

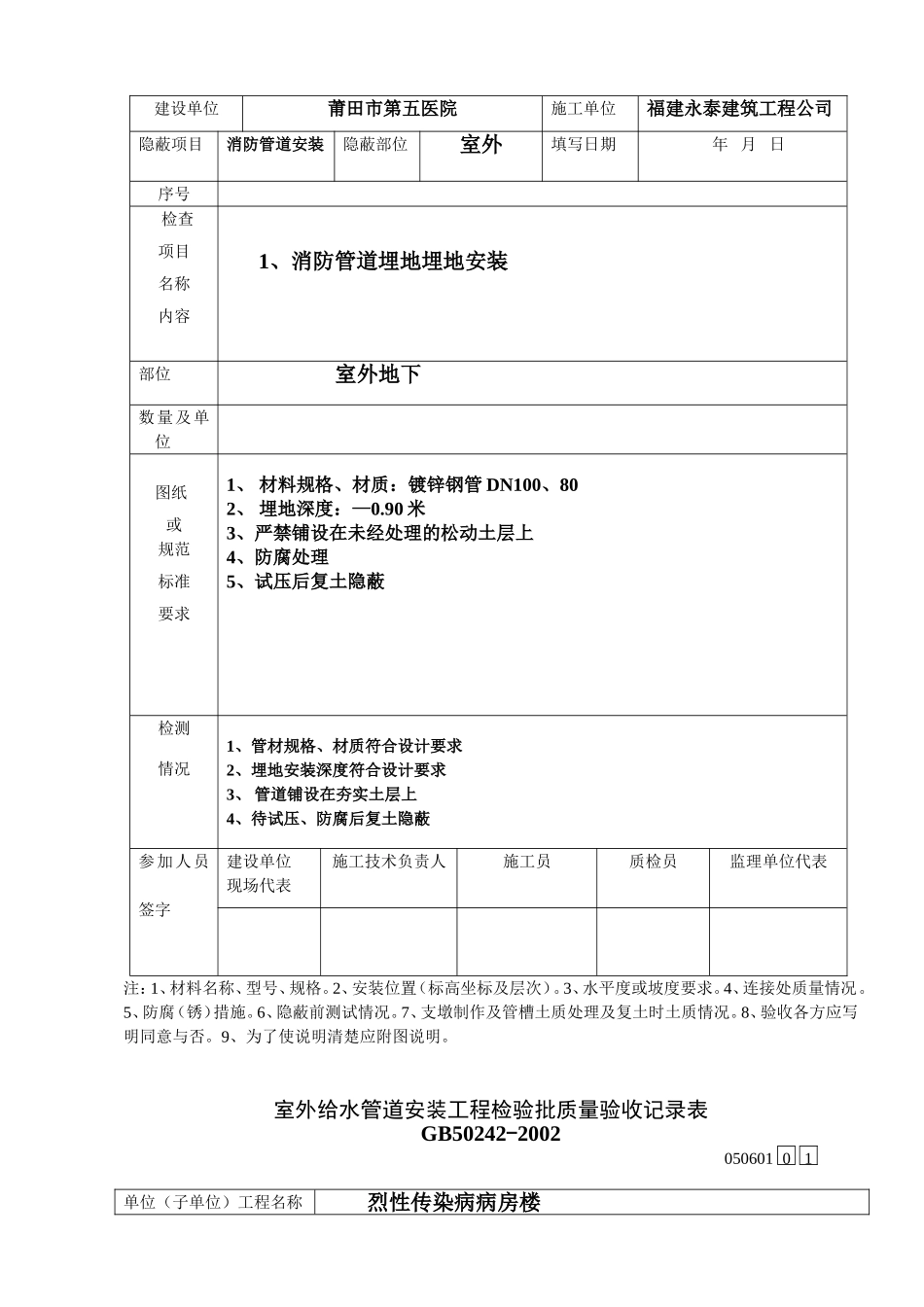

室外消防给水管道及配件安装分项工程质量验收记录表GB50300—2001表E.0.1050601工程名称烈性传染病病房楼结构类型框架三层检验批数1施工单位福建永泰建筑工程公司项目经理项目技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结果05060101室外消防给水管道及配件安装√说明：检验批覆盖了该分项工程全部工作量检查结论项目专业技术负责人：年月日验收结论监理工程师：（建设单位项目专业技术负责人）年月日消防管道埋地安装分项工程报验申请表工程名称：烈性传染病病房楼编号：致：中福工程监理公司（监理公司）我单位已完成了消防管道埋地安装工作，现报上该工程报验申请表，请予以审查和验收。附件：1、隐蔽工程中间验收记录（1份）2、室外给水管道安装检验批质量验收记录表（1份）承包单位（章）项目经理日期审查意见：项目监理机构总/专业监理工程师日期隐蔽工程中间验收记录工程名称烈性传染病病房楼建设单位莆田市第五医院施工单位福建永泰建筑工程公司隐蔽项目消防管道安装隐蔽部位室外填写日期年月日序号检查项目名称内容1、消防管道埋地埋地安装部位室外地下数量及单位图纸或规范标准要求1、材料规格、材质：镀锌钢管DN100、802、埋地深度：—0.90米3、严禁铺设在未经处理的松动土层上4、防腐处理5、试压后复土隐蔽检测情况1、管材规格、材质符合设计要求2、埋地安装深度符合设计要求3、管道铺设在夯实土层上4、待试压、防腐后复土隐蔽参加人员签字建设单位现场代表施工技术负责人施工员质检员监理单位代表注：1、材料名称、型号、规格。2、安装位置（标高坐标及层次）。3、水平度或坡度要求。4、连接处质量情况。5、防腐（锈）措施。6、隐蔽前测试情况。7、支墩制作及管槽土质处理及复土时土质情况。8、验收各方应写明同意与否。9、为了使说明清楚应附图说明。室外给水管道安装工程检验批质量验收记录表GB50242-200205060101单位（子单位）工程名称烈性传染病病房楼分部（子分部）工程名称室外消防管道安装验收部位室外施工单位福建永泰建筑工程公司项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1埋地管道覆土深度第9.2.1条√2给水管道不得直接穿越污染源第9.2.2条√3管道上可拆和易腐件,不埋在土中第9.2.3条√4管井内安装与井壁的距离第9.2.4条∕5管道的水压试验第9.2.5条√6埋地管道的防腐第9.2.6条√7管道冲洗和消毒第9.2.7条√一般项目1管道和支架的涂漆第9.2.9条√2阀门、水表安装位置第9.2.10条√3给水与污水管平行铺设的最小间距第9.2.11条√4管道连接应符合规范要求9.2.12、9.2.13、9.2.149.2.15、9.2.16、9.2.17√5管道安装允许偏差坐标铸铁管埋地100mm敷设在沟槽内50mm钢管、塑料管、复合管埋地100mm90mm80mm90mm敷沟内或架空40mm标高铸铁管埋地±50mm敷设在沟槽内±30mm水平管纵横向弯曲钢管、塑料管、复合管埋地±50mm±40mm±30mm敷沟内或架空±30mm铸铁管直段（25m以上）起点～终点40mm钢管、塑料管、复合管直段（25m以上）起点～终点30mm20mm25mm施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日
