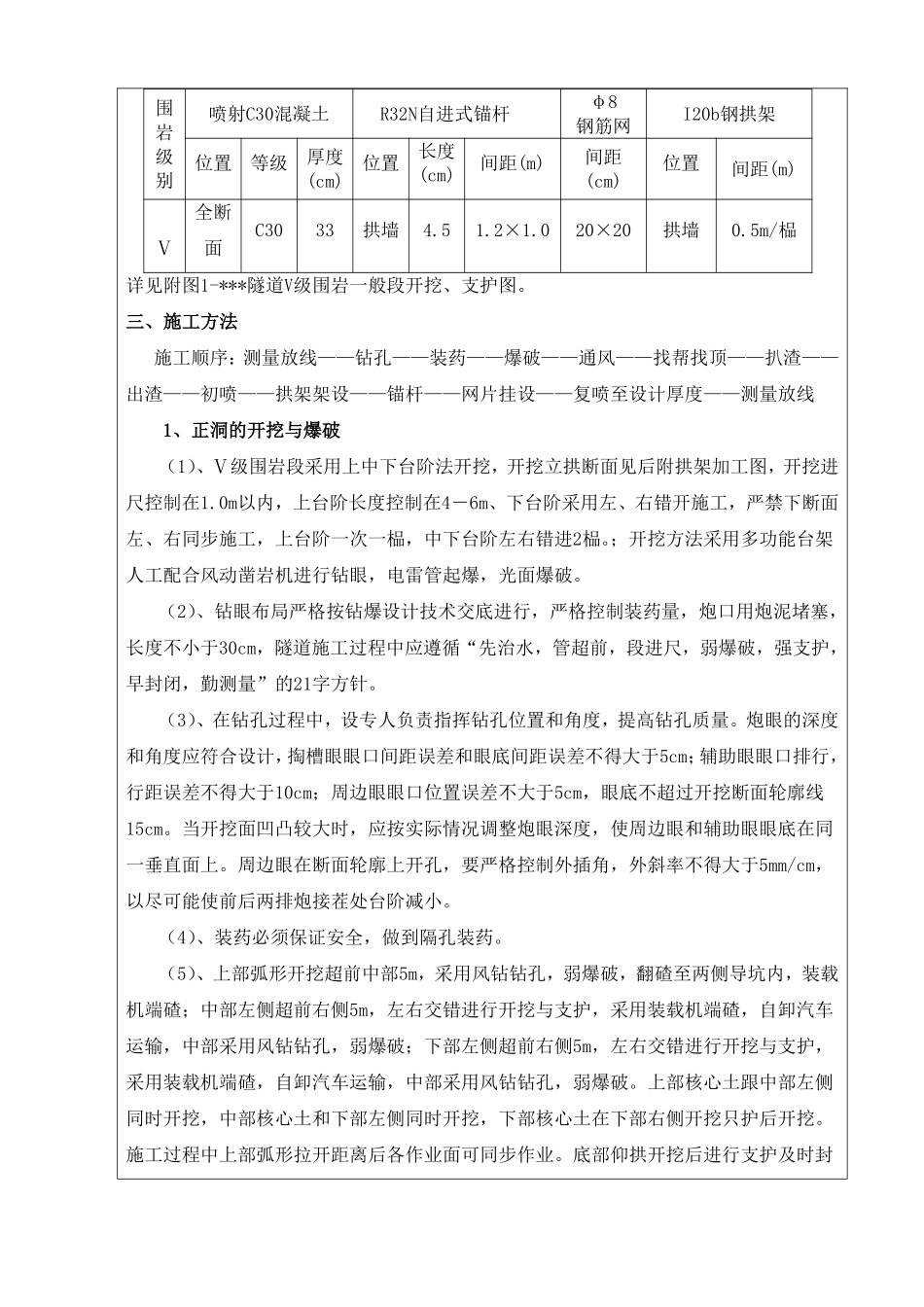

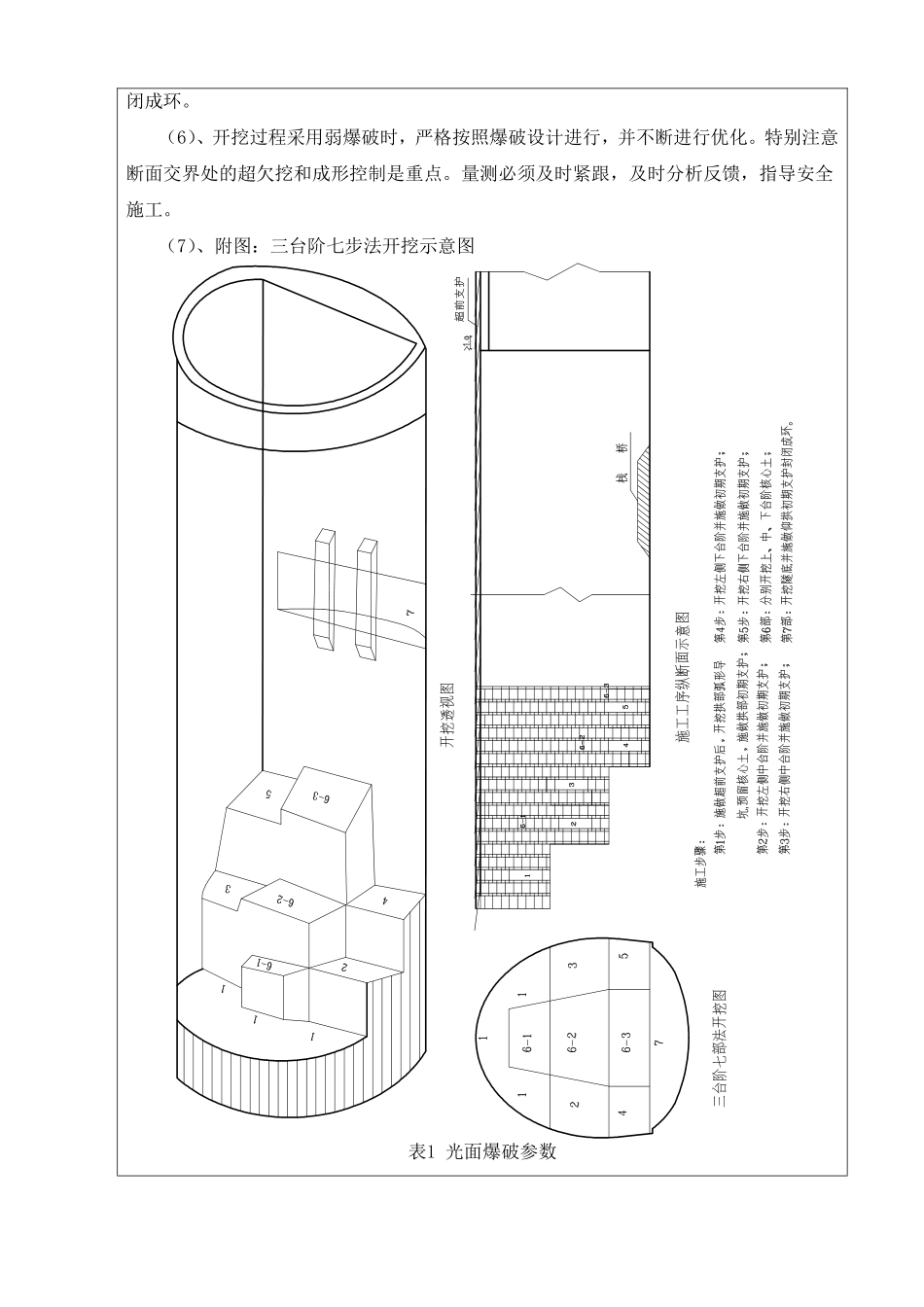

施工技术交底书标段名称:LYS-3工程名称:***隧道左右线作业队名称:******斜井开挖作业队工区:二工区编号:LY4-工程名称***隧道左、右线交底日期2012年3月25日交底名称Ⅴ级软岩开挖、初期支护交底里程DyK181+866~DyK181+820******斜井开挖作业队、测量组、调度室、机械队:***隧道右线根据***隧道设计图纸为依据,现对DyK181+866~DyK181+820段开挖和初期支护做如下交底,作业队及各班组接到交底后严格按交底执行。一、人员及设备、工具的安排1、操作人员安排操作人员须持有有关部门培训考核后颁发的上岗证,方能操作,在操作前进行资格认证。人员配备:开挖班14人、立拱班12人、喷浆班12人、安全员3人、实验员2人、质检员1人、施工负责人与技术负责人各1名。2、设备、工具钻机15把、装载机一台、挖掘机一台、自卸车2辆等机具就位并进行调试。二、施工技术参数1、本段设计为Ⅴ级软岩,开挖采用上下台阶法开挖,上台阶开挖高度为625.1cm,下台阶开挖尺寸为431.33cm。2、拱墙采用I20b钢拱架支护,拱架间距0.5m/榀,拱架纵向连接采用Φ22螺纹钢连接,连接钢筋环向间距1.0m。3、拱部和边墙采用R32N自进式锚杆,锚杆长4.5m,锚杆环纵间距1.2×1.0m。每组连接板或脚板位置应施工1组锁脚锚杆,围岩破碎时,在原有基础上增设1~2组,锁脚锚杆采用砂浆锚杆。4、拱墙设置φ8圆钢单层钢筋网片,网格间距20X20cm。5、洞身开挖完成后先初喷C30混凝土4cm,拱架、网片、锚杆施作完成后复喷混凝土至设计厚度33cm。6、拱部120°范围内采用φ42小导管进行超前支护,小导管每根长3.5m。环向间距0.4m(每环22根),纵向2.0m/环,并注单液浆。支护参数详表围岩级别喷射C30混凝土R32N自进式锚杆φ8钢筋网I20b钢拱架位置等级厚度(cm)位置长度(cm)间距(m)间距(cm)位置间距(m)Ⅴ全断面C3033拱墙4.51.2×1.020×20拱墙0.5m/榀详见附图1-***隧道V级围岩一般段开挖、支护图。三、施工方法施工顺序:测量放线——钻孔——装药——爆破——通风——找帮找顶——扒渣——出渣——初喷——拱架架设——锚杆——网片挂设——复喷至设计厚度——测量放线1、正洞的开挖与爆破(1)、Ⅴ级围岩段采用上中下台阶法开挖,开挖立拱断面见后附拱架加工图,开挖进尺控制在1.0m以内,上台阶长度控制在4-6m、下台阶采用左、右错开施工,严禁下断面左、右同步施工,上台阶一次一榀,中下台阶左右错进2榀。;开挖方法采用多功能台架人工配合风动凿岩机进行钻眼,电雷管起爆,光面爆破。(2)、钻眼布局严格按钻爆设计技术交底进行,严格控制装药量,炮口用炮泥堵塞,长度不小于30cm,隧道施工过程中应遵循“先治水,管超前,段进尺,弱爆破,强支护,早封闭,勤测量”的21字方针。(3)、在钻孔过程中,设专人负责指挥钻孔位置和角度,提高钻孔质量。炮眼的深度和角度应符合设计,掏槽眼眼口间距误差和眼底间距误差不得大于5cm;辅助眼眼口排行,行距误差不得大于10cm;周边眼眼口位置误差不大于5cm,眼底不超过开挖断面轮廓线15cm。当开挖面凹凸较大时,应按实际情况调整炮眼深度,使周边眼和辅助眼眼底在同一垂直面上。周边眼在断面轮廓上开孔,要严格控制外插角,外斜率不得大于5mm/cm,以尽可能使前后两排炮接茬处台阶减小。(4)、装药必须保证安全,做到隔孔装药。(5)、上部弧形开挖超前中部5m,采用风钻钻孔,弱爆破,翻碴至两侧导坑内,装载机端碴;中部左侧超前右侧5m,左右交错进行开挖与支护,采用装载机端碴,自卸汽车运输,中部采用风钻钻孔,弱爆破;下部左侧超前右侧5m,左右交错进行开挖与支护,采用装载机端碴,自卸汽车运输,中部采用风钻钻孔,弱爆破。上部核心土跟中部左侧同时开挖,中部核心土和下部左侧同时开挖,下部核心土在下部右侧开挖只护后开挖。施工过程中上部弧形拉开距离后各作业面可同步作业。底部仰拱开挖后进行支护及时封闭成环。(6)、开挖过程采用弱爆破时,严格按照爆破设计进行,并不断进行优化。特别注意断面交界处的超欠挖和成形控制是重点。量测必须及时紧跟,及时分析反馈,指导安全施工。(7)、附图:三台阶七步法开挖示意图表1光面爆破参数岩石类别周边眼间距E(cm)周边眼抵抗线W...
