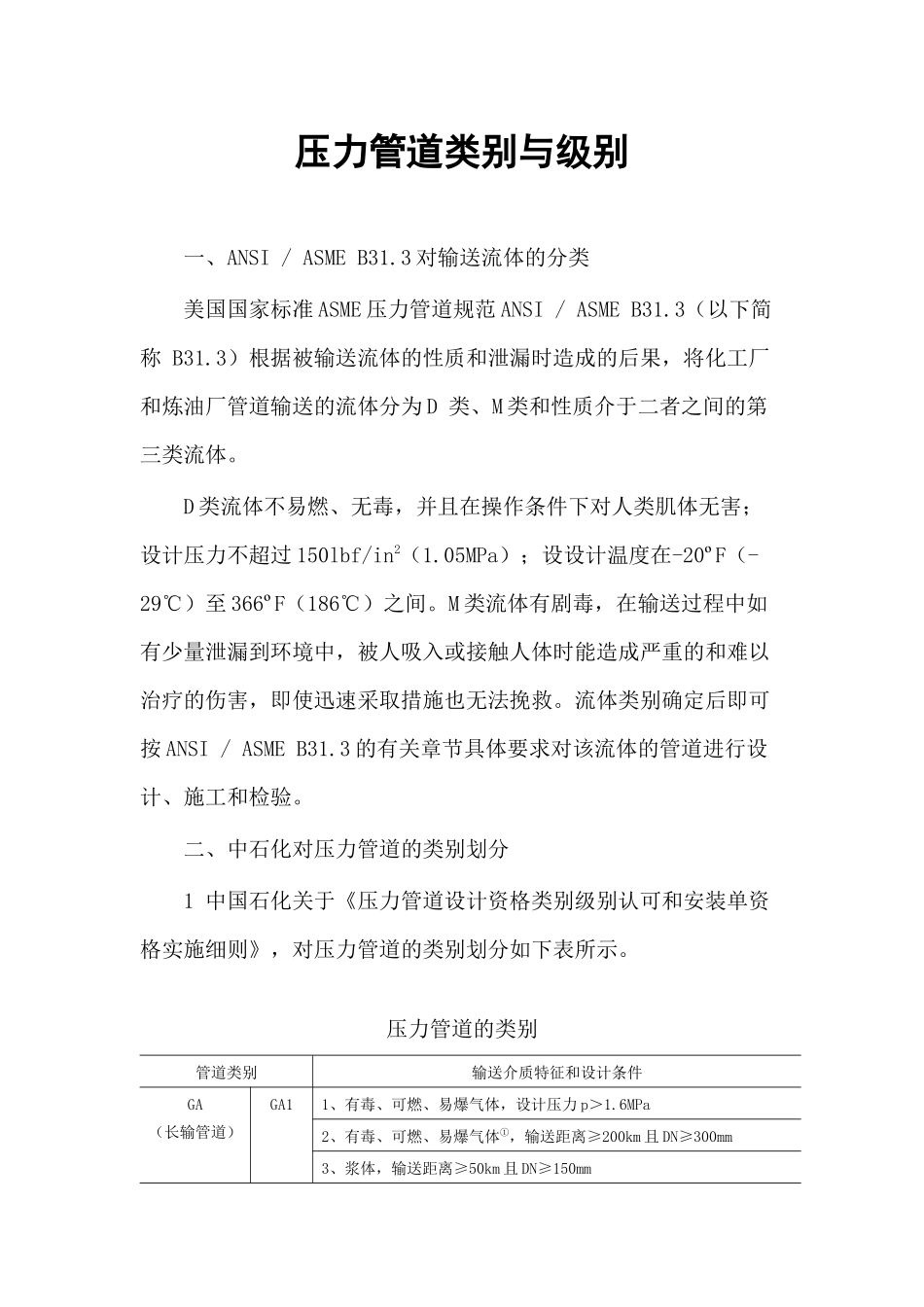

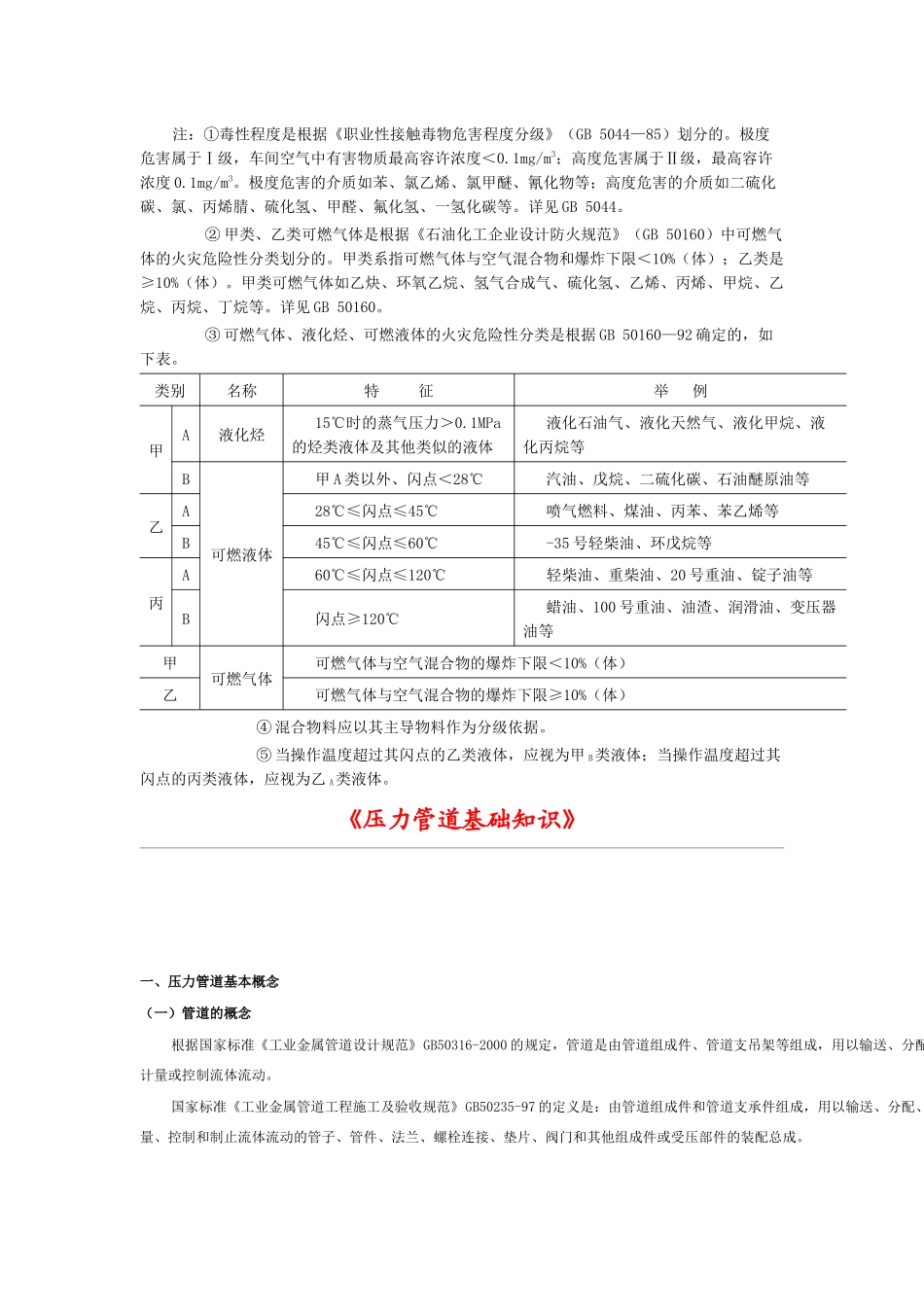

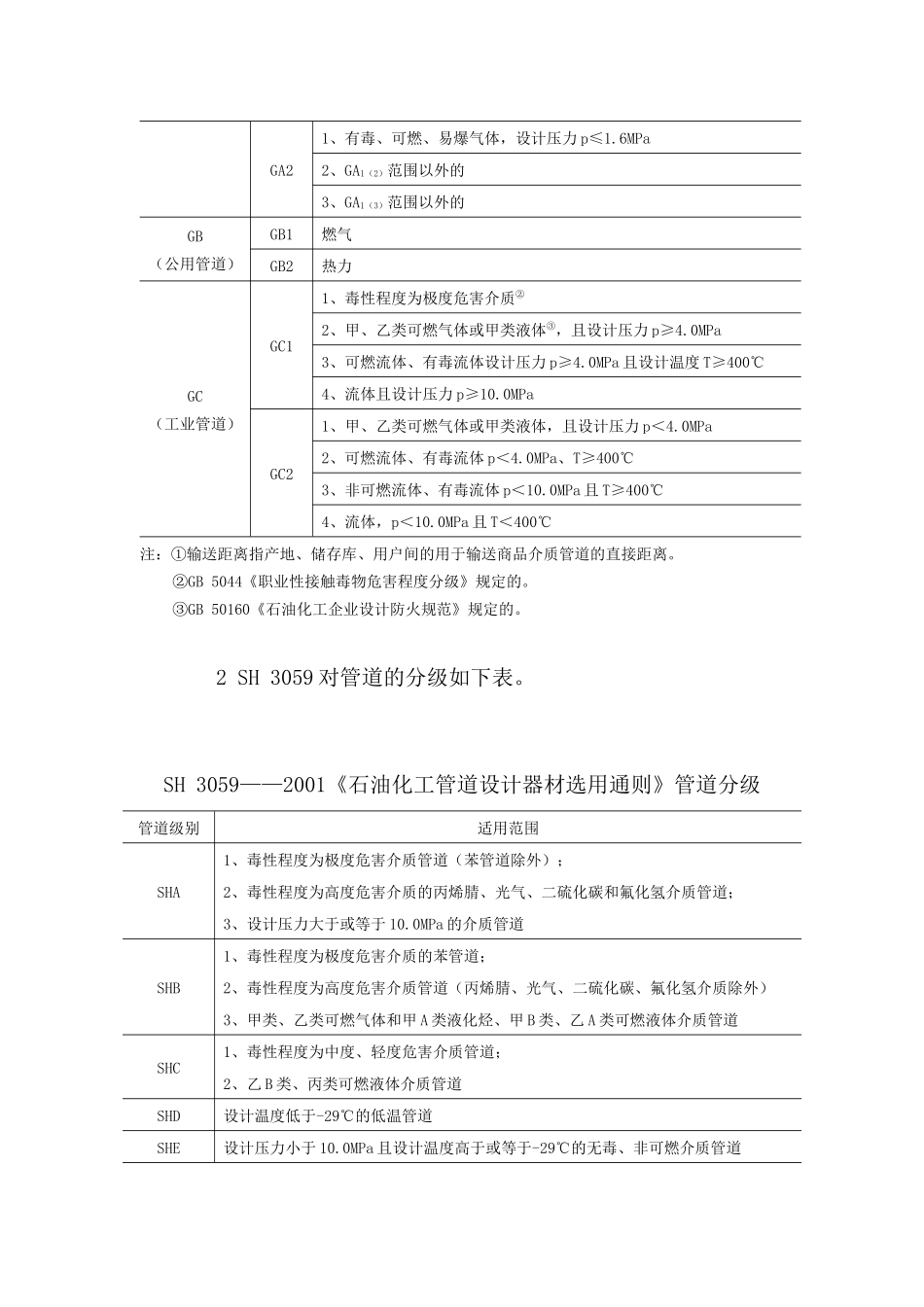

压力管道类别与级别一、ANSI/ASMEB31.3对输送流体的分类美国国家标准ASME压力管道规范ANSI/ASMEB31.3（以下简称B31.3）根据被输送流体的性质和泄漏时造成的后果，将化工厂和炼油厂管道输送的流体分为D类、M类和性质介于二者之间的第三类流体。D类流体不易燃、无毒，并且在操作条件下对人类肌体无害；设计压力不超过150lbf/in2（1.05MPa）；设设计温度在-20ºF（-29℃）至366ºF（186℃）之间。M类流体有剧毒，在输送过程中如有少量泄漏到环境中，被人吸入或接触人体时能造成严重的和难以治疗的伤害，即使迅速采取措施也无法挽救。流体类别确定后即可按ANSI/ASMEB31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。二、中石化对压力管道的类别划分1中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》，对压力管道的类别划分如下表所示。压力管道的类别管道类别输送介质特征和设计条件GA（长输管道）GA11、有毒、可燃、易爆气体，设计压力p＞1.6MPa2、有毒、可燃、易爆气体①，输送距离≥200km且DN≥300mm3、浆体，输送距离≥50km且DN≥150mmGA21、有毒、可燃、易爆气体，设计压力p≤1.6MPa2、GA1（2）范围以外的3、GA1（3）范围以外的GB（公用管道）GB1燃气GB2热力GC（工业管道）GC11、毒性程度为极度危害介质②2、甲、乙类可燃气体或甲类液体③，且设计压力p≥4.0MPa3、可燃流体、有毒流体设计压力p≥4.0MPa且设计温度T≥400℃4、流体且设计压力p≥10.0MPaGC21、甲、乙类可燃气体或甲类液体，且设计压力p＜4.0MPa2、可燃流体、有毒流体p＜4.0MPa、T≥400℃3、非可燃流体、有毒流体p＜10.0MPa且T≥400℃4、流体，p＜10.0MPa且T＜400℃注：①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。②GB5044《职业性接触毒物危害程度分级》规定的。③GB50160《石油化工企业设计防火规范》规定的。2SH3059对管道的分级如下表。SH3059——2001《石油化工管道设计器材选用通则》管道分级管道级别适用范围SHA1、毒性程度为极度危害介质管道（苯管道除外）；2、毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道；3、设计压力大于或等于10.0MPa的介质管道SHB1、毒性程度为极度危害介质的苯管道；2、毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳、氟化氢介质除外）3、甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1、毒性程度为中度、轻度危害介质管道；2、乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道SHE设计压力小于10.0MPa且设计温度高于或等于-29℃的无毒、非可燃介质管道注：①毒性程度是根据《职业性接触毒物危害程度分级》（GB5044—85）划分的。极度危害属于Ⅰ级，车间空气中有害物质最高容许浓度＜0.1mg/m3；高度危害属于Ⅱ级，最高容许浓度0.1mg/m3。极度危害的介质如苯、氯乙烯、氯甲醚、氰化物等；高度危害的介质如二硫化碳、氯、丙烯腈、硫化氢、甲醛、氟化氢、一氢化碳等。详见GB5044。②甲类、乙类可燃气体是根据《石油化工企业设计防火规范》（GB50160）中可燃气体的火灾危险性分类划分的。甲类系指可燃气体与空气混合物和爆炸下限＜10%（体）；乙类是≥10%（体）。甲类可燃气体如乙炔、环氧乙烷、氢气合成气、硫化氢、乙烯、丙烯、甲烷、乙烷、丙烷、丁烷等。详见GB50160。③可燃气体、液化烃、可燃液体的火灾危险性分类是根据GB50160—92确定的，如下表。类别名称特征举例甲A液化烃15℃时的蒸气压力＞0.1MPa的烃类液体及其他类似的液体液化石油气、液化天然气、液化甲烷、液化丙烷等B可燃液体甲A类以外、闪点＜28℃汽油、戊烷、二硫化碳、石油醚原油等乙A28℃≤闪点≤45℃喷气燃料、煤油、丙苯、苯乙烯等B45℃≤闪点≤60℃-35号轻柴油、环戊烷等丙A60℃≤闪点≤120℃轻柴油、重柴油、20号重油、锭子油等B闪点≥120℃蜡油、100号重油、油渣、润滑油、变压器油等甲可燃气体可燃气体与空气混合物的爆炸下限＜10%（体）乙可燃气体与空气混合物的爆炸下限≥10%（体）④混合物料应以其主导物料作为分级依据。⑤当操作温度超过其闪点的乙类液体，应视为甲B类液体；当操作温度...
