门式单层钢结构厂房VIP免费

门式单层钢结构厂房_第1页
1/6
门式单层钢结构厂房_第2页
2/6
门式单层钢结构厂房_第3页
3/6

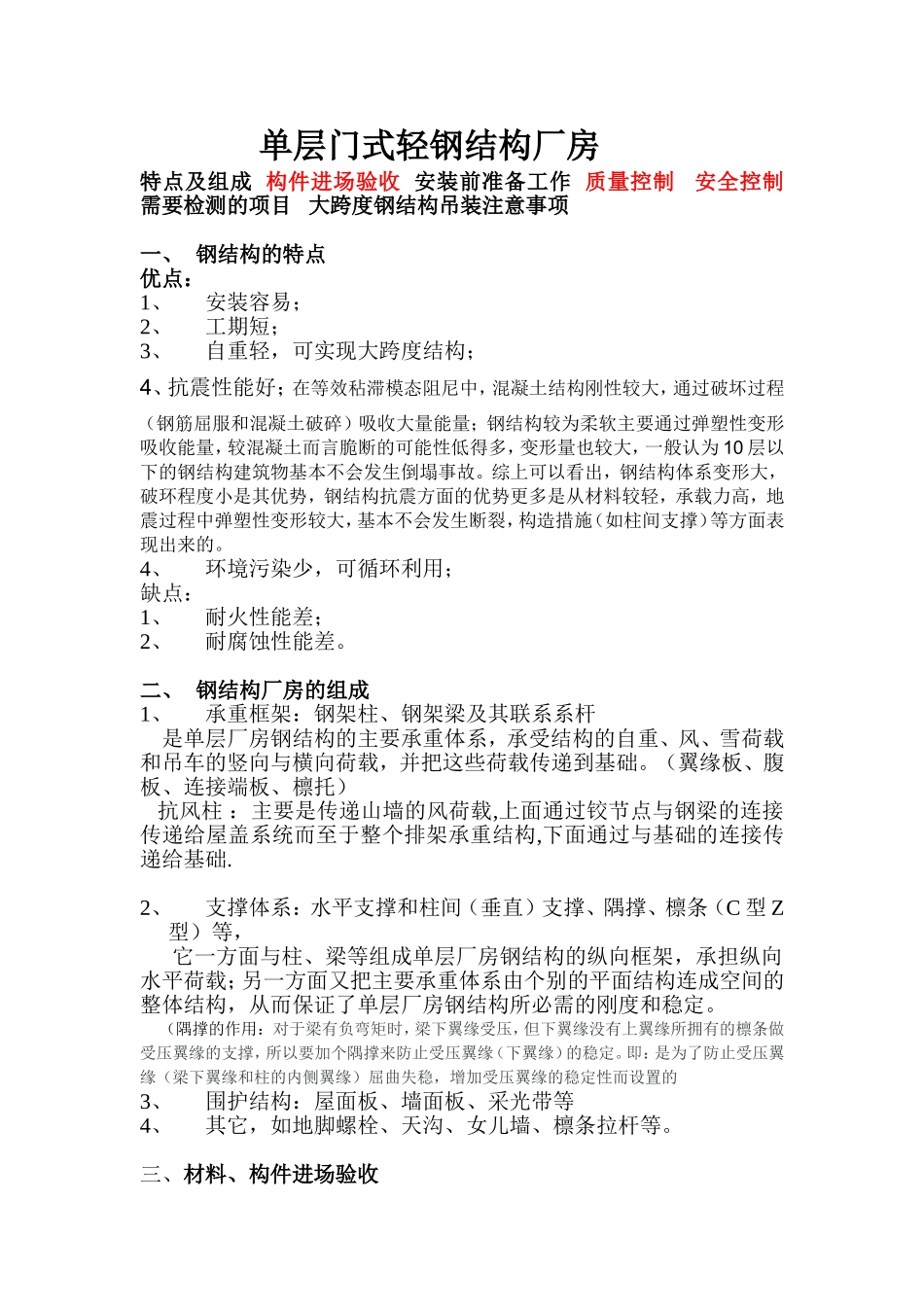

单层门式轻钢结构厂房特点及组成构件进场验收安装前准备工作质量控制安全控制需要检测的项目大跨度钢结构吊装注意事项一、钢结构的特点优点:1、安装容易;2、工期短;3、自重轻,可实现大跨度结构;4、抗震性能好;在等效秥滞模态阻尼中,混凝土结构刚性较大,通过破坏过程(钢筋屈服和混凝土破碎)吸收大量能量;钢结构较为柔软主要通过弹塑性变形吸收能量,较混凝土而言脆断的可能性低得多,变形量也较大,一般认为10层以下的钢结构建筑物基本不会发生倒塌事故。综上可以看出,钢结构体系变形大,破环程度小是其优势,钢结构抗震方面的优势更多是从材料较轻,承载力高,地震过程中弹塑性变形较大,基本不会发生断裂,构造措施(如柱间支撑)等方面表现出来的。4、环境污染少,可循环利用;缺点:1、耐火性能差;2、耐腐蚀性能差。二、钢结构厂房的组成1、承重框架:钢架柱、钢架梁及其联系系杆是单层厂房钢结构的主要承重体系,承受结构的自重、风、雪荷载和吊车的竖向与横向荷载,并把这些荷载传递到基础。(翼缘板、腹板、连接端板、檩托)抗风柱:主要是传递山墙的风荷载,上面通过铰节点与钢梁的连接传递给屋盖系统而至于整个排架承重结构,下面通过与基础的连接传递给基础.2、支撑体系:水平支撑和柱间(垂直)支撑、隅撑、檩条(C型Z型)等,它一方面与柱、梁等组成单层厂房钢结构的纵向框架,承担纵向水平荷载;另一方面又把主要承重体系由个别的平面结构连成空间的整体结构,从而保证了单层厂房钢结构所必需的刚度和稳定。(隅撑的作用:对于梁有负弯矩时,梁下翼缘受压,但下翼缘没有上翼缘所拥有的檩条做受压翼缘的支撑,所以要加个隅撑来防止受压翼缘(下翼缘)的稳定。即:是为了防止受压翼缘(梁下翼缘和柱的内侧翼缘)屈曲失稳,增加受压翼缘的稳定性而设置的3、围护结构:屋面板、墙面板、采光带等4、其它,如地脚螺栓、天沟、女儿墙、檩条拉杆等。三、材料、构件进场验收1、主构件堆放要求:就近原则,减少二次搬运;场地平整,防止变形;覆盖、加垫木等防止污染;留出吊车通道(要求提供平面放置图);保温棉、岩棉夹芯板必须放置棚内,如放置室外,顶部必须覆盖防雨布,底部留有间隙,以便排水及通风;配件必须集中、分类堆放,以免弄乱和遗失;重要配件如高强螺栓及普通螺栓等必须室内存放。2、主构件现场抽测:数量、尺寸、翼缘板和腹板厚度、漆膜厚度等仪器:游标卡尺、漆膜测厚仪、卷尺要求:规范PP59尺寸标注举例如:钢柱H(1200X400X20X25)表示截面高度为1200,宽度400,腹板厚度20,翼缘板厚度25。3、书面证明资料(若不驻厂监造应有制造检验批、分项等资料)4、安装前需要复试的材料:地脚螺栓%%大六角头高强螺栓扭矩系数、扭剪型高强度螺栓的紧固轴力(8套)出厂日期后六个月内使用;摩擦面抗滑移系数(制造厂采用相同工艺单独制造试验用标准件随构件一起进场。按工程量2000吨一批)部分焊接材料防火涂料(薄涂型100吨以下一批、厚涂型500吨以下一批。)钢材(规范p14基本与钢筋要求相同:同规格、同型号每60吨为一检验批)5、焊缝外观及一、二级焊缝超声波(x射线)无损检测(自检应全部检查,第三方检测应该是每条焊缝的20%且不小于200mm)要求:(规范20)四、吊装前准备工作1、企业及人员资质(五大员、信号工、汽吊驾驶员、电焊工:合格证内容包括理论考试成绩、操作技能考试、本证书授予操作范围)2、地脚螺栓轴线标高复测及交接要求:设计或规范要求3、基础混凝土强度必须达到设计强度75%以上,压试块4、吊装方案审批(注意大跨度需专家论证。)5、监理安全交底五、吊装质量控制(通病,施工单位常出现的错误)1、构件吊装前除污、补漆(照片)2、变形构件矫正(冷矫正、热矫正)应用矫直机、顶床,仅在特殊情况下可放置锤垫后用锤击矫正,不得用锤直接击打钢材。3、柱的整体垂直度、整体平面弯曲要求(垂直度:单层柱H≤10m误差不大于为H\1000;H>10m,误差不大于为H\1000且不大于25mm:多层柱:单节柱,H\1000且不大于10mm;柱全高不大于35mm。平面弯曲:L\1500且不大于25)规范附录E,需第三方检测。4、高强螺栓的初拧、终拧(复拧24h内完成...
