锅炉砌筑工艺规程VIP免费

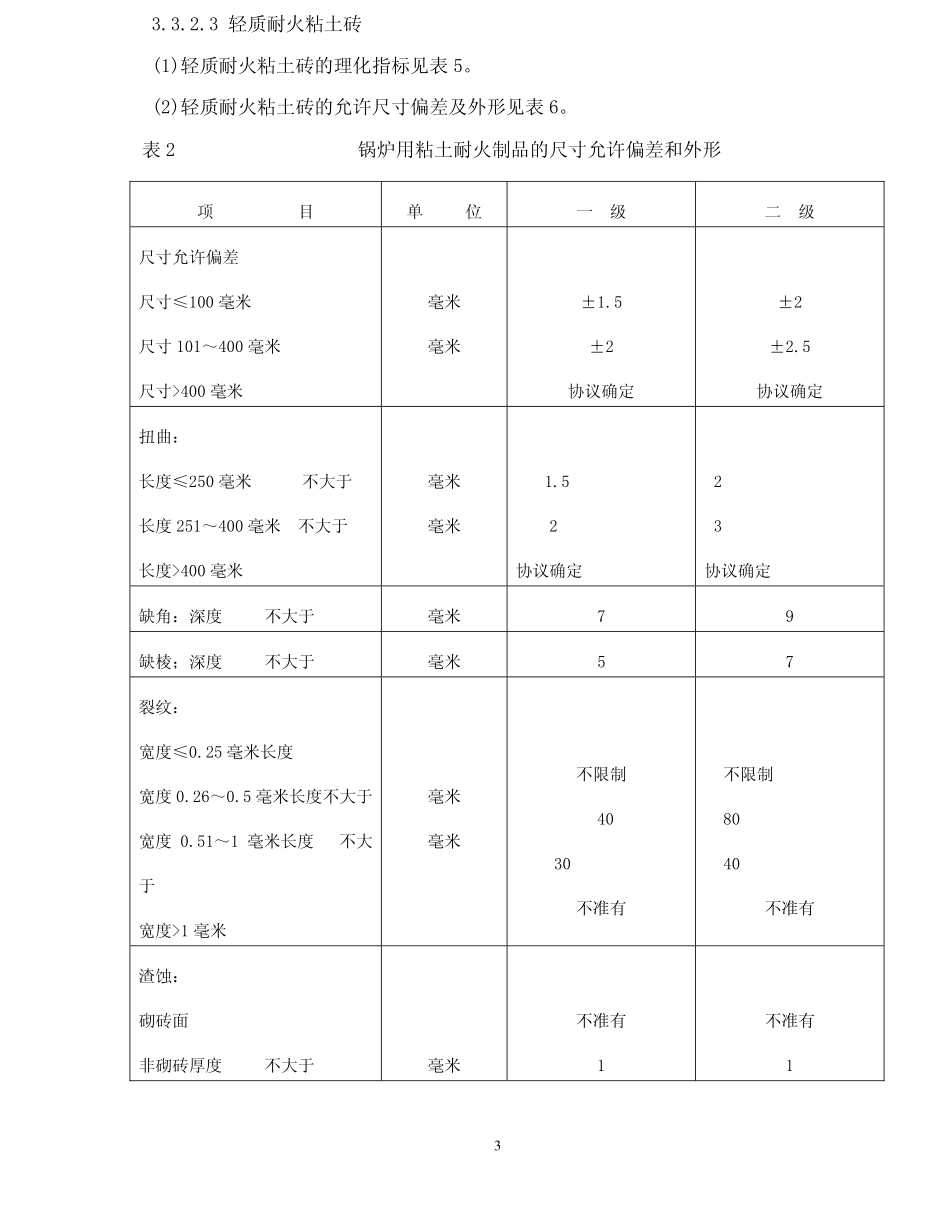

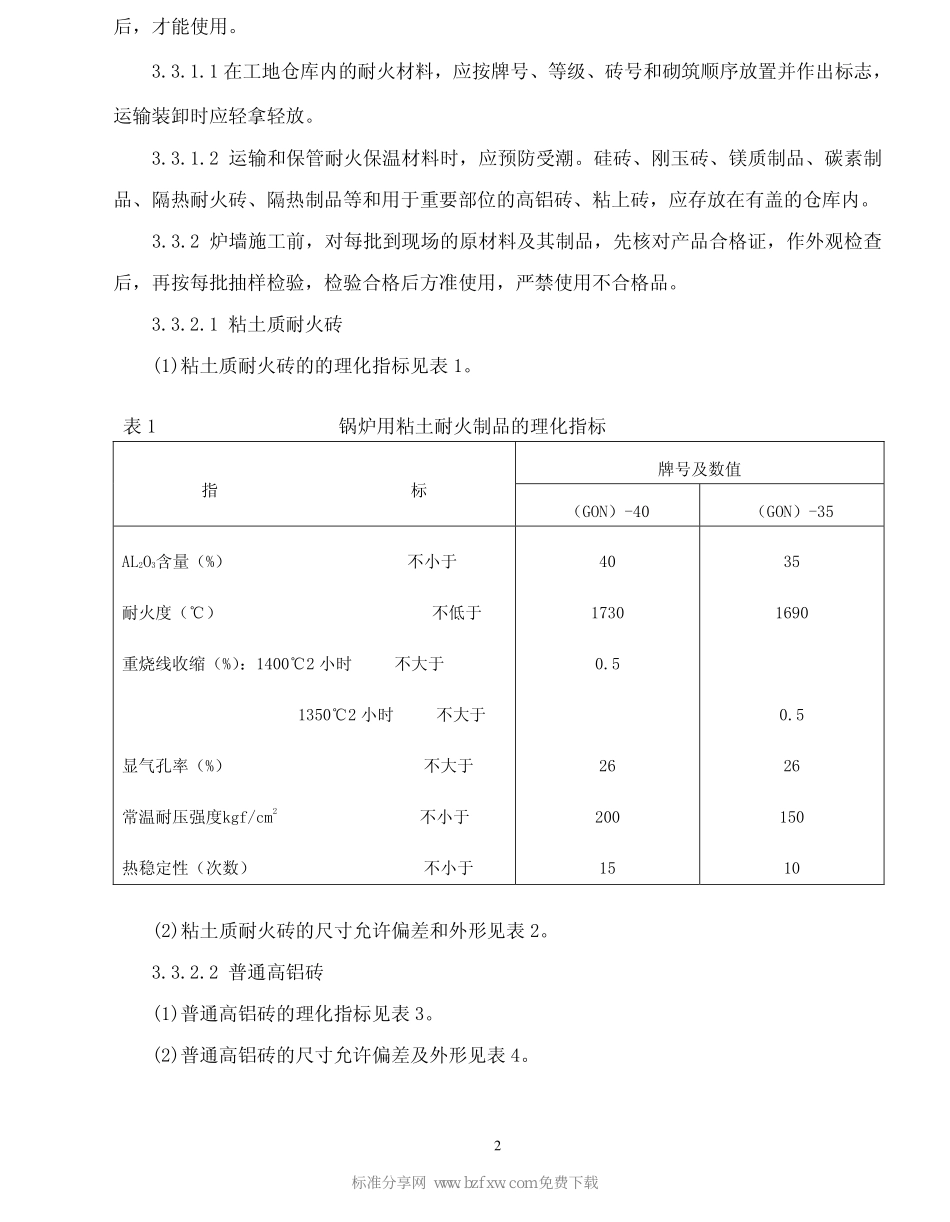

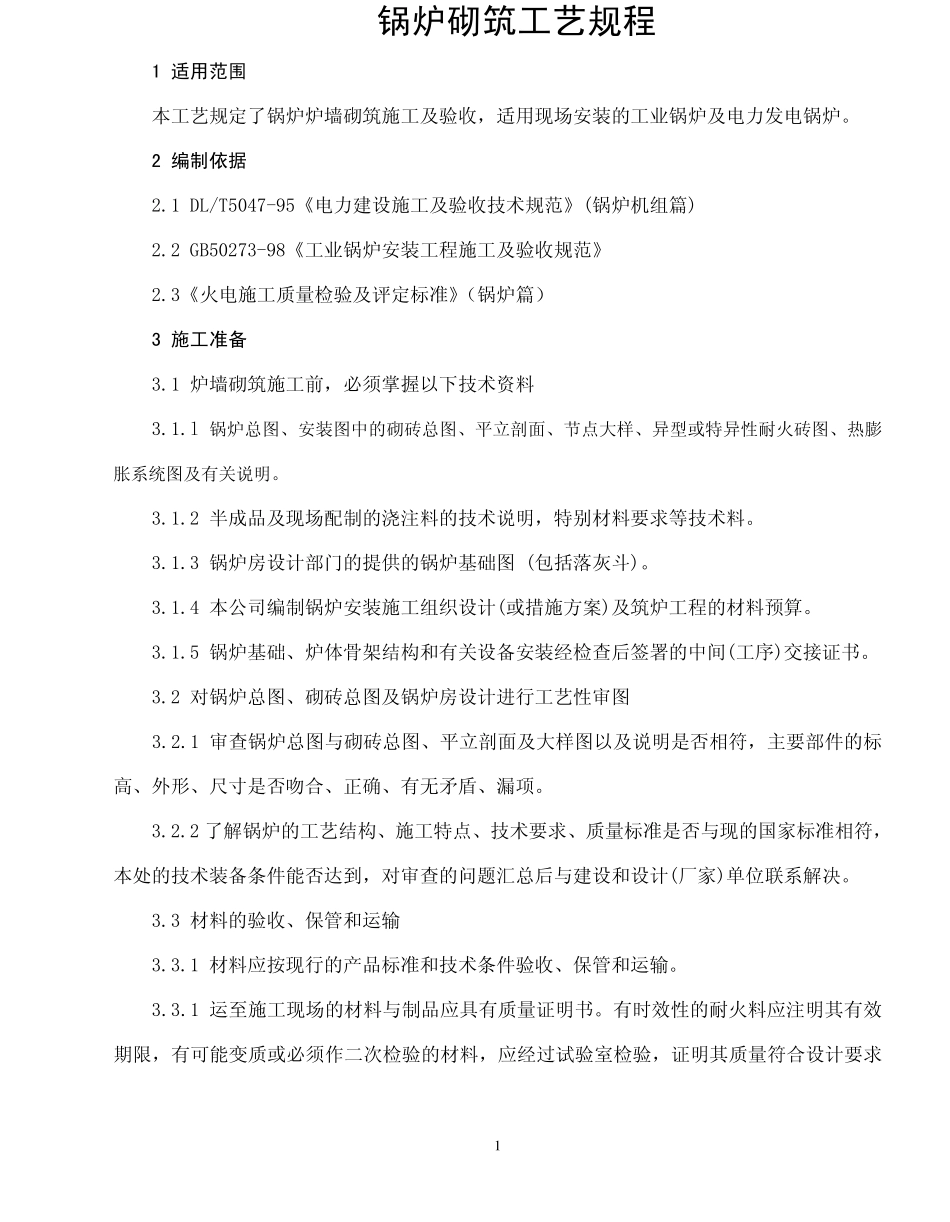

安装网http://www.azwang.com1锅炉砌筑工艺规程1适用范围本工艺规定了锅炉炉墙砌筑施工及验收，适用现场安装的工业锅炉及电力发电锅炉。2编制依据2.1DL/T5047-95《电力建设施工及验收技术规范》(锅炉机组篇)2.2GB50273-98《工业锅炉安装工程施工及验收规范》2.3《火电施工质量检验及评定标准》（锅炉篇）3施工准备3.1炉墙砌筑施工前，必须掌握以下技术资料3.1.l锅炉总图、安装图中的砌砖总图、平立剖面、节点大样、异型或特异性耐火砖图、热膨胀系统图及有关说明。3.1.2半成品及现场配制的浇注料的技术说明，特别材料要求等技术料。3.1.3锅炉房设计部门的提供的锅炉基础图(包括落灰斗)。3.1.4本公司编制锅炉安装施工组织设计(或措施方案)及筑炉工程的材料预算。3.1.5锅炉基础、炉体骨架结构和有关设备安装经检查后签署的中间(工序)交接证书。3.2对锅炉总图、砌砖总图及锅炉房设计进行工艺性审图3.2.1审查锅炉总图与砌砖总图、平立剖面及大样图以及说明是否相符，主要部件的标高、外形、尺寸是否吻合、正确、有无矛盾、漏项。3.2.2了解锅炉的工艺结构、施工特点、技术要求、质量标准是否与现的国家标准相符，本处的技术装备条件能否达到，对审查的问题汇总后与建设和设计(厂家)单位联系解决。3.3材料的验收、保管和运输3.3.1材料应按现行的产品标准和技术条件验收、保管和运输。3.3.1运至施工现场的材料与制品应具有质量证明书。有时效性的耐火料应注明其有效期限，有可能变质或必须作二次检验的材料，应经过试验室检验，证明其质量符合设计要求安装网http://www.azwang.com2后，才能使用。3.3.1.1在工地仓库内的耐火材料，应按牌号、等级、砖号和砌筑顺序放置并作出标志，运输装卸时应轻拿轻放。3.3.1.2运输和保管耐火保温材料时，应预防受潮。硅砖、刚玉砖、镁质制品、碳素制品、隔热耐火砖、隔热制品等和用于重要部位的高铝砖、粘上砖，应存放在有盖的仓库内。3.3.2炉墙施工前，对每批到现场的原材料及其制品，先核对产品合格证，作外观检查后，再按每批抽样检验，检验合格后方准使用，严禁使用不合格品。3.3.2.1粘土质耐火砖(1)粘土质耐火砖的的理化指标见表1。表1锅炉用粘土耐火制品的理化指标牌号及数值指标（GON）-40（GON）-35AL2O3含量（%）不小于耐火度（℃）不低于重烧线收缩（%）：1400℃2小时不大于1350℃2小时不大于显气孔率（%）不大于常温耐压强度kgf/cm2不小于热稳定性（次数）不小于4017300.526200153516900.52615010(2)粘土质耐火砖的尺寸允许偏差和外形见表2。3.3.2.2普通高铝砖(1)普通高铝砖的理化指标见表3。(2)普通高铝砖的尺寸允许偏差及外形见表4。标准分享网www.bzfxw.com免费下载安装网http://www.azwang.com33.3.2.3轻质耐火粘土砖(1)轻质耐火粘土砖的理化指标见表5。(2)轻质耐火粘土砖的允许尺寸偏差及外形见表6。表2锅炉用粘土耐火制品的尺寸允许偏差和外形项目单位一级二级尺寸允许偏差尺寸≤100毫米尺寸101～400毫米尺寸>400毫米毫米毫米±1.5±2协议确定±2±2.5协议确定扭曲：长度≤250毫米不大于长度251～400毫米不大于长度>400毫米毫米毫米1.52协议确定23协议确定缺角：深度不大于毫米79缺棱；深度不大于毫米57裂纹：宽度≤0.25毫米长度宽度0.26～0.5毫米长度不大于宽度0.51～1毫米长度不大于宽度>1毫米毫米毫米不限制4030不准有不限制8040不准有渣蚀：砌砖面非砌砖厚度不大于毫米不准有1不准有1安装网http://www.azwang.com4溶洞：直径不大于毫米58注：1锅炉用粘土质耐火制品非工作面溶洞直径，一、二级不允许大于12毫米。2裂纹不允许跨过两个或两个以上的棱，在砖的凹凸槽集中处的裂纹不作跨棱计算。表3普通高铝砖的理化指标牌号及数值指标(LZ-65)(LZ-55)(LZ-43)AL2O3含量（%）耐火度（℃）2kgf/cm荷重软化开始温度（℃）不低于重烧线收缩（%）：1500℃3小时不低于1450℃3小时不低于显气孔率（%）不大于常温耐压强度（kgf/cm2）不小于65～75179015000.72340055～65177014700.7261048～55175014200.723400表4普通高铝砖的尺寸允许偏差及外形项目单位一级二级尺寸允许偏差尺寸≤100毫米尺寸101～400毫米尺寸>400毫米毫米毫米±1.5±2协议确定±...
