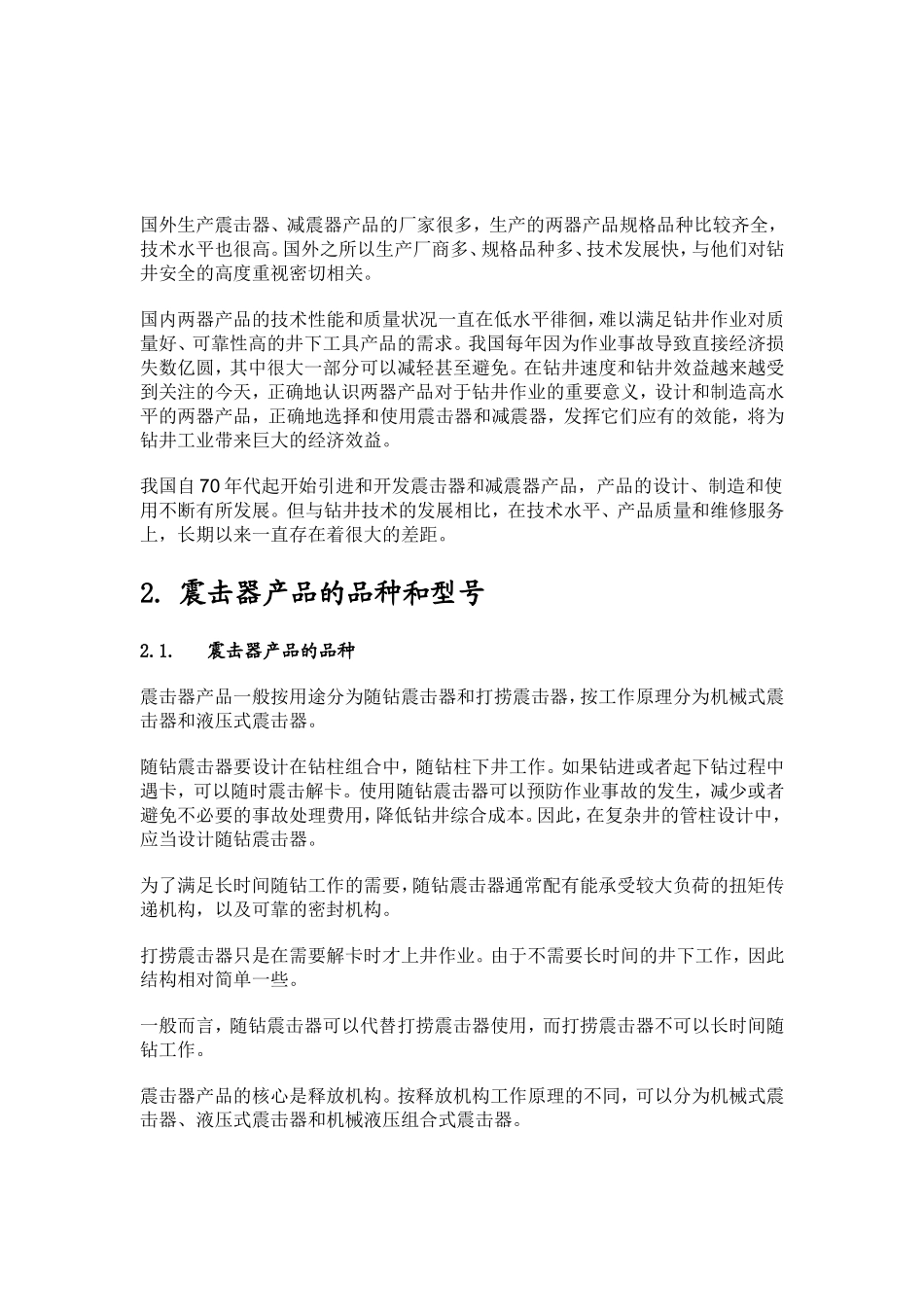

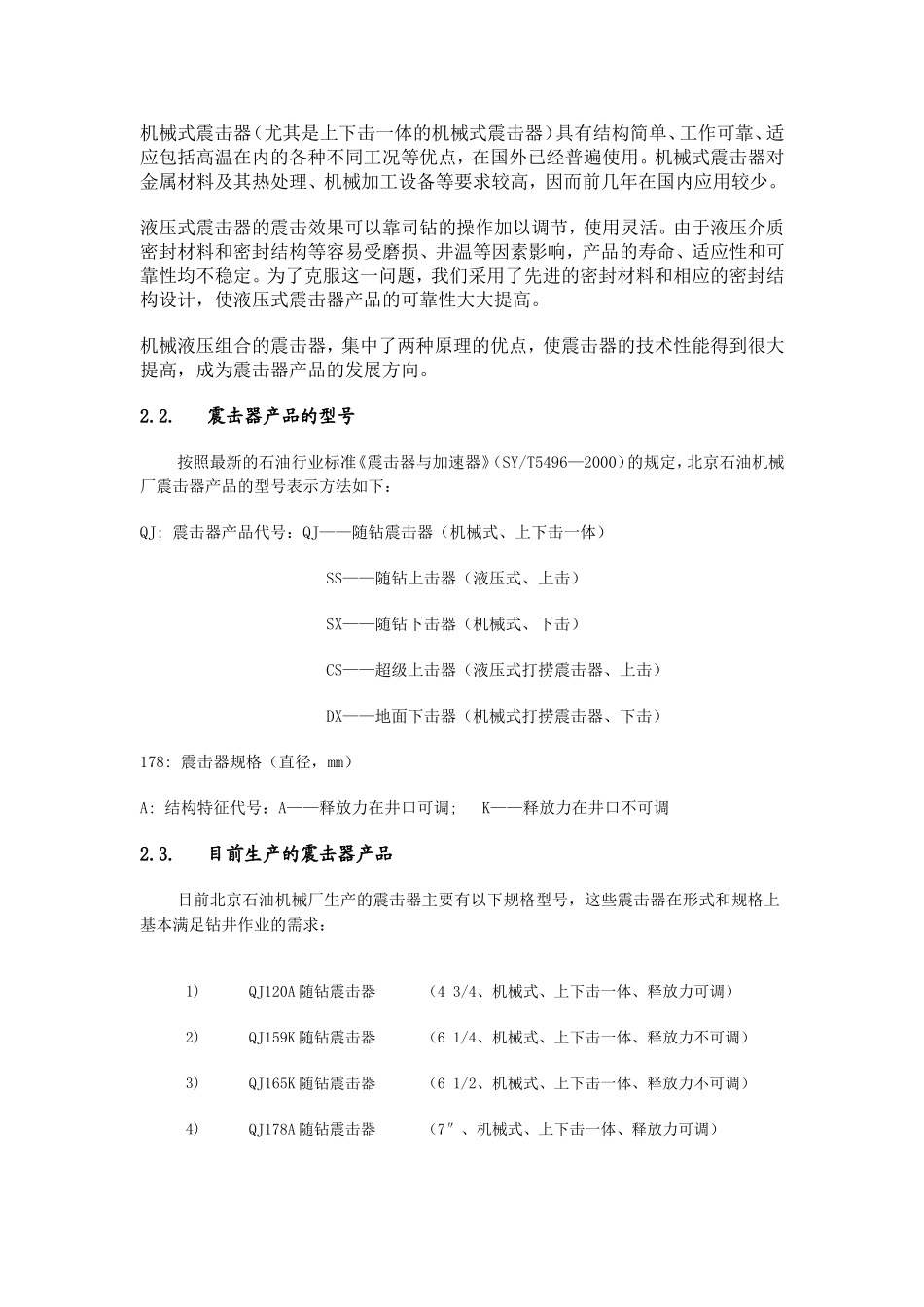

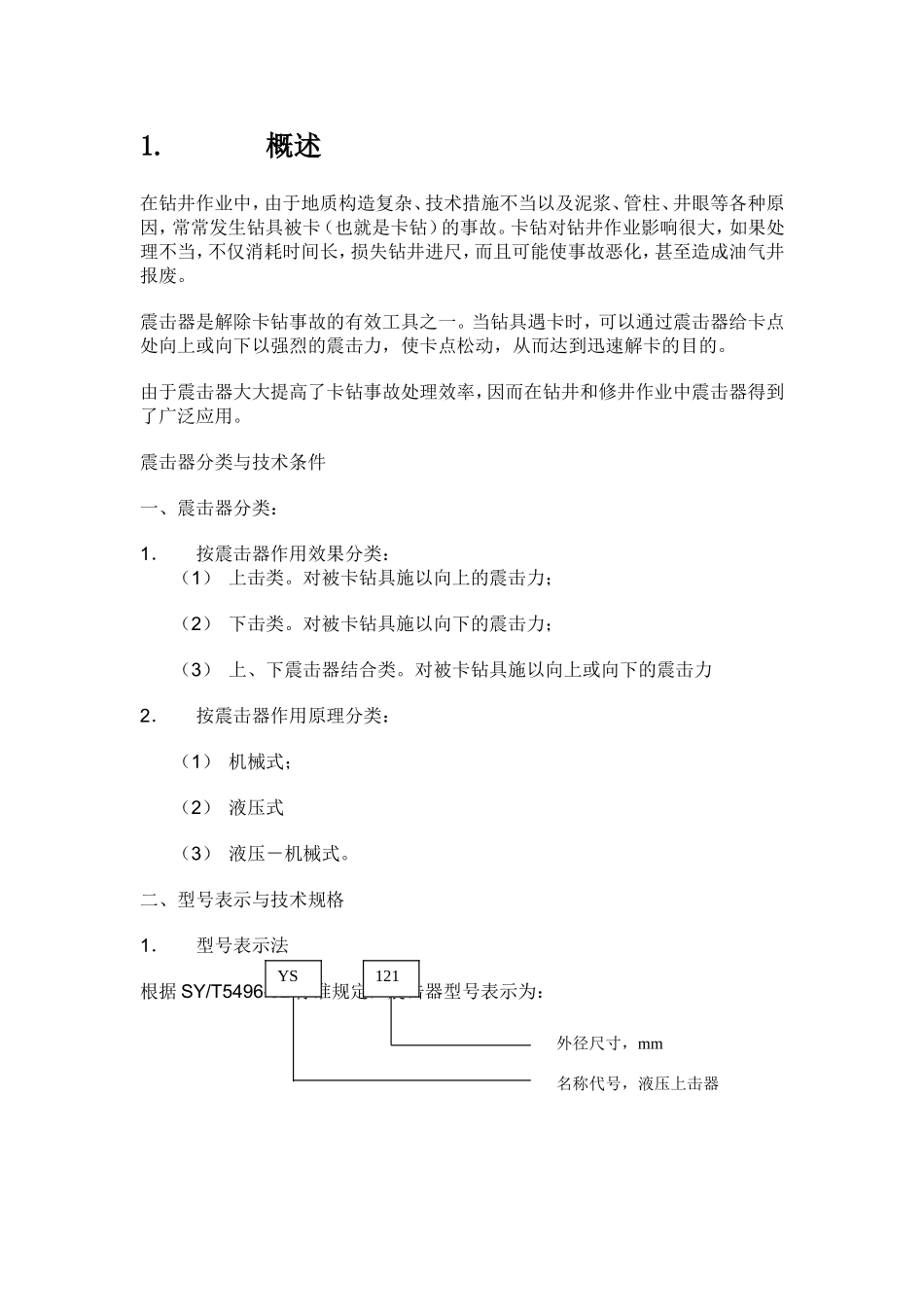

1.概述在钻井作业中，由于地质构造复杂、技术措施不当以及泥浆、管柱、井眼等各种原因，常常发生钻具被卡（也就是卡钻）的事故。卡钻对钻井作业影响很大，如果处理不当，不仅消耗时间长，损失钻井进尺，而且可能使事故恶化，甚至造成油气井报废。震击器是解除卡钻事故的有效工具之一。当钻具遇卡时，可以通过震击器给卡点处向上或向下以强烈的震击力，使卡点松动，从而达到迅速解卡的目的。由于震击器大大提高了卡钻事故处理效率，因而在钻井和修井作业中震击器得到了广泛应用。震击器分类与技术条件一、震击器分类：1．按震击器作用效果分类：（1）上击类。对被卡钻具施以向上的震击力；（2）下击类。对被卡钻具施以向下的震击力；（3）上、下震击器结合类。对被卡钻具施以向上或向下的震击力2．按震击器作用原理分类：（1）机械式；（2）液压式（3）液压－机械式。二、型号表示与技术规格1．型号表示法根据SY/T5496-92标准规定，震击器型号表示为：YS121外径尺寸，mm名称代号，液压上击器国外生产震击器、减震器产品的厂家很多，生产的两器产品规格品种比较齐全，技术水平也很高。国外之所以生产厂商多、规格品种多、技术发展快，与他们对钻井安全的高度重视密切相关。国内两器产品的技术性能和质量状况一直在低水平徘徊，难以满足钻井作业对质量好、可靠性高的井下工具产品的需求。我国每年因为作业事故导致直接经济损失数亿圆，其中很大一部分可以减轻甚至避免。在钻井速度和钻井效益越来越受到关注的今天，正确地认识两器产品对于钻井作业的重要意义，设计和制造高水平的两器产品，正确地选择和使用震击器和减震器，发挥它们应有的效能，将为钻井工业带来巨大的经济效益。我国自70年代起开始引进和开发震击器和减震器产品，产品的设计、制造和使用不断有所发展。但与钻井技术的发展相比，在技术水平、产品质量和维修服务上，长期以来一直存在着很大的差距。2.震击器产品的品种和型号2.1.震击器产品的品种震击器产品一般按用途分为随钻震击器和打捞震击器，按工作原理分为机械式震击器和液压式震击器。随钻震击器要设计在钻柱组合中，随钻柱下井工作。如果钻进或者起下钻过程中遇卡，可以随时震击解卡。使用随钻震击器可以预防作业事故的发生，减少或者避免不必要的事故处理费用，降低钻井综合成本。因此，在复杂井的管柱设计中，应当设计随钻震击器。为了满足长时间随钻工作的需要，随钻震击器通常配有能承受较大负荷的扭矩传递机构，以及可靠的密封机构。打捞震击器只是在需要解卡时才上井作业。由于不需要长时间的井下工作，因此结构相对简单一些。一般而言，随钻震击器可以代替打捞震击器使用，而打捞震击器不可以长时间随钻工作。震击器产品的核心是释放机构。按释放机构工作原理的不同，可以分为机械式震击器、液压式震击器和机械液压组合式震击器。机械式震击器（尤其是上下击一体的机械式震击器）具有结构简单、工作可靠、适应包括高温在内的各种不同工况等优点，在国外已经普遍使用。机械式震击器对金属材料及其热处理、机械加工设备等要求较高，因而前几年在国内应用较少。液压式震击器的震击效果可以靠司钻的操作加以调节，使用灵活。由于液压介质密封材料和密封结构等容易受磨损、井温等因素影响，产品的寿命、适应性和可靠性均不稳定。为了克服这一问题，我们采用了先进的密封材料和相应的密封结构设计，使液压式震击器产品的可靠性大大提高。机械液压组合的震击器，集中了两种原理的优点，使震击器的技术性能得到很大提高，成为震击器产品的发展方向。2.2.震击器产品的型号按照最新的石油行业标准《震击器与加速器》（SY/T5496—2000）的规定，北京石油机械厂震击器产品的型号表示方法如下：QJ:震击器产品代号：QJ——随钻震击器（机械式、上下击一体）SS——随钻上击器（液压式、上击）SX——随钻下击器（机械式、下击）CS——超级上击器（液压式打捞震击器、上击）DX——地面下击器（机械式打捞震击器、下击）178:震击器规格（直径，mm）A:结构特征代号：A——释放力在井口可调;K——释放力在井口不可调2.3.目前生产的震击器产品目前北京石油机械厂生产的震击...
