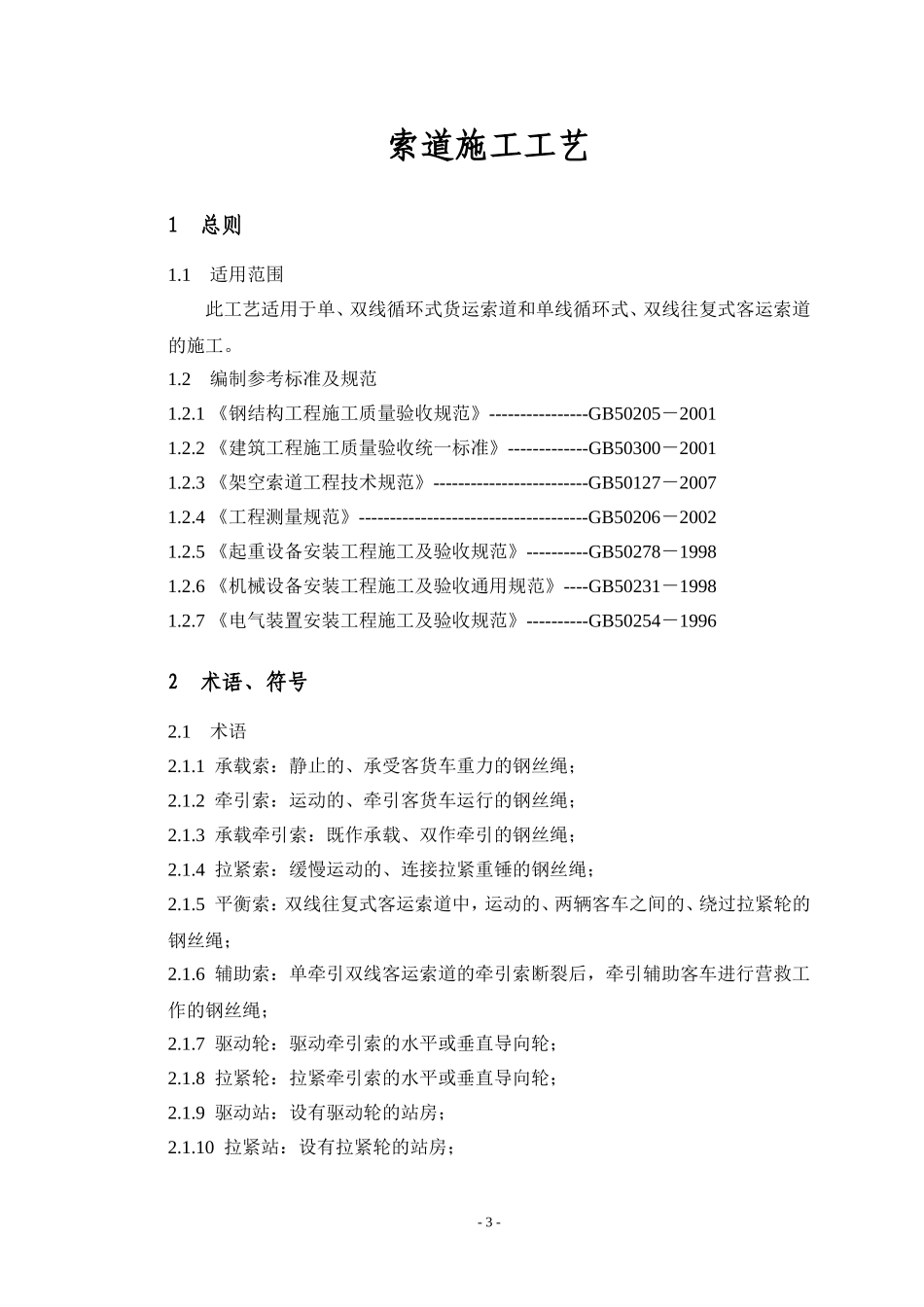

索道施工工艺1总则1.1适用范围此工艺适用于单、双线循环式货运索道和单线循环式、双线往复式客运索道的施工。1.2编制参考标准及规范1.2.1《钢结构工程施工质量验收规范》----------------GB50205－20011.2.2《建筑工程施工质量验收统一标准》-------------GB50300－20011.2.3《架空索道工程技术规范》-------------------------GB50127－20071.2.4《工程测量规范》-------------------------------------GB50206－20021.2.5《起重设备安装工程施工及验收规范》----------GB50278－19981.2.6《机械设备安装工程施工及验收通用规范》----GB50231－19981.2.7《电气装置安装工程施工及验收规范》----------GB50254－19962术语、符号2.1术语2.1.1承载索：静止的、承受客货车重力的钢丝绳；2.1.2牵引索：运动的、牵引客货车运行的钢丝绳；2.1.3承载牵引索：既作承载、双作牵引的钢丝绳；2.1.4拉紧索：缓慢运动的、连接拉紧重锤的钢丝绳；2.1.5平衡索：双线往复式客运索道中，运动的、两辆客车之间的、绕过拉紧轮的钢丝绳；2.1.6辅助索：单牵引双线客运索道的牵引索断裂后，牵引辅助客车进行营救工作的钢丝绳；2.1.7驱动轮：驱动牵引索的水平或垂直导向轮；2.1.8拉紧轮：拉紧牵引索的水平或垂直导向轮；2.1.9驱动站：设有驱动轮的站房；2.1.10拉紧站：设有拉紧轮的站房；-3-2.1.11双线循环式货运索道：既有承载索、又有索引索、货车活动抱索并循环运行的索道；2.1.12单线循环式货索道：仅有承载牵引索、货车活动抱索并循环运动的索道；2.1.13双线往复式吊索道：既有承载索、又有牵引索、吊厢固定抱索并往复运行的索道；2.1.14单线循环式吊厢索道：仅有承载牵引索、吊舱活动或固定抱索并循环运行的索道；2.1.15单线循环式吊篮索道：仅有承载牵引索、吊篮活动或固定抱索并循环运行的索道；2.1.16单线循环式吊椅索道：仅有承载牵引索、吊椅活动或固定抱索并循环运行的索道；2.1.17单线循环式拖牵索道：仅有承载索、拖牵座固定抱索并循环运行、滑雪运行专用的索道；2.2符号A－索道小时运输能力（t/h）、面积（m2）；O－驱动轮或托索轮的直径（mm）；d－牵引索或承载牵引索的直径（mm）；dc－承载索的直径（mm）；F－钢丝绳的金属断面积（mm2）；f－考察点的总挠度（m）；Hmax－传动区段的最大高差（m）；h－高差（m）；J－惯性力（N）；L－平距、距离、长度（m）；Lmax－拉紧区段或传动区段的最大平距（m）；l－跨距、距离、长度（m）；l’－斜距（m）；P－力（N）；Q－重车的重力（N）；q0－牵引索每米重力（N/m）；qc－承载索每米重力（N/m）；-4-q－线路均布载荷（N/m）；R－曲率半径（m）；T0－钢丝绳的初拉力（N）；Tmax－钢丝绳的最大拉力（N）；Tmin－钢丝绳的最小拉力（N）；V－索道运行速度（m/s）；U－磨擦系数；UB－钢丝绳的合格抗拉强度（upa）3基本规定3.1索道工程施工单位应具备相应的索道工程施工资质，施工现场质量管理应有相应的施工技术标准，质量管理体系，质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计，施工方案（或作业指导书）等技术文件。3.2索道安装必须采用经过计量检定、校验合格的计量器具。3.3索道安装工程质量验收应在施工单位自检的基础上，按照检验批、分项工程分部工程的程序进行。3.4索道安装除执行本施工工艺标准外，尚应符合国家及行业的有关现行标准要求。4施工准备索道安装工程施工准备阶段主要内容有：设计交底、技术准备、施工机具准备、材料准备、作业条件准备等。4.1技术准备4.1.1编制索道安装施工组织设计主要内容包括：工程概况与特点；施工组织与部署；施工准备工作计划；施工进度计划；施工现场平面布置图：劳动力、机械设备、材料和构件进场供应计划；质量保证措施和安全措施；环境保护措施等。4.1.2基础验收a)根据土建单位提供的中间交接资料，使用水准仪检查和测设索道线路各水准点标高并最终确认，该水准点可以作为设备塔架安装和调整的标高依据。-5-b)根据土建单位提供的中间交接资料，使用T2经伟仪，确定索道理论中心线该中心线作为设备、塔架安装、调整以及最终检查的中心依据。c)检查地脚螺栓处露部分的情况，...
