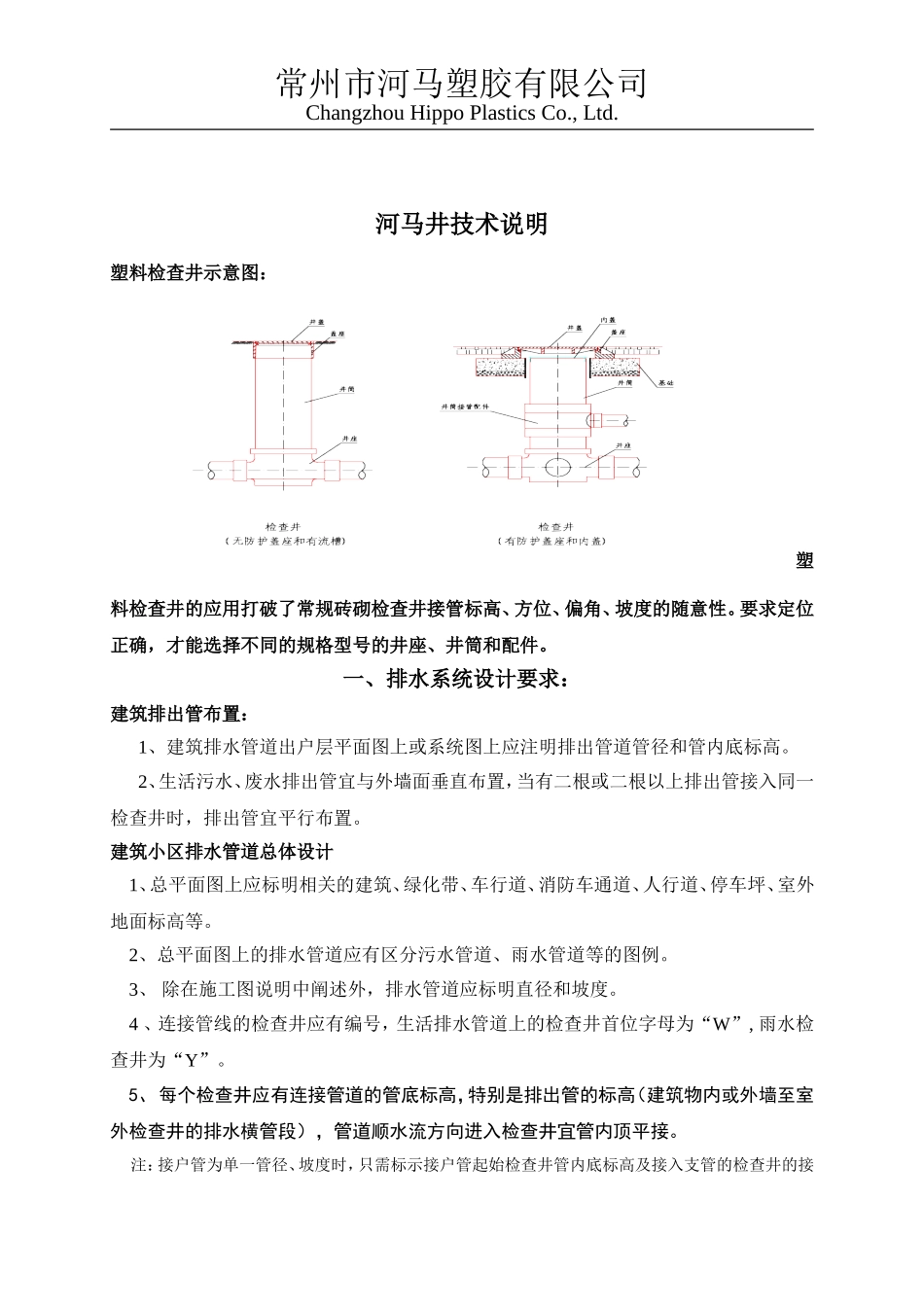

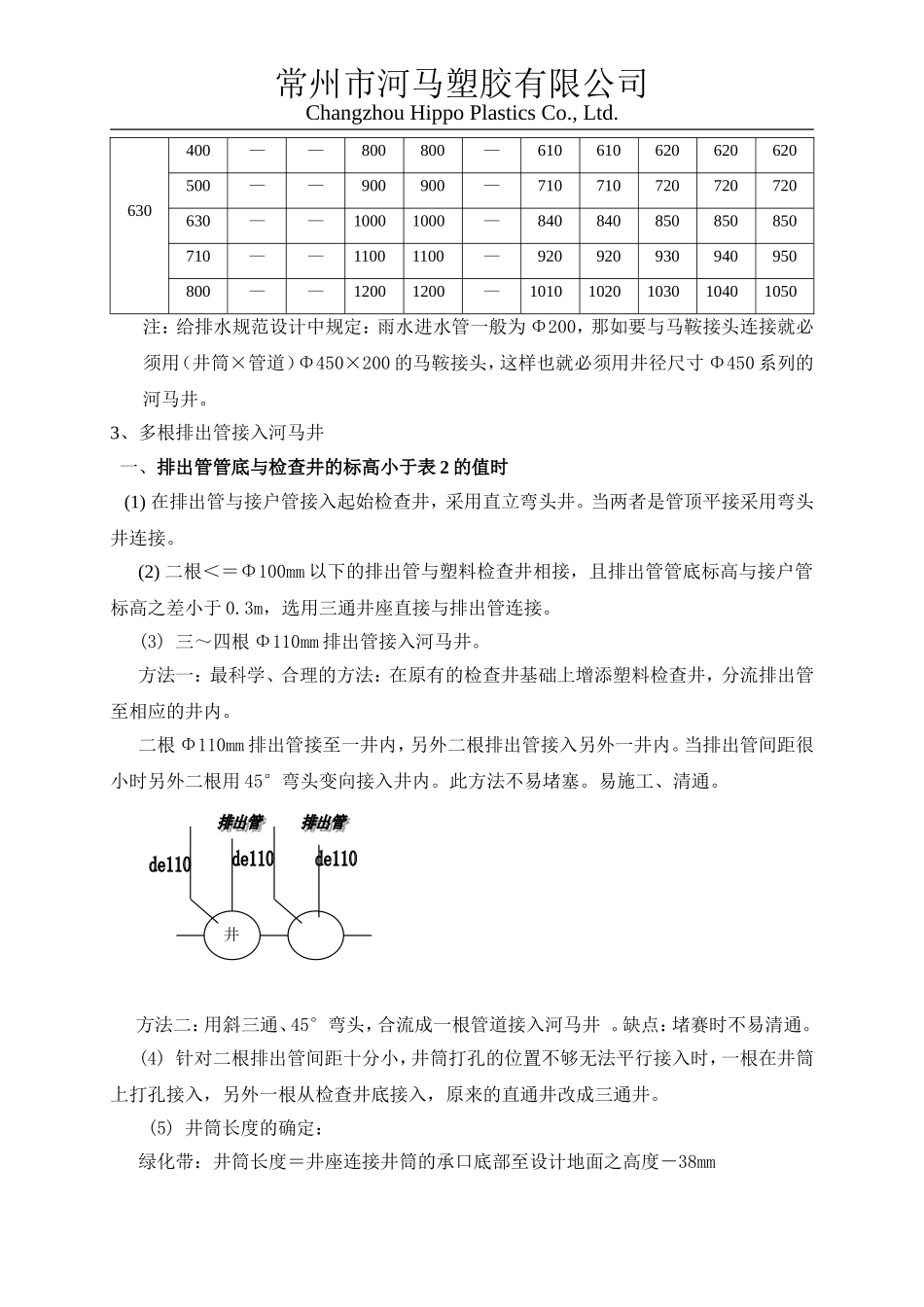

常州市河马塑胶有限公司ChangzhouHippoPlasticsCo.,Ltd.河马井技术说明塑料检查井示意图：塑料检查井的应用打破了常规砖砌检查井接管标高、方位、偏角、坡度的随意性。要求定位正确，才能选择不同的规格型号的井座、井筒和配件。一、排水系统设计要求：建筑排出管布置：1、建筑排水管道出户层平面图上或系统图上应注明排出管道管径和管内底标高。2、生活污水、废水排出管宜与外墙面垂直布置，当有二根或二根以上排出管接入同一检查井时，排出管宜平行布置。建筑小区排水管道总体设计1、总平面图上应标明相关的建筑、绿化带、车行道、消防车通道、人行道、停车坪、室外地面标高等。2、总平面图上的排水管道应有区分污水管道、雨水管道等的图例。3、除在施工图说明中阐述外，排水管道应标明直径和坡度。4、连接管线的检查井应有编号，生活排水管道上的检查井首位字母为“W”,雨水检查井为“Y”。5、每个检查井应有连接管道的管底标高，特别是排出管的标高（建筑物内或外墙至室外检查井的排水横管段），管道顺水流方向进入检查井宜管内顶平接。注：接户管为单一管径、坡度时，只需标示接户管起始检查井管内底标高及接入支管的检查井的接常州市河马塑胶有限公司ChangzhouHippoPlasticsCo.,Ltd.入管管内底标高。二、产品说明1、直接匹配的管材必须是外径系列的，如与内径系列的管道，需增加过渡接头。塑料检查井行业标准是参考国际标准制定，考虑到以后通用性，所有尺寸是外径系列，所以与之直接可以匹配的管材也必须是外径系列的。砖砌井施工的随意性，对埋地管外径没有要求，故各厂家大部分生产内径标准系列管道。而塑料检查井是模具工厂制造，精密度高，对管道要求严格。目前市场上外径系列的管道有PVC双壁波纹管、PVC实壁管、平壁结构壁管。注：内径系列：PE双壁波纹管、PVC加筋管、PE缠绕管、FRPP增强管。（PE双壁波纹管也有外径标准，但国内几乎没有厂家生产）内径系列的管材的特点：同一种管材、不同的厂家壁厚等都不一样，外径也不一样。2、河马井尺寸规格说明：（外径尺寸）井筒尺寸管道尺寸与相应井筒匹配的马鞍接头马鞍接头能接的管径Φ200Φ160Φ200×75Φ200×110Φ75Φ110Φ315Φ200Φ250Φ315×110Φ315×160Φ110Φ160Φ450Φ315Φ400Φ450×160Φ450×200Φ160Φ200Φ630Φ500Φ630Φ630×160Φ630×200Φ160Φ200马鞍接头与检查井连接的临界值表2井筒直径(mm)流出管直径汇入管直径（mm）多头接马鞍接头11016040050075110160200250315200160350———300300————200370———320320————315160400———300300320320——200450———350350350350——250500———400400400400——450250—550———420420430450—315—600———480480480500—400—700———570570580580—常州市河马塑胶有限公司ChangzhouHippoPlasticsCo.,Ltd.630400——800800—610610620620620500——900900—710710720720720630——10001000—840840850850850710——11001100—920920930940950800——12001200—10101020103010401050注：给排水规范设计中规定：雨水进水管一般为Φ200，那如要与马鞍接头连接就必须用（井筒×管道）Φ450×200的马鞍接头，这样也就必须用井径尺寸Φ450系列的河马井。3、多根排出管接入河马井一、排出管管底与检查井的标高小于表2的值时(1)在排出管与接户管接入起始检查井，采用直立弯头井。当两者是管顶平接采用弯头井连接。(2)二根＜＝Φ100mm以下的排出管与塑料检查井相接，且排出管管底标高与接户管标高之差小于0.3m，选用三通井座直接与排出管连接。(3)三～四根Φ110mm排出管接入河马井。方法一：最科学、合理的方法：在原有的检查井基础上增添塑料检查井，分流排出管至相应的井内。二根Φ110mm排出管接至一井内，另外二根排出管接入另外一井内。当排出管间距很小时另外二根用45°弯头变向接入井内。此方法不易堵塞。易施工、清通。方法二：用斜三通、45°弯头，合流成一根管道接入河马井。缺点：堵赛时不易清通。(4)针对二根排出管间距十分小，井筒打孔的位置不够无法平行接入时，一根在井筒上打孔接入，另外一根从检查井底接入，原来的直通井改成三通...
