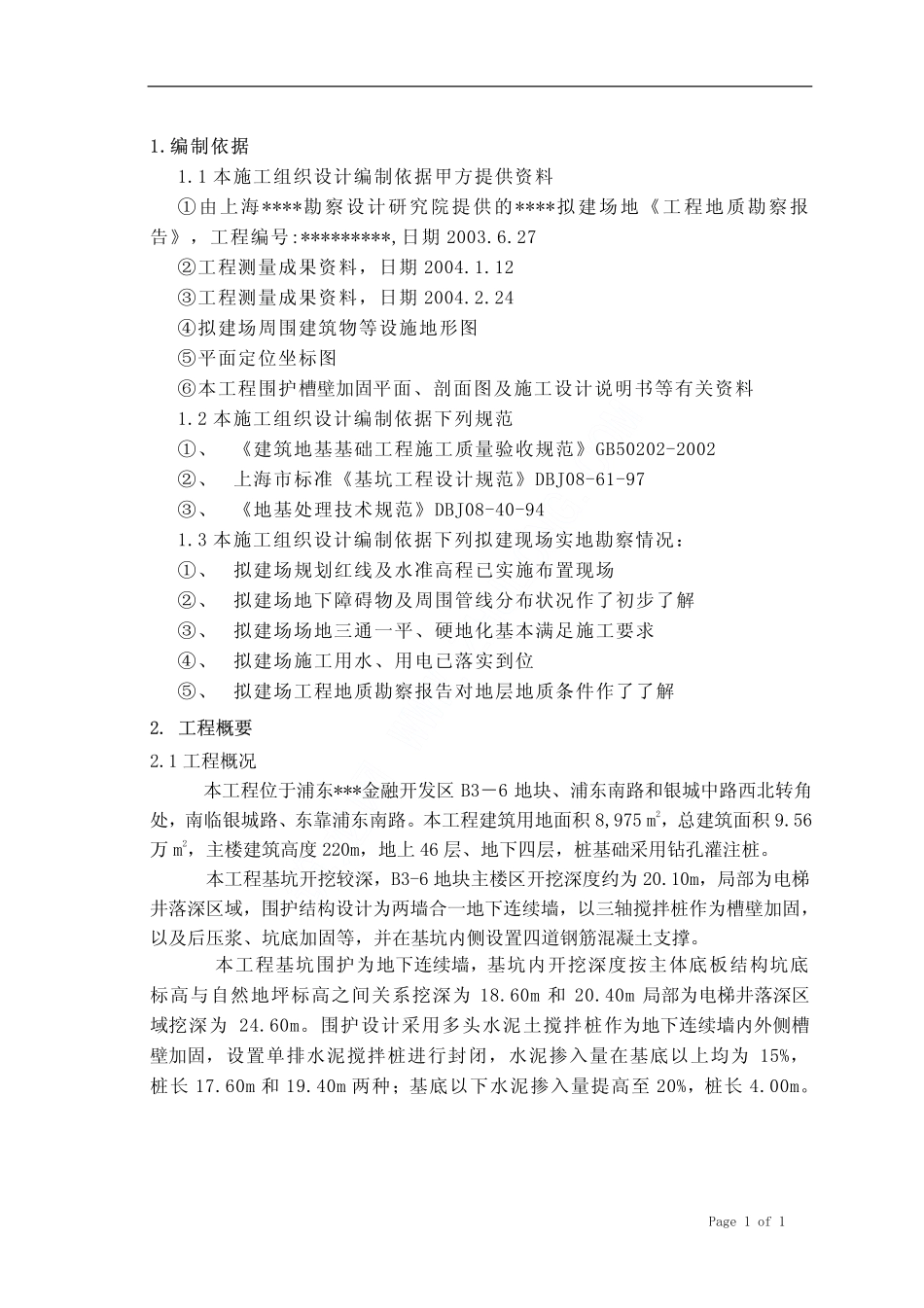

筑龙网WWW.ZHULONG.COMPage1of11.编制依据1.1本施工组织设计编制依据甲方提供资料①由上海****勘察设计研究院提供的****拟建场地《工程地质勘察报告》,工程编号:*********,日期2003.6.27②工程测量成果资料,日期2004.1.12③工程测量成果资料,日期2004.2.24④拟建场周围建筑物等设施地形图⑤平面定位坐标图⑥本工程围护槽壁加固平面、剖面图及施工设计说明书等有关资料1.2本施工组织设计编制依据下列规范①、《建筑地基基础工程施工质量验收规范》GB50202-2002②、上海市标准《基坑工程设计规范》DBJ08-61-97③、《地基处理技术规范》DBJ08-40-941.3本施工组织设计编制依据下列拟建现场实地勘察情况:①、拟建场规划红线及水准高程已实施布置现场②、拟建场地下障碍物及周围管线分布状况作了初步了解③、拟建场场地三通一平、硬地化基本满足施工要求④、拟建场施工用水、用电已落实到位⑤、拟建场工程地质勘察报告对地层地质条件作了了解2.工程概要2.1工程概况本工程位于浦东***金融开发区B3-6地块、浦东南路和银城中路西北转角处,南临银城路、东靠浦东南路。本工程建筑用地面积8,975m2,总建筑面积9.56万m2,主楼建筑高度220m,地上46层、地下四层,桩基础采用钻孔灌注桩。本工程基坑开挖较深,B3-6地块主楼区开挖深度约为20.10m,局部为电梯井落深区域,围护结构设计为两墙合一地下连续墙,以三轴搅拌桩作为槽壁加固,以及后压浆、坑底加固等,并在基坑内侧设置四道钢筋混凝土支撑。本工程基坑围护为地下连续墙,基坑内开挖深度按主体底板结构坑底标高与自然地坪标高之间关系挖深为18.60m和20.40m局部为电梯井落深区域挖深为24.60m。围护设计采用多头水泥土搅拌桩作为地下连续墙内外侧槽壁加固,设置单排水泥搅拌桩进行封闭,水泥掺入量在基底以上均为15%,桩长17.60m和19.40m两种;基底以下水泥掺入量提高至20%,桩长4.00m。筑龙网WWW.ZHULONG.COMPage2of2建设单位:上海**置业发展有限公司设计单位:**建筑设计研究院有限公司监理单位:上海市****研究院建设工程咨询监理部施工单位:****第二建筑工程公司(沪)工程量汇总表2.2围护工程施工工作量根据**建筑设计研究院有限公司2004/8/4提供的围护施工图纸计算三轴搅拌桩工作量统计表(表2)剖面掺量%搅拌桩长m桩顶标高m桩底标高m桩数方量m3备注B-B裙房区域1517.60-1.00-18.604114340.16B-B裙房区域204.00-18.60-22.60411986.40A-A主楼区域1519.40-1.00-20.402202560.80A-A主楼区域204.00-20.40-24.402205286316900.96/1514.403.施工条件3.1场地条件经现场踏勘场地比较平整,基地在银城中路开设大门,可满足施工运输车辆进出的通道。场地内的地下基础等障碍物不明,可由施工单位在桩基施工时处理,费用按实签证。业主方提供施工供电容量1000KVA,施工用水量一个Ø100mm水头,水电已接至施工现场内,提供的用水和用电量满足工程施工所需。围护施工场地内水泥库、泵房等配套设施已具备。3.2地下管线及环境条件拟建场周边分布地下管线,在围护施工同时应设置监测点或标记,定期监测,我部在施工中将密切配合保护,认真做好施工前技术保护等交底工作。若遇不明情况,将及时上报各有关部门,共同探讨处理方案。3.3工程地质条件根据业主提供的地质勘查资料,本工程的土层分布状况详见(表3)。筑龙网WWW.ZHULONG.COMPage3of3地层性状表土层层号土层名称层厚(m)层底标高颜色状态密实度土层描述①杂填土2.30-4.201.26-0.47杂含多量碎石、砖块及混凝土等杂物②粘质粉土4.00-8.50-2.82–-7.74灰褐中等为黄浦江新近沉积土,含云母、有机质,土质不均④淤泥质粘土6.8-11.80-14.22--14.93灰流塑高等局部顶部夹淤泥质粉质粘土、下部夹粘土⑤1粉质粘土11.50-16.80-26.12--31.02褐灰软塑-可塑高等夹薄层粉质粘土、下夹粘土土质均匀⑤4粉质粘土1.70-5.50-28.62--34.73暗绿-灰绿可塑-硬塑中等含氧化铁条纹等干强度高⑦1砂质粉土1.30-3.20-31.27--36.87灰绿-草黄低等含云母,夹粉砂,局部夹粘质粉土可塑性地局部分布⑦2-1粉砂3.80-9.00-40.24--41.63草黄低等含氧化铁条纹,成分以云母、长石,石英为夹细砂及粉性土。⑦2-2粉细砂25.50-27.70-66...
