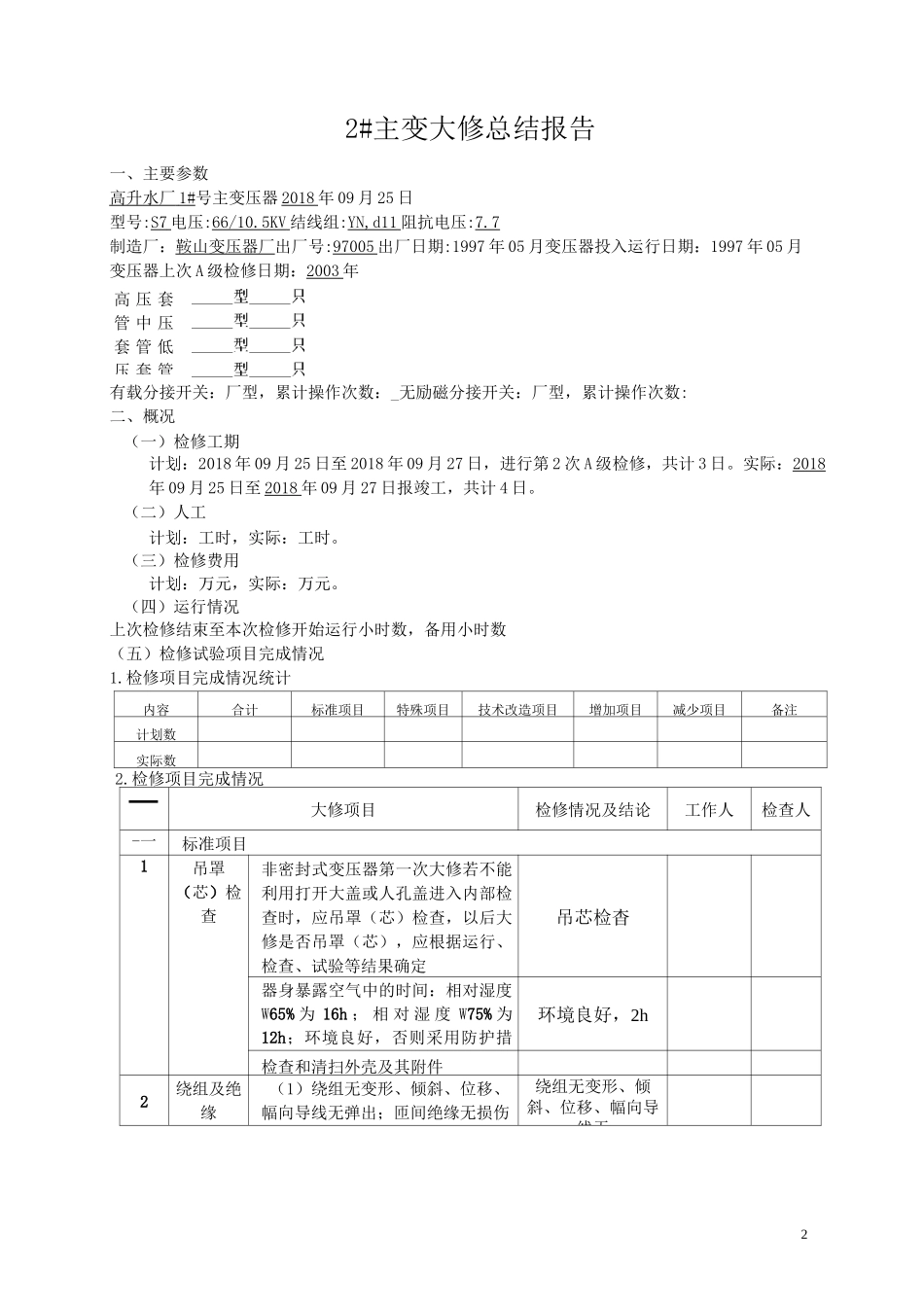

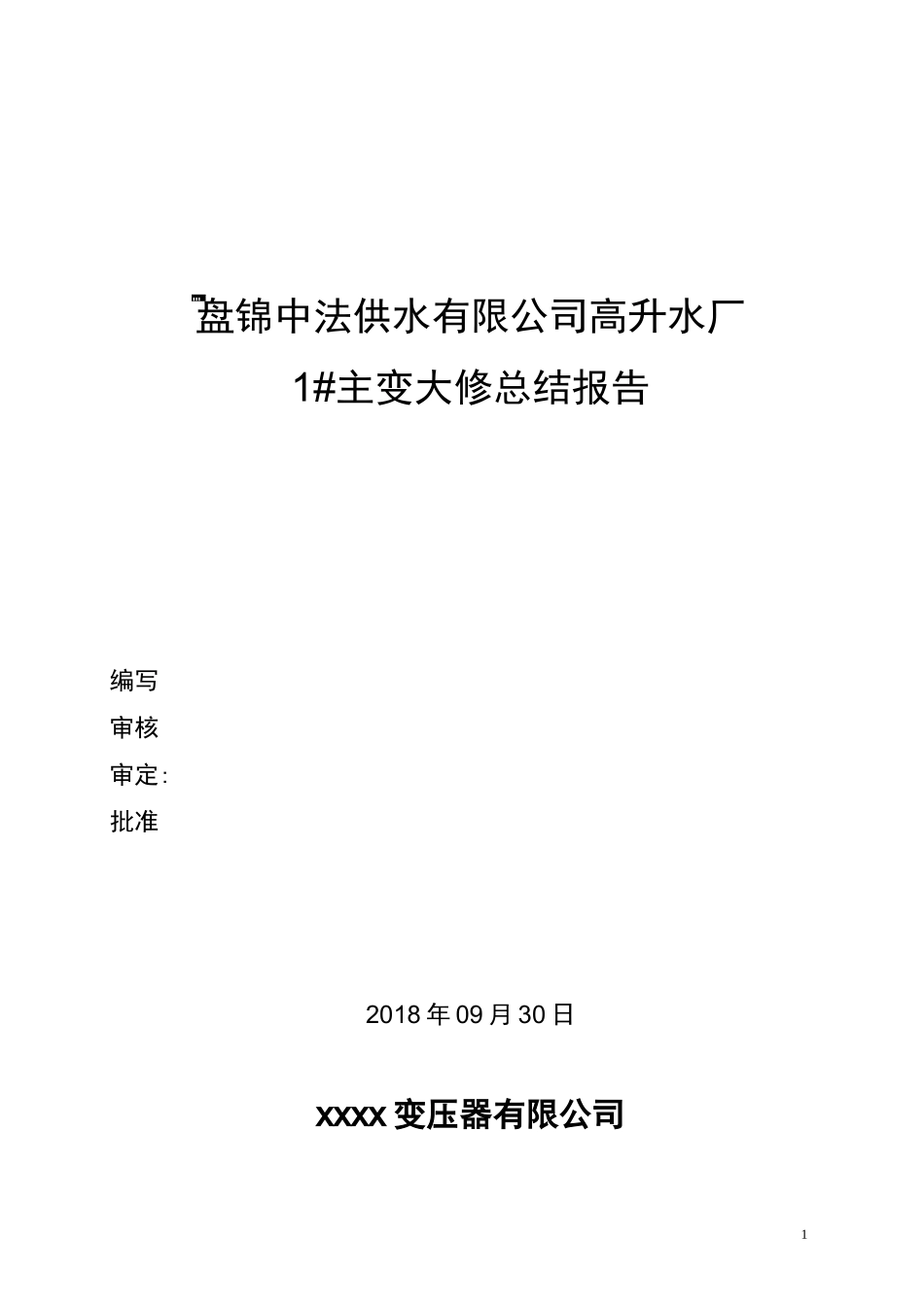

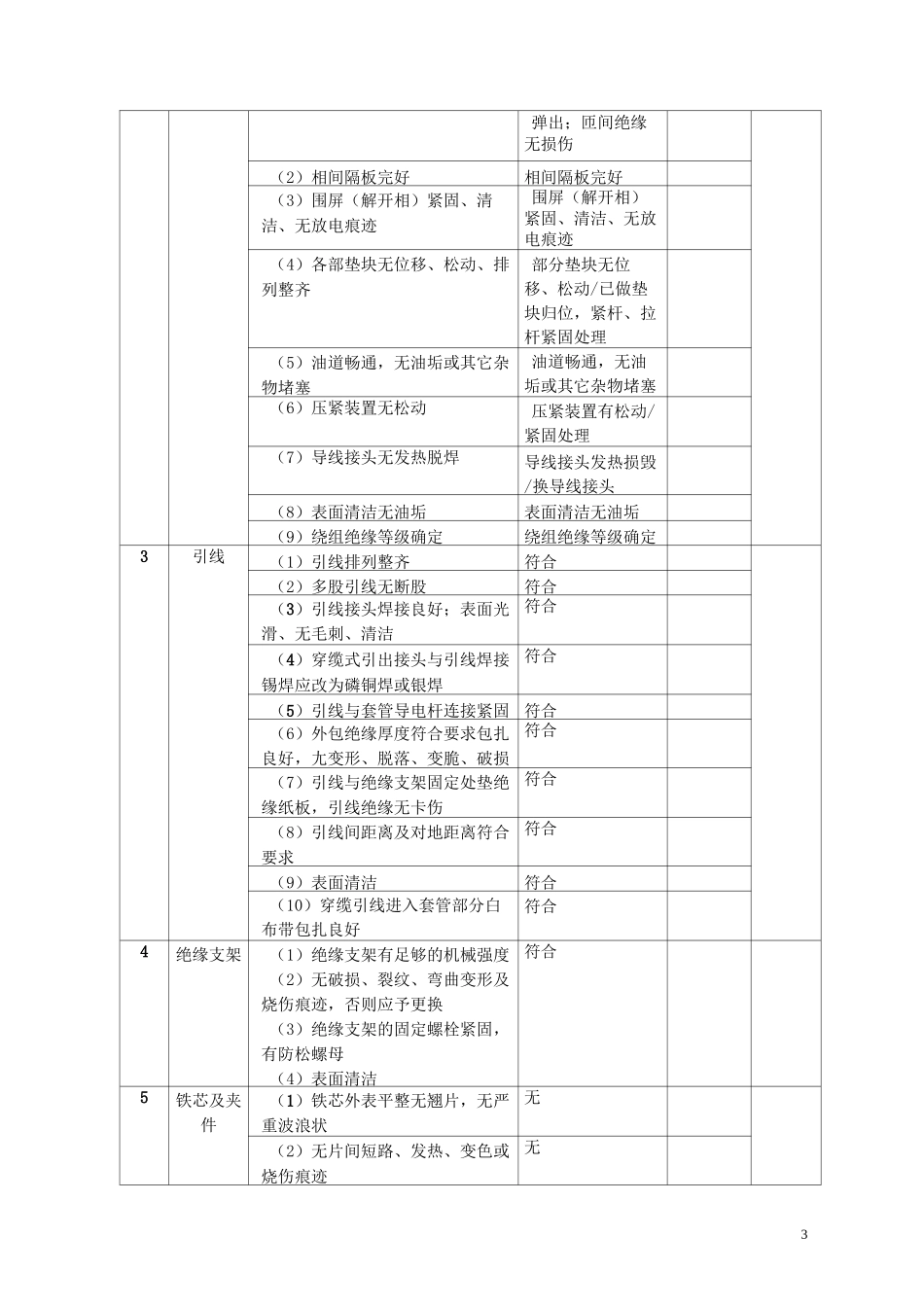

Ill1盘锦中法供水有限公司高升水厂1#主变大修总结报告编写审核审定:批准2018年09月30日xxxx变压器有限公司2高压套管中压套管低压套管2#主变大修总结报告一、主要参数高升水厂1#号主变压器2018年09月25日型号:S7电压:66/10.5KV结线组:YN,d11阻抗电压:7.7制造厂：鞍山变压器厂出厂号:97005出厂日期:1997年05月变压器投入运行日期：1997年05月变压器上次A级检修日期：2003年有载分接开关：厂型，累计操作次数：_无励磁分接开关：厂型，累计操作次数:二、概况（一）检修工期计划：2018年09月25日至2018年09月27日，进行第2次A级检修，共计3日。实际：2018年09月25日至2018年09月27日报竣工，共计4日。（二）人工计划：工时，实际：工时。（三）检修费用计划：万元，实际：万元。（四）运行情况上次检修结束至本次检修开始运行小时数，备用小时数（五）检修试验项目完成情况1.检修项目完成情况统计内容合计标准项目特殊项目技术改造项目增加项目减少项目备注计划数实际数2.检修项目完成情况一大修项目检修情况及结论工作人检查人-一一标准项目1吊罩（芯）检查非密封式变压器第一次大修若不能利用打开大盖或人孔盖进入内部检查时，应吊罩（芯）检查，以后大修是否吊罩（芯），应根据运行、检查、试验等结果确定吊芯检杳器身暴露空气中的时间：相对湿度W65%为16h；相对湿度W75%为12h；环境良好，否则采用防护措施环境良好，2h检查和清扫外壳及其附件2绕组及绝缘（1）绕组无变形、倾斜、位移、幅向导线无弹出；匝间绝缘无损伤绕组无变形、倾斜、位移、幅向导线无3弹出；匝间绝缘无损伤（2）相间隔板完好相间隔板完好（3）围屏（解开相）紧固、清洁、无放电痕迹围屏（解开相）紧固、清洁、无放电痕迹（4）各部垫块无位移、松动、排列整齐部分垫块无位移、松动/已做垫块归位，紧杆、拉杆紧固处理（5）油道畅通，无油垢或其它杂物堵塞油道畅通，无油垢或其它杂物堵塞（6）压紧装置无松动压紧装置有松动/紧固处理（7）导线接头无发热脱焊导线接头发热损毁/换导线接头（8）表面清洁无油垢表面清洁无油垢（9）绕组绝缘等级确定绕组绝缘等级确定3引线（1）引线排列整齐符合（2）多股引线无断股符合（3）引线接头焊接良好；表面光滑、无毛刺、清洁符合（4）穿缆式引出接头与引线焊接锡焊应改为磷铜焊或银焊符合（5）引线与套管导电杆连接紧固符合（6）外包绝缘厚度符合要求包扎良好，尢变形、脱落、变脆、破损符合（7）引线与绝缘支架固定处垫绝缘纸板，引线绝缘无卡伤符合（8）引线间距离及对地距离符合要求符合（9）表面清洁符合（10）穿缆引线进入套管部分白布带包扎良好符合4绝缘支架（1）绝缘支架有足够的机械强度（2）无破损、裂纹、弯曲变形及烧伤痕迹，否则应予更换（3）绝缘支架的固定螺栓紧固，有防松螺母（4）表面清洁符合5铁芯及夹件（1）铁芯外表平整无翘片，无严重波浪状无（2）无片间短路、发热、变色或烧伤痕迹无4(3)绝缘漆膜无脱落无(4)对地绝缘良好，常温下2200MQ22000MQ(5)铁芯与方铁间绝缘22000MQ(6)铁芯与夹件间绝缘22000MQ(7)铁芯与拉带间绝缘22000MQ(8)铁芯与穿芯螺杆绝缘22000MQ(9)铁芯与夹件油道畅通，油道垫块排列整齐符合(10)铁芯与箱壁上的定位钉(块)绝缘良好符合(11)铁芯底脚垫木固定无松动无(12)接地片无发热痕迹，固定良好无(13)铁芯电场屏蔽引外接地良好符合(14)铁芯表面清洁，无油垢、杂物无6压板及压钉(1)压板无严重偏心无(2)钢压板与压钉绝缘良好，与夹件用接地片连接良好良好(3)压钉与金属座压紧无悬浮无(4)压钉防松螺母锁紧符合7无励磁分接开关(1)开关绝缘筒或护板完好无损，无烧痕符合(2)动、静触头无发热、烧痕；接触良好，接触电阻不大于500uQ(每相，每档)符合(3)开关内金属转轴与操作柄的金属拨叉接触良好，无悬浮，必要时加装弹簧片符合(4)开关固定牢固符合(5)开关位置指示正确(按制造厂说明书进行调整)正确8有载分接开关(1)切换开关(按《有载分接开关运行维护导则》要求)1)各触头压力测量2)各触头烧损量不得大于3mm(MR厂)，否则须更换触头3)触头动作顺序符合制造厂规定；用直流示波法测量切换时间30〜50ms弧触头桥接时间3〜5ms三相同期误差不大于3ms4)...
