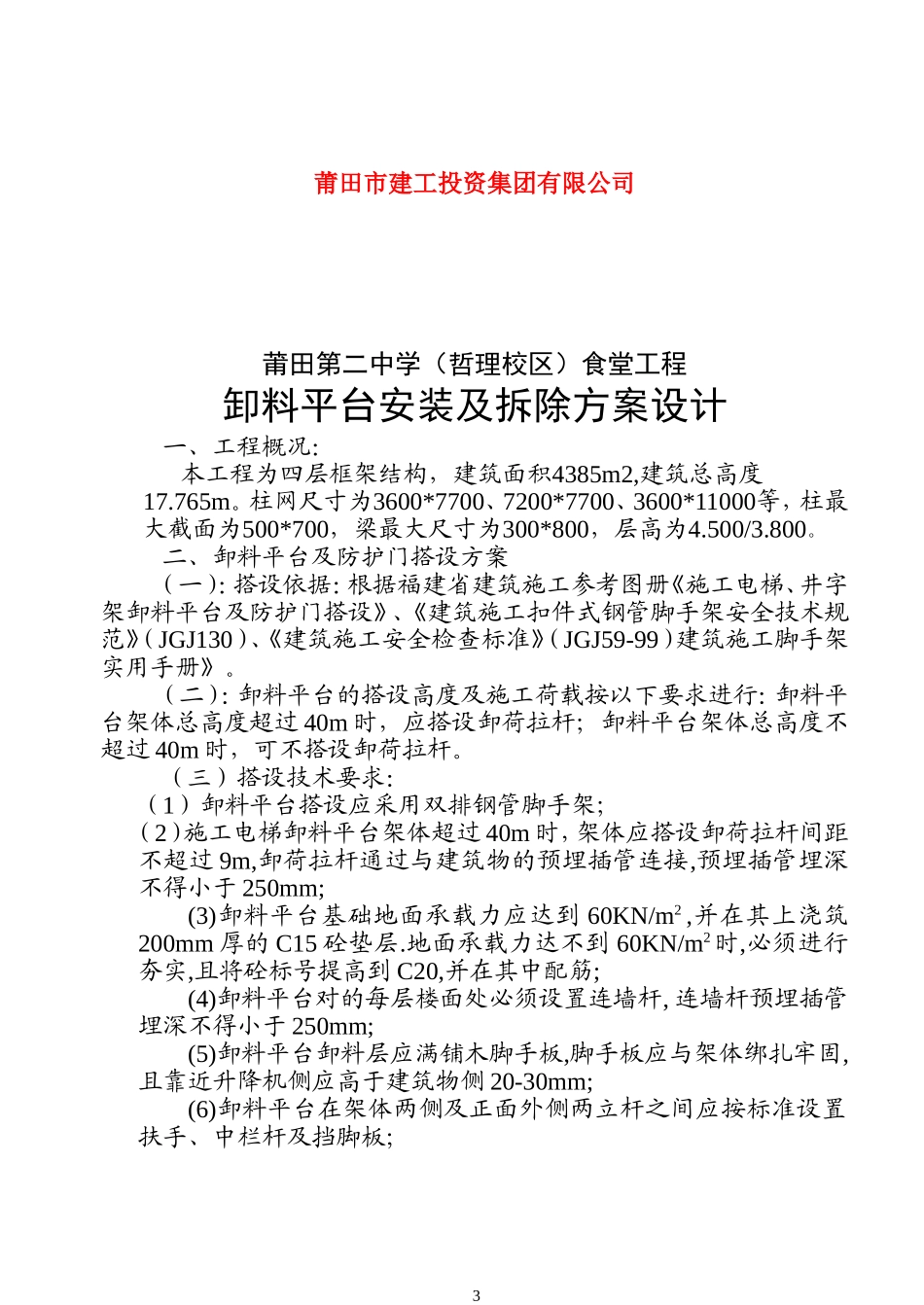

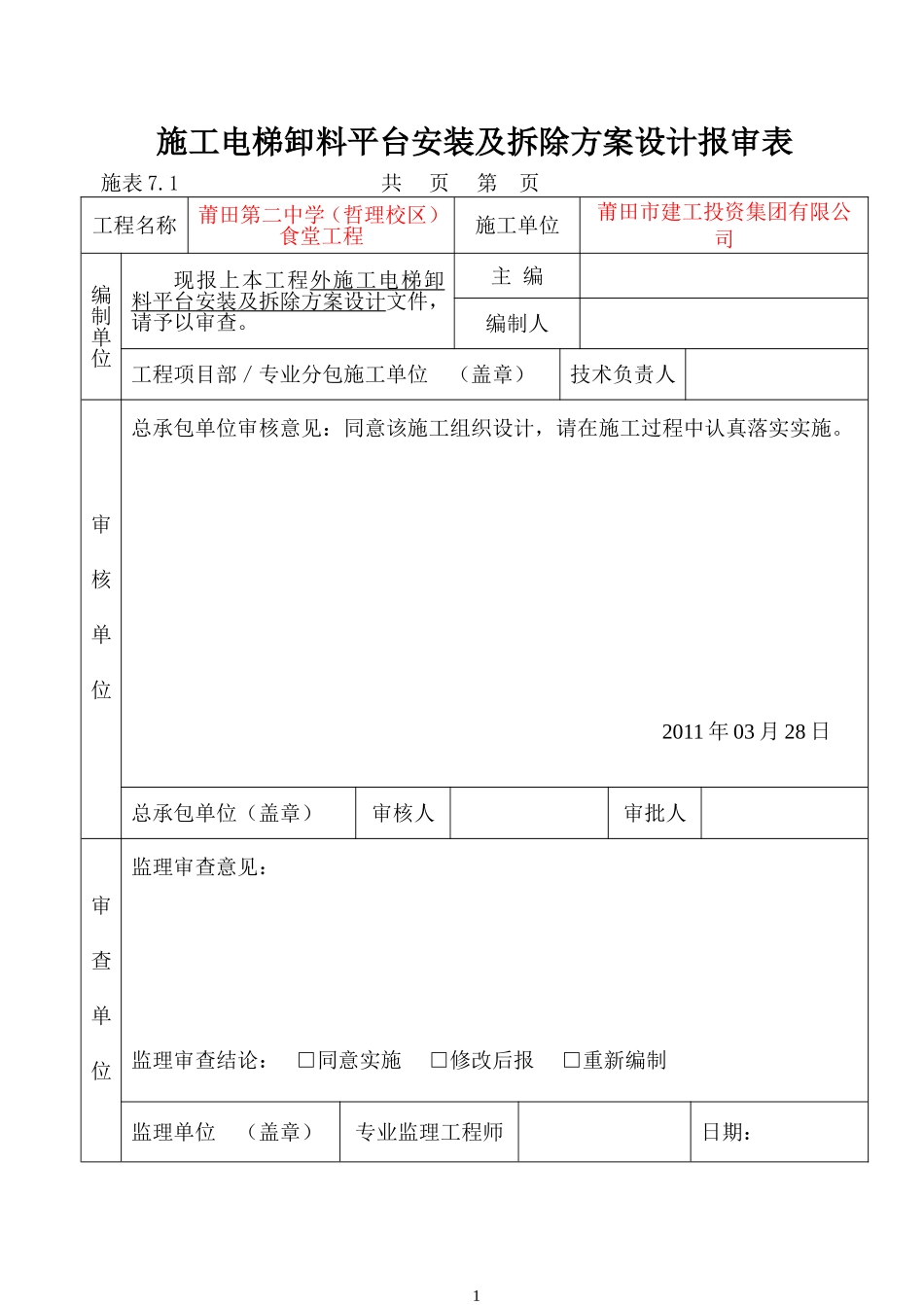

施工电梯卸料平台安装及拆除方案设计报审表施表7.1共页第页工程名称莆田第二中学（哲理校区）食堂工程施工单位莆田市建工投资集团有限公司编制单位现报上本工程外施工电梯卸料平台安装及拆除方案设计文件，请予以审查。主编编制人工程项目部／专业分包施工单位（盖章）技术负责人审核单位总承包单位审核意见：同意该施工组织设计，请在施工过程中认真落实实施。2011年03月28日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：1总监理工程师日期：莆田第二中学（哲理校区）食堂工程施工电梯卸料平台安装及拆除方案设计2莆田市建工投资集团有限公司莆田第二中学（哲理校区）食堂工程卸料平台安装及拆除方案设计一、工程概况：本工程为四层框架结构，建筑面积4385m2,建筑总高度17.765m。柱网尺寸为3600*7700、7200*7700、3600*11000等，柱最大截面为500*700，梁最大尺寸为300*800，层高为4.500/3.800。二、卸料平台及防护门搭设方案（一）：搭设依据：根据福建省建筑施工参考图册《施工电梯、井字架卸料平台及防护门搭设》、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《建筑施工安全检查标准》（JGJ59-99）建筑施工脚手架实用手册》。（二）：卸料平台的搭设高度及施工荷载按以下要求进行：卸料平台架体总高度超过40m时，应搭设卸荷拉杆；卸料平台架体总高度不超过40m时，可不搭设卸荷拉杆。（三）搭设技术要求：（1）卸料平台搭设应采用双排钢管脚手架；（2）施工电梯卸料平台架体超过40m时，架体应搭设卸荷拉杆间距不超过9m,卸荷拉杆通过与建筑物的预埋插管连接,预埋插管埋深不得小于250mm;(3)卸料平台基础地面承载力应达到60KN/m2,并在其上浇筑200mm厚的C15砼垫层.地面承载力达不到60KN/m2时,必须进行夯实,且将砼标号提高到C20,并在其中配筋;(4)卸料平台对的每层楼面处必须设置连墙杆,连墙杆预埋插管埋深不得小于250mm;(5)卸料平台卸料层应满铺木脚手板,脚手板应与架体绑扎牢固,且靠近升降机侧应高于建筑物侧20-30mm;(6)卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板；3（四）搭设材料要求（1）卸料平台架、连墙件、卸荷拉杆及预埋插管均应采用ψ48*3.5mm的钢管,并应符合现行国家标准《直缝电焊钢管》（GB/T13973）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235-A级钢的规定；（2）卸料平台架应采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》（GB15831）的规定；（3）卸料平台架木脚手板应符合JGJ130中材质的要求。（五）搭设及拆除要求（一）搭设要求1、相邻立杆的对接扣件不得在同一高度，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内，当平台架搭至连墙件的构造点时，应及时作连墙拉结。除立杆外，其余杆件应用整根钢管搭设，严禁对接使用；2、纵向水平杆应设置在立杆内侧，横向水平杆端头距离墙面为50mm；3、纵向扫地杆应固定在距底座上方200mm的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上；4、连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200mm处。连墙杆应水平设置，或稍向下斜，要求倾斜角度不大于100；5、卸荷拉杆应与平台架外侧立杆连接，卸荷拉杆上端应与预埋杆连接牢固，卸荷拉杆与立杆连接处应靠近主节点，平台架卸荷层应加设水平斜杆，形成几何不变体系；6、之字型横向斜撑的旋转扣件距离主节点不大于100mm;7、扣件规定必须与钢管外径相符，螺栓拧紧扭力矩不应小10N.m,且不应大于65N.m.各杆件端头伸出扣件盖边缘的长度为100mm;8、挡脚板应铺设在立柱内。（二）拆除要求1、拆除作业必须按先搭后拆原则由上而下逐层拆除，严禁上下同时作业；2、连墙杆及卸荷拉杆必须随架体逐层拆除，严禁先将连墙或卸荷拉杆整层或数层拆除后再拆架体；3、当拆除至下部最后一根立杆高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；4、拆除时，各构配件应通过人工传递或设备运输至地面，严禁4将构件抛至地面。...
