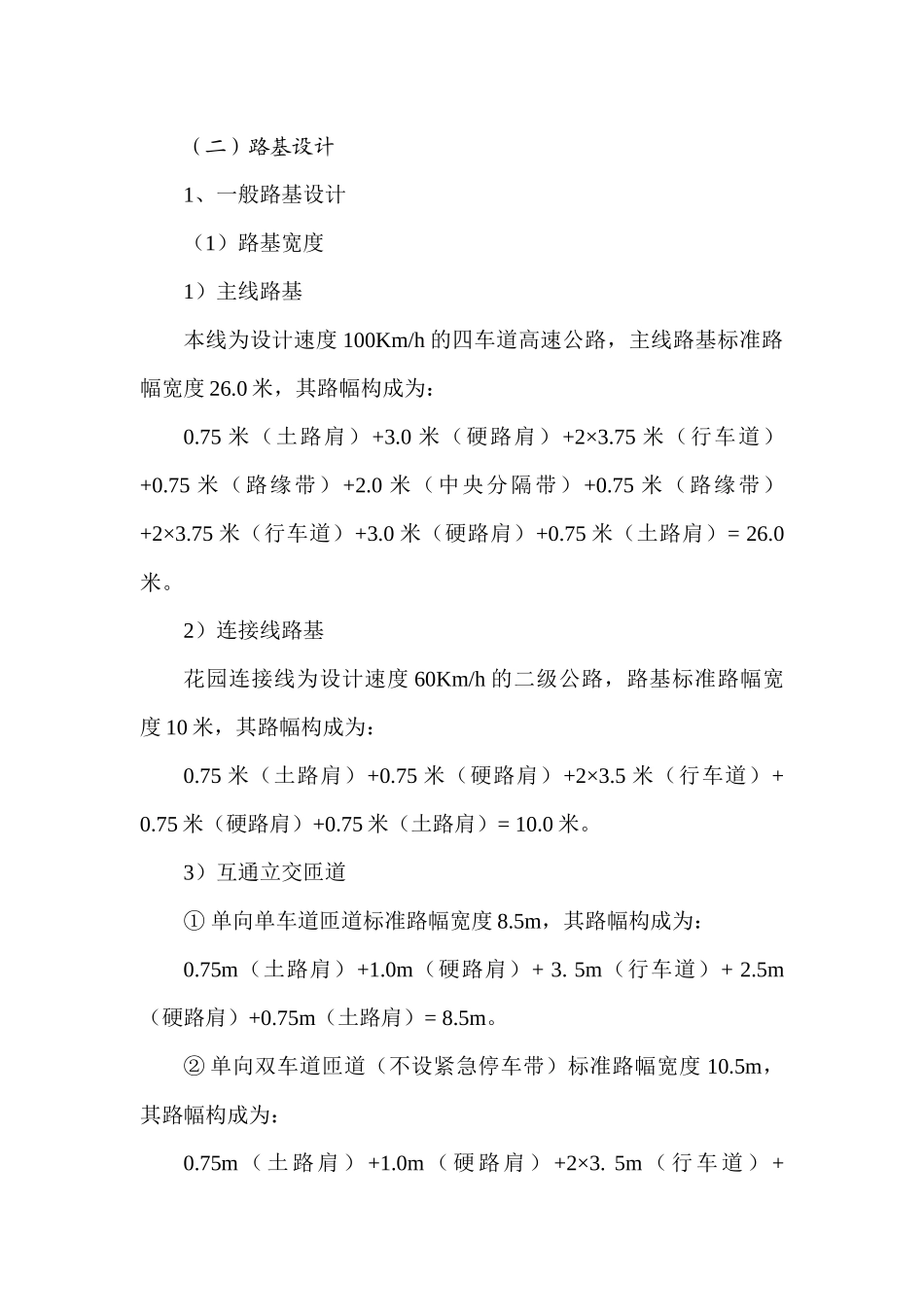

（二）路基设计1、一般路基设计（1）路基宽度1）主线路基本线为设计速度100Km/h的四车道高速公路，主线路基标准路幅宽度26.0米，其路幅构成为：0.75米（土路肩）+3.0米（硬路肩）+2×3.75米（行车道）+0.75米（路缘带）+2.0米（中央分隔带）+0.75米（路缘带）+2×3.75米（行车道）+3.0米（硬路肩）+0.75米（土路肩）=26.0米。2）连接线路基花园连接线为设计速度60Km/h的二级公路，路基标准路幅宽度10米，其路幅构成为：0.75米（土路肩）+0.75米（硬路肩）+2×3.5米（行车道）+0.75米（硬路肩）+0.75米（土路肩）=10.0米。3）互通立交匝道①单向单车道匝道标准路幅宽度8.5m，其路幅构成为：0.75m（土路肩）+1.0m（硬路肩）+3.5m（行车道）+2.5m（硬路肩）+0.75m（土路肩）=8.5m。②单向双车道匝道（不设紧急停车带）标准路幅宽度10.5m，其路幅构成为：0.75m（土路肩）+1.0m（硬路肩）+2×3.5m（行车道）+1.0m（硬路肩）+0.75m（土路肩）=10.5m。③单向双车道匝道（设紧急停车带）标准路幅宽度13.0m，其路幅构成为：0.75m（土路肩）+1.0m（硬路肩）+23.75m（行车道）+3.0m（硬路肩）+0.75m（土路肩）＝13.0m④双向双车道标匝道准路幅宽度15.0m，其路幅构成为：0.75m（土路肩）+2.5m（硬路肩）+3.5m（行车道）+0.5m（路缘带）+1.0m（中央分隔带）+0.5m（路缘带）+3.5m（行车道）+2.5m（硬路肩）+0.75m（土路肩）=15.5m。（2）路基压实标准与填料要求1）填料要求填料性质应符合规范要求。液限大于50%、塑性指数大于26的细粒土以及有机质土不得直接用作路堤填料。全线路基填料主要来自移挖作填及取土场取土。全线挖石方占总挖方的70%，灰岩、泥灰岩或泥质灰岩的强、弱风化层，可作为路基填料；挖土方除表土不能用做填料外，其余大都满足填料要求。2）压实度标准路基压实采用重型击实标准：一般路堤路面底面以下0～0.8m应不小于96%，路面底面以下0.8～1.5m应不小于94%，1.5m以下应不小于93%；零填及路堑路面底面以下0～0.8m的路床压实度应不小于96%。为保证路肩的稳定，土路肩培土的压实度要求≥93%。（3）路基设计高程路基设计高程（整体式路基）为中央分隔带外边缘高程。沿河及其它可能被水浸淹的路基，其路肩设计高程应高出设计水位加波浪侵袭高加壅水高加0.5m。路基设计洪水频率为1/100。（4）路基边坡坡度1）路堤一般土质路堤边坡高度小于20米，基底情况良好时，边坡坡度按《公路路基设计规范》JTGD30-2004表3.3.4所列数值采用，即路肩以下0～8米边坡坡率为1：1.5，8～20米边坡坡度为1：1.75；变坡点位置设2.0米宽的平台。主线与互通匝道所包围的范围内填方边坡根据地形考虑，可适当放缓，采用1:1.5～1:2.0。受水浸淹部分的边坡坡度应放缓一级，浸水部分填渗水土。填石路堤采用与土质路堤相同的路堤断面形式。中硬及硬质石料填石路堤应进行边坡码砌。填高小于5m的填石路堤，码砌厚度不小于1m；填高5~12m的填石路堤，码砌厚度不小于1.5m；12m以上填高的路堤码砌厚度不小于2m。2）路堑路堑边坡形式及坡率应根据工程地质与水文地质条件、边坡高度、排水措施、施工方法，并结合自然稳定山坡和人工边坡的调查及力学分析综合确定。土质边坡高度不大于20m时，边坡坡率参照《公路路基设计规范》JTGD30-2004表3.4.1确定。岩质路堑边坡高度不大于30m且无外倾软弱结构面时，边坡坡率可按照岩体类型、风化程度参照《公路路基设计规范》JTGD30-2004表3.4.2确定。对于土质挖方边坡高度大于20m及岩质挖方边坡高度超过30m的路堑或有外倾软弱结构面，按特殊路基设计。（5）护坡道及碎落台护坡道：当坡脚外设路堤边沟时，坡脚与边沟内边缘设宽1.0m的护坡道。碎落台：挖方路段坡脚设1.5m宽碎落台，碎落台培种植土绿化。（6）水塘处理路堤部分侵占水塘，采用设围堰抽水清淤后填中粗砂处理；全部侵占水塘时采用抽水、挖淤、换填措施。（7）基底处理1）路基段用地范围应进行清表处理，表层清除厚度为20cm，清除的表土应集中堆放，用于绿化用土。2）稳定斜坡上地表处理①地面横坡缓于1：5时，在清除地表草皮、腐植土后，可直接在天然地面上填筑路堤。②地面横坡为1：5～1：2.5时,原地面应挖台阶,台阶的宽...
