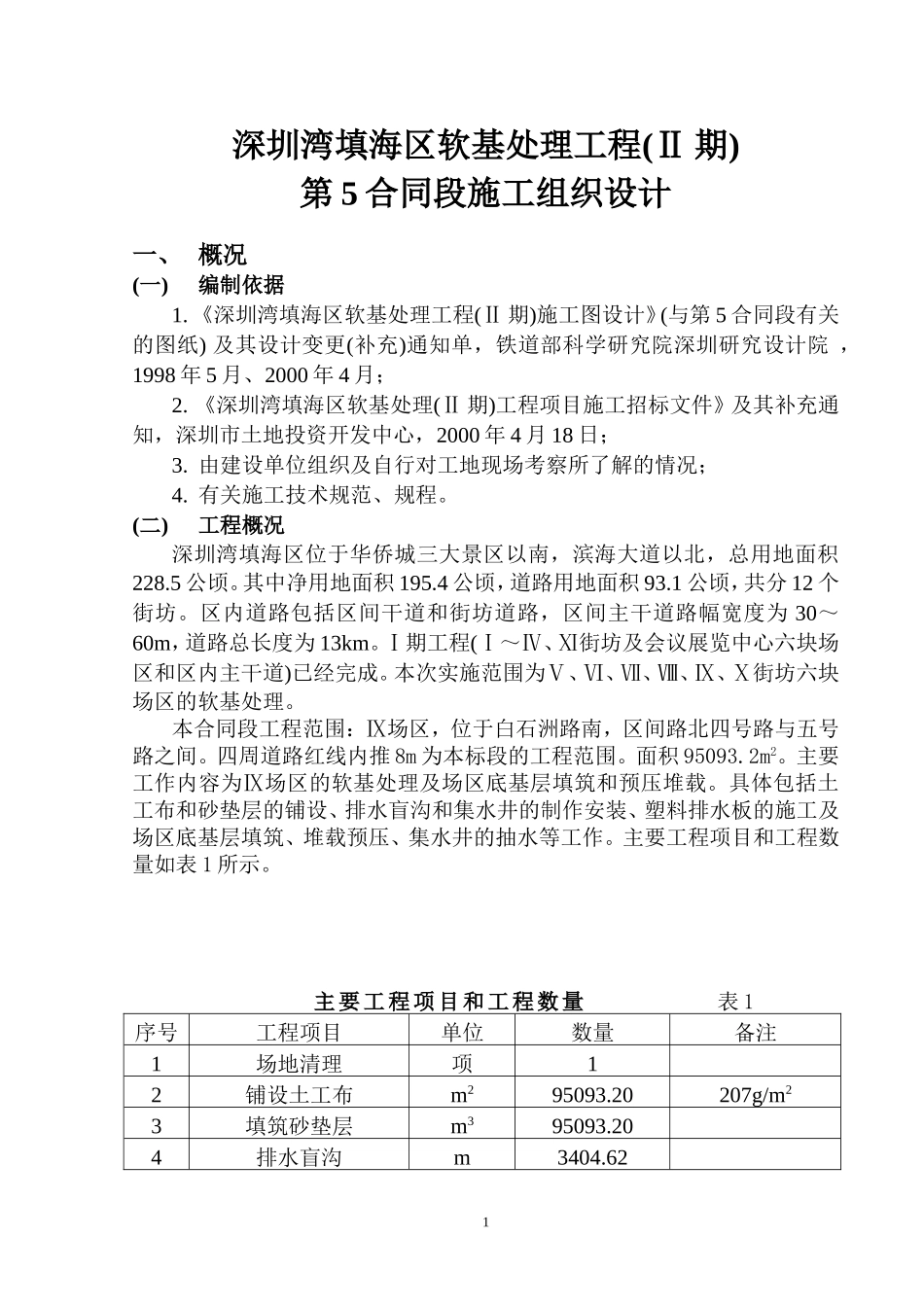

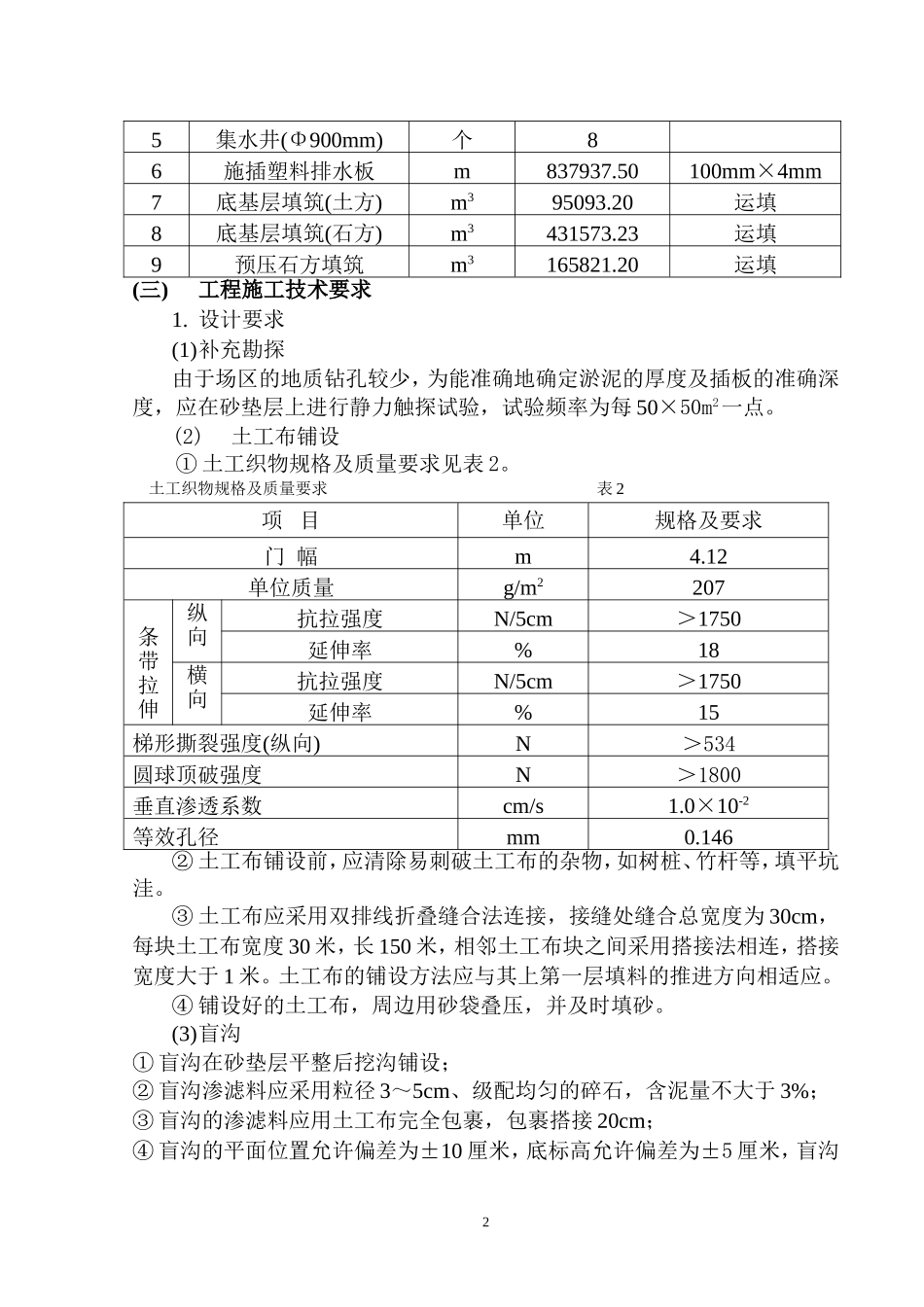

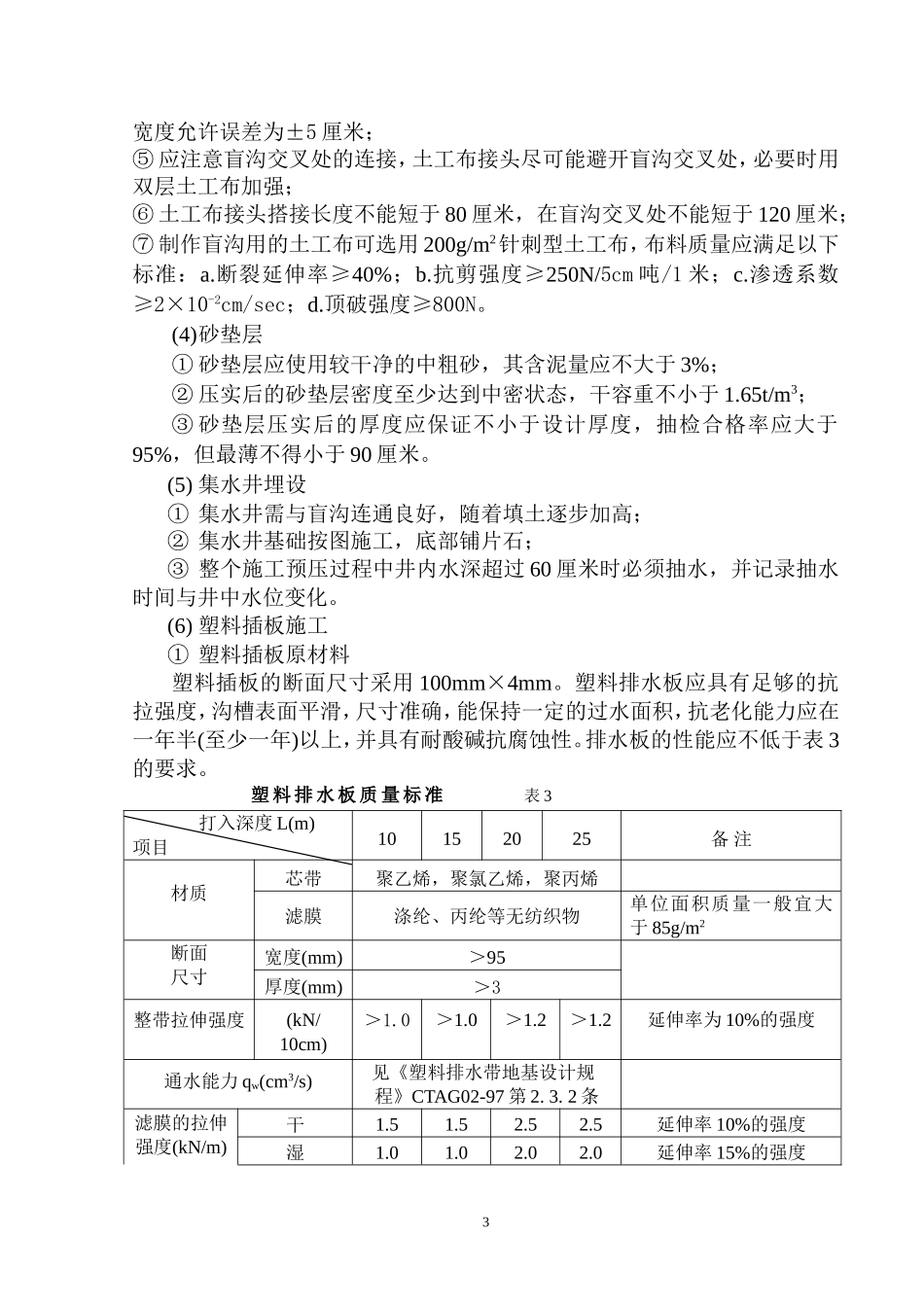

深圳湾填海区软基处理工程(Ⅱ期)第5合同段施工组织设计一、概况(一)编制依据1.《深圳湾填海区软基处理工程(Ⅱ期)施工图设计》(与第5合同段有关的图纸)及其设计变更(补充)通知单，铁道部科学研究院深圳研究设计院，1998年5月、2000年4月；2.《深圳湾填海区软基处理(Ⅱ期)工程项目施工招标文件》及其补充通知，深圳市土地投资开发中心，2000年4月18日；3.由建设单位组织及自行对工地现场考察所了解的情况；4.有关施工技术规范、规程。(二)工程概况深圳湾填海区位于华侨城三大景区以南，滨海大道以北，总用地面积228.5公顷。其中净用地面积195.4公顷，道路用地面积93.1公顷，共分12个街坊。区内道路包括区间干道和街坊道路，区间主干道路幅宽度为30～60m，道路总长度为13km。Ⅰ期工程(Ⅰ～Ⅳ、Ⅺ街坊及会议展览中心六块场区和区内主干道)已经完成。本次实施范围为Ⅴ、Ⅵ、Ⅶ、Ⅷ、Ⅸ、Ⅹ街坊六块场区的软基处理。本合同段工程范围：Ⅸ场区，位于白石洲路南，区间路北四号路与五号路之间。四周道路红线内推8m为本标段的工程范围。面积95093.2m2。主要工作内容为Ⅸ场区的软基处理及场区底基层填筑和预压堆载。具体包括土工布和砂垫层的铺设、排水盲沟和集水井的制作安装、塑料排水板的施工及场区底基层填筑、堆载预压、集水井的抽水等工作。主要工程项目和工程数量如表1所示。主要工程项目和工程数量表1序号工程项目单位数量备注1场地清理项12铺设土工布m295093.20207g/m23填筑砂垫层m395093.204排水盲沟m3404.6215集水井(Φ900mm)个86施插塑料排水板m837937.50100mm×4mm7底基层填筑(土方)m395093.20运填8底基层填筑(石方)m3431573.23运填9预压石方填筑m3165821.20运填(三)工程施工技术要求1.设计要求(1)补充勘探由于场区的地质钻孔较少，为能准确地确定淤泥的厚度及插板的准确深度，应在砂垫层上进行静力触探试验，试验频率为每50×50m2一点。(2)土工布铺设①土工织物规格及质量要求见表2。土工织物规格及质量要求表2项目单位规格及要求门幅m4.12单位质量g/m2207条带拉伸纵向抗拉强度N/5cm＞1750延伸率%18横向抗拉强度N/5cm＞1750延伸率%15梯形撕裂强度(纵向)N＞534圆球顶破强度N＞1800垂直渗透系数cm/s1.0×10-2等效孔径mm0.146②土工布铺设前，应清除易刺破土工布的杂物，如树桩、竹杆等，填平坑洼。③土工布应采用双排线折叠缝合法连接，接缝处缝合总宽度为30cm，每块土工布宽度30米，长150米，相邻土工布块之间采用搭接法相连，搭接宽度大于1米。土工布的铺设方法应与其上第一层填料的推进方向相适应。④铺设好的土工布，周边用砂袋叠压，并及时填砂。(3)盲沟①盲沟在砂垫层平整后挖沟铺设；②盲沟渗滤料应采用粒径3～5cm、级配均匀的碎石，含泥量不大于3%；③盲沟的渗滤料应用土工布完全包裹，包裹搭接20cm；④盲沟的平面位置允许偏差为±10厘米，底标高允许偏差为±5厘米，盲沟2宽度允许误差为±5厘米；⑤应注意盲沟交叉处的连接，土工布接头尽可能避开盲沟交叉处，必要时用双层土工布加强；⑥土工布接头搭接长度不能短于80厘米，在盲沟交叉处不能短于120厘米；⑦制作盲沟用的土工布可选用200g/m2针刺型土工布，布料质量应满足以下标准：a.断裂延伸率≥40%；b.抗剪强度≥250N/5cm吨/1米；c.渗透系数≥2×10-2cm/sec；d.顶破强度≥800N。(4)砂垫层①砂垫层应使用较干净的中粗砂，其含泥量应不大于3%；②压实后的砂垫层密度至少达到中密状态，干容重不小于1.65t/m3；③砂垫层压实后的厚度应保证不小于设计厚度，抽检合格率应大于95%，但最薄不得小于90厘米。(5)集水井埋设①集水井需与盲沟连通良好，随着填土逐步加高；②集水井基础按图施工，底部铺片石；③整个施工预压过程中井内水深超过60厘米时必须抽水，并记录抽水时间与井中水位变化。(6)塑料插板施工①塑料插板原材料塑料插板的断面尺寸采用100mm×4mm。塑料排水板应具有足够的抗拉强度，沟槽表面平滑，尺寸准确，能保持一定的过水面积，抗老化能力应在一年半(至少一年)以上，并具有耐酸碱抗腐蚀性。排水板的性能应不低于表3的要求。塑料排水板质量标准表3打入深度L(m)项目10152025备注材质芯带聚乙烯，聚氯乙烯，聚丙烯滤...
