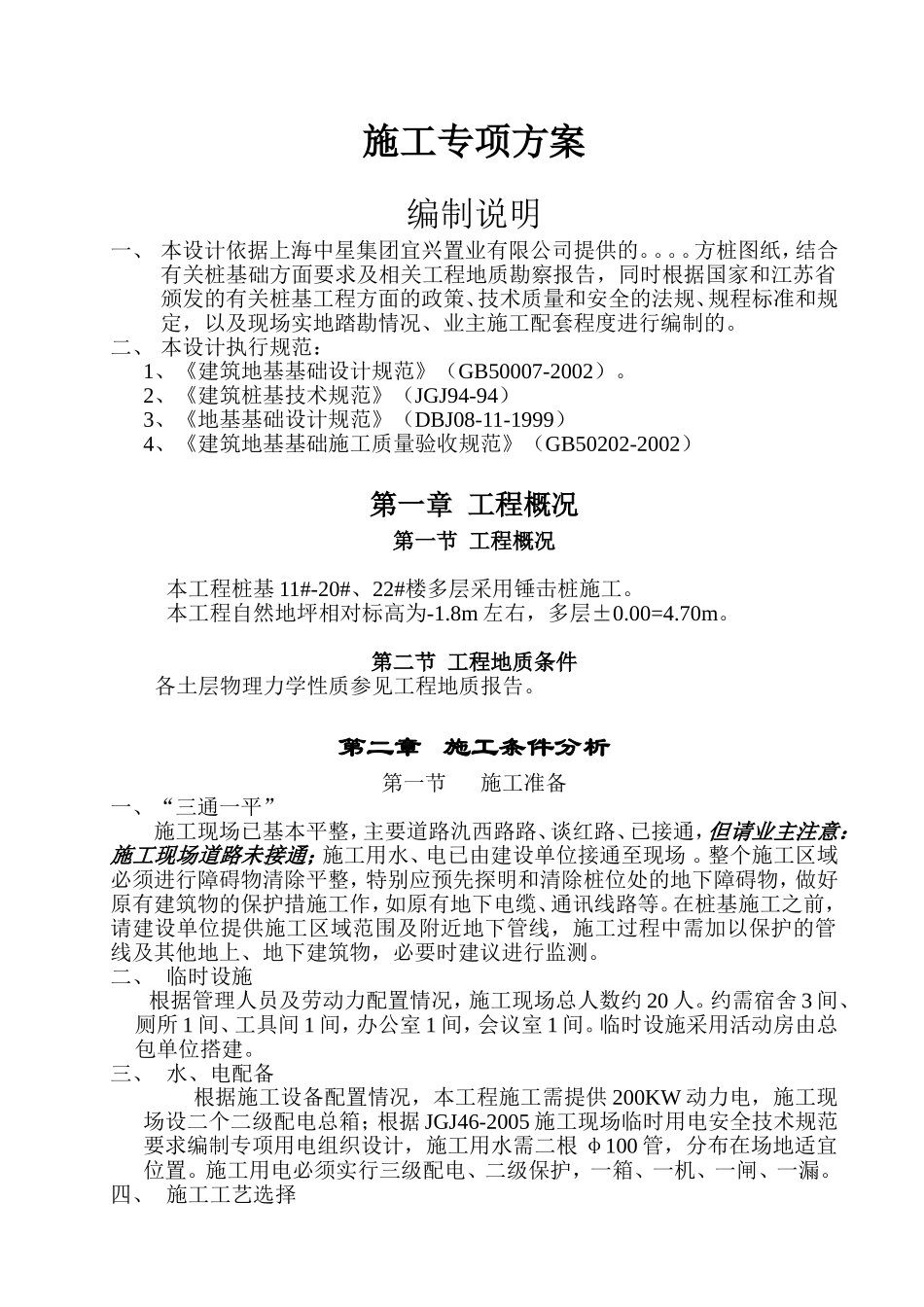

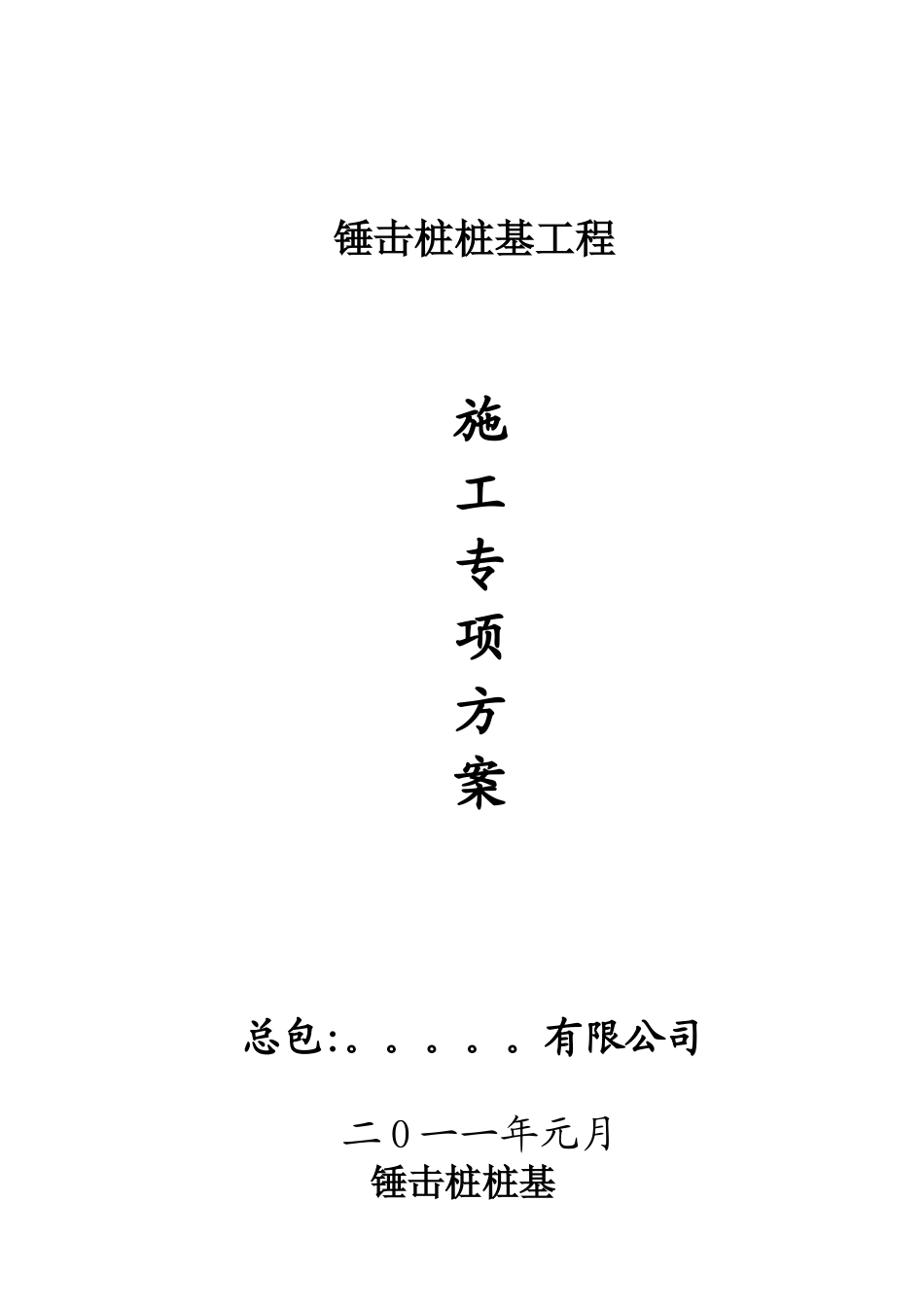

锤击桩桩基工程施工专项方案总包:。。。。。有限公司二0一一年元月锤击桩桩基施工专项方案编制说明一、本设计依据上海中星集团宜兴置业有限公司提供的。。。。方桩图纸，结合有关桩基础方面要求及相关工程地质勘察报告，同时根据国家和江苏省颁发的有关桩基工程方面的政策、技术质量和安全的法规、规程标准和规定，以及现场实地踏勘情况、业主施工配套程度进行编制的。二、本设计执行规范：1、《建筑地基基础设计规范》（GB50007-2002）。2、《建筑桩基技术规范》（JGJ94-94）3、《地基基础设计规范》（DBJ08-11-1999）4、《建筑地基基础施工质量验收规范》（GB50202-2002）第一章工程概况第一节工程概况本工程桩基11#-20#、22#楼多层采用锤击桩施工。本工程自然地坪相对标高为-1.8m左右，多层±0.00=4.70m。第二节工程地质条件各土层物理力学性质参见工程地质报告。第二章施工条件分析第一节施工准备一、“三通一平”施工现场已基本平整，主要道路氿西路路、谈红路、已接通，但请业主注意：施工现场道路未接通；施工用水、电已由建设单位接通至现场。整个施工区域必须进行障碍物清除平整，特别应预先探明和清除桩位处的地下障碍物，做好原有建筑物的保护措施工作，如原有地下电缆、通讯线路等。在桩基施工之前，请建设单位提供施工区域范围及附近地下管线，施工过程中需加以保护的管线及其他地上、地下建筑物，必要时建议进行监测。二、临时设施根据管理人员及劳动力配置情况，施工现场总人数约20人。约需宿舍3间、厕所1间、工具间1间，办公室1间，会议室1间。临时设施采用活动房由总包单位搭建。三、水、电配备根据施工设备配置情况，本工程施工需提供200KW动力电，施工现场设二个二级配电总箱；根据JGJ46-2005施工现场临时用电安全技术规范要求编制专项用电组织设计，施工用水需二根φ100管，分布在场地适宜位置。施工用电必须实行三级配电、二级保护，一箱、一机、一闸、一漏。四、施工工艺选择（一）预制方桩：本工程预制方桩采用DD2500锤击桩机施工。（二）设备选型及工具仪器配置本工程施工机械主要按DD2500锤击桩机械进行配置。开工前一星期三套DD2500锤击桩机械，并做好施工前设备机具的调试检查，配备经鉴定的经纬仪、水准仪等检查工具。具体配置情况参见配置表。（一）钻孔灌注桩主要施工机械设备：序号设备名称型号单位数量功率(KW)备注7照明508锤击桩机DD2500台350（二）工具仪器配置表：序号仪器名称型号单位数量备注1经纬仪J2台2已检2水准仪DS3台2已检3卷尺把2已检五、材料供应计划本工程所用材料成品、半成品必须符合国家或江苏省现行质量标准和设计要求，必须附有质保书或出厂合格证，并经质监部门复试，报监理审核批准后方可使用。材料堆放应整齐并设置标识牌。材料进场按施工进度安排，钢材必须分三批进场，第一批在施工前一星期进场。选择商品砼，由具有资质信誉好的混凝土生产厂家提供，并保证砼质量满足设计要求，并于开工前提供资质证书等，经业主、监理、施工方共同考察落实。第二节周围环境施工区域周围管线情况提请业主能在工程开工前提供，以便采取必要的措施。为减少对施工场地周围居民的影响，必须预先到有关部门办理合法施工手续，协调好居民关系，必要时采取隔离防护措施。为保证不污染场地周围环境，进出场地的车辆必须冲洗干净，并在工地进出车辆的大门口铺设铁板、草包，合理砌筑回流蓄水池、开挖排水沟及集水井、二级沉淀池。第三章施工方法一、工程预制方桩：1．施工工艺流程锤击桩施工工艺流程见（附图1）。2．沉桩顺序按总进度计划确定的原则，结合各区域具体桩位布置及桩基规格总体采用由东向西的顺序沉桩施工。3．测量放样3.1测量仪器选用TCPGTS-330全站仪、J2经纬仪、DS3水准仪及50m钢卷尺等。3.2测量方法根据建立的控制网络，进行平面位置及标高的测放，平面位置放样采用极坐标法，视现场的具体情况，灵活运用其他放样方法，标高的放样均用水准测量的方法。3.3测量精度要求测量放样的精度严格执行现场测量规范及施工规范，且必须符合设计要求。(1)控制桩及轴线的测放误差不得大于10mm。(2)样桩桩位的测放误差小于20mm。(3)标高的测放为...
