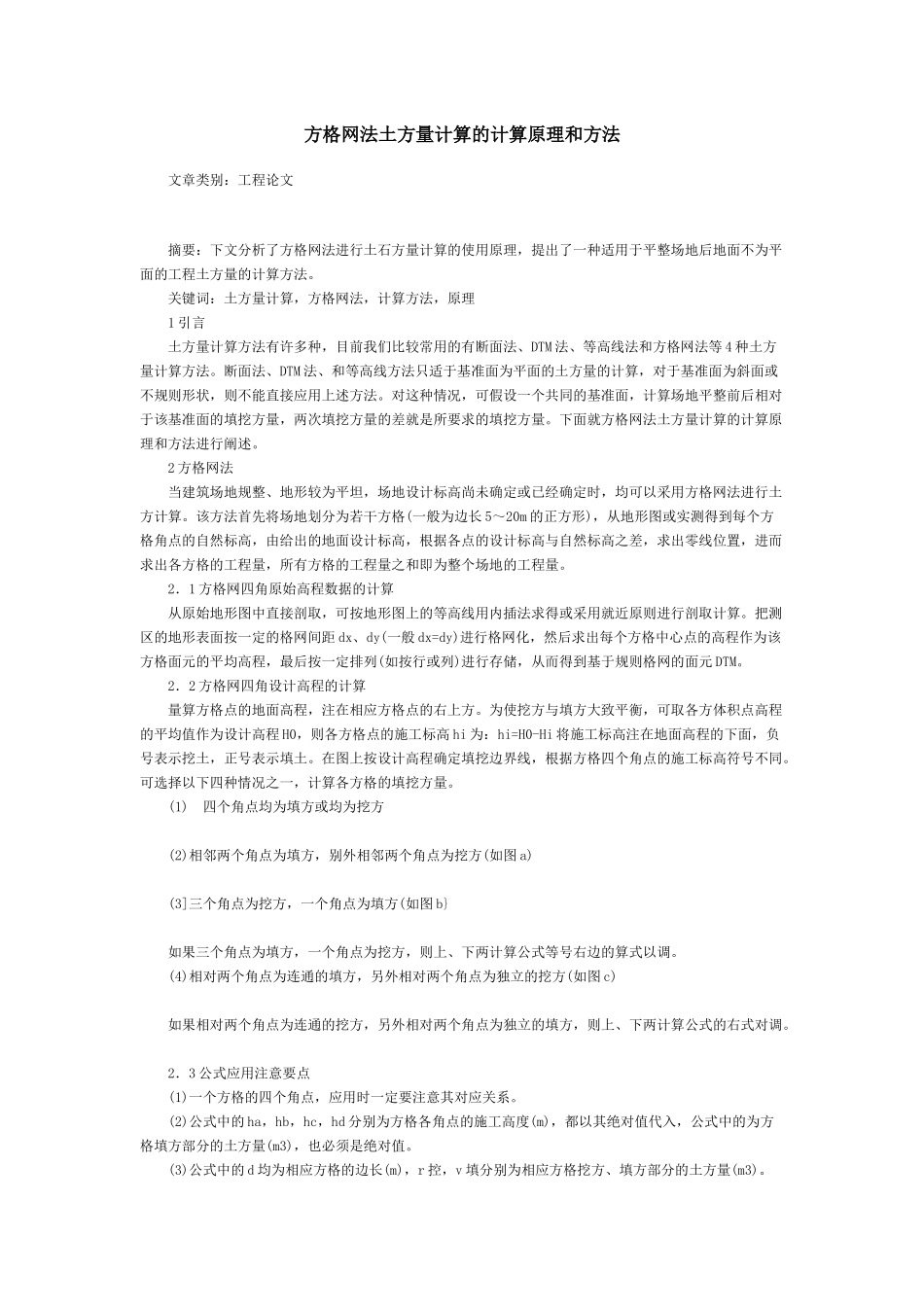

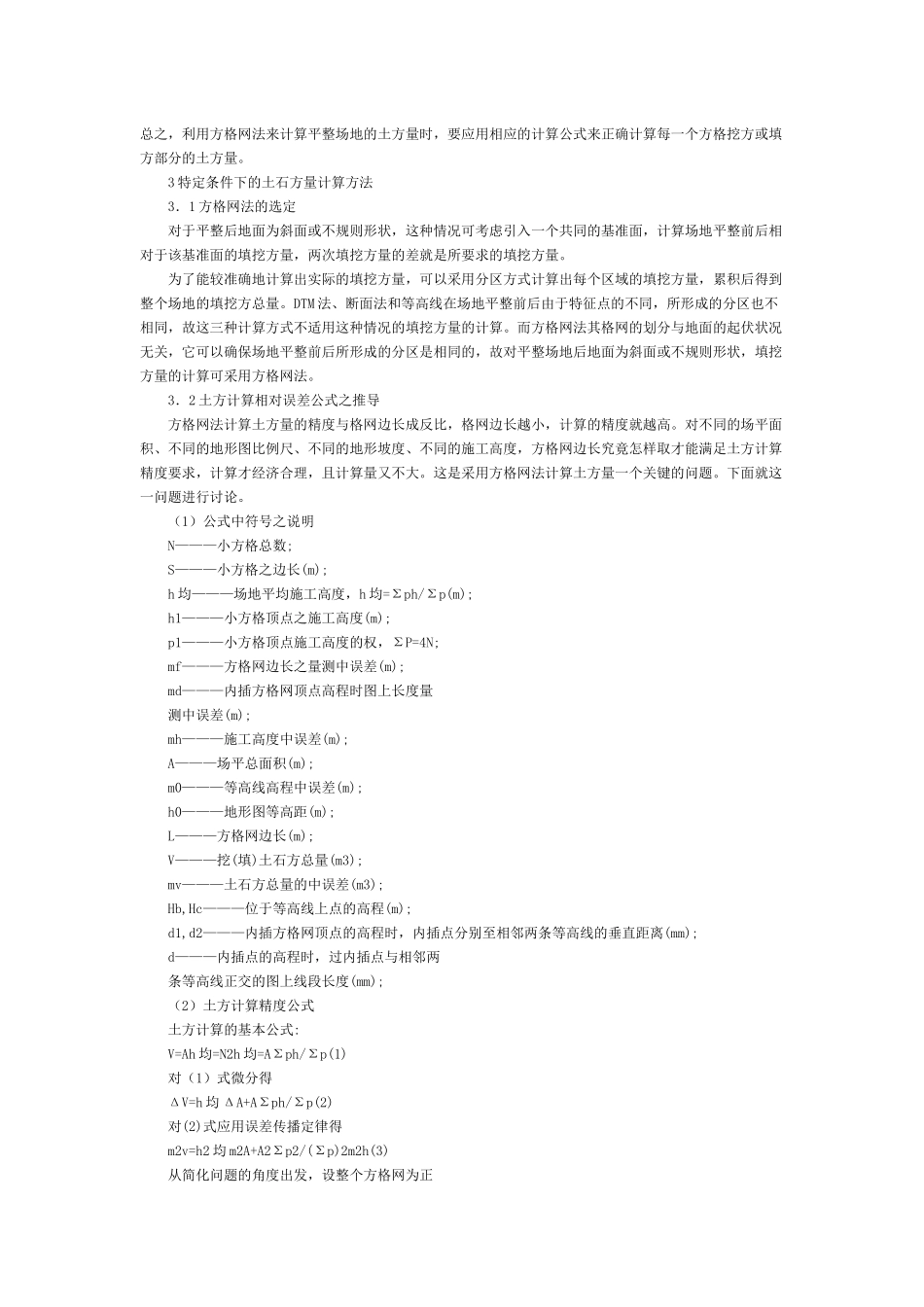

方格网法土方量计算的计算原理和方法文章类别：工程论文摘要：下文分析了方格网法进行土石方量计算的使用原理，提出了一种适用于平整场地后地面不为平面的工程土方量的计算方法。关键词：土方量计算，方格网法，计算方法，原理1引言土方量计算方法有许多种，目前我们比较常用的有断面法、DTM法、等高线法和方格网法等4种土方量计算方法。断面法、DTM法、和等高线方法只适于基准面为平面的土方量的计算，对于基准面为斜面或不规则形状，则不能直接应用上述方法。对这种情况，可假设一个共同的基准面，计算场地平整前后相对于该基准面的填挖方量，两次填挖方量的差就是所要求的填挖方量。下面就方格网法土方量计算的计算原理和方法进行阐述。2方格网法当建筑场地规整、地形较为平坦，场地设计标高尚未确定或已经确定时，均可以采用方格网法进行土方计算。该方法首先将场地划分为若干方格(一般为边长5～20m的正方形)，从地形图或实测得到每个方格角点的自然标高，由给出的地面设计标高，根据各点的设计标高与自然标高之差，求出零线位置，进而求出各方格的工程量，所有方格的工程量之和即为整个场地的工程量。2．1方格网四角原始高程数据的计算从原始地形图中直接剖取，可按地形图上的等高线用内插法求得或采用就近原则进行剖取计算。把测区的地形表面按一定的格网间距dx、dy(一般dx=dy)进行格网化，然后求出每个方格中心点的高程作为该方格面元的平均高程，最后按一定排列(如按行或列)进行存储，从而得到基于规则格网的面元DTM。2．2方格网四角设计高程的计算量算方格点的地面高程，注在相应方格点的右上方。为使挖方与填方大致平衡，可取各方体积点高程的平均值作为设计高程H0，则各方格点的施工标高hi为：hi=H0-Hi将施工标高注在地面高程的下面，负号表示挖土，正号表示填土。在图上按设计高程确定填挖边界线，根据方格四个角点的施工标高符号不同。可选择以下四种情况之一，计算各方格的填挖方量。(1)四个角点均为填方或均为挖方(2)相邻两个角点为填方，别外相邻两个角点为挖方(如图a)(3]三个角点为挖方，一个角点为填方(如图b}如果三个角点为填方，一个角点为挖方，则上、下两计算公式等号右边的算式以调。(4)相对两个角点为连通的填方，另外相对两个角点为独立的挖方(如图c)如果相对两个角点为连通的挖方，另外相对两个角点为独立的填方，则上、下两计算公式的右式对调。2．3公式应用注意要点(1)一个方格的四个角点，应用时一定要注意其对应关系。(2)公式中的ha，hb，hc，hd分别为方格各角点的施工高度(m)，都以其绝对值代入，公式中的为方格填方部分的土方量(m3)，也必须是绝对值。(3)公式中的d均为相应方格的边长(m)，r控，v填分别为相应方格挖方、填方部分的土方量(m3)。总之，利用方格网法来计算平整场地的土方量时，要应用相应的计算公式来正确计算每一个方格挖方或填方部分的土方量。3特定条件下的土石方量计算方法3．1方格网法的选定对于平整后地面为斜面或不规则形状，这种情况可考虑引入一个共同的基准面，计算场地平整前后相对于该基准面的填挖方量，两次填挖方量的差就是所要求的填挖方量。为了能较准确地计算出实际的填挖方量，可以采用分区方式计算出每个区域的填挖方量，累积后得到整个场地的填挖方总量。DTM法、断面法和等高线在场地平整前后由于特征点的不同，所形成的分区也不相同，故这三种计算方式不适用这种情况的填挖方量的计算。而方格网法其格网的划分与地面的起伏状况无关，它可以确保场地平整前后所形成的分区是相同的，故对平整场地后地面为斜面或不规则形状，填挖方量的计算可采用方格网法。3．2土方计算相对误差公式之推导方格网法计算土方量的精度与格网边长成反比，格网边长越小，计算的精度就越高。对不同的场平面积、不同的地形图比例尺、不同的地形坡度、不同的施工高度，方格网边长究竟怎样取才能满足土方计算精度要求，计算才经济合理，且计算量又不大。这是采用方格网法计算土方量一个关键的问题。下面就这一问题进行讨论。（1）公式中符号之说明N———小方格总数;S———小方格之边长(m);h均———场地平均施工高度，h均=Σph/Σp(m);h1...
