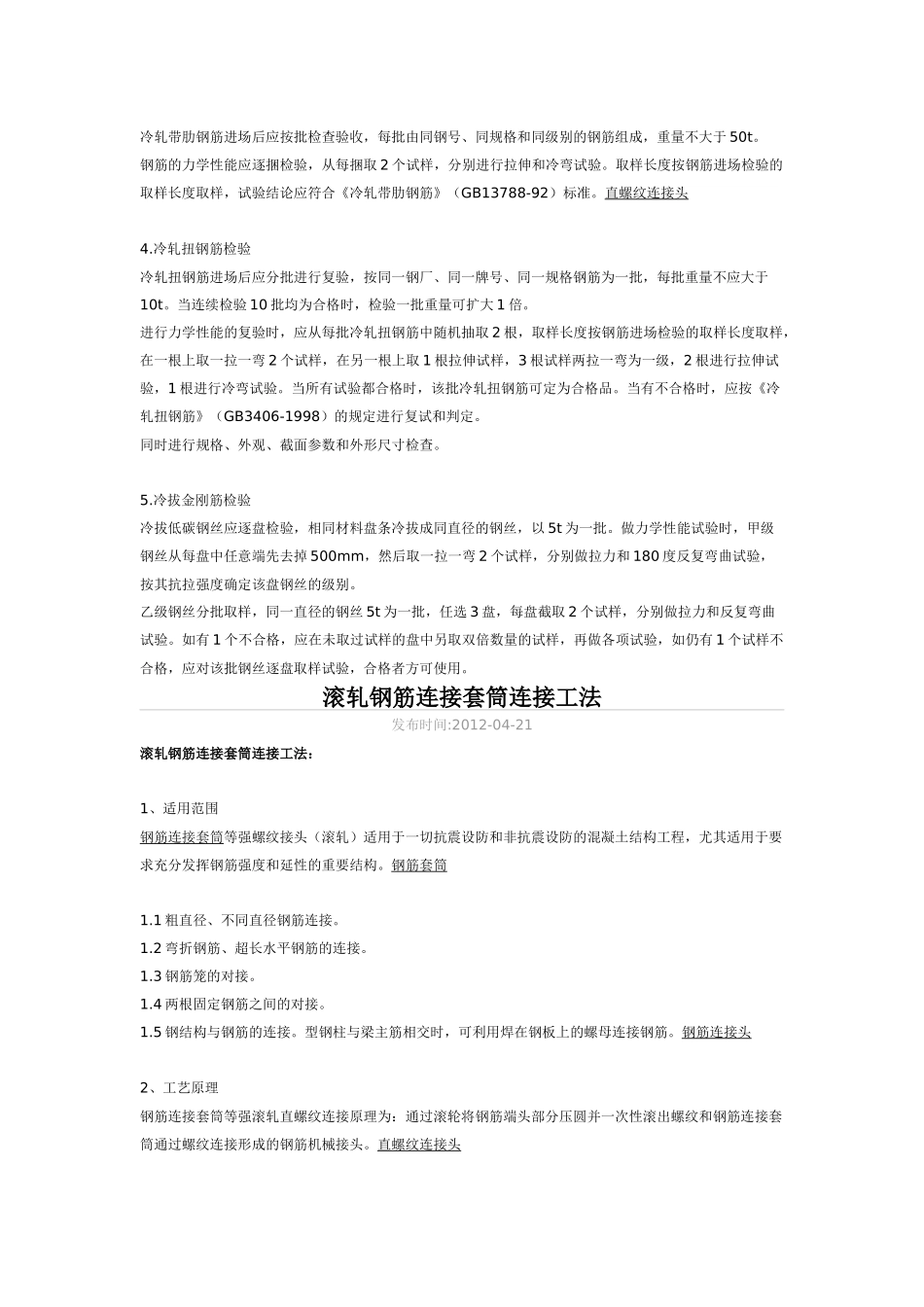

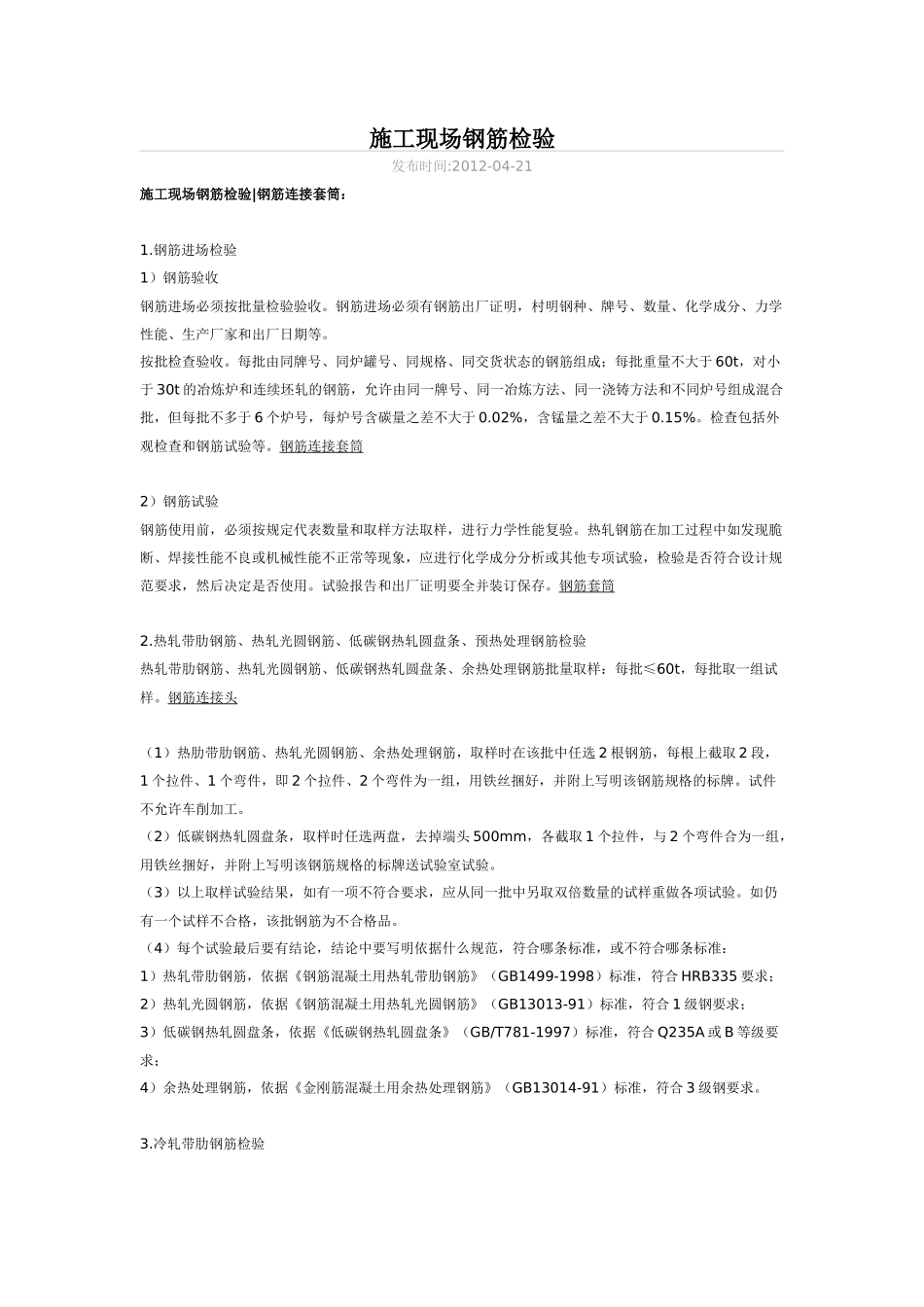

施工现场钢筋检验发布时间:2012-04-21施工现场钢筋检验|钢筋连接套筒：1.钢筋进场检验1）钢筋验收钢筋进场必须按批量检验验收。钢筋进场必须有钢筋出厂证明，村明钢种、牌号、数量、化学成分、力学性能、生产厂家和出厂日期等。按批检查验收。每批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成；每批重量不大于60t，对小于30t的冶炼炉和连续坯轧的钢筋，允许由同一牌号、同一冶炼方法、同一浇铸方法和不同炉号组成混合批，但每批不多于6个炉号，每炉号含碳量之差不大于0.02%，含锰量之差不大于0.15%。检查包括外观检查和钢筋试验等。钢筋连接套筒2）钢筋试验钢筋使用前，必须按规定代表数量和取样方法取样，进行力学性能复验。热轧钢筋在加工过程中如发现脆断、焊接性能不良或机械性能不正常等现象，应进行化学成分分析或其他专项试验，检验是否符合设计规范要求，然后决定是否使用。试验报告和出厂证明要全并装订保存。钢筋套筒2.热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条、预热处理钢筋检验热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条、余热处理钢筋批量取样：每批≤60t，每批取一组试样。钢筋连接头（1）热肋带肋钢筋、热轧光圆钢筋、余热处理钢筋，取样时在该批中任选2根钢筋，每根上截取2段，1个拉件、1个弯件，即2个拉件、2个弯件为一组，用铁丝捆好，并附上写明该钢筋规格的标牌。试件不允许车削加工。（2）低碳钢热轧圆盘条，取样时任选两盘，去掉端头500mm，各截取1个拉件，与2个弯件合为一组，用铁丝捆好，并附上写明该钢筋规格的标牌送试验室试验。（3）以上取样试验结果，如有一项不符合要求，应从同一批中另取双倍数量的试样重做各项试验。如仍有一个试样不合格，该批钢筋为不合格品。（4）每个试验最后要有结论，结论中要写明依据什么规范，符合哪条标准，或不符合哪条标准：1）热轧带肋钢筋，依据《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）标准，符合HRB335要求；2）热轧光圆钢筋，依据《钢筋混凝土用热轧光圆钢筋》（GB13013-91）标准，符合1级钢要求；3）低碳钢热轧圆盘条，依据《低碳钢热轧圆盘条》（GB/T781-1997）标准，符合Q235A或B等级要求；4）余热处理钢筋，依据《金刚筋混凝土用余热处理钢筋》（GB13014-91）标准，符合3级钢要求。3.冷轧带肋钢筋检验冷轧带肋钢筋进场后应按批检查验收，每批由同钢号、同规格和同级别的钢筋组成，重量不大于50t。钢筋的力学性能应逐捆检验，从每捆取2个试样，分别进行拉伸和冷弯试验。取样长度按钢筋进场检验的取样长度取样，试验结论应符合《冷轧带肋钢筋》（GB13788-92）标准。直螺纹连接头4.冷轧扭钢筋检验冷轧扭钢筋进场后应分批进行复验，按同一钢厂、同一牌号、同一规格钢筋为一批，每批重量不应大于10t。当连续检验10批均为合格时，检验一批重量可扩大1倍。进行力学性能的复验时，应从每批冷轧扭钢筋中随机抽取2根，取样长度按钢筋进场检验的取样长度取样，在一根上取一拉一弯2个试样，在另一根上取1根拉伸试样，3根试样两拉一弯为一级，2根进行拉伸试验，1根进行冷弯试验。当所有试验都合格时，该批冷轧扭钢筋可定为合格品。当有不合格时，应按《冷轧扭钢筋》（GB3406-1998）的规定进行复试和判定。同时进行规格、外观、截面参数和外形尺寸检查。5.冷拔金刚筋检验冷拔低碳钢丝应逐盘检验，相同材料盘条冷拔成同直径的钢丝，以5t为一批。做力学性能试验时，甲级钢丝从每盘中任意端先去掉500mm，然后取一拉一弯2个试样，分别做拉力和180度反复弯曲试验，按其抗拉强度确定该盘钢丝的级别。乙级钢丝分批取样，同一直径的钢丝5t为一批，任选3盘，每盘截取2个试样，分别做拉力和反复弯曲试验。如有1个不合格，应在未取过试样的盘中另取双倍数量的试样，再做各项试验，如仍有1个试样不合格，应对该批钢丝逐盘取样试验，合格者方可使用。滚轧钢筋连接套筒连接工法发布时间:2012-04-21滚轧钢筋连接套筒连接工法：1、适用范围钢筋连接套筒等强螺纹接头（滚轧）适用于一切抗震设防和非抗震设防的混凝土结构工程，尤其适用于要求充分发挥钢筋强度和延性的重要结构。钢筋套筒1.1粗直径、不同直径钢筋连接。1.2...
