千斤顶(锚杆拉拔仪)、电子千分表、基桩 动测仪器、拉压传感器校准方法VIP免费

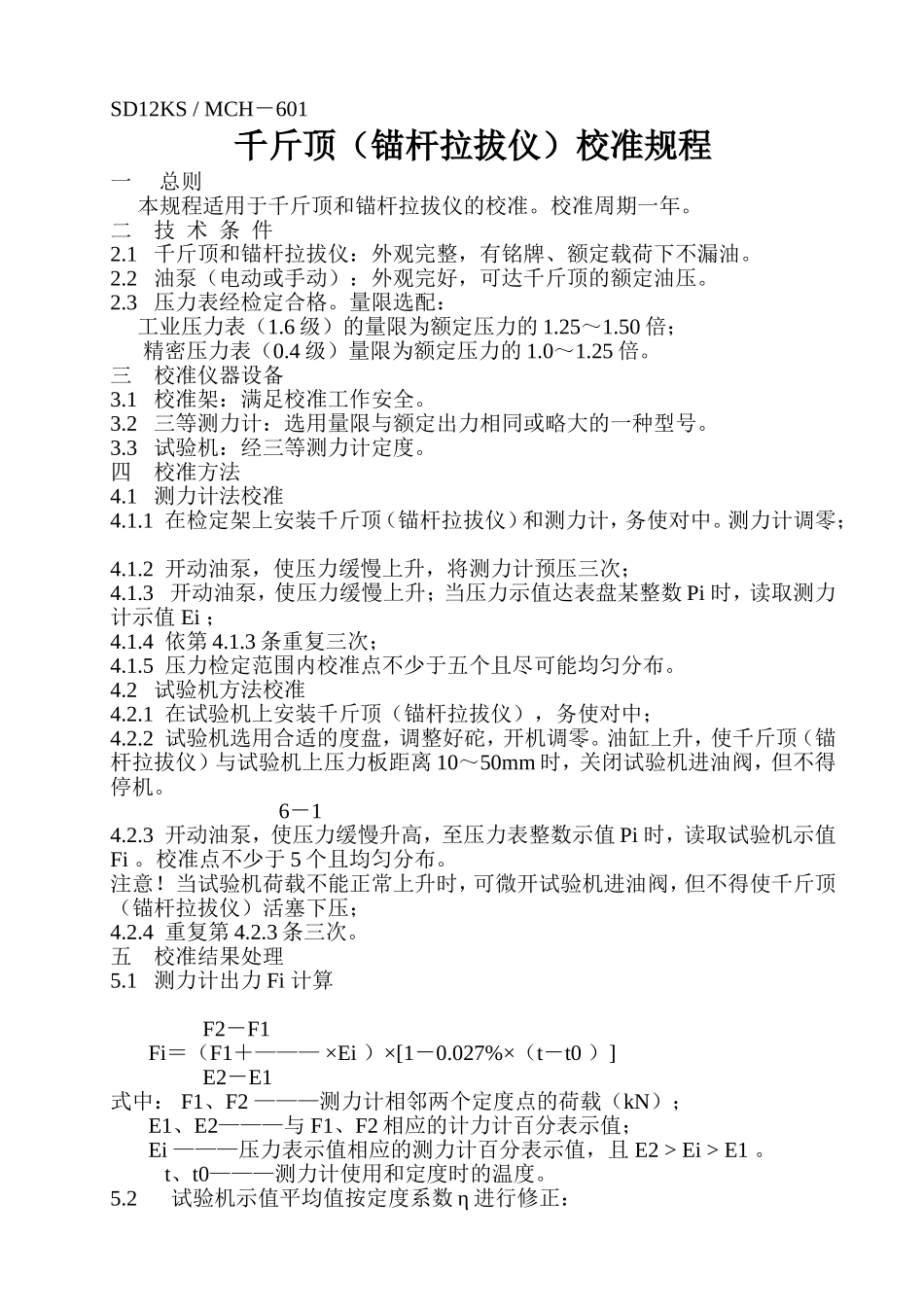

千斤顶(锚杆拉拔仪)、电子千分表、基桩 动测仪器、拉压传感器校准方法_第1页
1/7

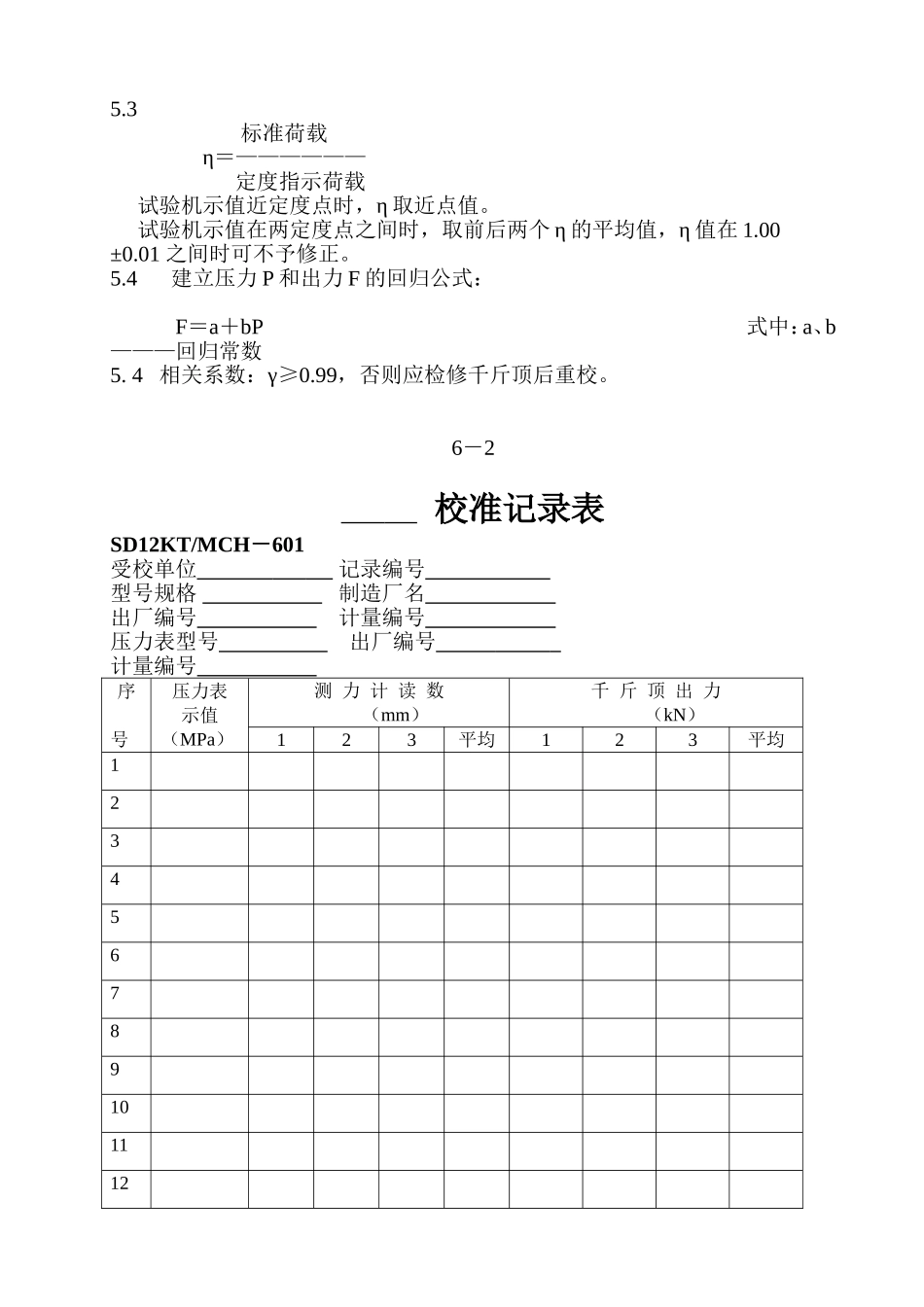

千斤顶(锚杆拉拔仪)、电子千分表、基桩 动测仪器、拉压传感器校准方法_第2页
2/7

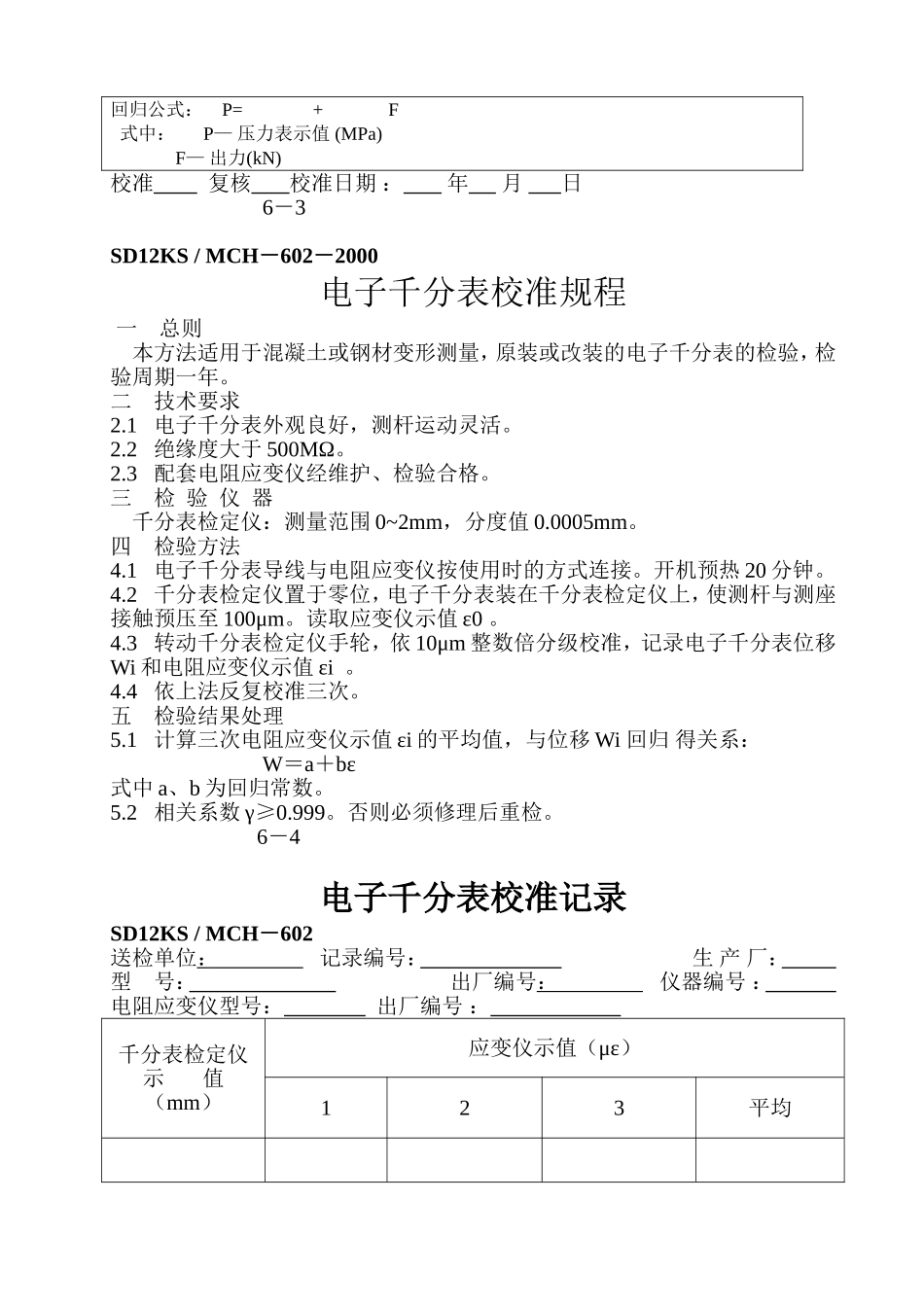

千斤顶(锚杆拉拔仪)、电子千分表、基桩 动测仪器、拉压传感器校准方法_第3页
3/7
SD12KS/MCH-601千斤顶(锚杆拉拔仪)校准规程一总则本规程适用于千斤顶和锚杆拉拔仪的校准。校准周期一年。二技术条件2.1千斤顶和锚杆拉拔仪:外观完整,有铭牌、额定载荷下不漏油。2.2油泵(电动或手动):外观完好,可达千斤顶的额定油压。2.3压力表经检定合格。量限选配:工业压力表(1.6级)的量限为额定压力的1.25~1.50倍;精密压力表(0.4级)量限为额定压力的1.0~1.25倍。三校准仪器设备3.1校准架:满足校准工作安全。3.2三等测力计:选用量限与额定出力相同或略大的一种型号。3.3试验机:经三等测力计定度。四校准方法4.1测力计法校准4.1.1在检定架上安装千斤顶(锚杆拉拔仪)和测力计,务使对中。测力计调零;4.1.2开动油泵,使压力缓慢上升,将测力计预压三次;4.1.3开动油泵,使压力缓慢上升;当压力示值达表盘某整数Pi时,读取测力计示值Ei;4.1.4依第4.1.3条重复三次;4.1.5压力检定范围内校准点不少于五个且尽可能均匀分布。4.2试验机方法校准4.2.1在试验机上安装千斤顶(锚杆拉拔仪),务使对中;4.2.2试验机选用合适的度盘,调整好砣,开机调零。油缸上升,使千斤顶(锚杆拉拔仪)与试验机上压力板距离10~50mm时,关闭试验机进油阀,但不得停机。6-14.2.3开动油泵,使压力缓慢升高,至压力表整数示值Pi时,读取试验机示值Fi。校准点不少于5个且均匀分布。注意!当试验机荷载不能正常上升时,可微开试验机进油阀,但不得使千斤顶(锚杆拉拔仪)活塞下压;4.2.4重复第4.2.3条三次。五校准结果处理5.1测力计出力Fi计算F2-F1Fi=(F1+———×Ei)×[1-0.027%×(t-t0)]E2-E1式中:F1、F2———测力计相邻两个定度点的荷载(kN);E1、E2———与F1、F2相应的计力计百分表示值;Ei———压力表示值相应的测力计百分表示值,且E2>Ei>E1。t、t0———测力计使用和定度时的温度。5.2试验机示值平均值按定度系数η进行修正:5.3标准荷载η=——————定度指示荷载试验机示值近定度点时,η取近点值。试验机示值在两定度点之间时,取前后两个η的平均值,η值在1.00±0.01之间时可不予修正。5.4建立压力P和出力F的回归公式:F=a+bP式中:a、b———回归常数5.4相关系数:γ≥0.99,否则应检修千斤顶后重校。6-2校准记录表SD12KT/MCH-601受校单位记录编号型号规格制造厂名出厂编号计量编号压力表型号出厂编号计量编号序号压力表示值(MPa)测力计读数(mm)千斤顶出力(kN)123平均123平均123456789101112回归公式:P=+F式中:P—压力表示值(MPa)F—出力(kN)校准复核校准日期:年月日6-3SD12KS/MCH-602-2000电子千分表校准规程一总则本方法适用于混凝土或钢材变形测量,原装或改装的电子千分表的检验,检验周期一年。二技术要求2.1电子千分表外观良好,测杆运动灵活。2.2绝缘度大于500MΩ。2.3配套电阻应变仪经维护、检验合格。三检验仪器千分表检定仪:测量范围0~2mm,分度值0.0005mm。四检验方法4.1电子千分表导线与电阻应变仪按使用时的方式连接。开机预热20分钟。4.2千分表检定仪置于零位,电子千分表装在千分表检定仪上,使测杆与测座接触预压至100μm。读取应变仪示值ε0。4.3转动千分表检定仪手轮,依10μm整数倍分级校准,记录电子千分表位移Wi和电阻应变仪示值εi。4.4依上法反复校准三次。五检验结果处理5.1计算三次电阻应变仪示值εi的平均值,与位移Wi回归得关系:W=a+bε式中a、b为回归常数。5.2相关系数γ≥0.999。否则必须修理后重检。6-4电子千分表校准记录SD12KS/MCH-602送检单位:记录编号:生产厂:型号:出厂编号:仪器编号:电阻应变仪型号:出厂编号:千分表检定仪示值(mm)应变仪示值(με)123平均回归公式W=+με校准复核校准日期:年月日6-5SD12KS/MCH-603-2000基桩动测仪器校准方法一概述RSM-16HE型和RS-1616J型基桩动测仪属同一系列检测仪器,由加速度传感器(或速度传感器)、采集器、笔记本或微机和打印机组成。二校准方法2.1计量检定基桩动测仪须按期送由技术监督局授权的计量检定单位进行计量检定。2.2室内模拟桩校准室内模拟桩由尼龙棒制成,棒中设置缺陷,用特制小锤敲击棒端,采集信号,记录分析。2.2...
