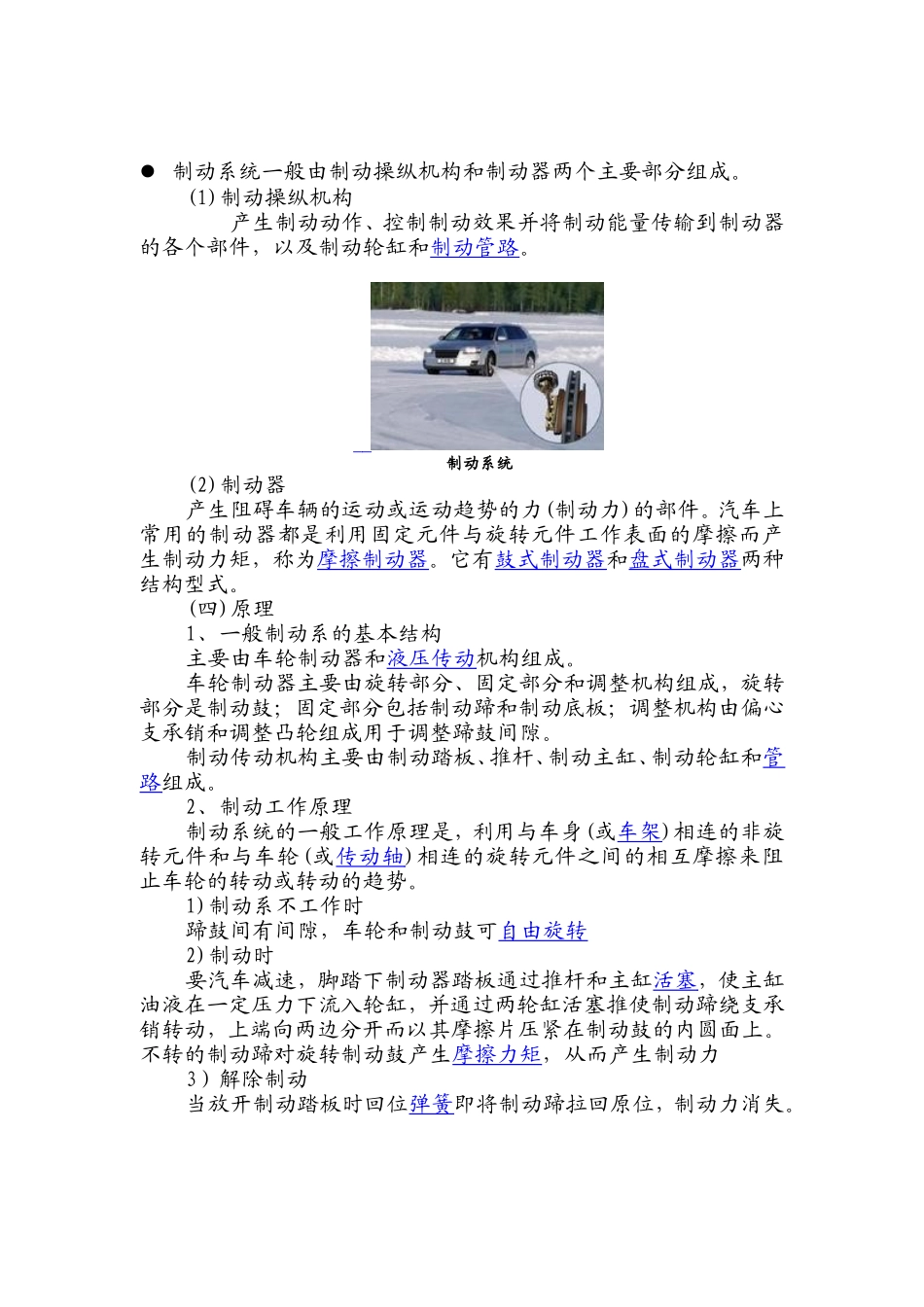

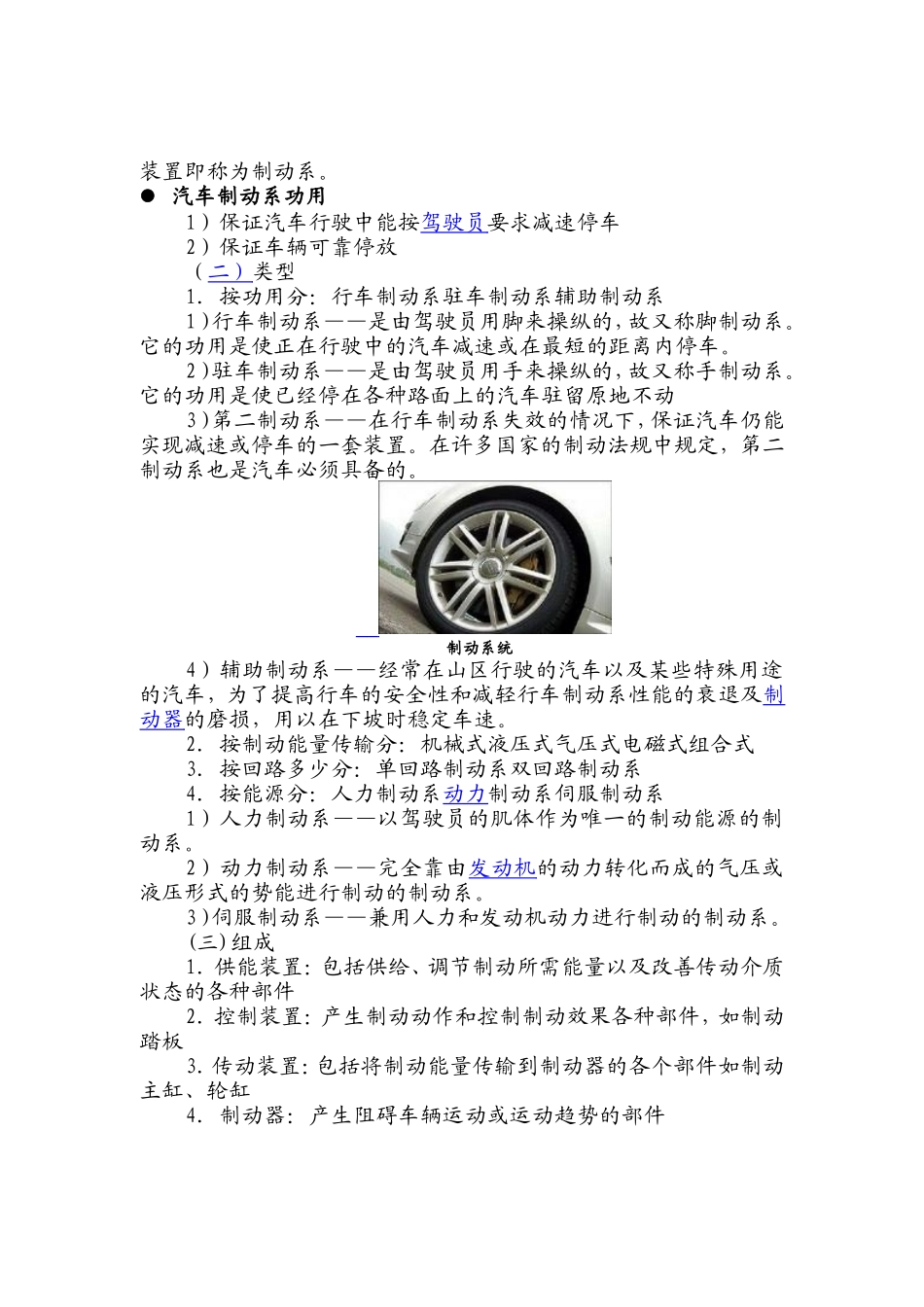

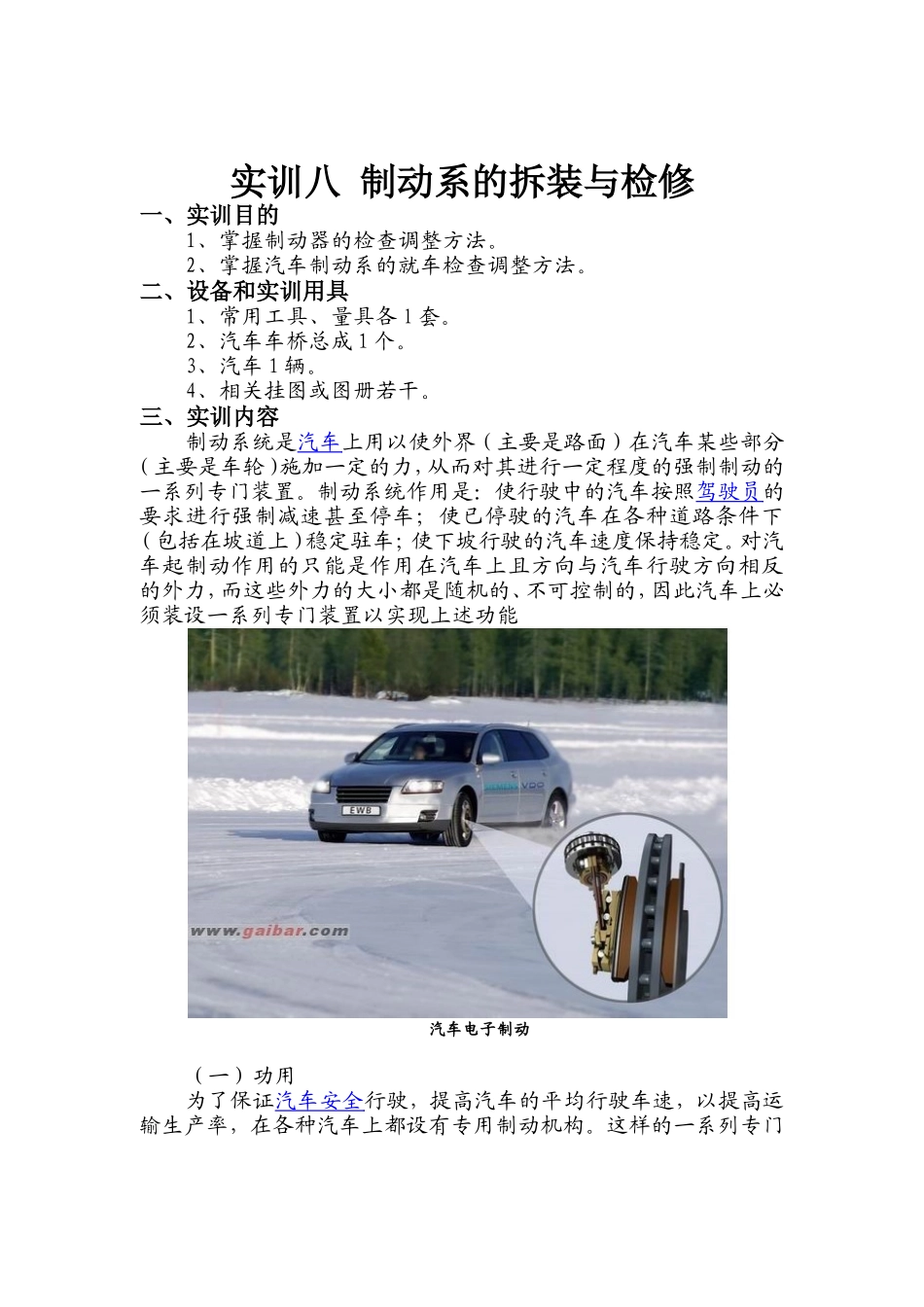

实训八制动系的拆装与检修一、实训目的1、掌握制动器的检查调整方法。2、掌握汽车制动系的就车检查调整方法。二、设备和实训用具1、常用工具、量具各l套。2、汽车车桥总成1个。3、汽车1辆。4、相关挂图或图册若干。三、实训内容制动系统是汽车上用以使外界（主要是路面）在汽车某些部分（主要是车轮）施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置。制动系统作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下（包括在坡道上）稳定驻车；使下坡行驶的汽车速度保持稳定。对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力，而这些外力的大小都是随机的、不可控制的，因此汽车上必须装设一系列专门装置以实现上述功能汽车电子制动（一）功用为了保证汽车安全行驶，提高汽车的平均行驶车速，以提高运输生产率，在各种汽车上都设有专用制动机构。这样的一系列专门装置即称为制动系。汽车制动系功用1）保证汽车行驶中能按驾驶员要求减速停车2）保证车辆可靠停放（二）类型1．按功用分：行车制动系驻车制动系辅助制动系1）行车制动系——是由驾驶员用脚来操纵的，故又称脚制动系。它的功用是使正在行驶中的汽车减速或在最短的距离内停车。2）驻车制动系——是由驾驶员用手来操纵的，故又称手制动系。它的功用是使已经停在各种路面上的汽车驻留原地不动3）第二制动系——在行车制动系失效的情况下，保证汽车仍能实现减速或停车的一套装置。在许多国家的制动法规中规定，第二制动系也是汽车必须具备的。制动系统4）辅助制动系——经常在山区行驶的汽车以及某些特殊用途的汽车，为了提高行车的安全性和减轻行车制动系性能的衰退及制动器的磨损，用以在下坡时稳定车速。2．按制动能量传输分：机械式液压式气压式电磁式组合式3．按回路多少分：单回路制动系双回路制动系4．按能源分：人力制动系动力制动系伺服制动系1）人力制动系——以驾驶员的肌体作为唯一的制动能源的制动系。2）动力制动系——完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的制动系。3）伺服制动系——兼用人力和发动机动力进行制动的制动系。(三)组成1．供能装置：包括供给、调节制动所需能量以及改善传动介质状态的各种部件2．控制装置：产生制动动作和控制制动效果各种部件，如制动踏板3．传动装置：包括将制动能量传输到制动器的各个部件如制动主缸、轮缸4．制动器：产生阻碍车辆运动或运动趋势的部件制动系统一般由制动操纵机构和制动器两个主要部分组成。(1)制动操纵机构产生制动动作、控制制动效果并将制动能量传输到制动器的各个部件，以及制动轮缸和制动管路。制动系统(2)制动器产生阻碍车辆的运动或运动趋势的力(制动力)的部件。汽车上常用的制动器都是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩，称为摩擦制动器。它有鼓式制动器和盘式制动器两种结构型式。(四)原理1、一般制动系的基本结构主要由车轮制动器和液压传动机构组成。车轮制动器主要由旋转部分、固定部分和调整机构组成，旋转部分是制动鼓；固定部分包括制动蹄和制动底板；调整机构由偏心支承销和调整凸轮组成用于调整蹄鼓间隙。制动传动机构主要由制动踏板、推杆、制动主缸、制动轮缸和管路组成。2、制动工作原理制动系统的一般工作原理是，利用与车身(或车架)相连的非旋转元件和与车轮(或传动轴)相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势。1)制动系不工作时蹄鼓间有间隙，车轮和制动鼓可自由旋转2)制动时要汽车减速，脚踏下制动器踏板通过推杆和主缸活塞，使主缸油液在一定压力下流入轮缸，并通过两轮缸活塞推使制动蹄绕支承销转动，上端向两边分开而以其摩擦片压紧在制动鼓的内圆面上。不转的制动蹄对旋转制动鼓产生摩擦力矩，从而产生制动力3）解除制动当放开制动踏板时回位弹簧即将制动蹄拉回原位，制动力消失。3、制动主缸的结构及工作过程制动主缸的作用是将自外界输入的机械能转换成液压能，从而液压能通过管路再输给制动轮缸制动主缸分单腔和双腔式两种，分别用于单、双回路液压制动系。（1）单腔式制动主...
