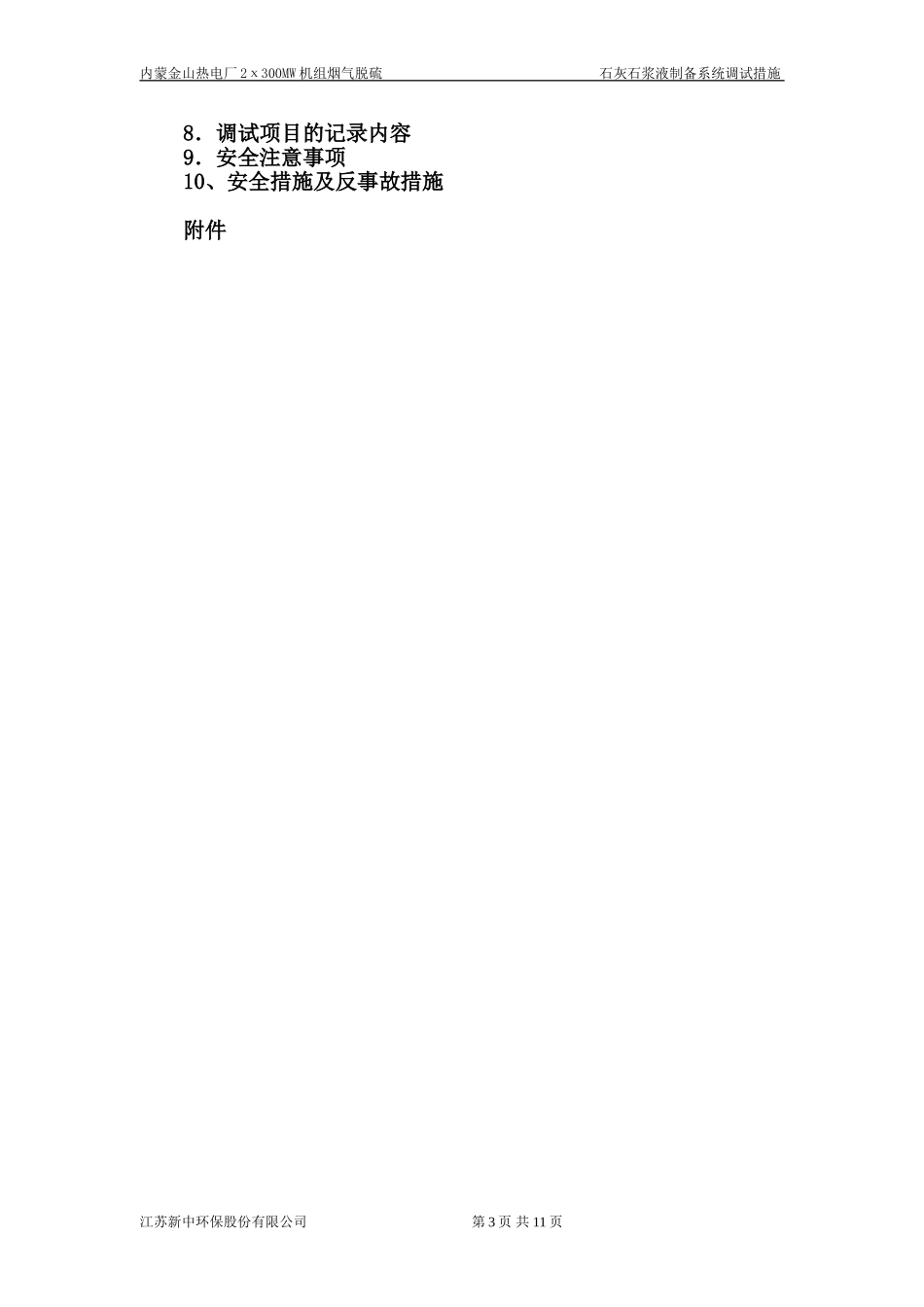

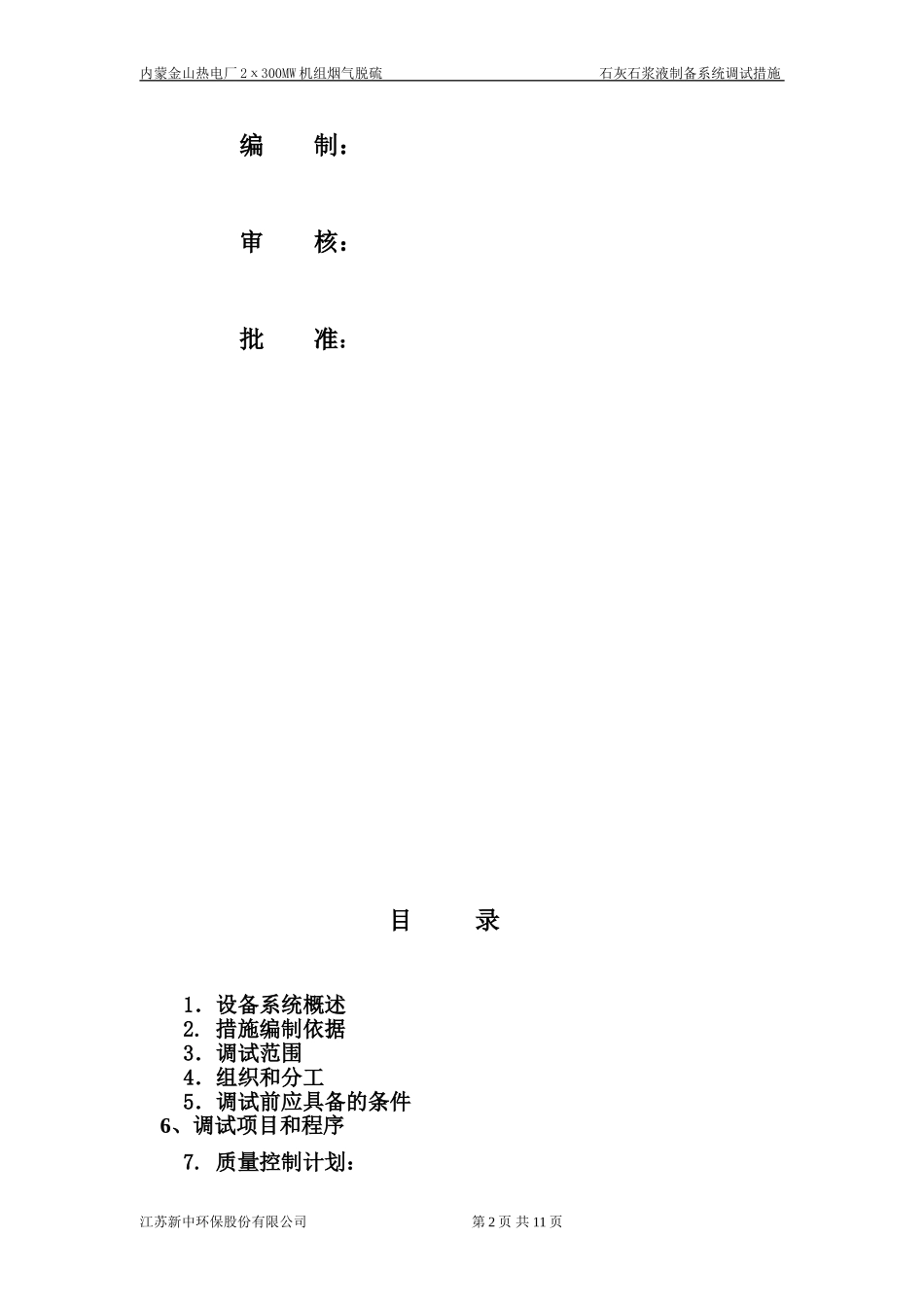

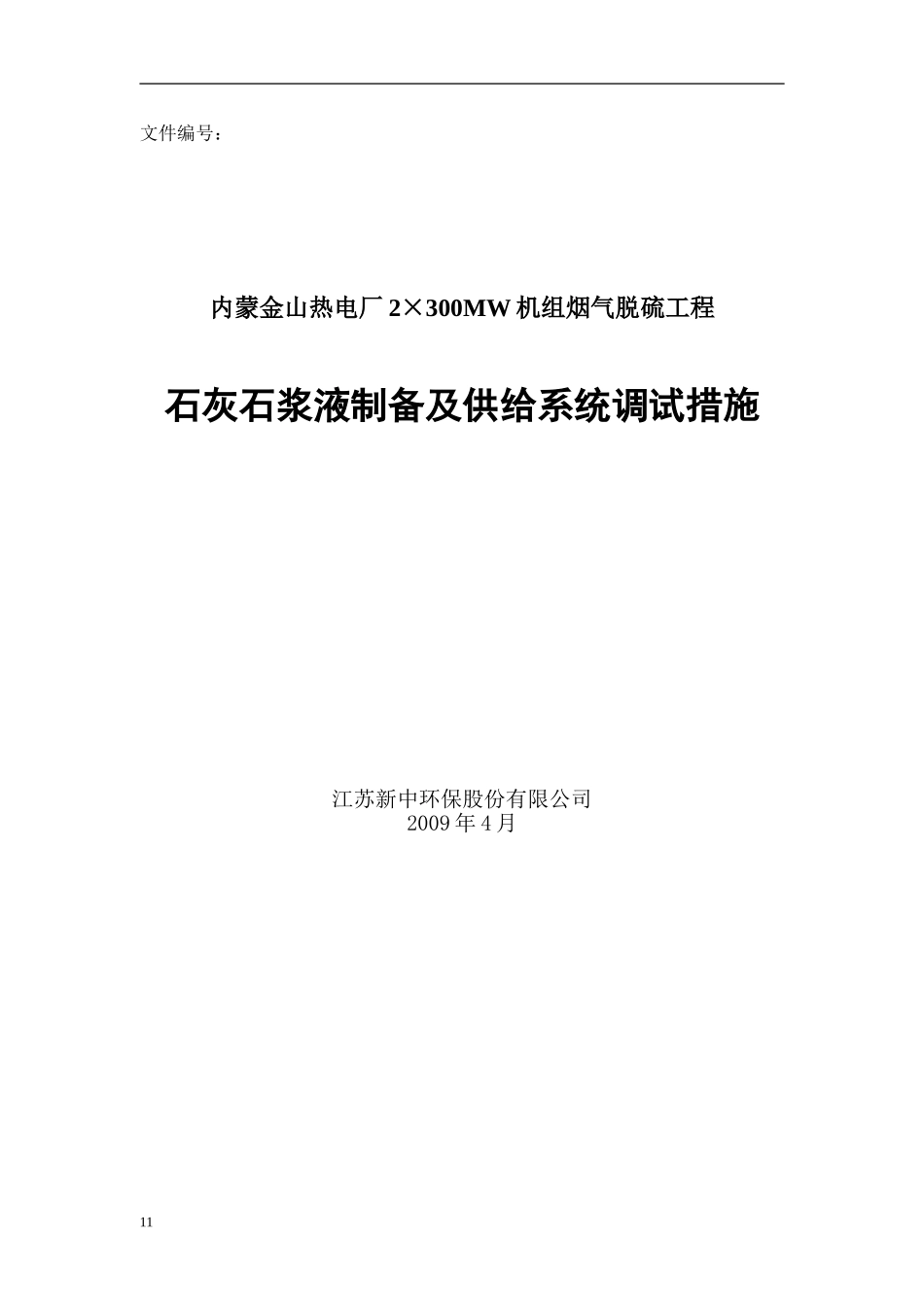

文件编号：内蒙金山热电厂2×300MW机组烟气脱硫工程石灰石浆液制备及供给系统调试措施江苏新中环保股份有限公司2009年4月11内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施编制：审核：批准：目录1．设备系统概述2.措施编制依据3．调试范围4．组织和分工5．调试前应具备的条件6、调试项目和程序7.质量控制计划：江苏新中环保股份有限公司第2页共11页内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施8．调试项目的记录内容9．安全注意事项10、安全措施及反事故措施附件江苏新中环保股份有限公司第3页共11页内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施1、设备系统概述石灰粉储运和石灰石供浆系统的功能是储存石灰石粉，配制石灰石浆液，并向吸收塔提供新鲜的石灰石浆液。吸收塔功能组控制石灰石浆液加入吸收塔。本期工程设1个石灰石浆液箱，布置在两个吸收塔之间、石灰石粉仓之下。石灰石粉仓容积650立方米，满足全负荷3天使用量。石灰石浆液箱的总容积为154m3，其有效容积可以满足两机组脱硫装置满负荷运行时6小时的需要量，石灰石浆液由石灰石供浆泵输送至吸收塔参与脱硫反应。主要设备清单设备名称设备参数单位数量称重给料机处理能力3-20t台1流化风机电机功率37kW台1仓顶布袋除尘器处理能力2700m3/h，过滤面积27m2台1石灰石浆液搅拌器电机功率:11KW台1石灰石浆液箱φ5.5×6.5m，钢衬胶个1石灰石浆液泵离心式Q=36m3/h,H=38mH2O台2石灰石浆液滤网石灰石浆液输送及供应管路个2湿式球磨机YTM400-8；处理能力5t/h;6kv200kw台1慢传电机R107dv100L42.2kw台12、措施编制依据2．1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》2．2《火电工程启动调试工作规定》2．3《火电工程调整试运质量检验及评定标准》2．4设备厂家提供的图纸、文件和资料2．5设计文件及图纸2．6调试大纲3、调试范围石灰石石料的输送、储存，石灰石浆液的磨制、浆液存储、供给。江苏新中环保股份有限公司第4页共11页内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施4、组织和分工按照调试大纲执行；单体调试、分系统调试由总包方负责；调试质量由业主、监理把关。5、调试前应具备的条件5.1安装5.1.1机务部分结束，验收合格。5.1.2电气安装结束，验收合格。5.1.3仪表安装结束，验收合格。5.2单体调试完成，验收合格。5.3相关的消防、火灾报警系统投入使用。6、调试项目和程序6.1调试内容及要求：-石灰石浆液系统手动、气动、电动阀门调试；要求动作灵活可靠，信号正确稳定-石灰石储仓布袋除尘器及风机调试；要求除尘器清灰、卸灰正常；上料系统无扬尘现象。现场操作及远程控制正常。-石灰石卸料仓除尘器调试；正常清灰。-石灰石斗式提升机调试；测试斗提机的输送能力,3-20t/h。-石灰石电磁振动给料机调试；变频调速0～100%。-称重给料输送机调试；3-20t/h输送及计量。-湿式球磨机润滑油站调试；油温<10度自动加热功能，出口压力<0.5kg自动起备泵功能，报警功能，DCS远程控制。-湿式球磨机盘车装置调试；转向正确，转动无异常。-喷油装置调试；现场操作功能，DCS远程控制。-过滤地坑泵、过滤地坑搅拌器调试；液位联锁，备泵自起试验。-再循环箱搅拌器、再循环泵的调试；液位联锁，备泵自起试验。-石灰石浆液供给泵、石灰石浆液箱搅拌器的调试；液位联锁，备泵自起试验。-液位变送器、流量计、密度计的调试；要求信号可靠正确。6.3上料系统启动、停止程序6.3.1上料启动顺序-启动布袋除尘器-启动除铁器，延时5s-启动斗提机-启动振动给料机。6.3.2上料停止顺序江苏新中环保股份有限公司第5页共11页内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施-停止振动给料机，延时100s-停止斗提机-停止除铁器，延时100s-停止布袋除尘。6.4石灰石浆液泵、一级再循环泵的启停程序6.4.1石灰石浆液泵、一级再循环泵的启动程序-泵入口门自动开；泵出口门自动关；-泵自动开；泵出口门自动开；6.4.2石灰石浆液泵、一级再循环泵的停止程序；-泵自动停；泵出口门自动关；-泵后冲洗水门自动开；-延时10s，泵入口门自动关；-泵出口门自动开；-延时120s...
