衡重式挡土墙施工工艺VIP免费

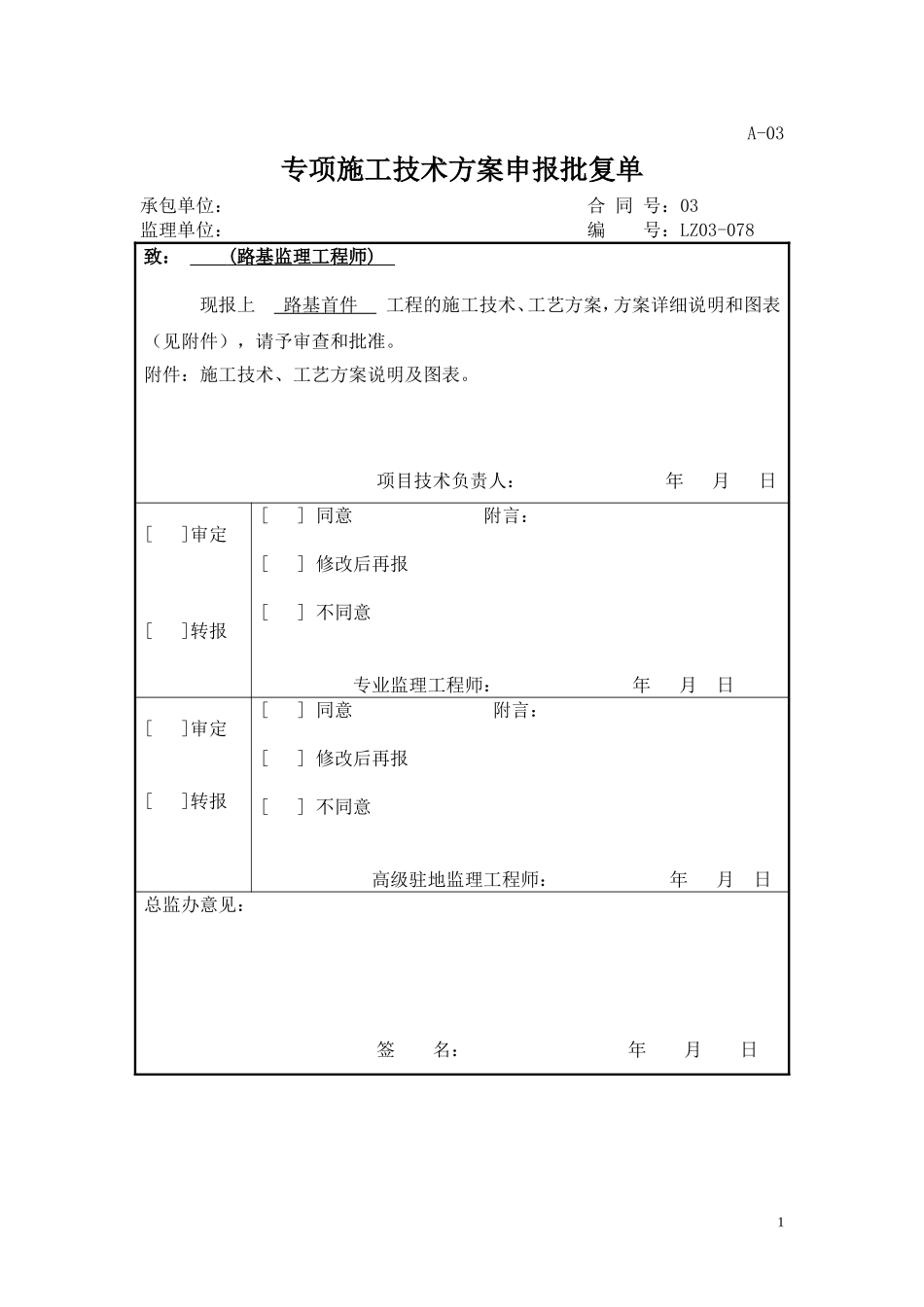

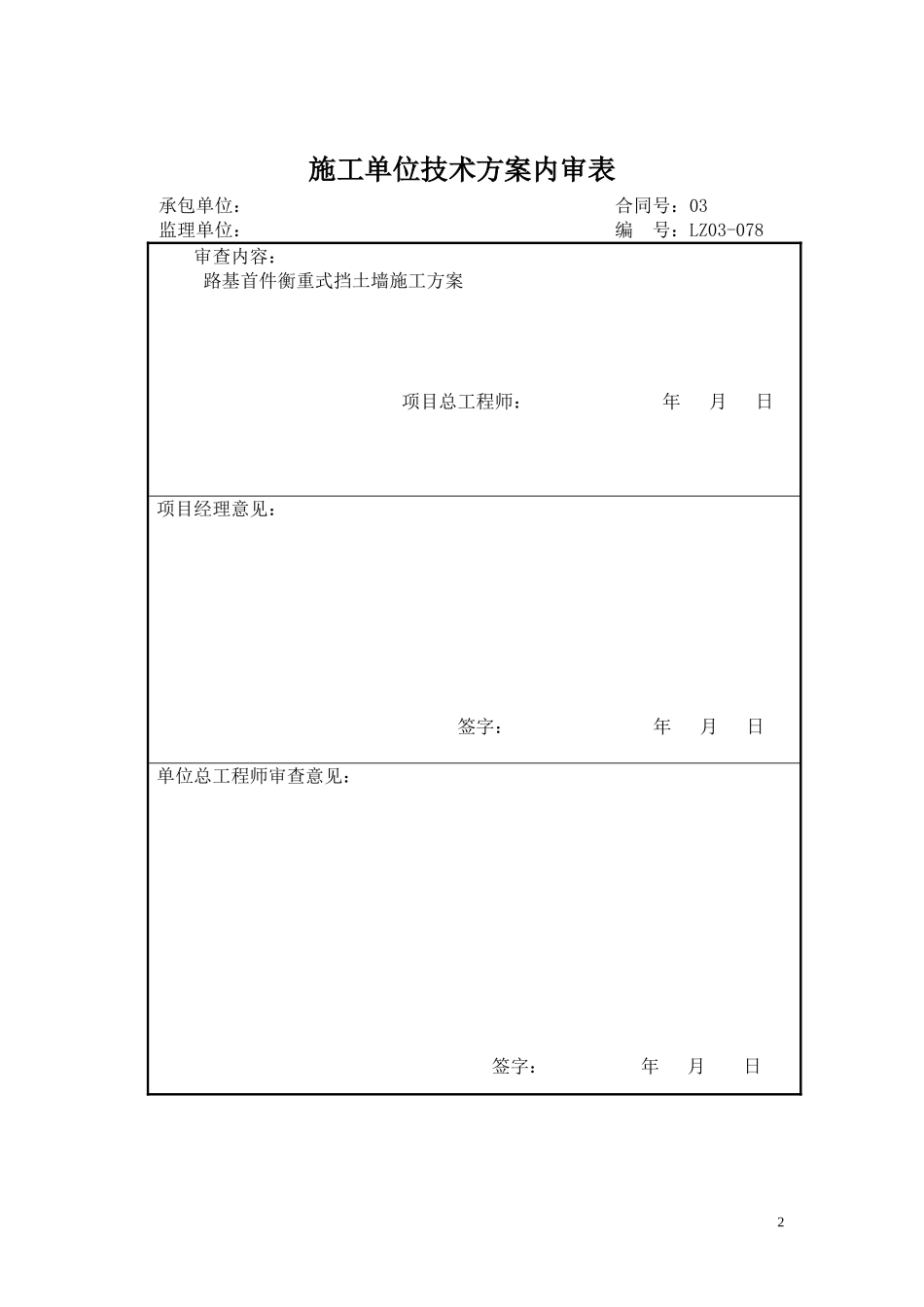

A-03专项施工技术方案申报批复单承包单位：合同号：03监理单位：编号：LZ03-078致：(路基监理工程师)现报上路基首件工程的施工技术、工艺方案，方案详细说明和图表（见附件），请予审查和批准。附件：施工技术、工艺方案说明及图表。项目技术负责人：年月日[]审定[]转报[]同意附言：[]修改后再报[]不同意专业监理工程师：年月日[]审定[]转报[]同意附言：[]修改后再报[]不同意高级驻地监理工程师：年月日总监办意见：签名：年月日1施工单位技术方案内审表承包单位：合同号：03监理单位：编号：LZ03-078审查内容：路基首件衡重式挡土墙施工方案项目总工程师：年月日项目经理意见：签字：年月日单位总工程师审查意见：签字：年月日2衡重式挡土墙施工方案一、工程概况K110+985～K111+030路基衡重式挡土墙，衡重式挡土墙墙高：3～4m，采用M7.5砂浆砌片石。主要工程量为：墙身、基础：M7.5砌砂浆片石225.00m3人工挖基土方:179.8m3人工挖基石方：32.0m³本项目所在地区境内属于北亚热带季风气候，具有雨热同季的特点，气候温和，雨量充沛。多年降水量1429.7mm，最高1700mm，最小1245.1mm，年蒸发量931.5～1073mm，历年平均蒸发量950.7mm。年平均气温15.3℃。无霜期279天，年平均日照1253小时。年降水量1260mm，是全省少雨和暴雨中心地区之一。灾害天气由春旱、洪涝、冰雹等，主要的是干旱。二、施工安排（一）工期：工期为30天开工时间是二○一一年八月二十日，完工时间是二○一一年十月二十日。（二）施工人员、机械及仪器安排（1）主要施工人员配置施工现场负责人试验负责人现场质检负责人测量负责人安全员（2）主要施工机械配置表机械设备型号单位数量履带式挖掘机斗山220台1JZC搅拌机JZ350台1自卸汽车15T辆33农用三轮车时风辆2发电机120KW台2压路机18T台1打夯机台3污水泵20m3/h台3（三）施工工序施工工序：准备工作测量放样挖基动力触探地基加固（软弱地基）验收基础放样砌筑基础墙身放样基础回填墙体砌筑及淡水管设置墙背过滤层设置及回填土勾缝验收。三、施工准备工作（一）施工准备1、熟悉招、投标文件，设计文件和有关规范。2、勘察现场，修建施工临时设施，安装调试搅拌机，做好材料的储存和堆放做好开工前的试验检测工作。3、开工前，向监理工程师上报施工组织方案和开工报告，并严格按监理工程师批准后方案施工。（二）材料准备石料：采用质地坚硬、均匀、不易风化的片石，片石中部厚度不应小于15cm,极限抗压强度不低于30Mpa.砂浆（1）砌筑砂浆类别、标号符合设计规定，砂浆标号为7.07×7.07×7.07cm3试件养护28天的抗压强度（单位为Mpa）。（2）砂浆中所用水泥、砂、水等材料质量标准要符合砼工程相应材料质量标准。砂应用中粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。（3）砂浆的配合比由试验确定，可采用质量比或体积比。（三）测量施工前，用全站仪放出基础开挖的大样，并用水准仪测量基坑开挖处的地面标高，基坑开挖到位后再放出基础的准确位置，待基础砌筑到位后放出墙身的位置。并及时测量，控制墙身顶面的标高。4（四）挖基和排水施工前，根据测量放出的基础开挖边线，开挖边线要根据基础的开挖深度和土质情况确定放坡系数。基础采用挖掘机进行开挖至离设计标高20-30cm，后改用人工进行清槽。清槽后，用触探法进行地基承载力的检测。检测合格后，迅速进行下一步工序施工，避免基底长时间暴露。基坑大小要满足基础施工要求，在渗水时，根据基坑、排水设计和基础设计所需基坑大小而定，一般要比设计平面尺寸各边增宽50~100cm。挖基时，根据水深和渗水量大小，配备足够的抽水设备，抽干水，要在无水状态下挖基。四、施工方案及施工要求（一）基础施工基底要求（1）应将基底表面风化、松软土石清除。（2）硬质岩石基坑中的基础，宜满坑砌筑。（3）雨季在土质或易风化软质岩石基坑中砌筑基础时，应在基坑挖好后及时封闭坑底。当基底设有向内倾斜的稳定横坡时，应采取临时排水措施，辅以必要座浆后安砌基础。（4）采用台阶式基础时，台阶与墙体应连在一起同时砌筑，基底及墙趾台阶转折处不得砌成垂直通缝，砌体与台阶壁间的缝隙砂浆应饱满。（5）...
