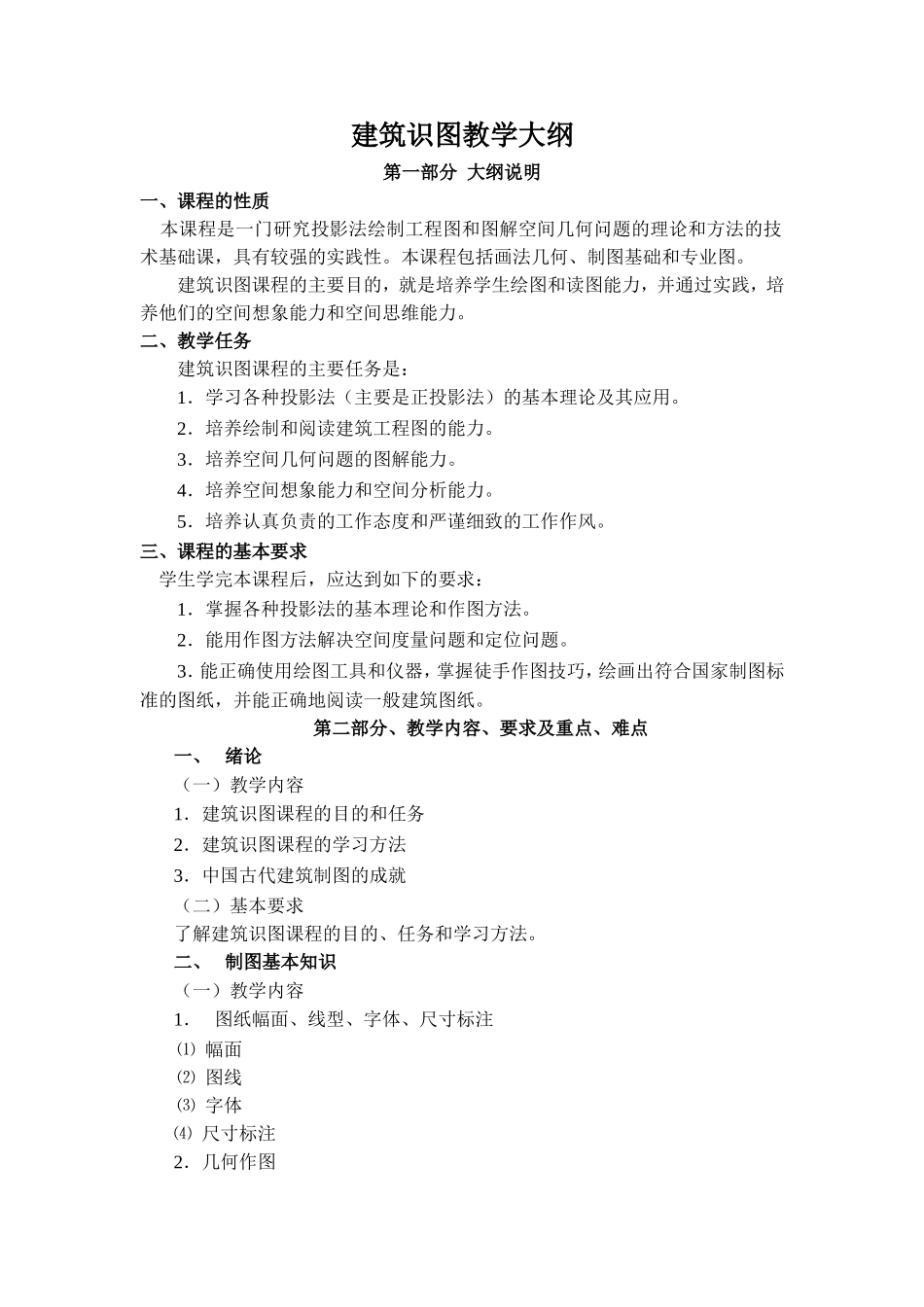

江西应用工程职业学院课程教学大纲课程名称建筑识图(编号：56050209)专业工程造价(编号：560502)课程类型必修考核方式考试学时数（总学时60学时，实践学时）学分4学分编写者边广辉编写日期2008.7.05江西应用工程职业学院课程名称：建筑识图课程编号：56050209课程类型：专业基础课学时：60学分：4学分适用专业：工程造价先修课程：建筑识图教学大纲第一部分大纲说明一、课程的性质本课程是一门研究投影法绘制工程图和图解空间几何问题的理论和方法的技术基础课，具有较强的实践性。本课程包括画法几何、制图基础和专业图。建筑识图课程的主要目的，就是培养学生绘图和读图能力，并通过实践，培养他们的空间想象能力和空间思维能力。二、教学任务建筑识图课程的主要任务是：1．学习各种投影法（主要是正投影法）的基本理论及其应用。2．培养绘制和阅读建筑工程图的能力。3．培养空间几何问题的图解能力。4．培养空间想象能力和空间分析能力。5．培养认真负责的工作态度和严谨细致的工作作风。三、课程的基本要求学生学完本课程后，应达到如下的要求：1．掌握各种投影法的基本理论和作图方法。2．能用作图方法解决空间度量问题和定位问题。3．能正确使用绘图工具和仪器，掌握徒手作图技巧，绘画出符合国家制图标准的图纸，并能正确地阅读一般建筑图纸。第二部分、教学内容、要求及重点、难点一、绪论（一）教学内容1．建筑识图课程的目的和任务2．建筑识图课程的学习方法3．中国古代建筑制图的成就（二）基本要求了解建筑识图课程的目的、任务和学习方法。二、制图基本知识（一）教学内容1．图纸幅面、线型、字体、尺寸标注⑴幅面⑵图线⑶字体⑷尺寸标注2．几何作图3．平面图形画法4．徒手作图（二）基本要求1．熟练掌握《建筑制图标准》中有关图纸幅面、图线、字体及尺寸标注的规定2．了解常用几何图形的作图方法和徒手作图。（三）重点和难点1．建筑制图标准中有关制图基本规格的规定。作业：建筑制图习题集第6页。三、投影的基本知识（一）教学内容l．投影及其特性⑴中心投影⑵平行投影⑶各种投影法在建筑工程中的应用⑷平行投影的特性2．2．投影图的形成及其特性⑴投影图的形成⑵投影图的特性3．3．基本形体的投影⑴平面体的投影图⑵曲面体的投影图⑶读投影图．组合形体的投影（二）基本要求1．掌握投影的基本要素，了解中心投影法和平行投影法的区别。2．了解各种投影法在建筑工程中的应用3．掌握平行投影的基本特性。4．掌握投影图的形成及其特性5．掌握基本视图的名称、排列、配置关系和画法。6．掌握平面体和曲面体的形状特点。7．熟练掌握常见基本形体（三棱柱、四棱柱、六棱柱、三棱锥、圆柱、正圆锥、球）的投影。8．掌握视图选择的基本原则，合理选择表达组合体的视图。9．掌握运用形体分析法和线面分析法进行组合体的画图和读图。（三）重点和难点1．常见基本形体（三棱柱、四棱柱、六棱柱、三棱锥、圆柱、正圆锥、球）的投影。2．组合体基本视图读图和画图。3．运用形体分析法进行组合体的画图和读图。难点在于读图。作业：建筑制图习题集第11、12、13、14、15、16页。四、点、直线、平面的投影（一）教学内容1．1．点的投影⑴点的正投影规律⑵点在三投影图中的投影⑶点的辅助投影⑷两点的相对位置2．2．直线的投影⑴一般位置直线⑵投影面的平行线⑶投影面的垂直线3．直线上的点4．线段的实长和倾角5．两直线的相对位置6．平面的投影⑴平面的表示方法⑵一般位置平面⑶投影面垂直面⑷投影面平行面7．平面上的直线和点8旋转法8．1．绕投影面垂直线旋转8．2．求直线段实长和投影面垂直面实形（二）基本要求1．掌握点的正投影规律。2．熟练掌握点在三投影面体系中的投影规律。3．掌握点的投影与其坐标的关系。4．掌握根据点的二面投影作点的第三面投影或根据点的三面投影图确定点的空间位置或已知点的坐标作点的三面投影等。5．掌握点的辅助投影。6．掌握重影点的可见性的判别。7．掌握直线对于投影面处于各种位置时的投影特点，能熟练地识别和画出投影面的平行线、投影面垂直线和一般位置直线的投影图。8．掌握直线上的点的投影特性和作图方法。9．熟练掌握用直角三角形法...
