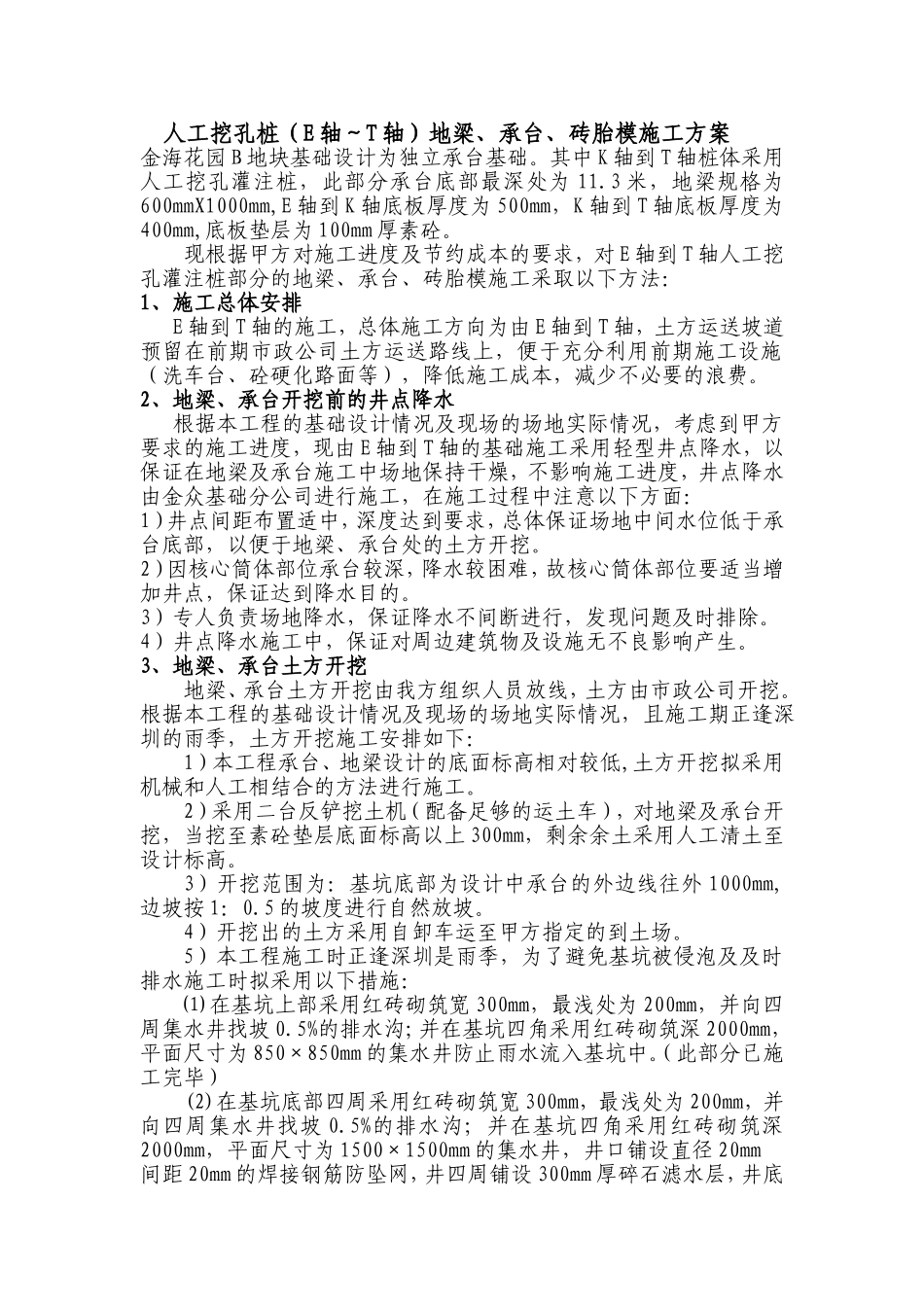

人工挖孔桩（E轴～T轴）地梁、承台、砖胎模施工方案金海花园B地块基础设计为独立承台基础。其中K轴到T轴桩体采用人工挖孔灌注桩，此部分承台底部最深处为11.3米，地梁规格为600mmX1000mm,E轴到K轴底板厚度为500mm，K轴到T轴底板厚度为400mm,底板垫层为100mm厚素砼。现根据甲方对施工进度及节约成本的要求，对E轴到T轴人工挖孔灌注桩部分的地梁、承台、砖胎模施工采取以下方法：1、施工总体安排E轴到T轴的施工，总体施工方向为由E轴到T轴，土方运送坡道预留在前期市政公司土方运送路线上，便于充分利用前期施工设施（洗车台、砼硬化路面等），降低施工成本，减少不必要的浪费。2、地梁、承台开挖前的井点降水根据本工程的基础设计情况及现场的场地实际情况，考虑到甲方要求的施工进度，现由E轴到T轴的基础施工采用轻型井点降水，以保证在地梁及承台施工中场地保持干燥，不影响施工进度，井点降水由金众基础分公司进行施工，在施工过程中注意以下方面：1）井点间距布置适中，深度达到要求，总体保证场地中间水位低于承台底部，以便于地梁、承台处的土方开挖。2）因核心筒体部位承台较深，降水较困难，故核心筒体部位要适当增加井点，保证达到降水目的。3）专人负责场地降水，保证降水不间断进行，发现问题及时排除。4）井点降水施工中，保证对周边建筑物及设施无不良影响产生。3、地梁、承台土方开挖地梁、承台土方开挖由我方组织人员放线，土方由市政公司开挖。根据本工程的基础设计情况及现场的场地实际情况，且施工期正逢深圳的雨季，土方开挖施工安排如下：1）本工程承台、地梁设计的底面标高相对较低,土方开挖拟采用机械和人工相结合的方法进行施工。2）采用二台反铲挖土机（配备足够的运土车），对地梁及承台开挖，当挖至素砼垫层底面标高以上300mm，剩余余土采用人工清土至设计标高。3）开挖范围为：基坑底部为设计中承台的外边线往外1000mm,边坡按1：0.5的坡度进行自然放坡。4）开挖出的土方采用自卸车运至甲方指定的到土场。5）本工程施工时正逢深圳是雨季，为了避免基坑被侵泡及及时排水施工时拟采用以下措施：⑴在基坑上部采用红砖砌筑宽300mm，最浅处为200mm，并向四周集水井找坡0.5%的排水沟；并在基坑四角采用红砖砌筑深2000mm，平面尺寸为850×850mm的集水井防止雨水流入基坑中。（此部分已施工完毕）(2)在基坑底部四周采用红砖砌筑宽300mm，最浅处为200mm，并向四周集水井找坡0.5%的排水沟；并在基坑四角采用红砖砌筑深2000mm，平面尺寸为1500×1500mm的集水井，井口铺设直径20mm间距20mm的焊接钢筋防坠网，井四周铺设300mm厚碎石滤水层，井底铺设200mm厚碎石滤水层，并在距井底200mm、400mm高度的井壁砖墙上周边埋设直径100mm间距330mm的PVC管泻水管。具体形式见下图：排水沟大样图集水井大样图(3)机械开挖时剩余300mm余土，在垫层施工前再采用人工清土，以免基底土层被侵泡及扰动。4、土方回填土方回填包括以下两个阶段。1、底板砖胎模完成后外侧的回填土在地梁砼施工完成、拆模后开始进行施工。回填的土方采用本工程其他部位施工开挖出来的土方进行回填，土方回填至室内设计标高以下200mm。该工序要注意：a．在胎模砌筑一天后具有一定的强度后进行；b．回填土分层夯实时要做好胎膜的加固措施，防止胎膜破坏，采120300120最浅处200mm泥砂浆抹面20厚1:3水120厚红砖砌沟C10素垫层1001500泥砂浆抹面200厚碎石滤层100PVC管20厚1:3水2000C10素垫层100370厚红砖钢筋防坠网用旧模板和方木对撑的方法。如下图：承台、基础梁土方回填时砖胎模加固示意图2、地下室外墙外侧防水施工后的土方回填。本次土方回填是在地下室外墙防水，防水保护层完成后进行的一项工作，回填土的质量要根据设计要求选用材料，根据规范及设计要求进行分层夯实，及时检验其密实度及其符合设计要求。本工程底板有多个标高，因此回填也按照工序要求分区、分次回填。施工工艺：1、施工准备a、材料回填土：宜优先利用沟槽中挖出的优质土。回填土内不得含有有机杂质，粒径不应大于50mm，含水量应符合规定。b、主要施工机具机械：蛙式打夯机；工具：手推车、筛子（孔径40～60）、木耙、胶皮管、小线、木折...
