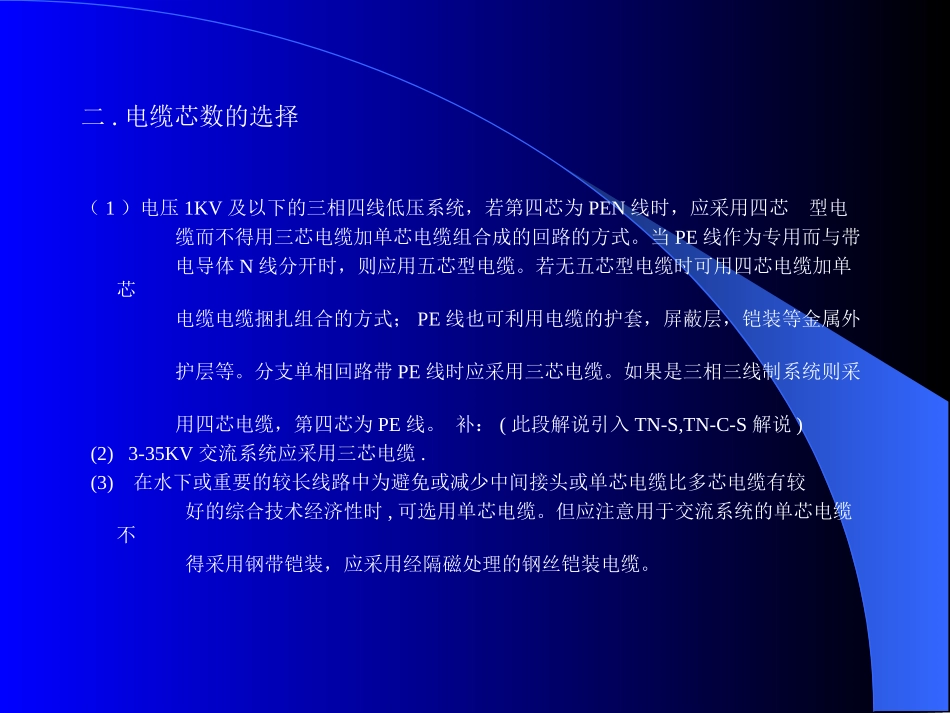

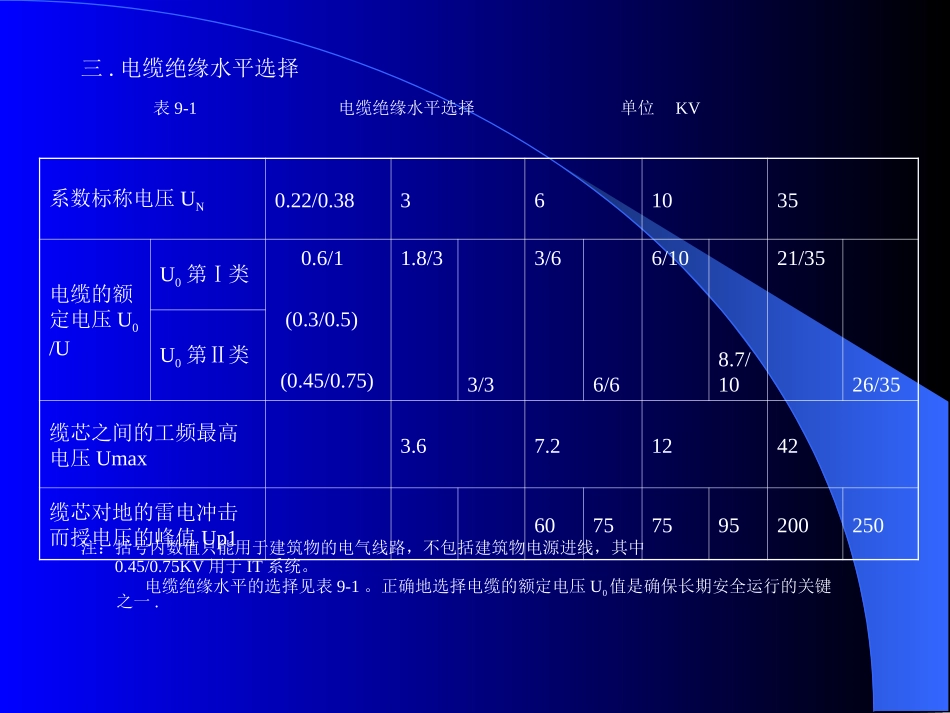

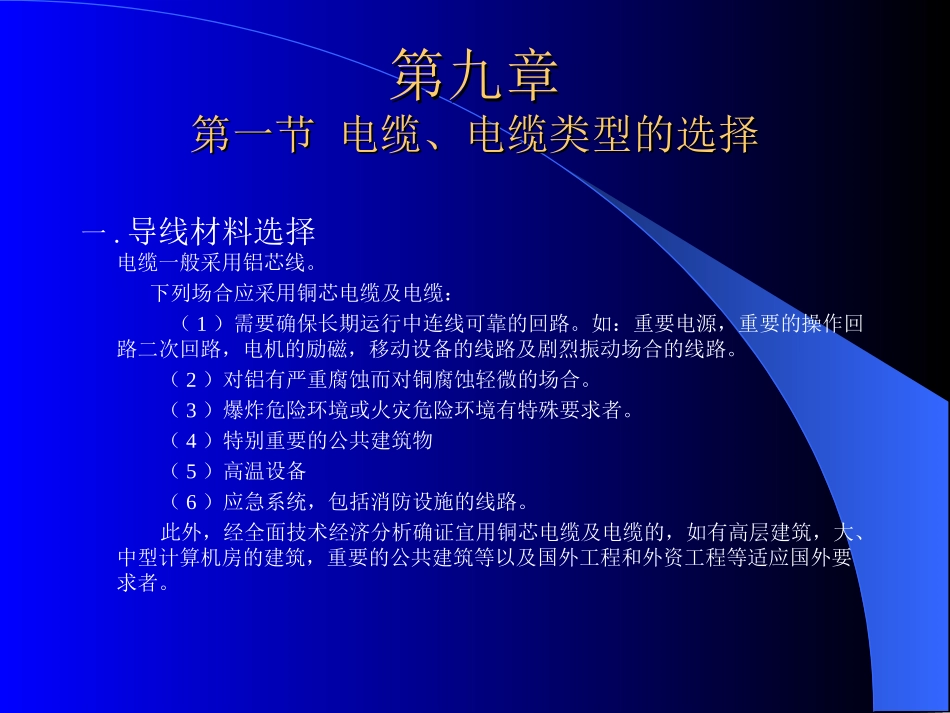

第九章第九章第一节电缆、电缆类型的选择第一节电缆、电缆类型的选择一.导线材料选择电缆一般采用铝芯线。下列场合应采用铜芯电缆及电缆:(1)需要确保长期运行中连线可靠的回路。如:重要电源,重要的操作回路二次回路,电机的励磁,移动设备的线路及剧烈振动场合的线路。(2)对铝有严重腐蚀而对铜腐蚀轻微的场合。(3)爆炸危险环境或火灾危险环境有特殊要求者。(4)特别重要的公共建筑物(5)高温设备(6)应急系统,包括消防设施的线路。此外,经全面技术经济分析确证宜用铜芯电缆及电缆的,如有高层建筑,大、中型计算机房的建筑,重要的公共建筑等以及国外工程和外资工程等适应国外要求者。二.电缆芯数的选择(1)电压1KV及以下的三相四线低压系统,若第四芯为PEN线时,应采用四芯型电缆而不得用三芯电缆加单芯电缆组合成的回路的方式。当PE线作为专用而与带电导体N线分开时,则应用五芯型电缆。若无五芯型电缆时可用四芯电缆加单芯电缆电缆捆扎组合的方式;PE线也可利用电缆的护套,屏蔽层,铠装等金属外护层等。分支单相回路带PE线时应采用三芯电缆。如果是三相三线制系统则采用四芯电缆,第四芯为PE线。补:(此段解说引入TN-S,TN-C-S解说)(2)3-35KV交流系统应采用三芯电缆.(3)在水下或重要的较长线路中为避免或减少中间接头或单芯电缆比多芯电缆有较好的综合技术经济性时,可选用单芯电缆。但应注意用于交流系统的单芯电缆不得采用钢带铠装,应采用经隔磁处理的钢丝铠装电缆。三.电缆绝缘水平选择表9-1电缆绝缘水平选择单位KV注:括号内数值只能用于建筑物的电气线路,不包括建筑物电源进线,其中0.45/0.75KV用于IT系统。电缆绝缘水平的选择见表9-1。正确地选择电缆的额定电压U0值是确保长期安全运行的关键之一.系数标称电压UN0.22/0.38361035电缆的额定电压U0/UU0第Ⅰ类0.6/1(0.3/0.5)(0.45/0.75)1.8/33/33/66/66/108.7/1021/3526/35U0第Ⅱ类缆芯之间的工频最高电压Umax3.67.21242缆芯对地的雷电冲击而授电压的峰值Up160757595200250(1)电缆设计用缆芯对地(与绝缘屏蔽层或金属护套之间)的额定电压U0应满足所在电力系统中性点接地方式及其运行要求的水平。中性点非有效接地(包括中性点不接地和经消弧线圈接地。)系统中的单相接地故障持续时间1min到2h之间,必须选用第Ⅱ类U0仅当系统中的单相接地故障能很快切除。在任何情况下,故障持续时间不超过1min时,才可选用第Ⅰ类U0.。一般情况下,220/380V系统只选用第Ⅰ类的U0.,3-35KV系统应选用第Ⅱ类的U0.。(2)电缆设计用缆芯之间的额定电压U应按等于或大于系统标称电压Un选择。(3)电缆设计用缆芯之间的工频最高电压Uma应按等于或大于系统的最高工作电压选择。(4)电缆设计用缆芯的雷电冲击耐受电压峰值Up1应按表9-1选取。四.绝缘材料及护套选择(1)塑料绝缘电缆。它的优点是绝缘性能良好,制造工艺简便,价格较低,无论明敷或穿管都可取代橡皮绝缘,从而节约大量的橡胶和棉纱。缺点是对气候适应性能较差,低温时变硬发脆,高温或日光照射下增塑剂容易挥发而使绝缘老化加快。因此,在未具备有效隔热措施的高温环境,日光经常照射或严寒地方,宜选择相应的特殊型塑料电缆。为满足一旦着火燃烧时低烟、低毒要求,在高层建筑特殊重要公共设施等人流密集场所,不宜选用普通型塑料绝缘电缆。(2)橡皮绝缘电缆,一般是BX、BLX。(3)氯丁橡皮绝缘电缆。重量日益增多,35mm2以下的普通橡皮线又被氯丁橡皮绝缘电缆取代的趋势。其特点是耐油性能好,不易霉,不延燃,适应气候性能好,光老化过程缓慢,老化时间约为普通橡皮绝缘电缆的二倍,因此适宜在室外敷设。由于绝缘层机械强度比普通橡皮弱,因此不推荐用于穿管敷设。(4)架空绝缘电缆,使用日益广泛,它耐光老化性能较优,主要用于地下水位较高地方,优化学腐蚀液体溢流的场所,二厂区外需电缆数量不多又不便埋地下时,该电缆对城镇配电缆路改建尤为适宜。(5)粘性浸渍低绝缘电力电缆,它的优点允许运行温度较高,介质损耗低,耐电压强度高,使用寿命长,其缺点绝缘材料弯曲性能差,不能在低温下敷设,否则易损坏绝缘。按浸渍方式分有:普通油浸低绝缘,滴干型油浸低绝缘...
