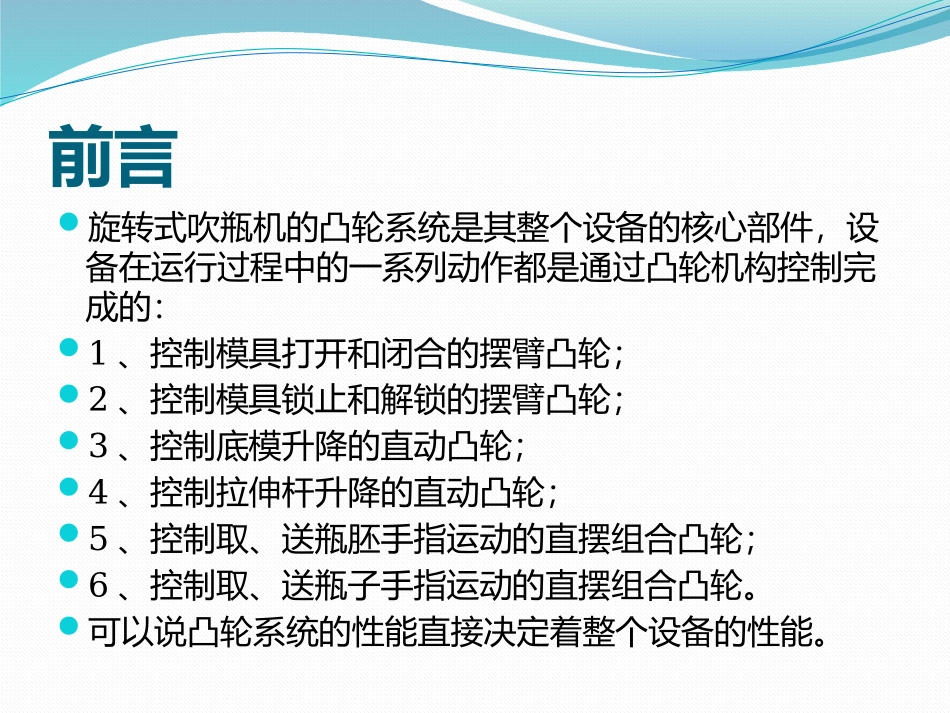

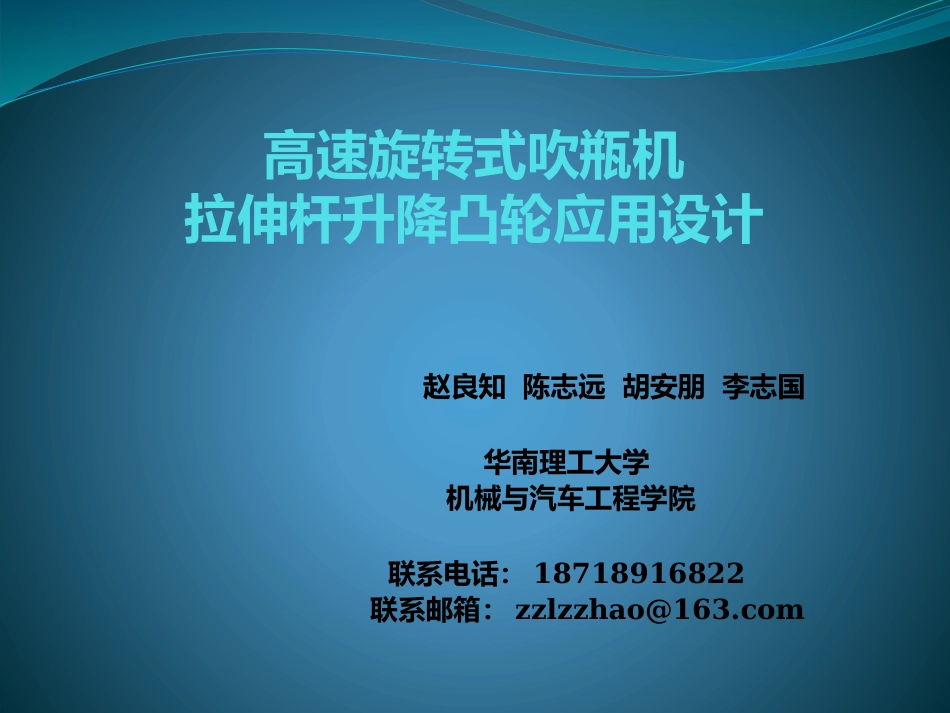

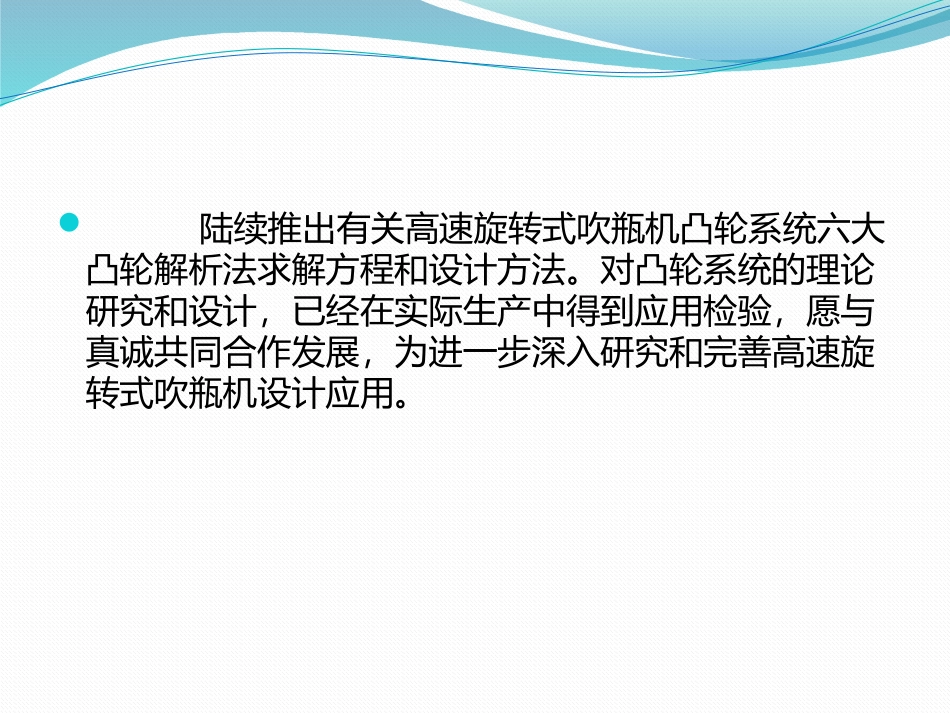

高速旋转式吹瓶机拉伸杆升降凸轮应用设计赵良知陈志远胡安朋李志国华南理工大学机械与汽车工程学院联系电话:18718916822联系邮箱:zzlzzhao@163.com前言旋转式吹瓶机的凸轮系统是其整个设备的核心部件,设备在运行过程中的一系列动作都是通过凸轮机构控制完成的:1、控制模具打开和闭合的摆臂凸轮;2、控制模具锁止和解锁的摆臂凸轮;3、控制底模升降的直动凸轮;4、控制拉伸杆升降的直动凸轮;5、控制取、送瓶胚手指运动的直摆组合凸轮;6、控制取、送瓶子手指运动的直摆组合凸轮。可以说凸轮系统的性能直接决定着整个设备的性能。陆续推出有关高速旋转式吹瓶机凸轮系统六大凸轮解析法求解方程和设计方法。对凸轮系统的理论研究和设计,已经在实际生产中得到应用检验,愿与真诚共同合作发展,为进一步深入研究和完善高速旋转式吹瓶机设计应用。结构组成:拉伸杆升降导轨凸轮由拉伸上升导轨凸轮,拉伸过渡导轨,拉伸检测导轨,拉伸过渡导轨,拉伸下降导轨凸轮,拉伸导轨支架,以及辅助支撑件包括导轨支架,检测开关支架等组成。主要功能:拉伸上升导轨凸轮保证封口拉伸机构拉伸杆上升到位,保证取瓶手指工作过程顺利。当封口拉伸气缸没有将拉伸杆上升到指定位置时,拉伸上升凸轮导轨通过滑座上的滚轮强行将拉伸杆上升,当滚轮到达拉伸检测导轨时,滚轮由于重力作用对导轨产生向下的压力,检测导轨上的弹簧发生形变,检测传感器检测到位移变化信号,通过信号流的传输,主机自动停机。拉伸下降导轨凸轮控制拉伸杆下降拉伸速度,根据瓶坯的工艺拉伸速度要求设计,以保证瓶坯拉伸吹塑的工艺条件。拉伸导轨上升部分与下降部分为螺旋面,根据结构要求及螺旋线参数间关系:其中:d为螺距,为旋转角度,h为旋转上升的高度。ᶿ利用方程,选取参数,在上作凸轮轮廓曲线及凸轮三维实体图。0.5proe
